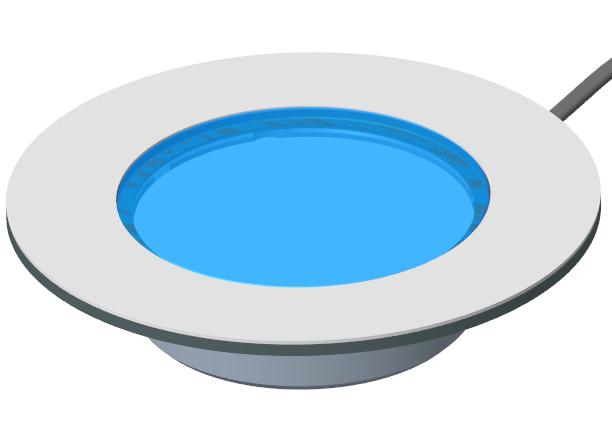

Unterbühnenbeleuchtung – ECI304

Unterbühnenbeleuchtung – ECI304

Montage:

Siehe unten oder folgen Sie auch dem Video hier.

• Entfernen Sie die Abdeckplatte der Bühne ❶ und führen Sie das Kabel ❷ durch die Stativbasis.
• Setzen Sie die Beleuchtung ❸ in die Bühnenbasis ein und befestigen Sie sie mit den beiden Schrauben ❹.


• Legen Sie das Ergo-Stativ vorsichtig auf die Seite und führen Sie das Kabel wie gezeigt durch die Basis. Drücken Sie die Kabeltülle ❺ in das Stativ.

• Stellen Sie das Ergo-Stativ wieder aufrecht und bringen Sie den Beleuchtungsdiffusor ❻, die Einfassung ❼ und das Glas ❽ wieder an.

Wenn Sie den optionalen blendreduzierenden Filter montieren, muss dieser zwischen dem Diffusor und der Einfassung eingesetzt werden.
