Guía del usuario de Evo Cam AURA

Variantes de EVOCAM AURA

• ECH010 - EVO Cam AURA  4K táctil
• ECH011 - EVO Cam AURA  4K con botones
• ECH012 - EVO Cam AURA HD con botones

Variantes seguras:

• ECH010S - EVO Cam AURA  4K táctil - segura
• ECH011S - EVO Cam AURA  4K con botones - segura
• ECH012S - EVO Cam AURA HD con botones - segura

Introducción

EVO Cam AURA es un microscopio digital independiente de alto rendimiento, diseñado para realizar inspecciones de producción rápidas y precisas sin una PC.

Entre sus características principales se incluyen:

• Dos versiones de cámara: disponible en configuraciones con resolución 4K y HD.
• Dos opciones de control: ofrece controles de pantalla táctil y botones físicos para el modelo 4K, mientras que el modelo HD solo tiene botones.
• Configuración instantánea: cuenta con una identificación inteligente del lente para mostrar automáticamente la ampliación y permitir un uso inmediato.
• Flujo de trabajo optimizado: utiliza preajustes personalizables y teclas de acceso rápido para agilizar las inspecciones diarias.
• Software integrado: incluye apilamiento de enfoque, dimensionamiento de precisión y funciones de superposición DXF integrados.

Diagramas generales del producto

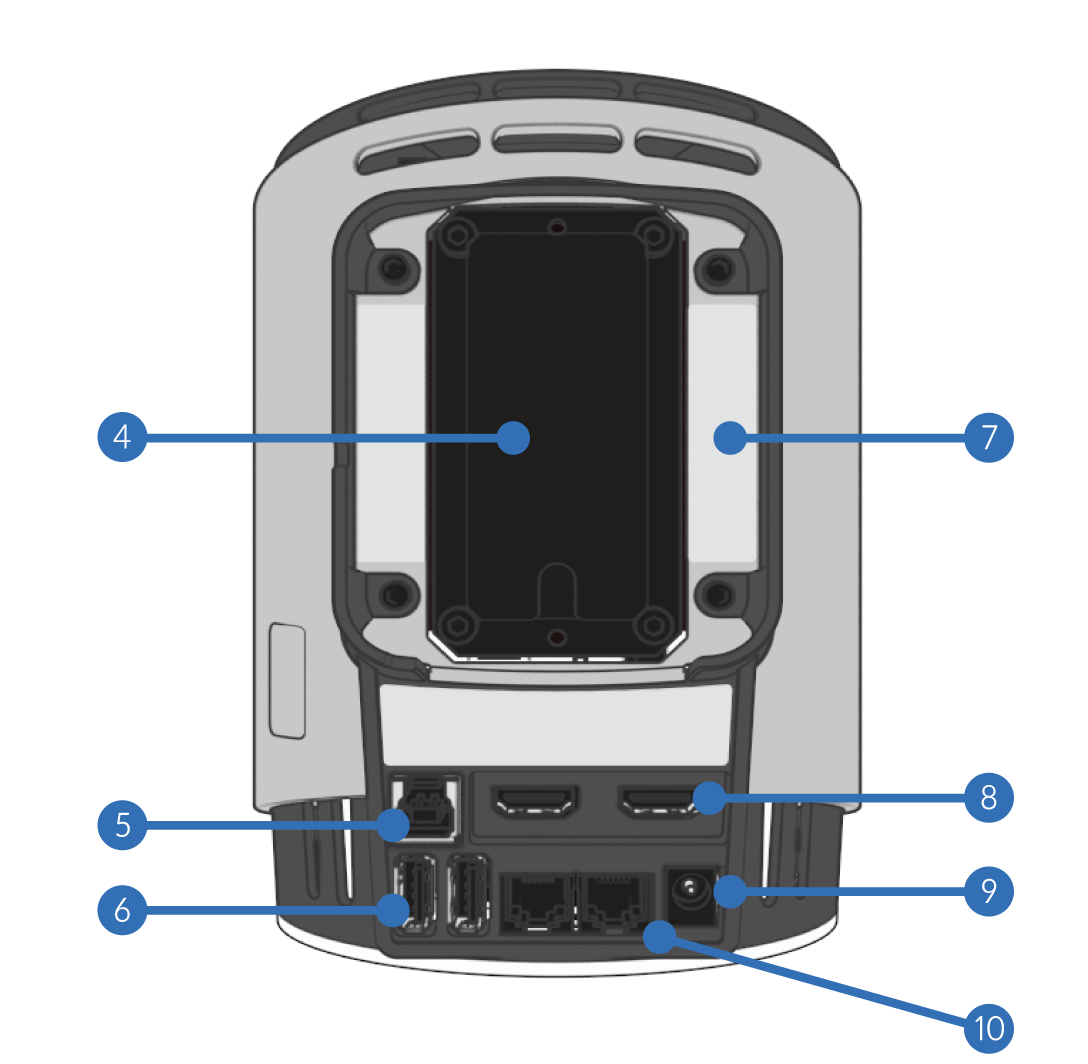

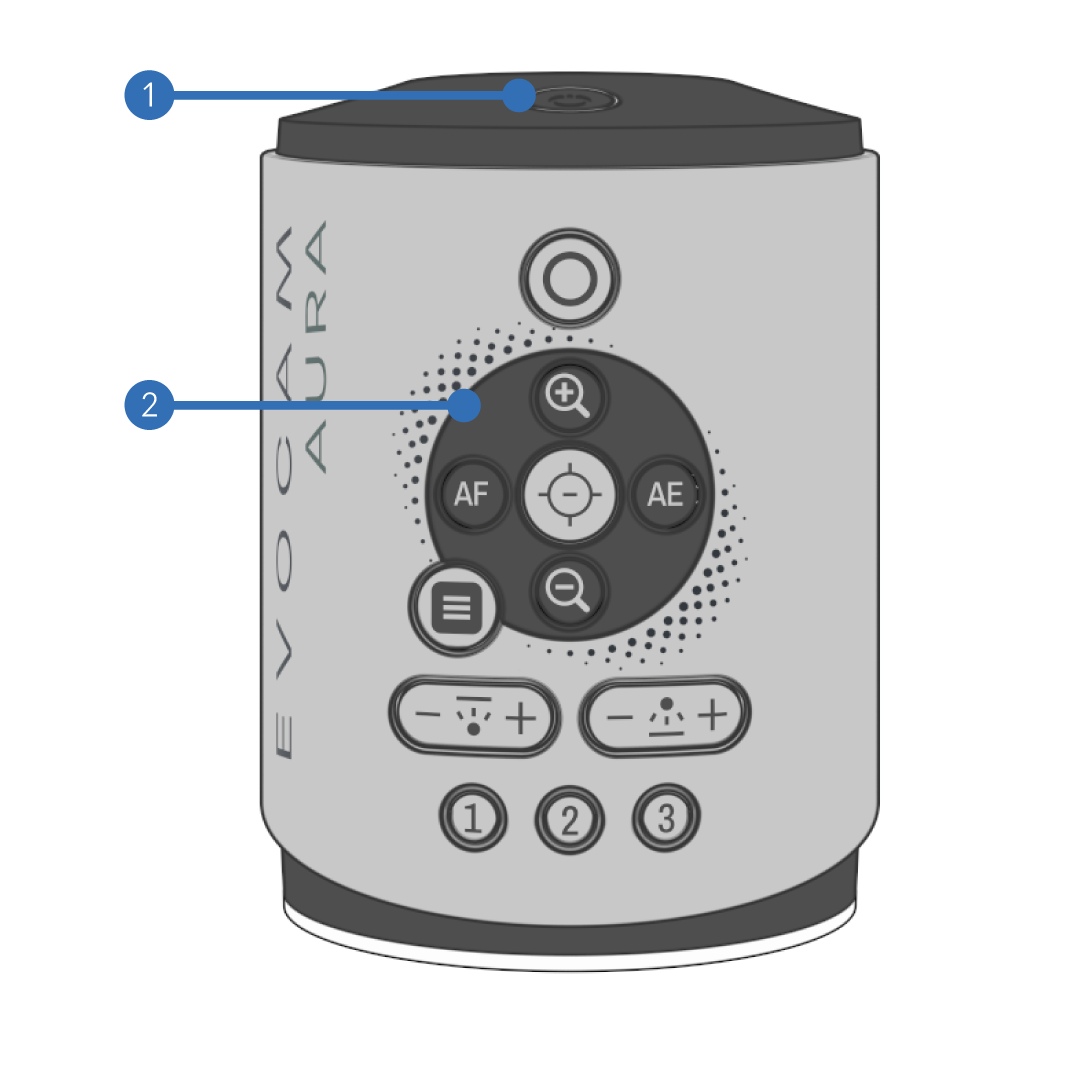

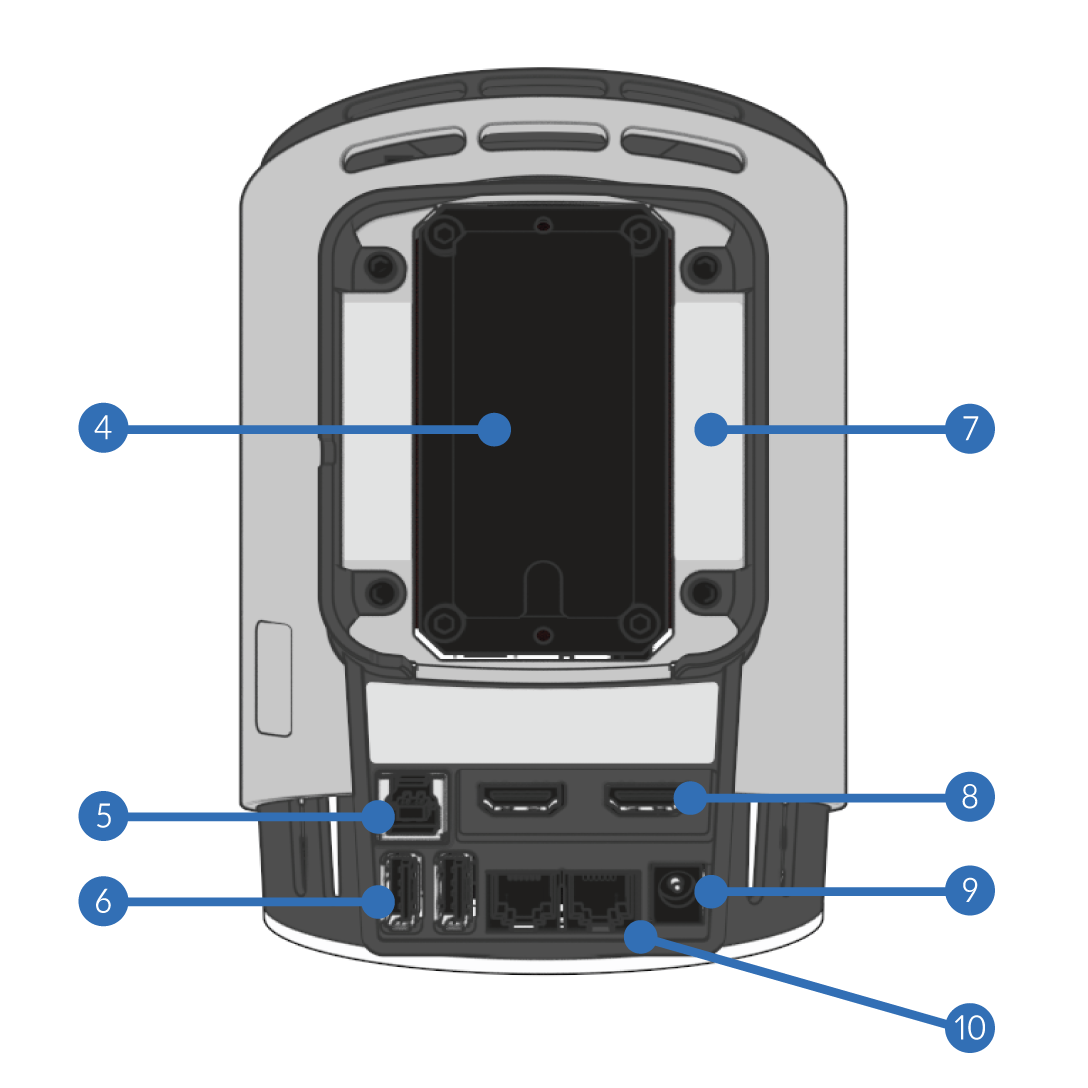

AURA con botones mecánicos

❶ Botón de encendido/apagado
❷ Panel de control del teclado

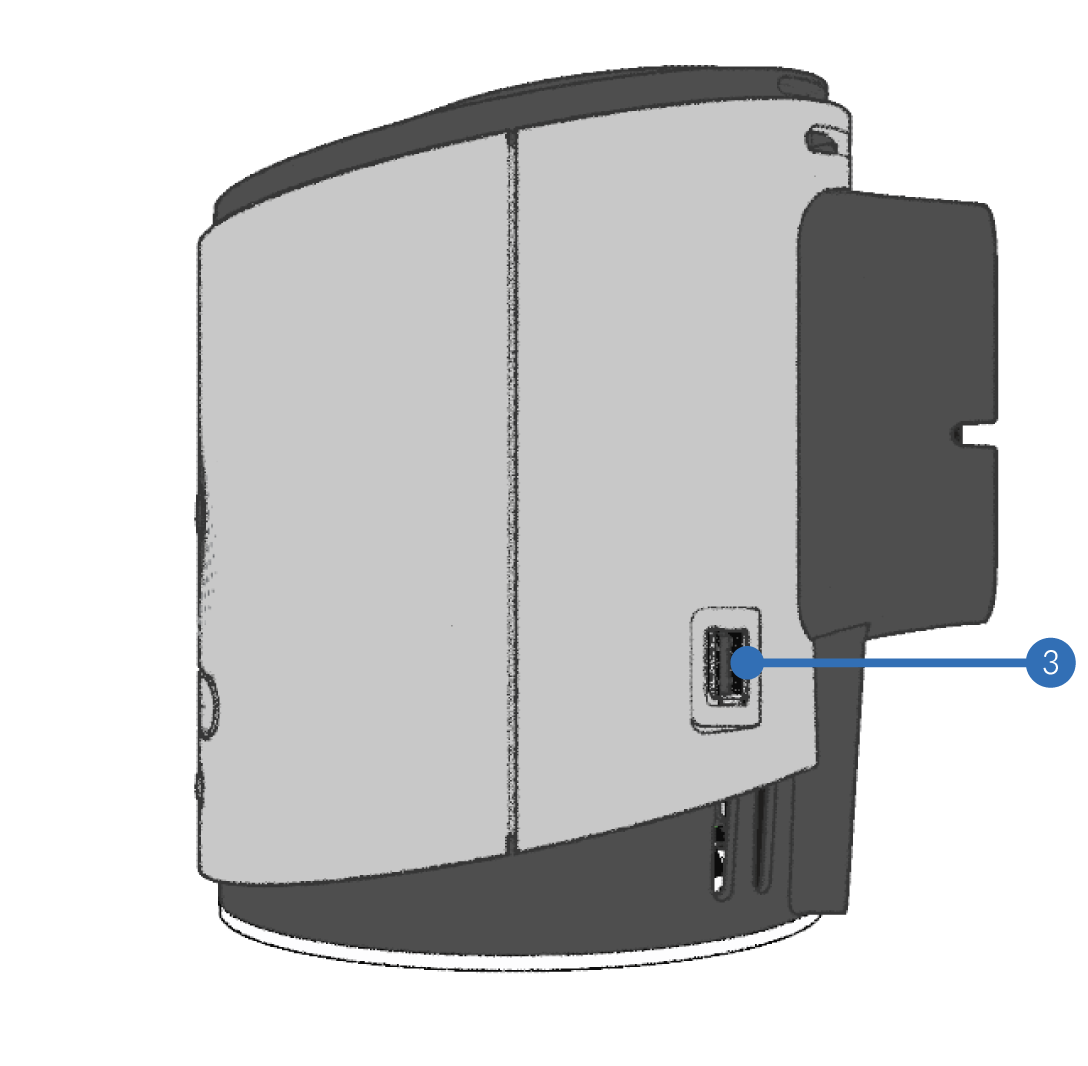

❸ Puerto USB-A

❹ Conexión de cola de milano
❺ 1 puerto USB-B
❻ 2 puertos USB-A
❼ Código de serie
❽ 2 puertos HDMI
❾ 1 entrada de alimentación
❿ 2 puertos de iluminación

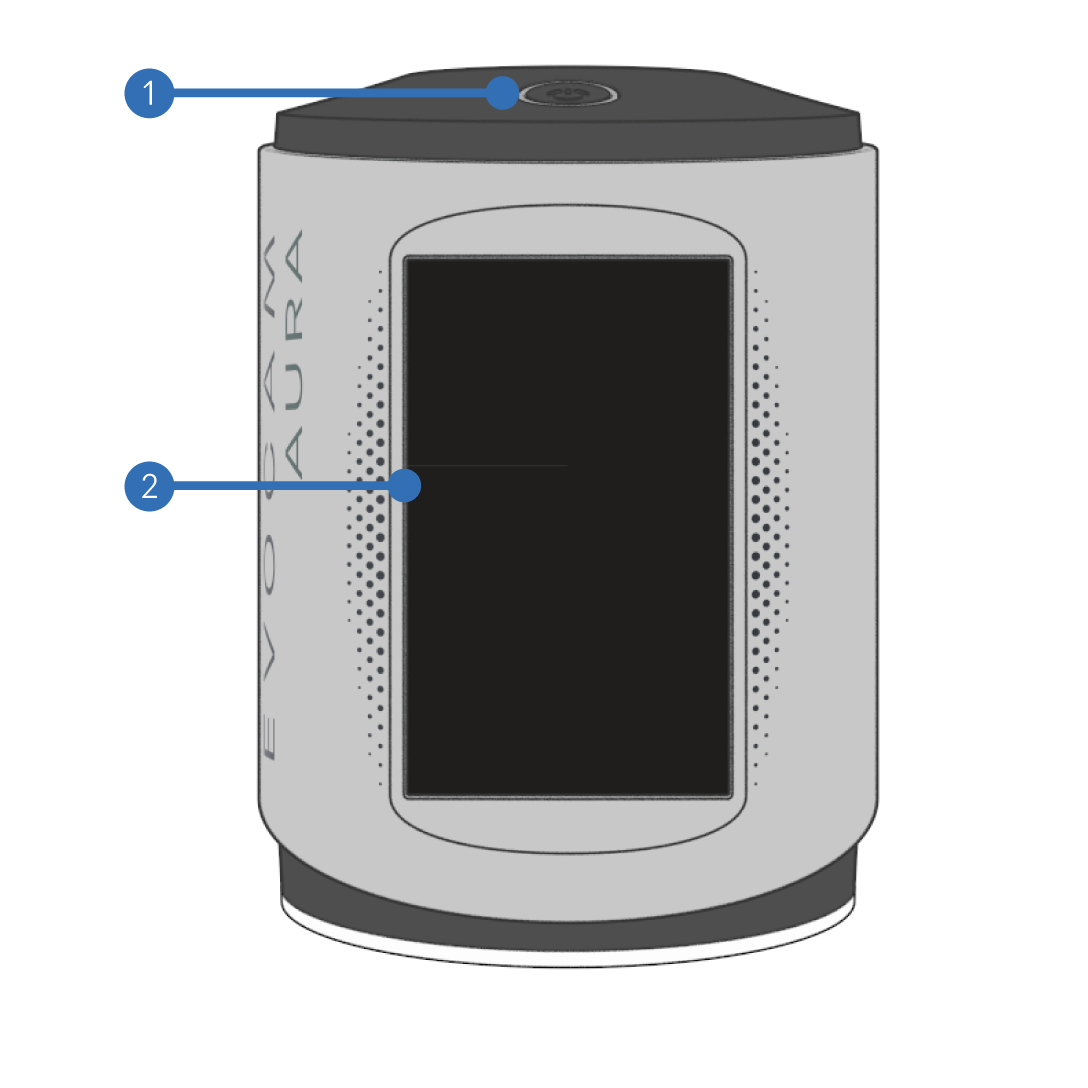

AURA con pantalla táctil

❶ Botón de encendido/apagado
❷ Panel de control de la pantalla táctil

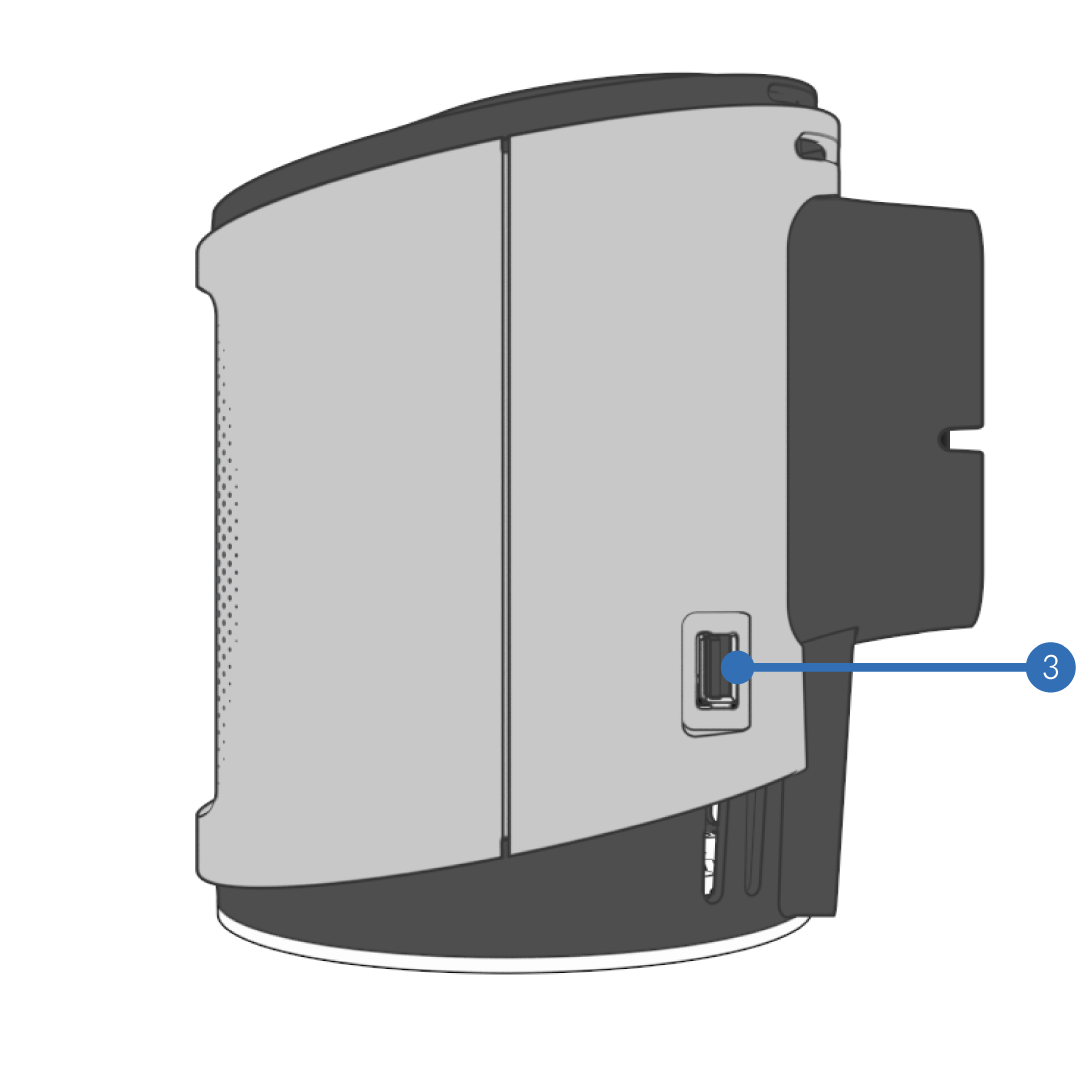

❸ Puerto USB-A

❹ Conexión de cola de milano
❺ 1 puerto USB-B
❻ 2 puertos USB-A
❼ Código de serie
❽ 2 puertos HDMI
❾ 1 entrada de alimentación
❿ 2 puertos de iluminación

Primeros pasos

Desembalaje

Se recomienda seguir estos pasos para desembalar EVO Cam AURA por primera vez:

• Retire todos los elementos de la caja y colóquelos sobre una superficie limpia y seca.
• Compruebe que el contenido coincida con las piezas indicadas a continuación.
• Retire también cualquier pieza auxiliar (si se incluye), como luces anulares, lentes, etc.

Piezas y herramientas principales (en la caja):

1. Microscopio digital EVO Cam AURA.
2. Fuente de alimentación y enchufe de red local.
3. Cable HDMI.
4. Paño para lentes.
5. Llave hexagonal de 2 mm.
6. Guía de inicio rápido de EVO Cam AURA.

Accesorios opcionales:

1. Teclado con botones.
2. Varias luces anulares.
3. Varios objetivos.

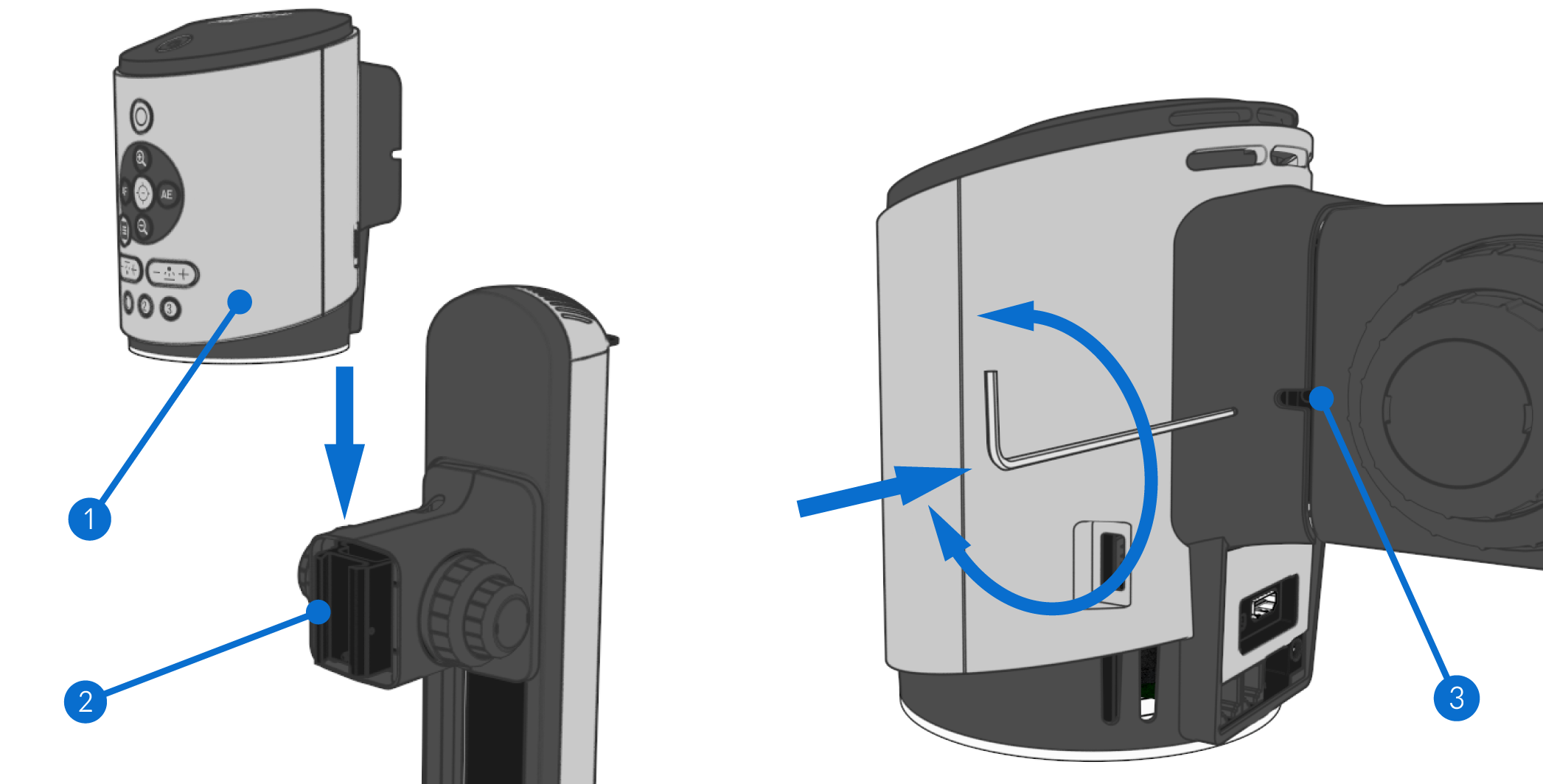

Montaje de la cámara

Para montar la cámara:

• Coloque la cámara ❶ en la interfaz de cola de milano del soporte ❷.
• Apriete el tornillo prisionero de fijación ❸ con la llave HEX incluida.

Para consultar los soportes compatibles, siga este enlace.

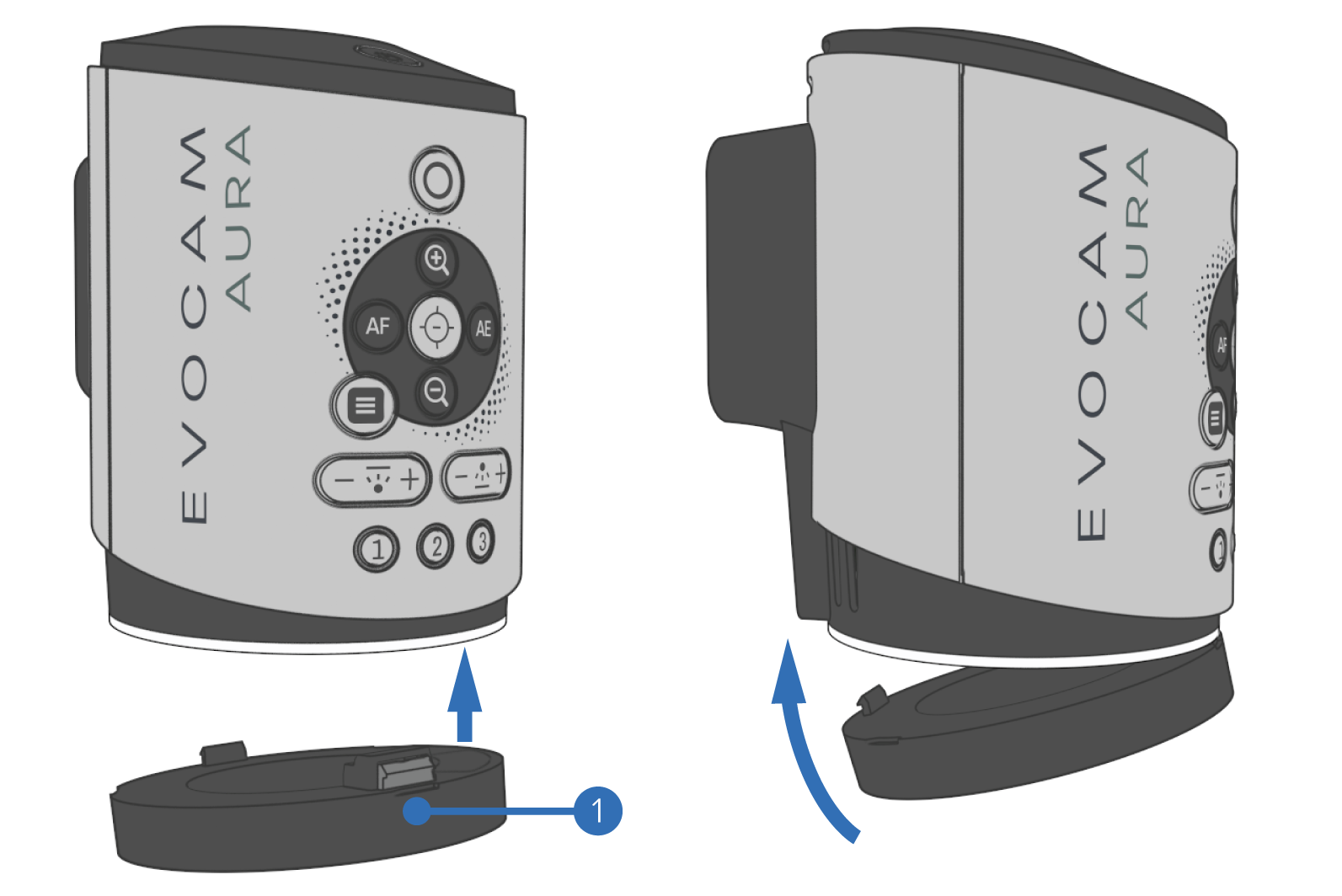

Instalación de la luz anular

Para instalar la luz anular:

• Empuje la parte frontal de la luz anular ❶ hacia arriba en la parte frontal de AURA y
  después empuje la parte posterior hacia arriba en AURA para que encaje por completo.
• Esto puede hacerse con o sin un lente instalado.
• La luz anular se detectará automáticamente.

Para consultar las luces anulares compatibles, siga este enlace.

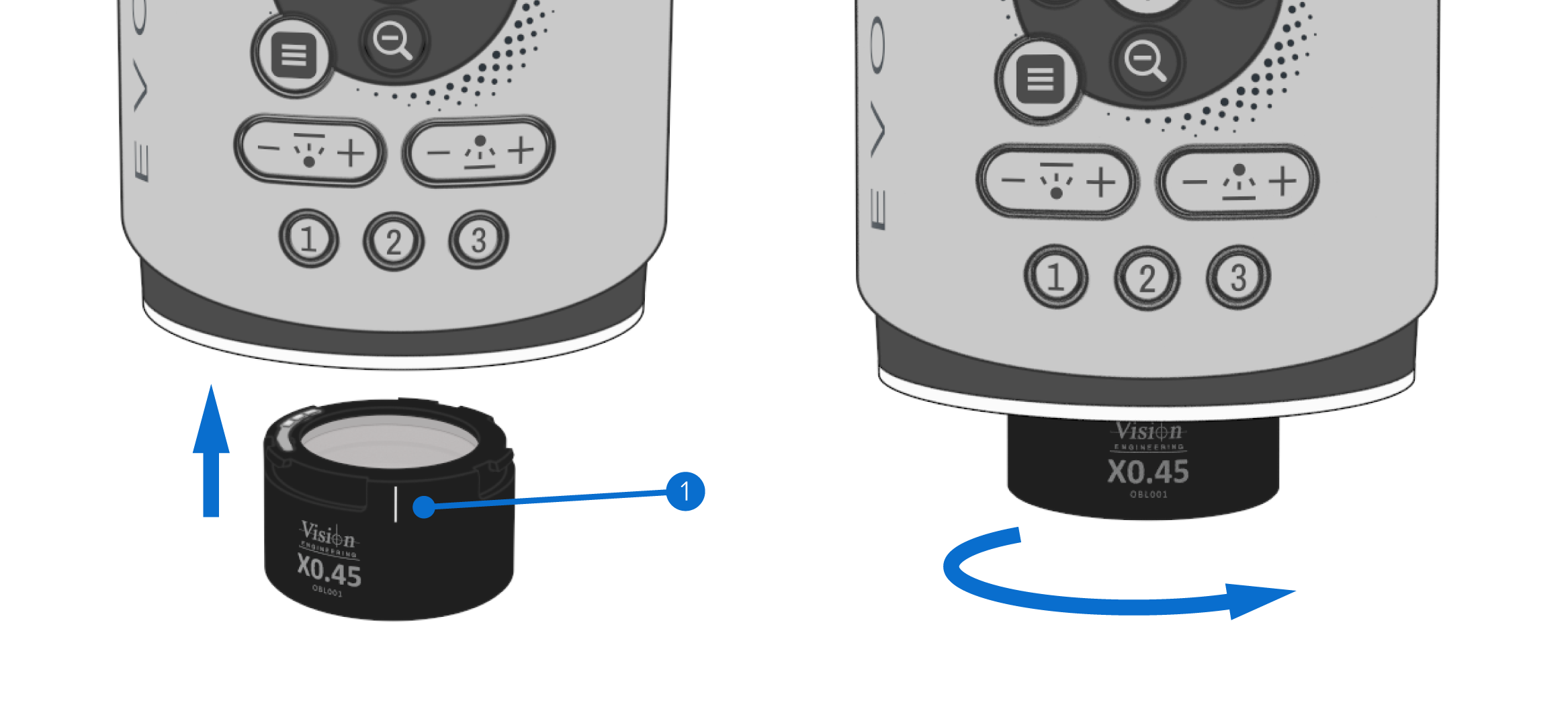

Instalación del objetivo

Para instalar un objetivo:

• Con la línea blanca del objetivo ❶ alineada con el centro de la
  cámara de AURA (consulte la imagen siguiente), levante el lente y gírelo hacia la derecha hasta que encaje en su lugar.
• El objetivo se detectará automáticamente.

Para consultar los objetivos compatibles, siga este enlace.

Conexión del microscopio

Para conectar el microscopio:

• Conecte el cable HDMI a la parte posterior del microscopio digital EVO Cam AURA, en cualquiera de los puertos HDMI.
• Conecte el otro extremo del cable a un monitor adecuado, Full HD (1920x1080) o
  4K (3840x2160), según el modelo de EVO Cam AURA que tenga.
• Conecte la fuente de alimentación e inserte el conector de CC en la toma ubicada en la parte posterior de EVO Cam AURA.
• Encienda la fuente de alimentación utilizando únicamente la fuente suministrada.

Encendido

Una vez insertado el conector de CC y encendida la alimentación, la unidad entrará en modo de espera, indicado por un anillo LED rojo intermitente.

Para encender la unidad:

• Presione el botón de encendido para iniciar la unidad.
• El LED parpadeará en verde y permanecerá encendido en verde cuando el microscopio digital EVO Cam AURA esté listo para usarse.

En este punto se pueden configurar la fecha y la hora. Siga este enlace para obtener más información.

Para ingresar al modo de espera:

• Mantenga presionado el botón de encendido durante 2 segundos.
• El LED permanecerá encendido en rojo cuando se active el modo de espera.

Descripción general del sistema

Familiarización

Aprenda a comenzar a utilizar EVOCAM AURA.

Navegación general

Actualmente existen 2 formas principales de controlar EVOCAM AURA: mediante un mouse o un teclado (hay variantes con panel mecánico o táctil).

Modo mouse

Conexión

Este modo se refiere al uso de un mouse para interactuar con la interfaz gráfica de usuario. El mouse puede conectarse mediante cable a uno de los puertos USB; de forma inalámbrica mediante un receptor conectado a uno de los puertos USB; o de forma inalámbrica mediante Bluetooth.

Para complementar esto, debe utilizarse un teclado conectado de manera similar, ya sea directamente mediante cable, mediante un receptor o por Bluetooth.

Navegación general

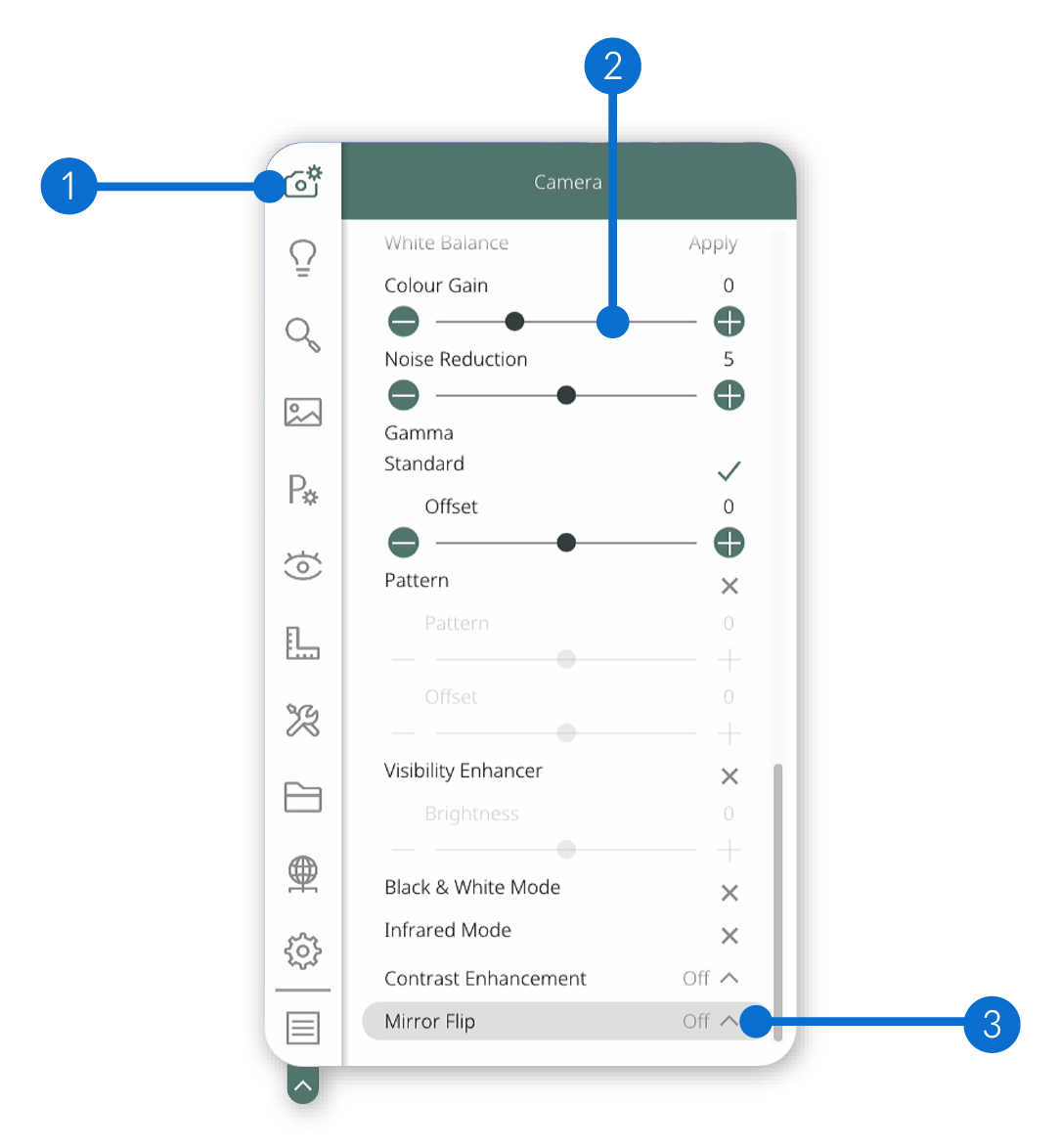

El mouse utiliza el clic izquierdo, el clic derecho y la rueda de desplazamiento. Cuando el mouse pasa sobre un elemento interactivo, aparece un fondo gris claro.

El clic izquierdo permite lo siguiente:

• Expandir o minimizar cualquier función de la interfaz mediante la pestaña de flecha correspondiente.

❶ Seleccionar un subelemento o una función dentro de una sección.

❷ Alternar los controles deslizantes mediante los botones (-) y (+) o mover el indicador del deslizador.

❸ Seleccionar cuadros desplegables o expandibles.

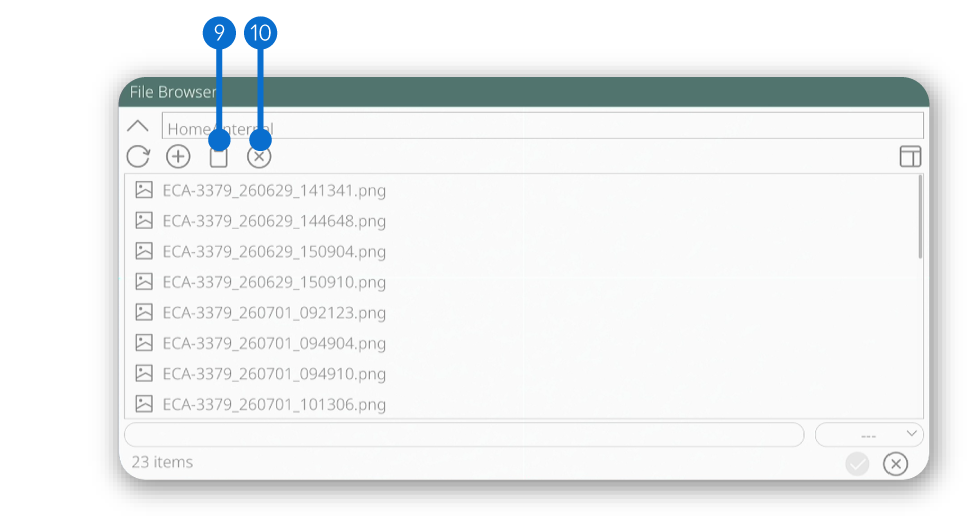

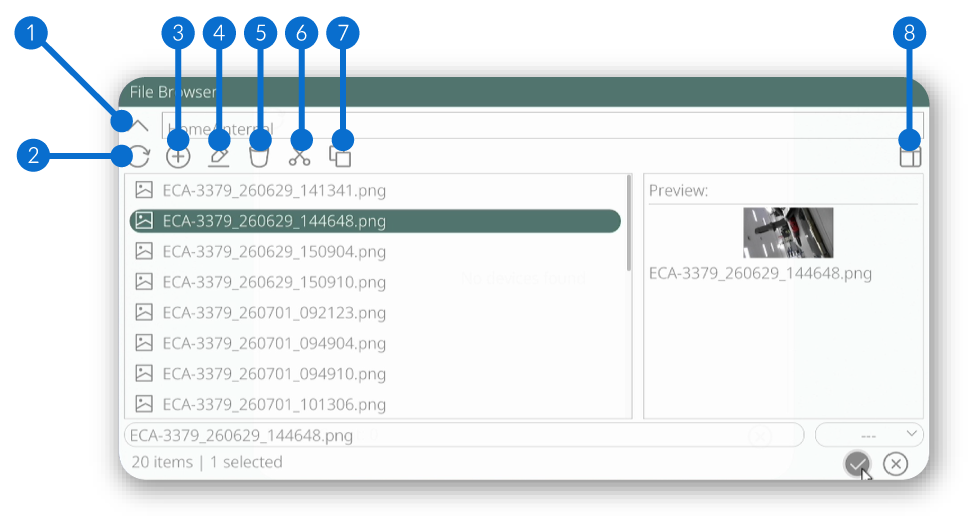

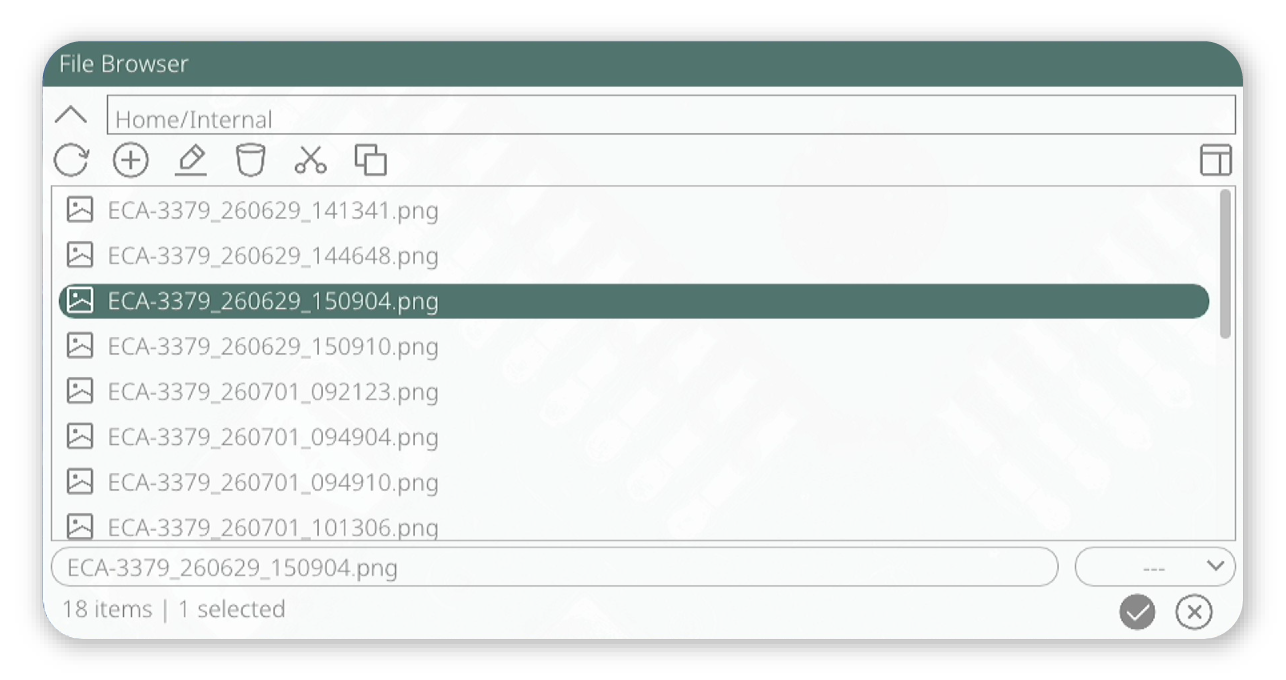

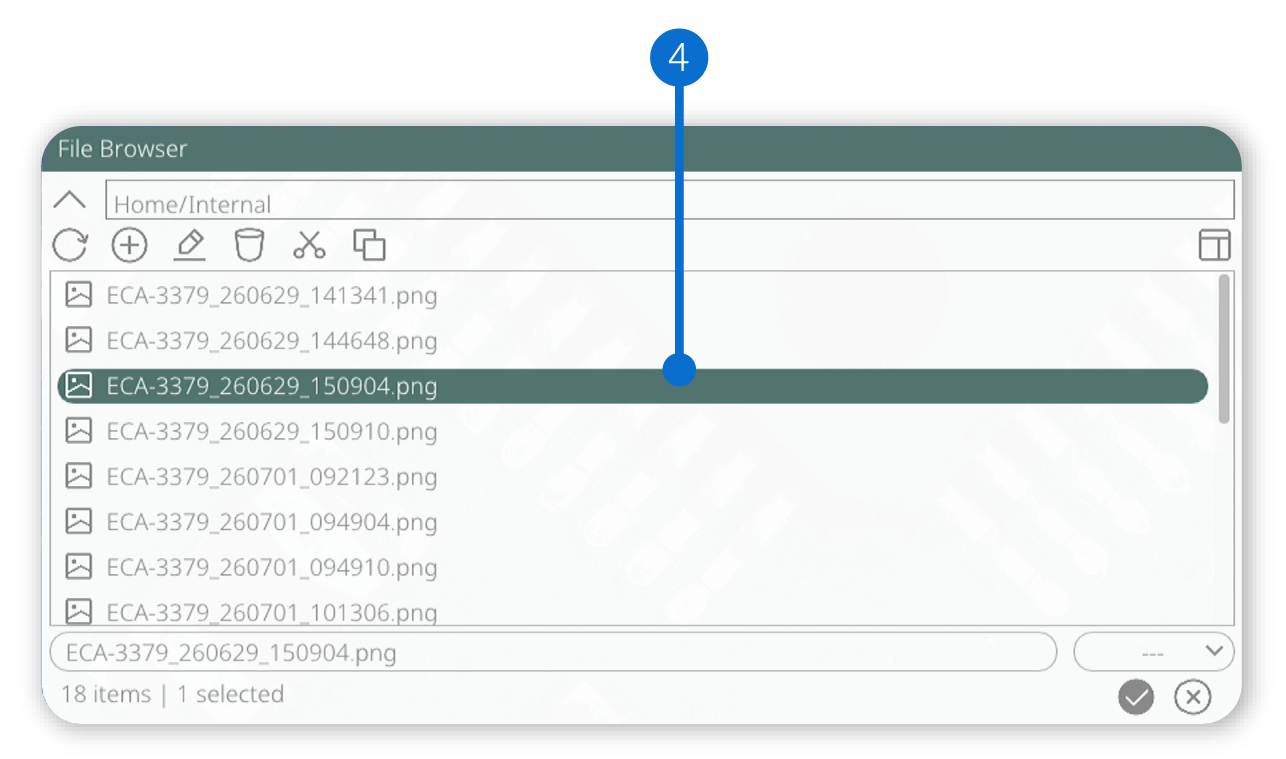

❹ Hacer doble clic para seleccionar elementos en el explorador de archivos.

El clic derecho permite lo siguiente:

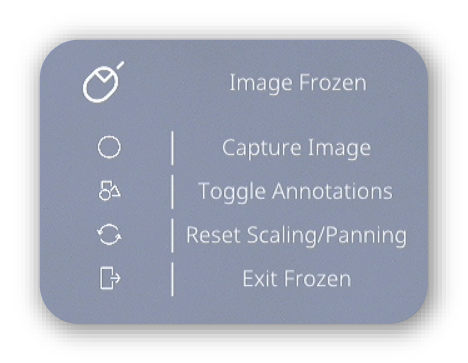

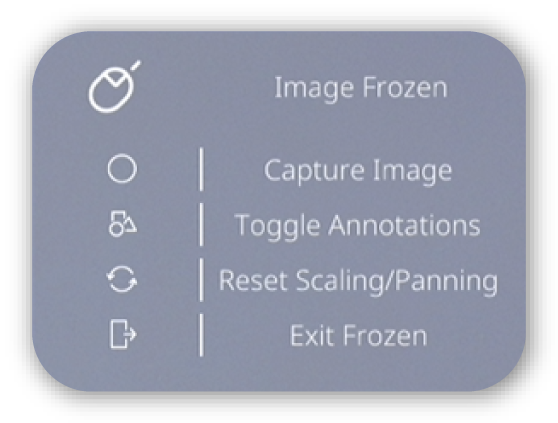

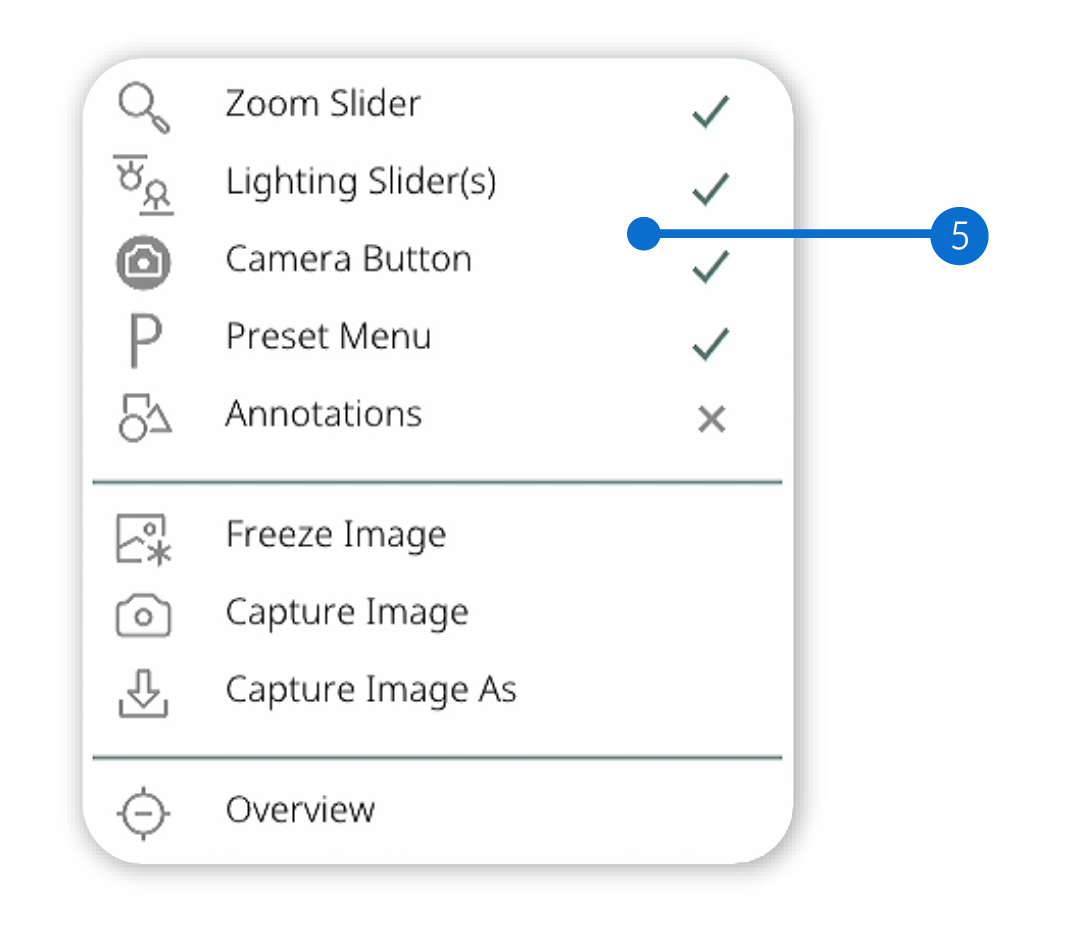

❺ Abrir el «menú contextual», que muestra accesos directos útiles del sistema que se pueden seleccionar.

La rueda de desplazamiento permite lo siguiente:

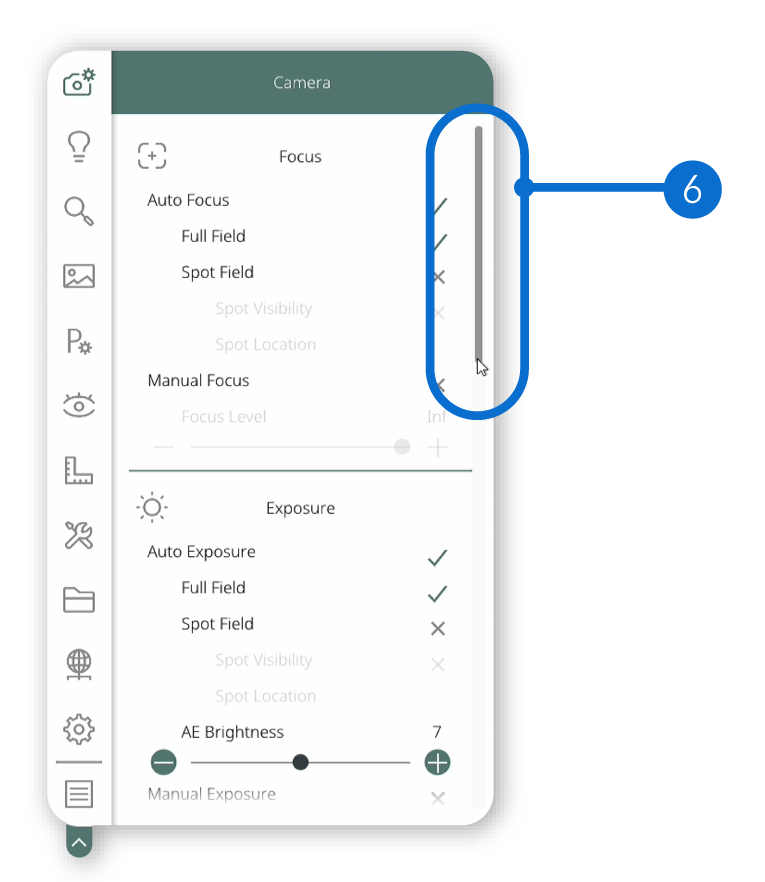

❻ Mover los menús largos hacia arriba y hacia abajo en el panel para mostrar el resto de la lista.

Modo teclado

Conexión

Este modo se refiere al uso de cualquiera de las siguientes opciones: el teclado con cable de Vision Engineering, conectado a uno de los puertos USB; el teclado mecánico integrado; o el teclado táctil integrado en la parte frontal de AURA para interactuar con la interfaz gráfica de usuario.

Como complemento, debe utilizarse un teclado que se pueda conectar mediante cable a uno de los puertos USB; de forma inalámbrica mediante un receptor conectado a uno de los puertos USB; o de forma inalámbrica mediante Bluetooth.

Navegación general

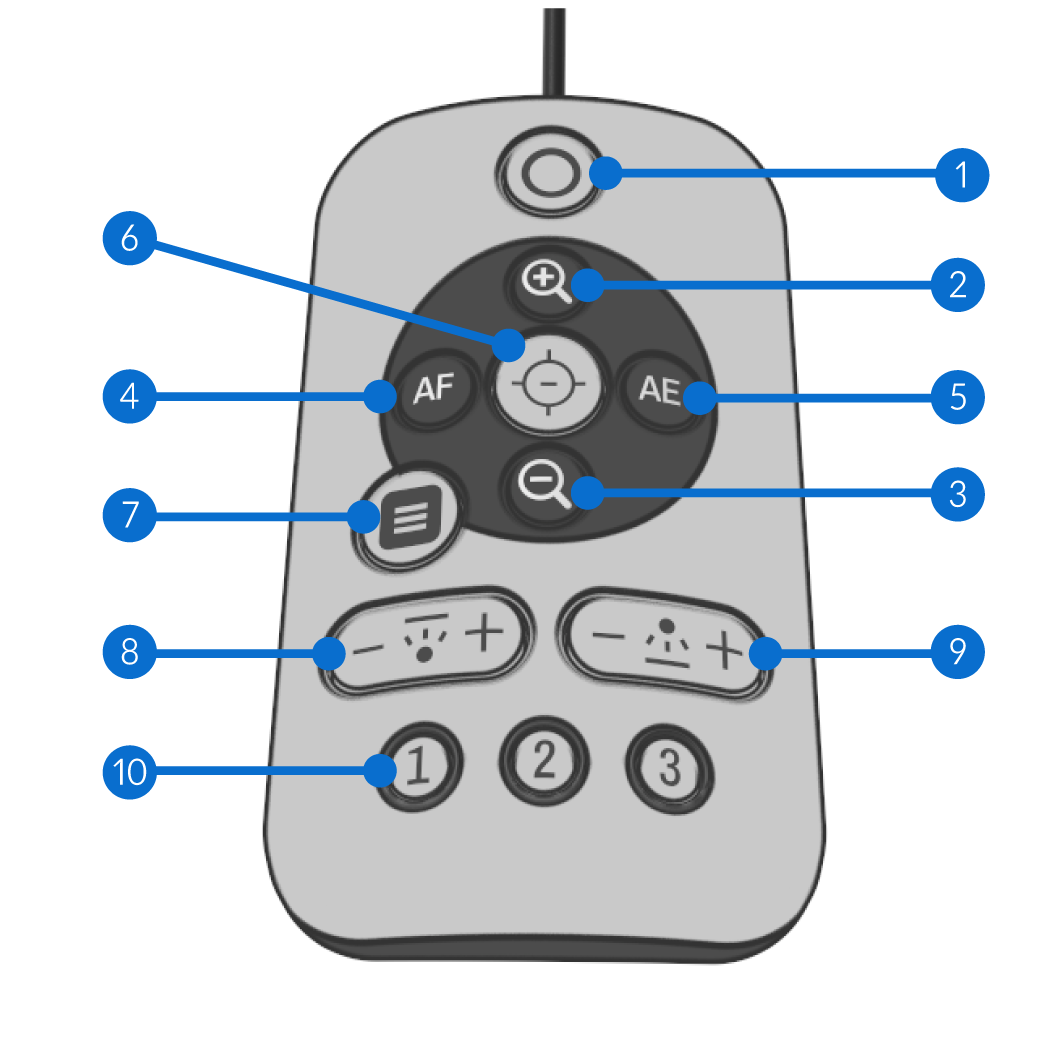

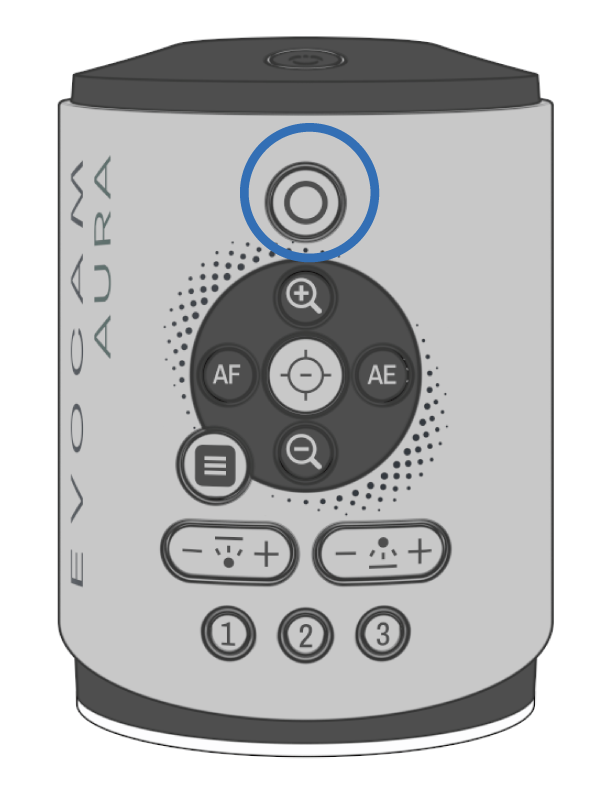

A continuación se muestra la distribución del teclado mecánico. El teclado funciona con pulsaciones cortas y largas.

❶ Botón multimedia personalizable.

❷ Menú arriba (o acercar).

❸ Menú abajo (o alejar).

❹ Menú izquierda/deslizador a la izquierda (o alternar el modo de enfoque).

❺ Menú derecha/deslizador a la derecha (o alternar el modo de exposición).

❻ Aceptar/confirmar/intercambiar asignación de tecla SMI (o vista general).

❼ Abrir menú.

❽ Ajuste de la iluminación inferior.

❾ Ajuste de la iluminación de superficie.

❿ Botones de acceso rápido personalizables.

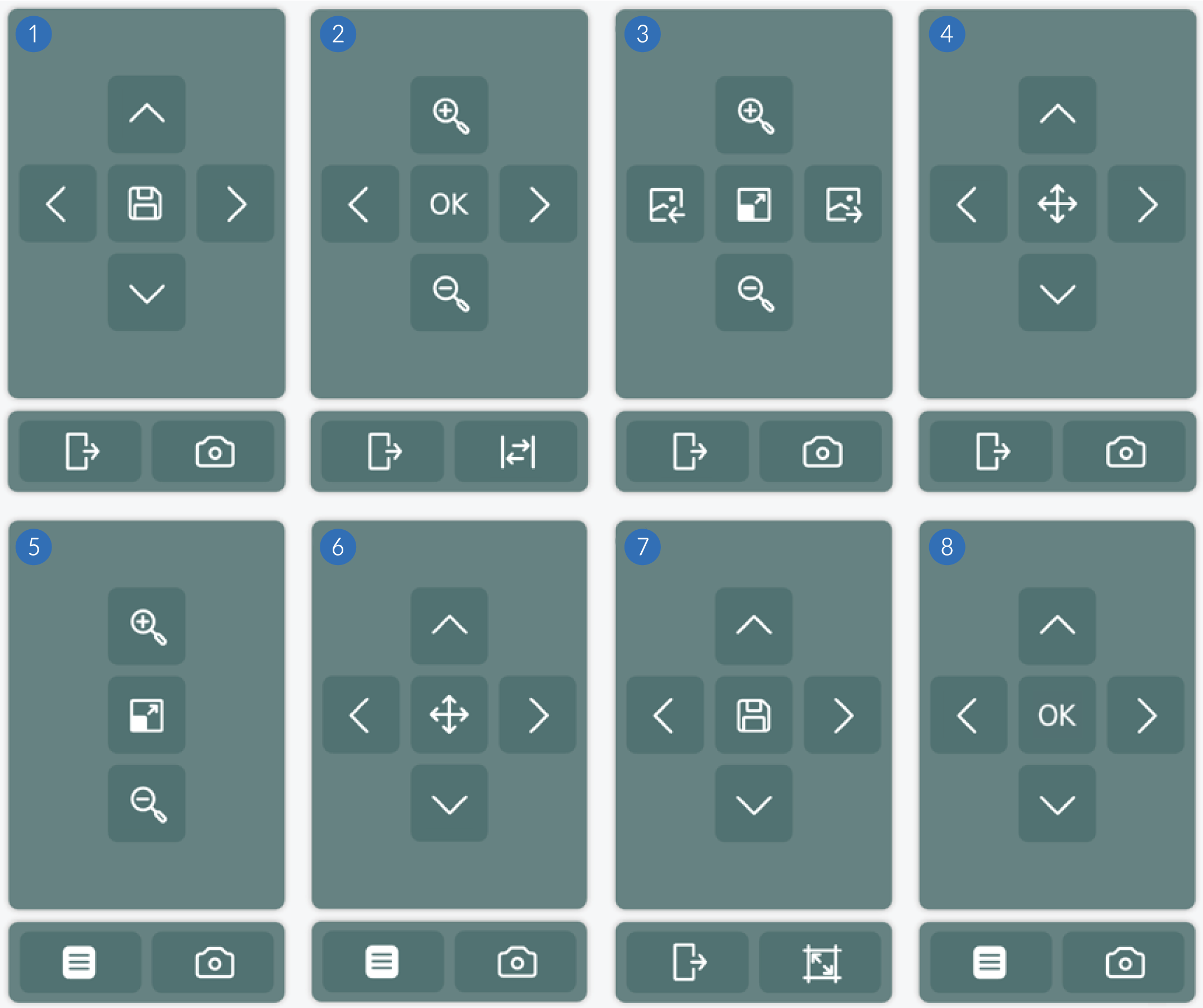

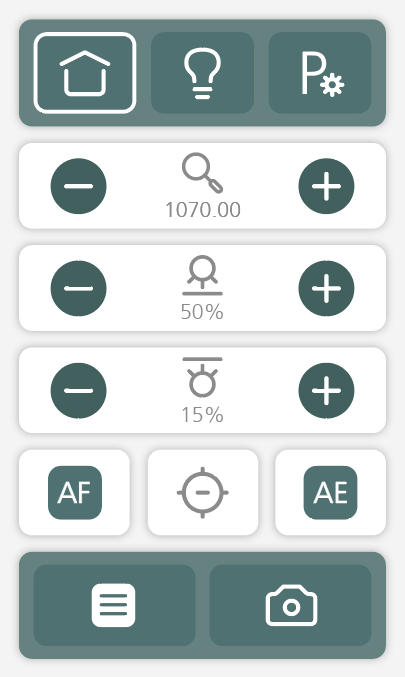

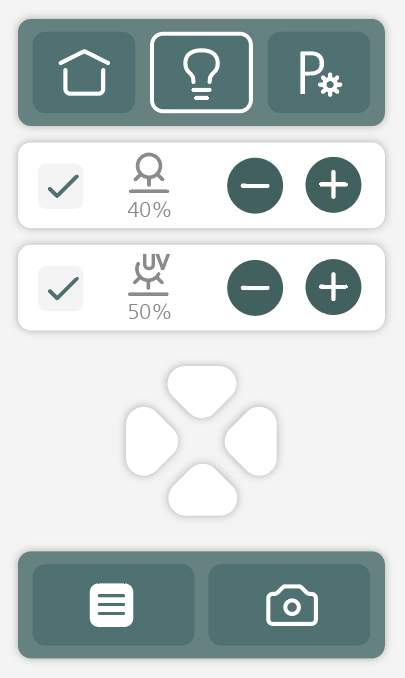

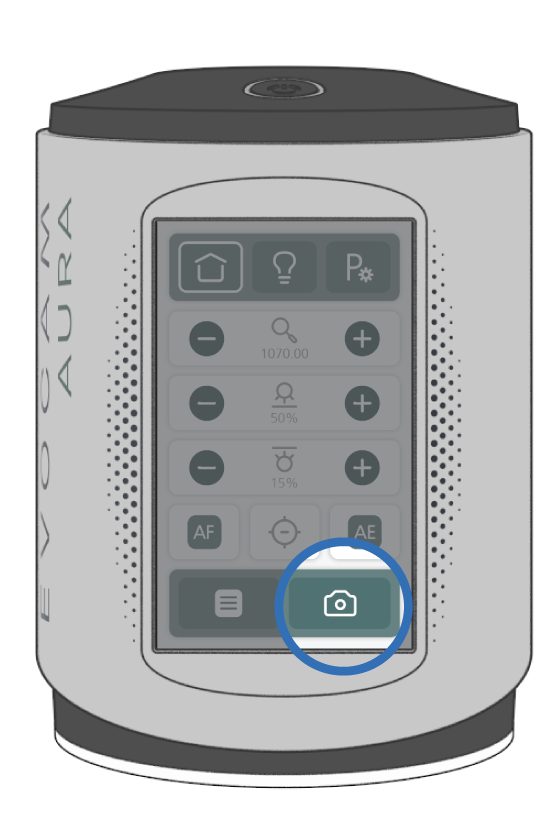

El panel táctil es una versión avanzada del teclado mecánico, que se adapta al contexto de la función deseada. Contiene los mismos botones que el teclado mecánico, con accesos directos adicionales integrados en distintas páginas. Siga este enlace para obtener información completa sobre el funcionamiento del teclado táctil.

Configuración del sistema

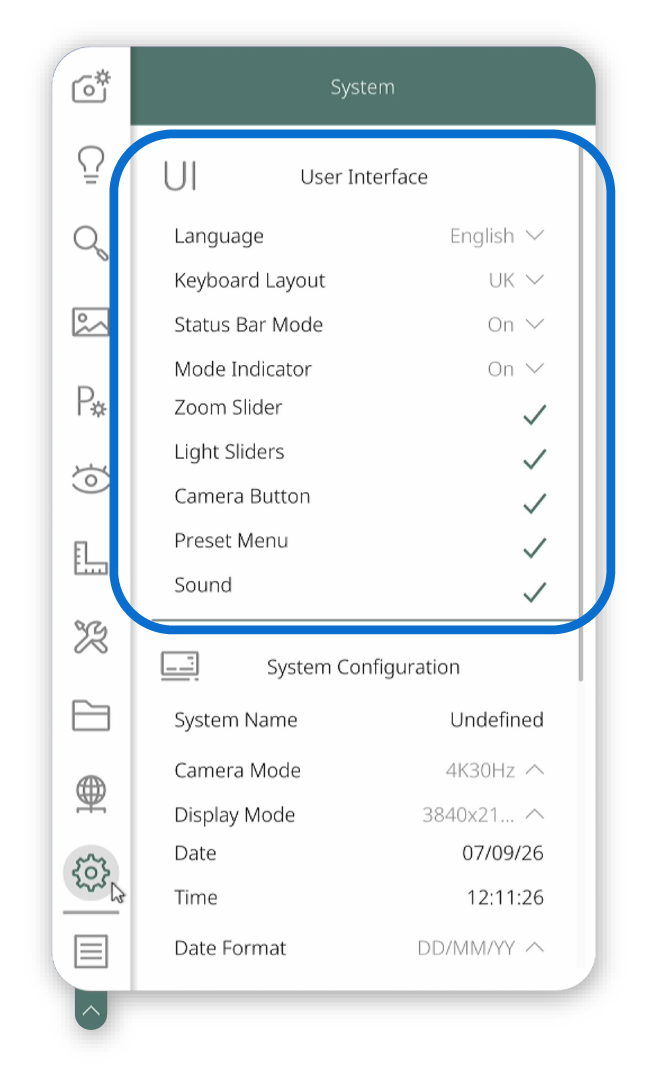

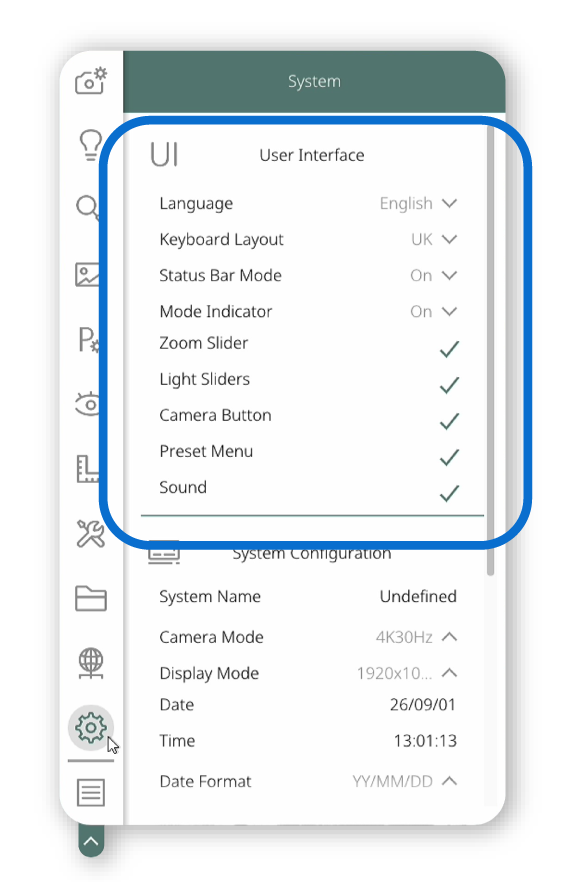

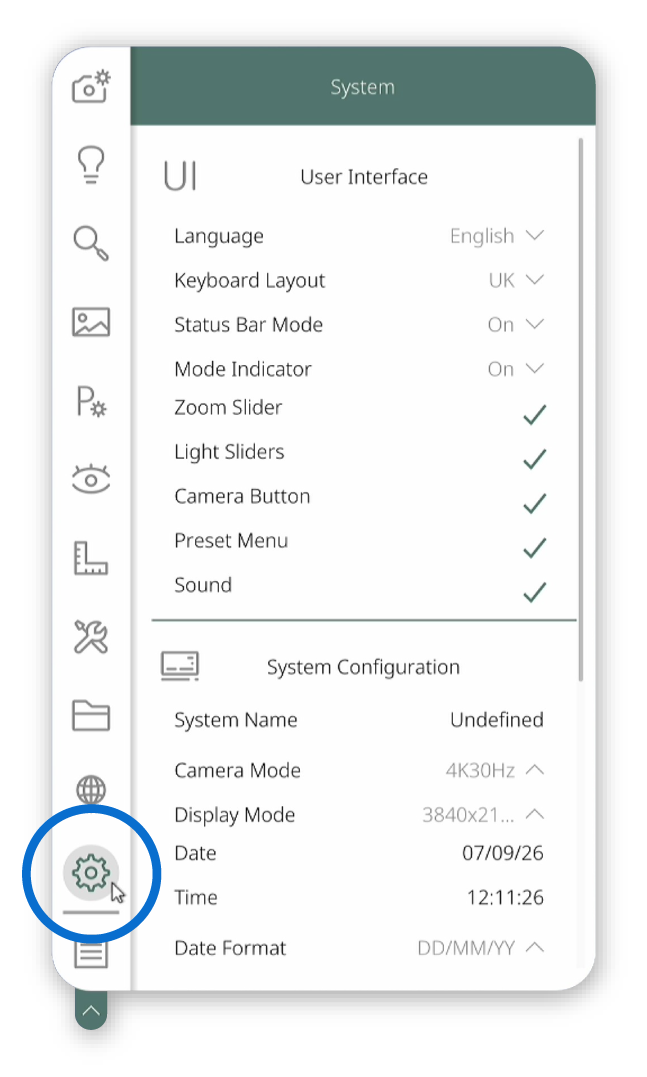

Diseño

Para cambiar el diseño de la interfaz gráfica, siga estos pasos:

• Abra el menú.
• Vaya al submenú «Sistema».
• En «Interfaz de usuario» se encuentran todas las opciones relacionadas con el diseño de la interfaz.

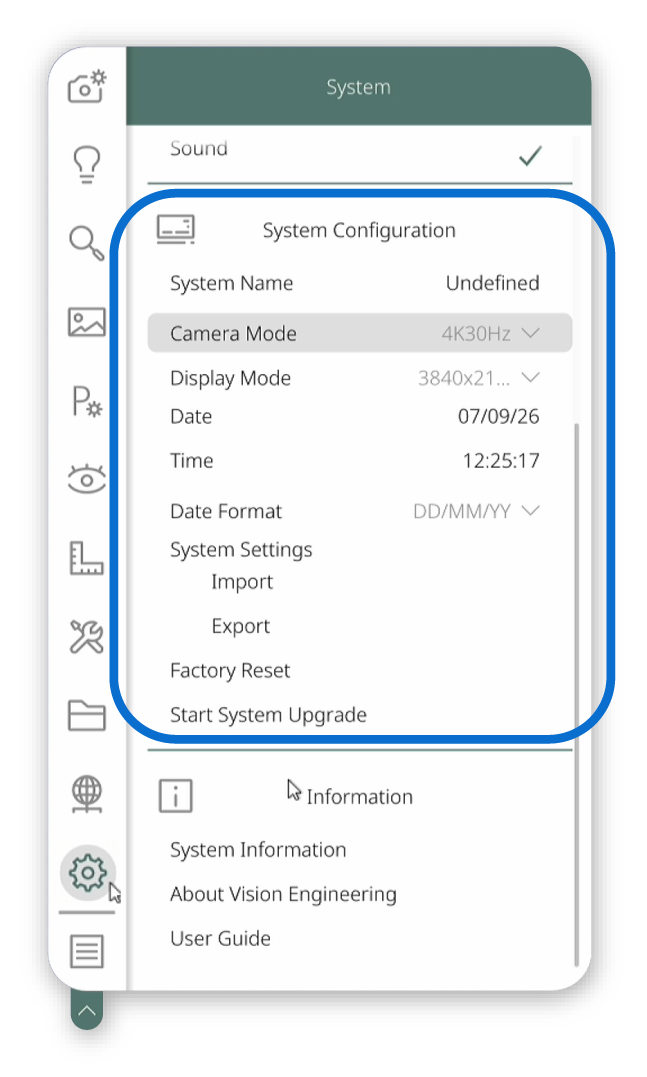

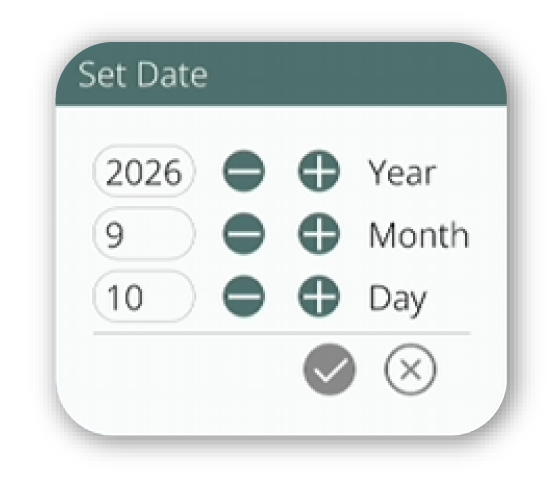

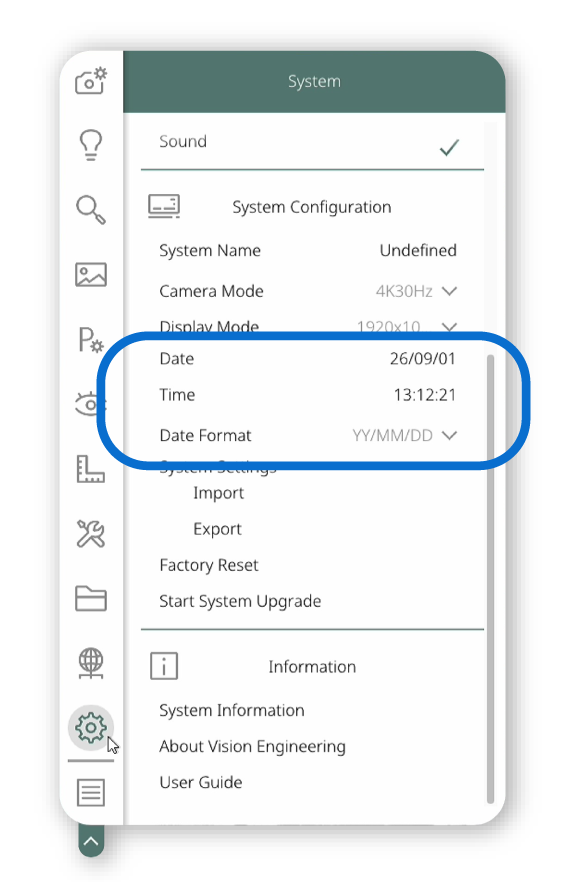

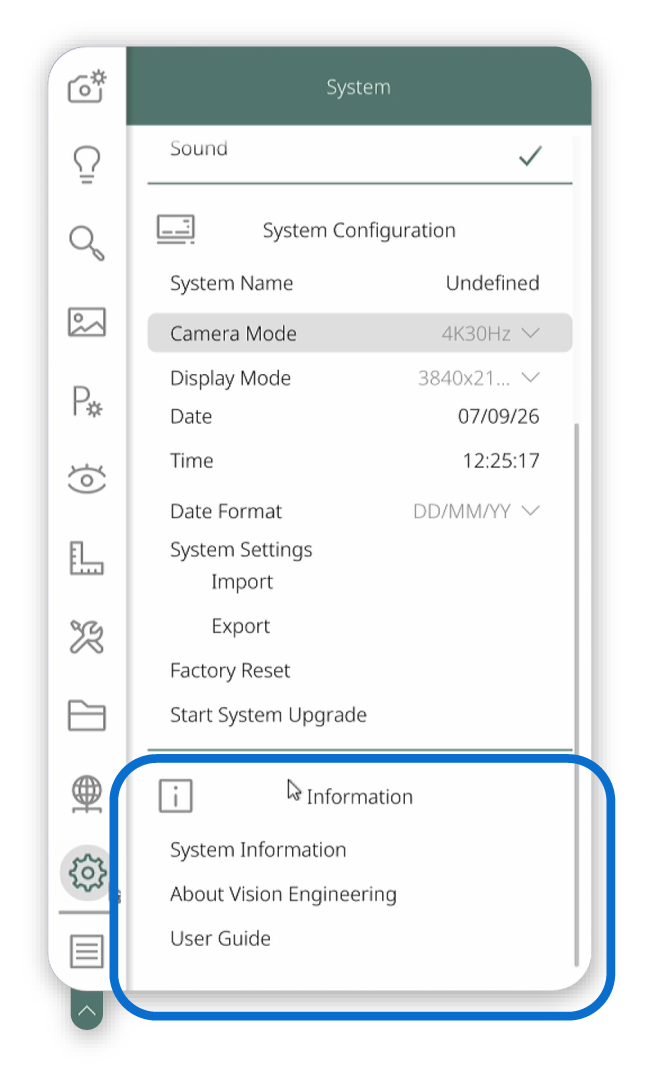

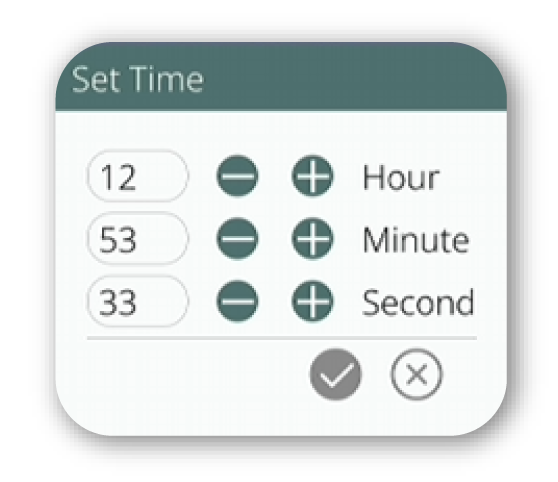

Fecha/hora

Para cambiar la fecha y la hora del sistema, siga estos pasos:

• Abra el menú.
• Vaya al submenú «Sistema».
• En «Configuración del sistema» se encuentran todas las opciones relacionadas con la fecha y la hora.

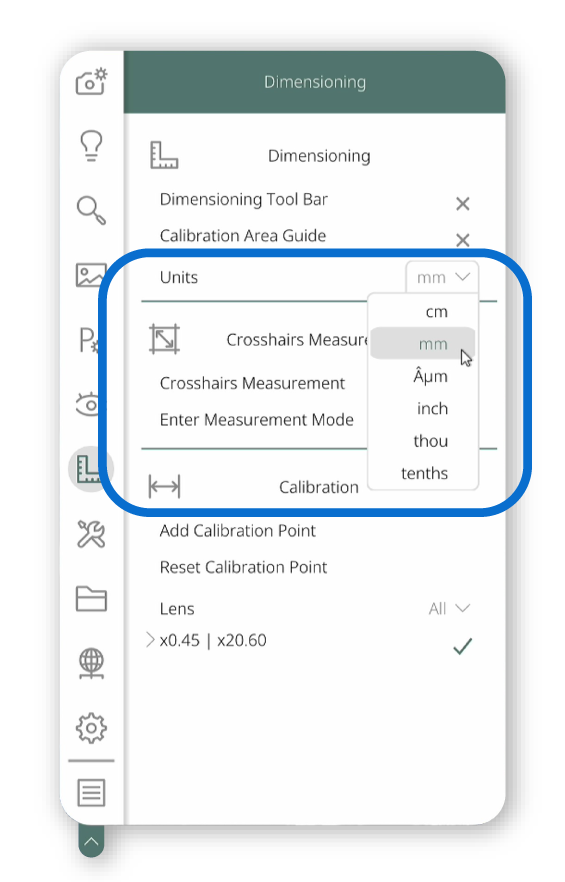

Unidades

Para cambiar el diseño de la interfaz gráfica, siga estos pasos:

• Abra el menú.
• Vaya al submenú «Dimensionamiento».
• En «Dimensionamiento» se encuentra la opción para cambiar las unidades de medición.

Interfaz gráfica del monitor

Diseño de la interfaz

EVO Cam Aura cuenta con una interfaz gráfica sencilla, cuyas funciones están acopladas a los bordes exteriores de la pantalla. Algunas funciones solo se pueden utilizar en el modo mouse y, en el modo teclado, funcionan como indicadores de estado o valores.

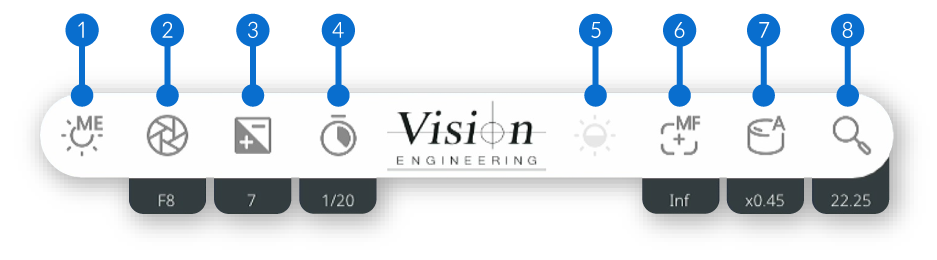

Barra de estado

La barra de estado, ubicada en la parte superior de la interfaz gráfica de usuario (GUI), proporciona información en tiempo real sobre el estado actual y los valores operativos del sistema. Su objetivo principal es mostrar los parámetros clave del sistema, los indicadores de estado y los datos relevantes de forma concisa y continuamente visible, sin interrumpir el flujo de trabajo.

❶ Modo de exposición

Este elemento de la barra de estado muestra el modo de exposición seleccionado actualmente. No se muestran valores asociados debajo del elemento. Hay 5 modos de exposición disponibles:

1- Exposición automática «Campo completo»		El sistema calibrará automáticamente la exposición de la cámara para toda la pantalla.
2- Exposición automática «Campo puntual»		El sistema calibrará automáticamente la exposición de la cámara para un área recortada de la pantalla determinada por el usuario.
3- Exposición manual		Permite configurar manualmente la apertura, la ganancia y el tiempo de exposición.
4- Prioridad de apertura		Seleccione un valor de número f y el brillo; el sistema realizará el ajuste automáticamente.
5- Prioridad del obturador		Seleccione un tiempo de exposición y el brillo; el sistema realizará el ajuste automáticamente. Siga este enlace para obtener más información.

❷ Apertura

Este elemento indica el estado de la apertura de la cámara (número f). Su visibilidad dependerá del modo de exposición seleccionado actualmente.

El rango de valores de apertura que se puede mostrar es: F14 - F1.6

❸ Nivel de ganancia

Este elemento indica el nivel de ganancia del sistema. Su visibilidad dependerá del modo de exposición seleccionado actualmente.

Los valores del nivel de brillo que se pueden mostrar son: 1-17

❹ Tiempo de exposición

Este elemento indica el tiempo de exposición (velocidad del obturador) de la cámara. Su visibilidad dependerá del modo de exposición seleccionado actualmente.

Los valores del nivel de brillo que se pueden mostrar son: 1/10000 - 1/1

❺ Nivel de brillo

Este elemento indica el nivel de brillo de la cámara. Su visibilidad dependerá del modo de exposición seleccionado actualmente.

Los valores del nivel de brillo que se pueden mostrar son: 0-14

❻ Modo de enfoque

Este elemento de la barra de estado muestra el modo de enfoque seleccionado actualmente. Debajo del elemento se muestra un valor asociado que indica el nivel de enfoque. Hay 3 modos de exposición disponibles:

1- Exposición automática «Campo completo»		El sistema calibrará automáticamente el enfoque de la cámara para toda la pantalla.
2- Exposición automática «Campo puntual»		El sistema calibrará automáticamente el enfoque de la cámara para un área recortada de la pantalla determinada por el usuario.
3- Exposición manual		Permite configurar manualmente el nivel de enfoque.

❼ Detección del lente

Este elemento muestra el modo de detección del lente seleccionado actualmente. Debajo del elemento se muestra un valor asociado que indica la ampliación del lente. Hay dos modos de detección del lente disponibles:

1- Detección automática		El sistema detecta la identificación única de lente integrada en el lente y muestra el valor.
Valores actuales de ampliación automática del lente: x0.45, x0.62, x1.0, x1.5, x2.0, visor 360, 2D, 3D, 4D, 5D, Micro 5x. Micro 10x.
2- Entrada manual		La ampliación del lente se puede seleccionar de una lista.
Valores actuales de ampliación manual del lente: x0.45, x0.62, x1.0, x1.5, x2.0, visor 360, 2D, 3D, 4D, 5D, Micro 5x. Micro 10x.

❽ Ampliación

Este elemento muestra el modo de ampliación en el que se encuentra el sistema. Debajo del elemento se muestra un valor asociado que indica el nivel de ampliación. El sistema puede estar en uno de dos modos de ampliación:

1- Ampliación óptica		El sistema amplía sin asistencia digital. Consulte la hoja de datos de cada lente para conocer los valores.
2- Ampliación digital		El sistema amplía con asistencia digital. Consulte la hoja de datos de cada lente para conocer los valores.

Menú

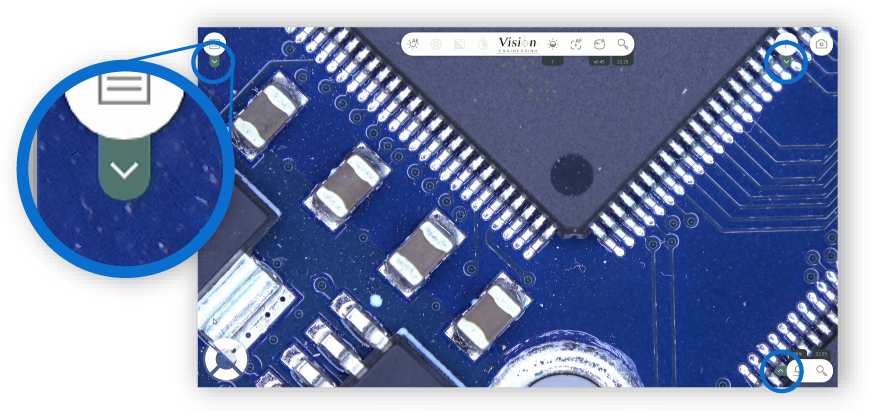

El menú, ubicado en la esquina superior izquierda de la interfaz gráfica, es donde se pueden modificar todos los ajustes de la cámara y del sistema. Se puede expandir al realizar cambios y después minimizar para que resulte menos intrusivo durante el funcionamiento normal del sistema. Todo lo que aparece en gris oscuro se puede seleccionar y todo lo que aparece en gris claro está inactivo o deshabilitado. La selección actual o el desplazamiento del mouse crean un fondo gris claro para indicar la posición. El menú cuenta con 11 submenús que clasifican todos los ajustes en subsecciones intuitivas.

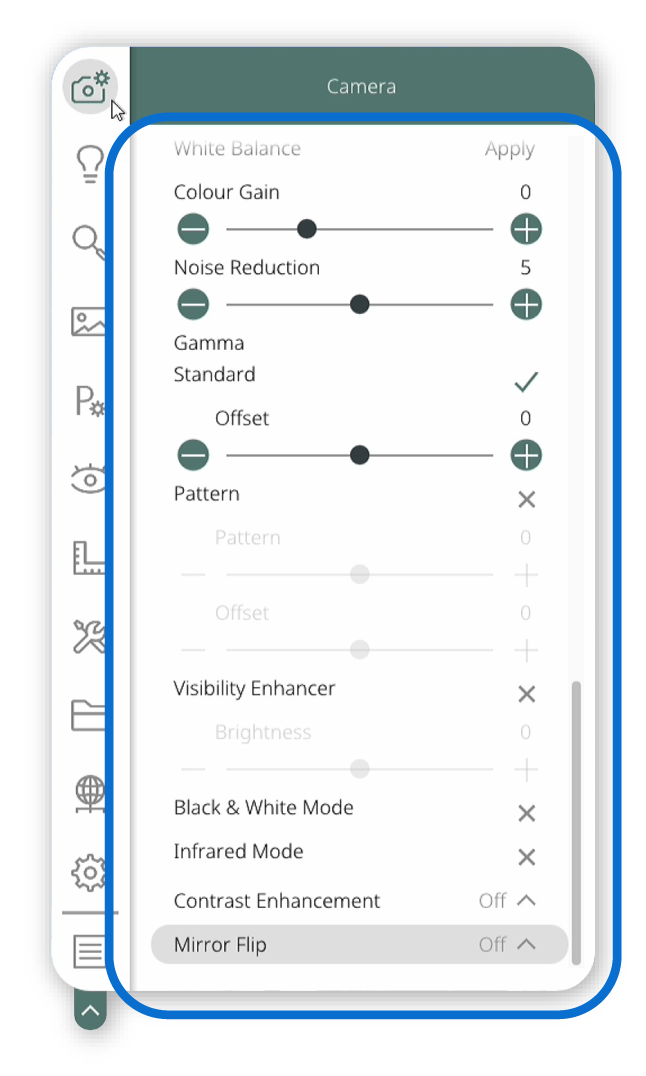

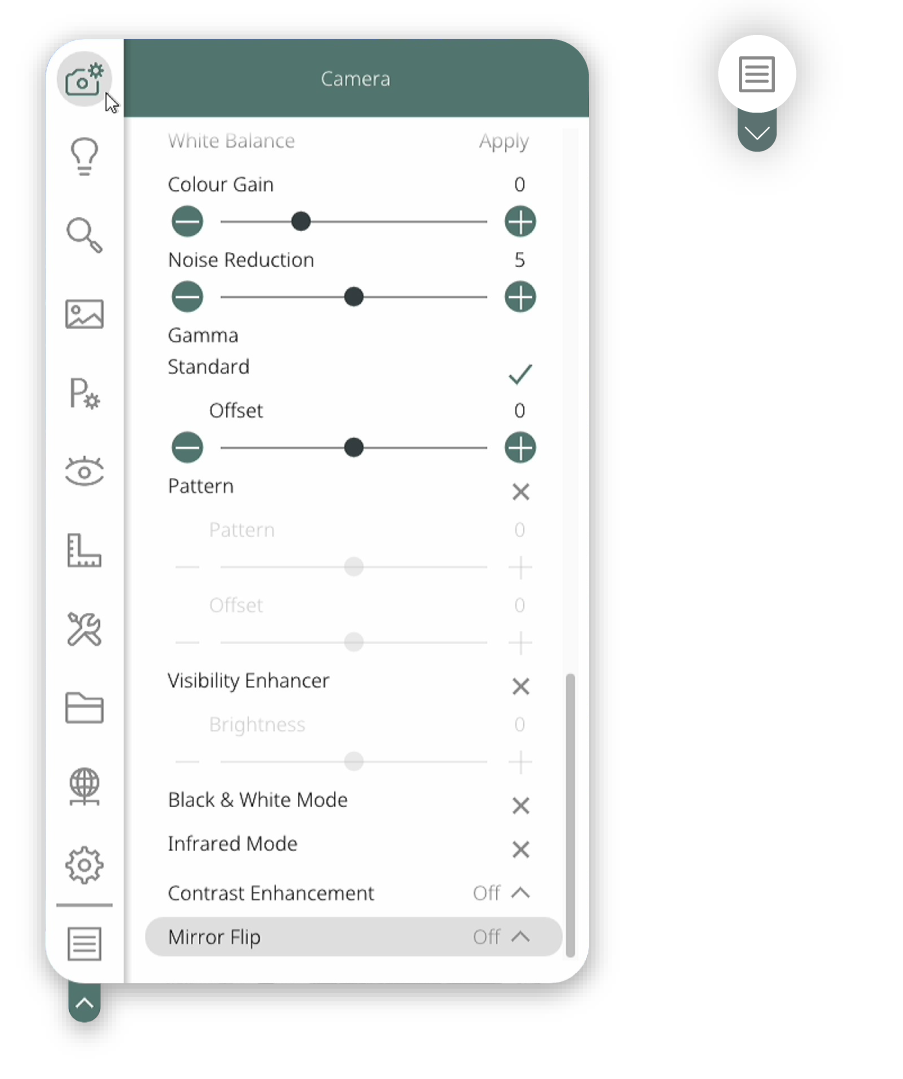

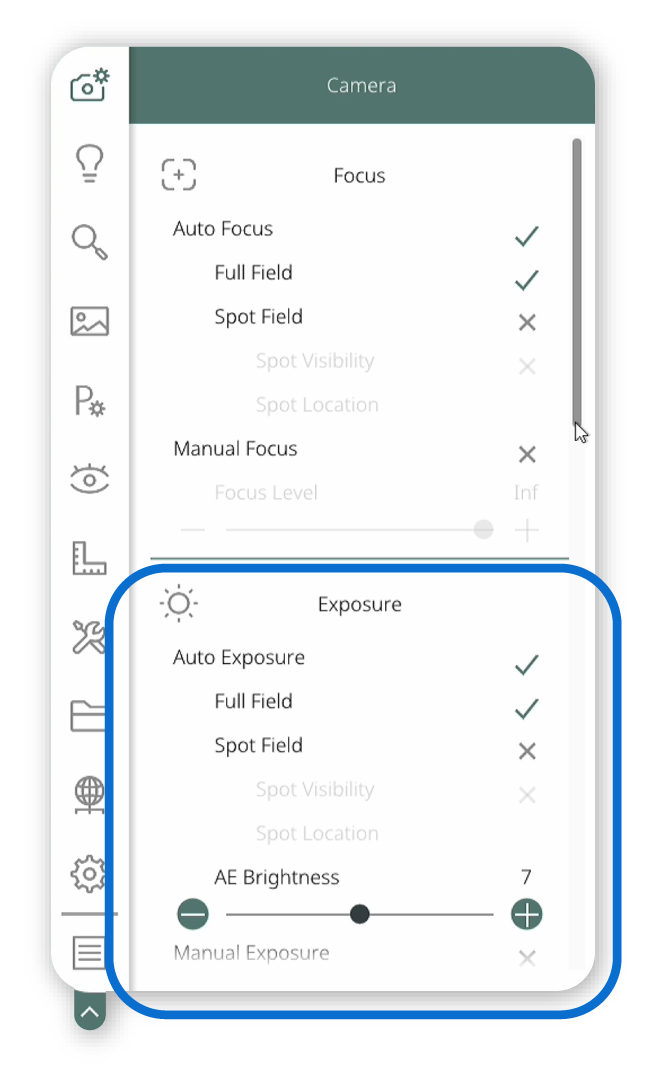

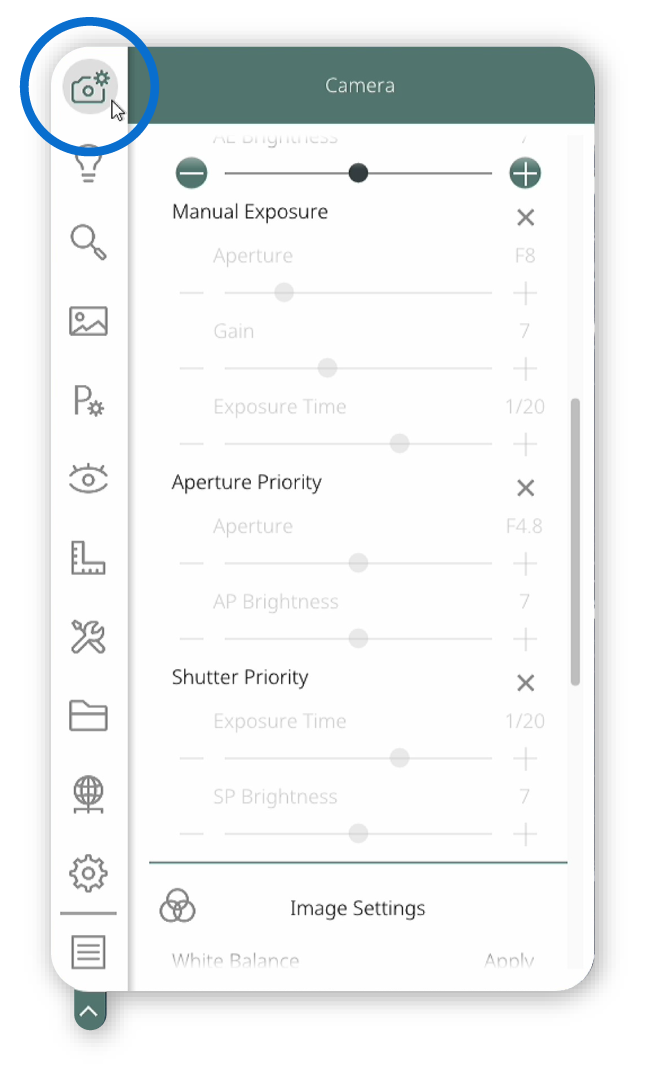

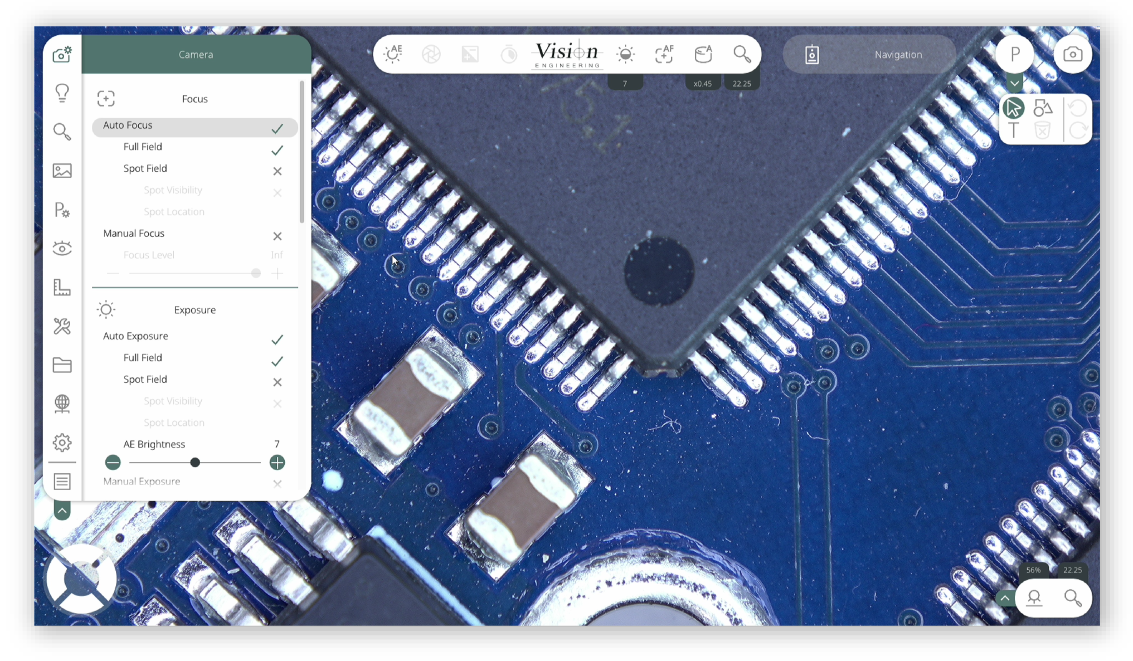

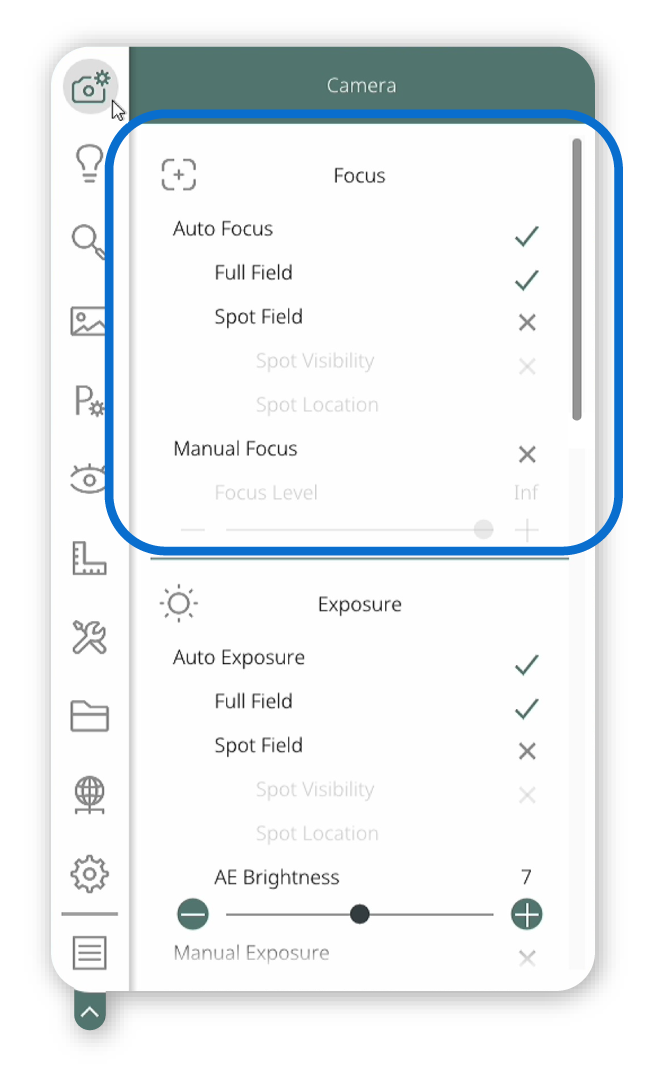

Cámara

Este submenú permite ajustar la configuración de la cámara integrada y otras correcciones de imagen del sistema. Contiene 3 secciones:

1. Enfoque: configurar los modos de enfoque y alternar los niveles de enfoque.
2. Exposición: configurar el modo de exposición y alternar los niveles de brillo.
3. Ajustes de imagen: activar o desactivar filtros de imagen y otros ajustes visuales.

Para obtener más información, siga este enlace.

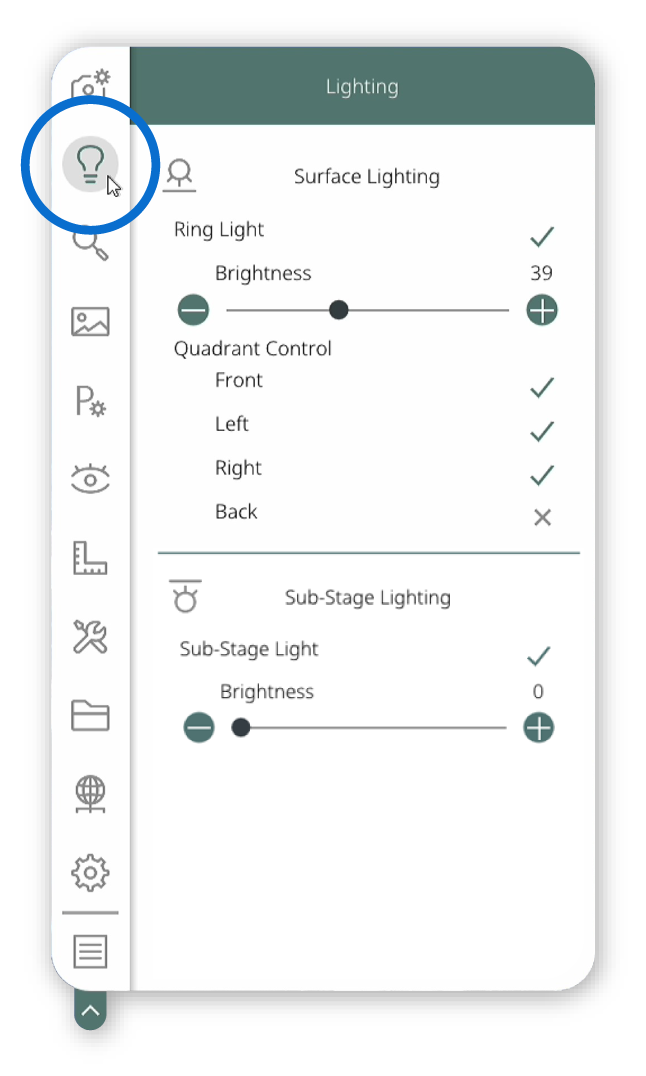

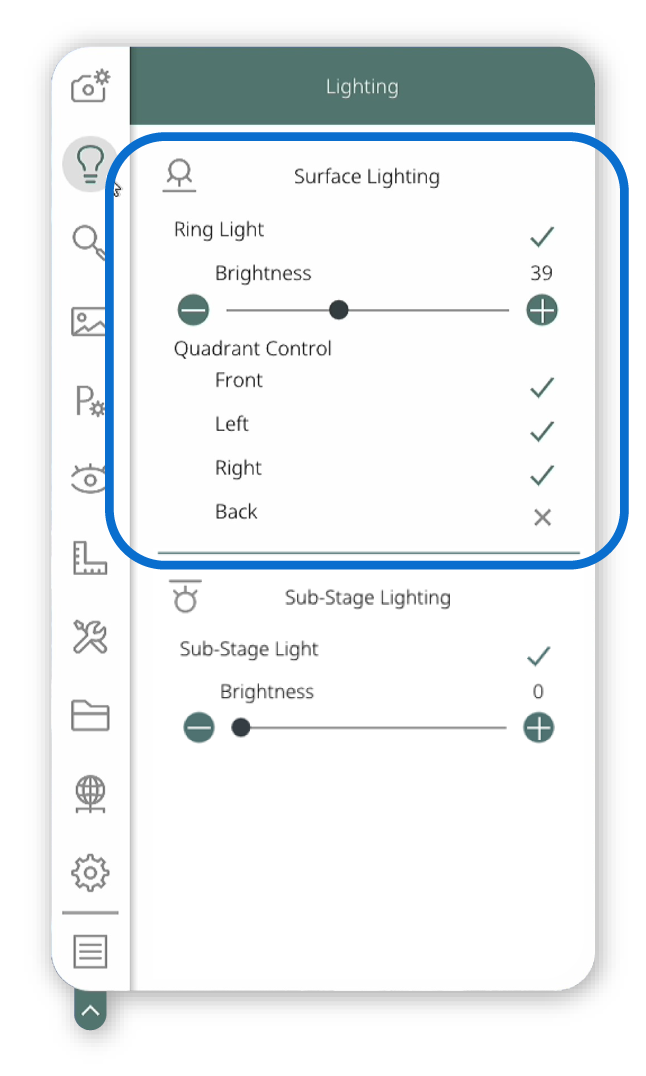

Iluminación

Este submenú permite ajustar cualquier dispositivo de iluminación conectado al sistema. Contiene 2 secciones:

1. Iluminación de superficie: configurar el control de cuadrantes de la luz anular y los niveles de brillo.

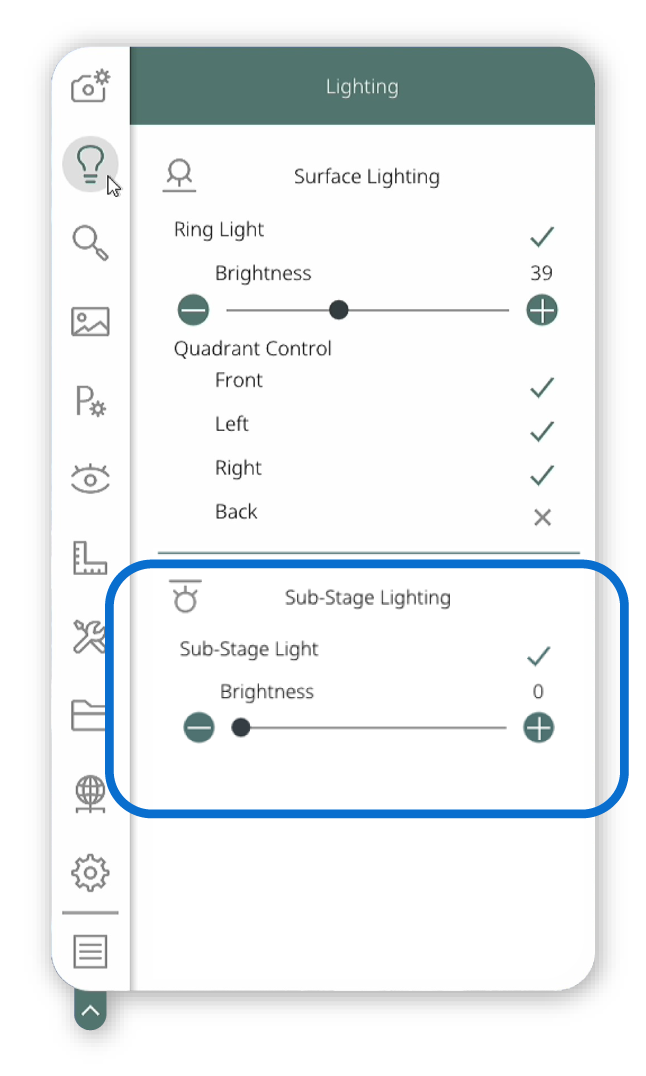

2. Iluminación inferior: configurar los niveles de brillo de la iluminación inferior.

Para obtener más información, siga este enlace.

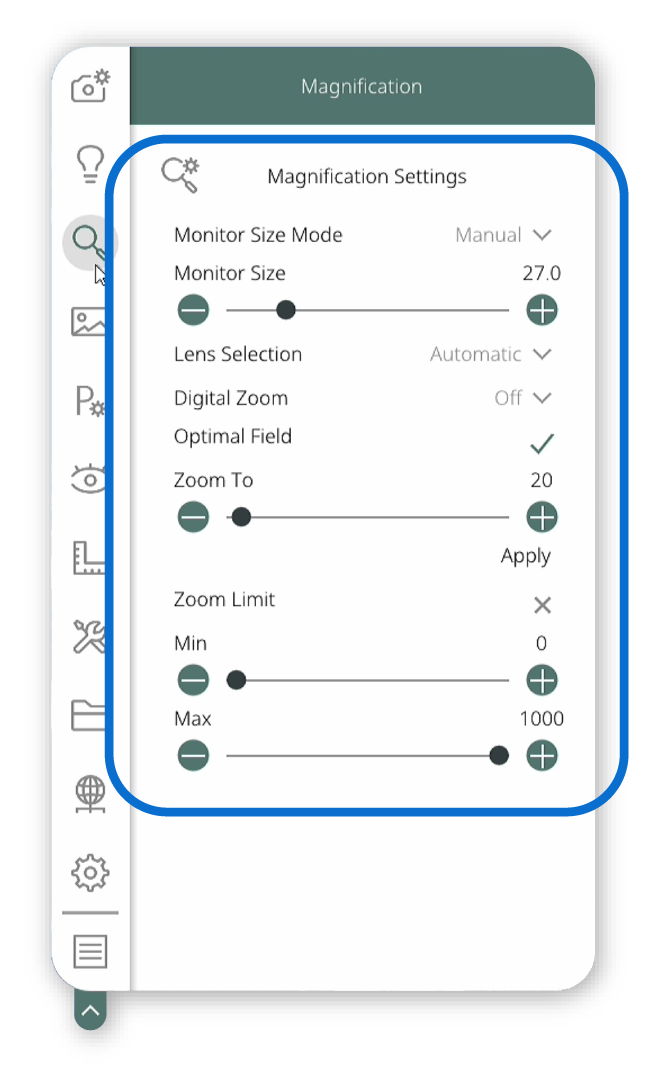

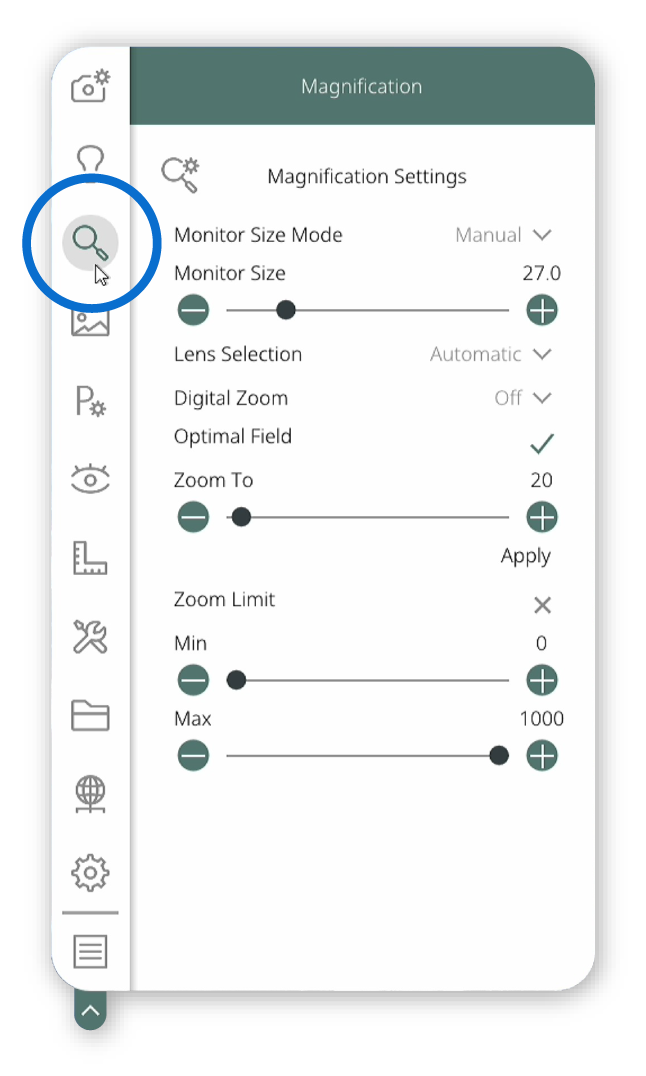

Ampliación

Este submenú permite ajustar la configuración relacionada con la ampliación, los lentes y el zoom. Contiene 7 secciones:

1. Modo de tamaño del monitor: elegir entre detección automática y manual.
2. Tamaño del monitor: configurar las dimensiones del monitor.
3. Selección del lente: elegir entre detección automática o entrada manual.
4. Zoom digital: configurar el nivel de zoom digital.
5. Campo óptimo: activar o desactivar la función.
6. Zoom a: configurar el nivel de «zoom a».
7. Límite de zoom: configurar los límites mínimo y máximo del zoom.

Para obtener más información, siga este enlace.

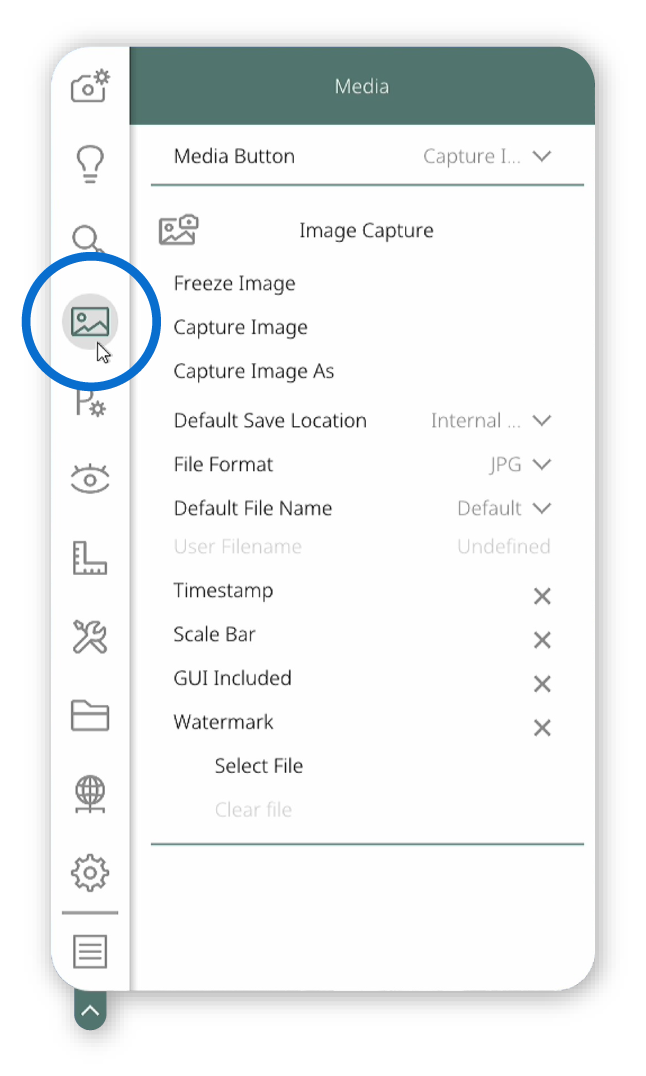

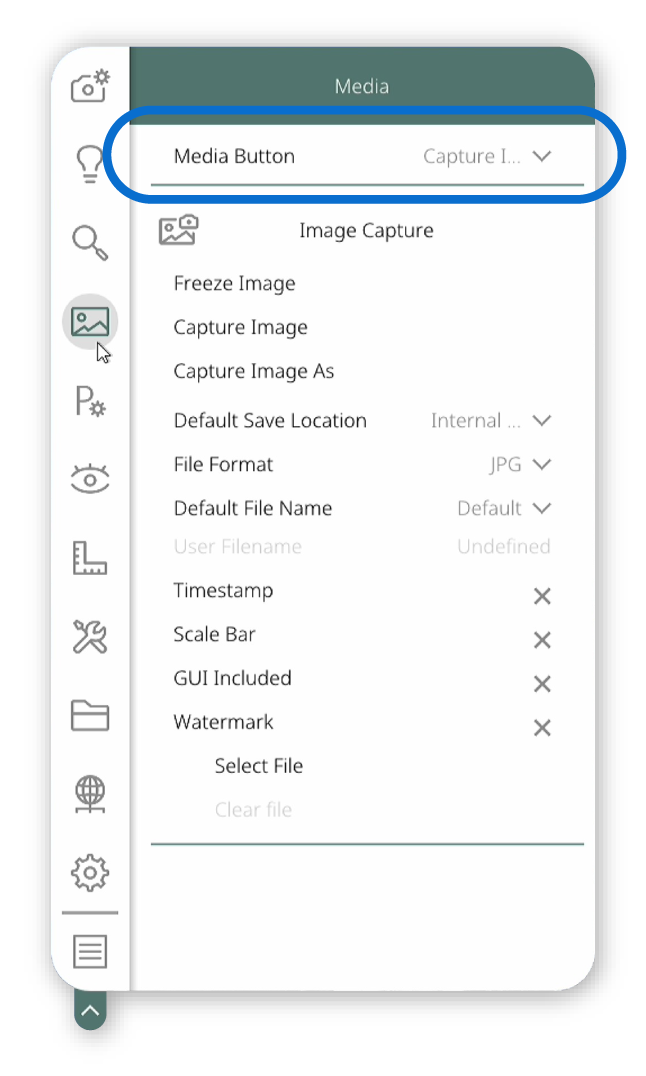

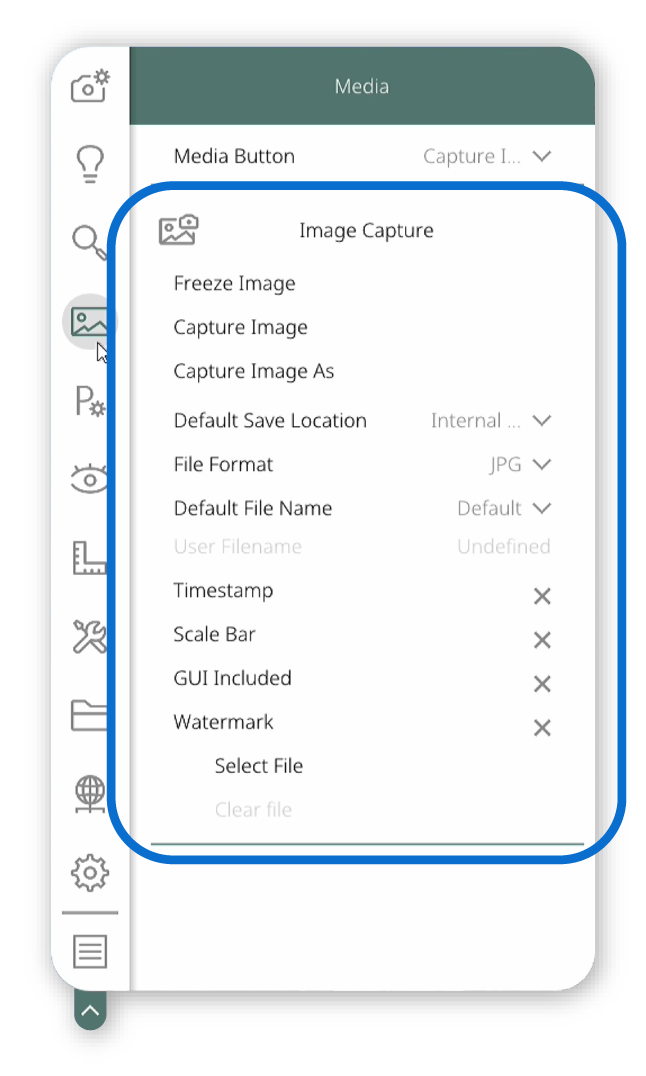

Medios

Este submenú permite ajustar la configuración relacionada con el guardado de imágenes, el formato y la galería multimedia. Contiene 4 secciones:

1. Botón multimedia: configurar la función del botón multimedia.
2. Captura de imágenes: ajustar la configuración de almacenamiento de imágenes.
3. Grabación de video: ajustar la configuración de almacenamiento de videos.
4. Galería multimedia: acceder a la galería multimedia en el explorador de archivos.

Para obtener más información, siga este enlace.

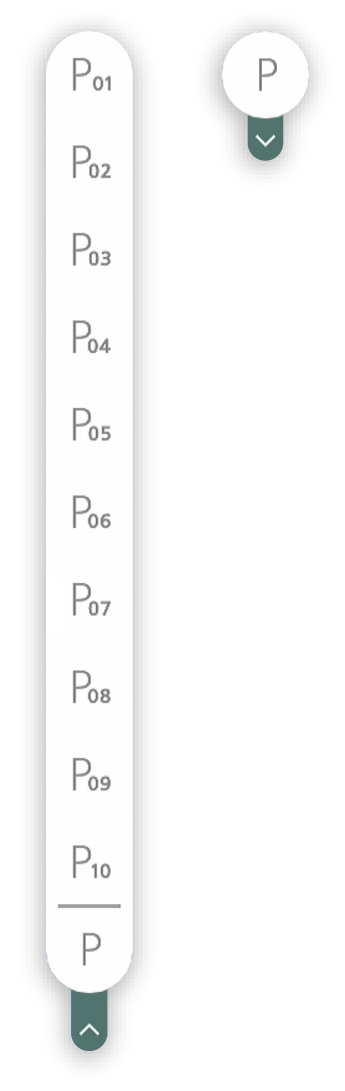

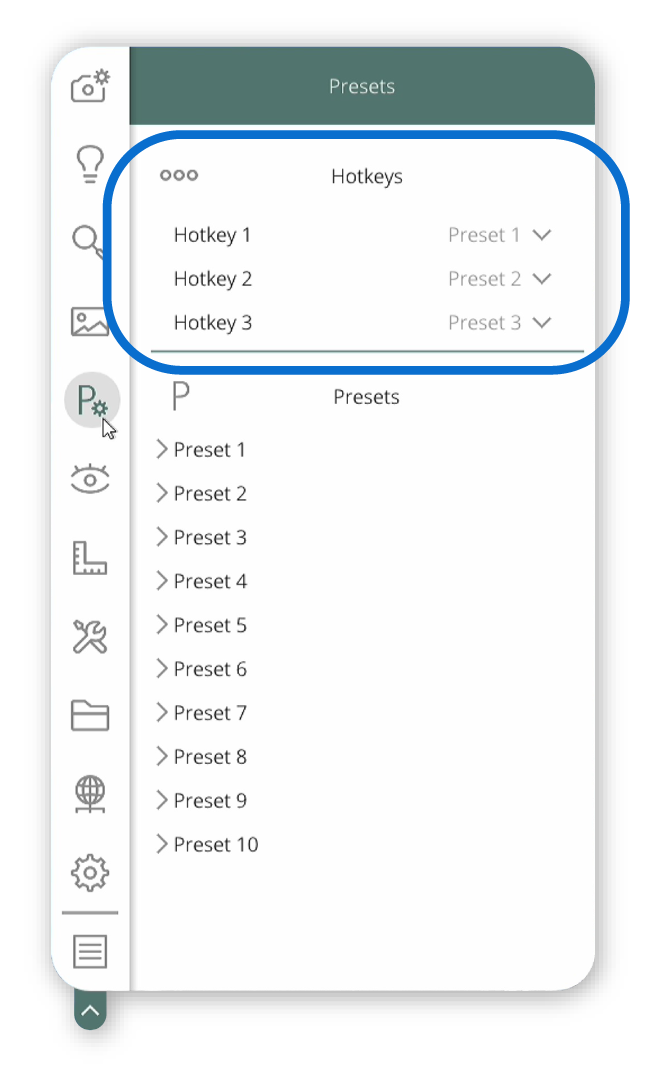

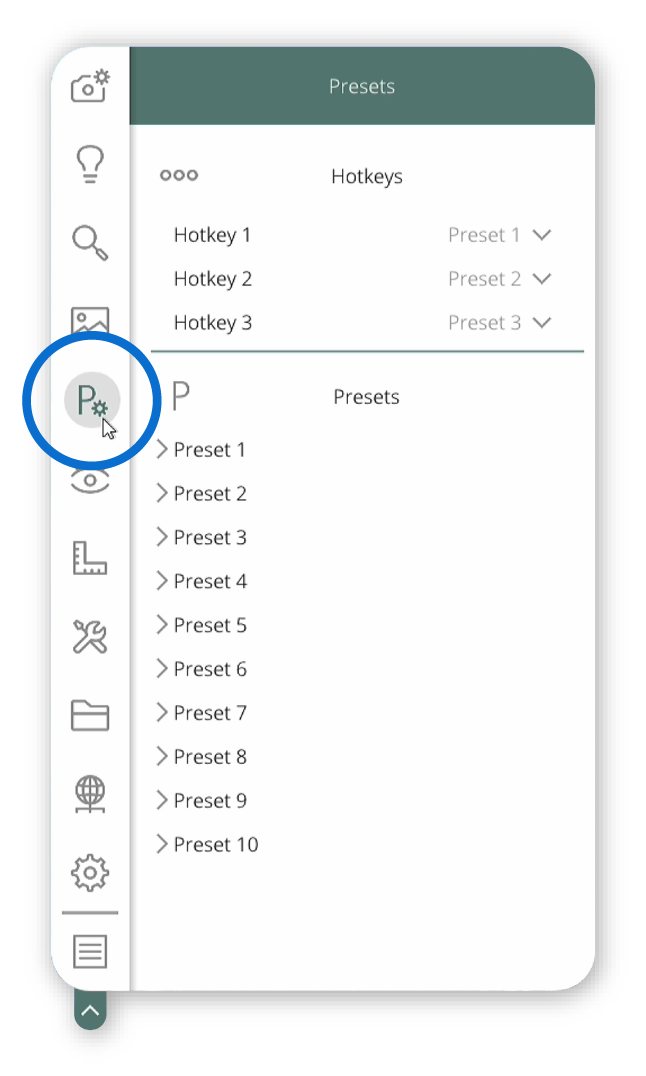

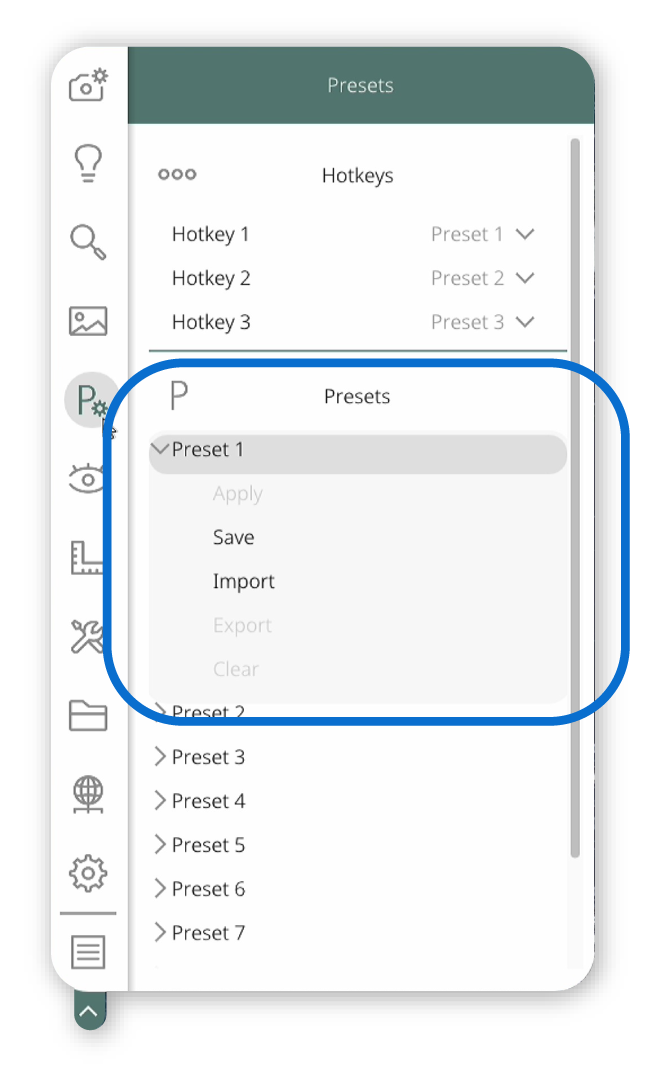

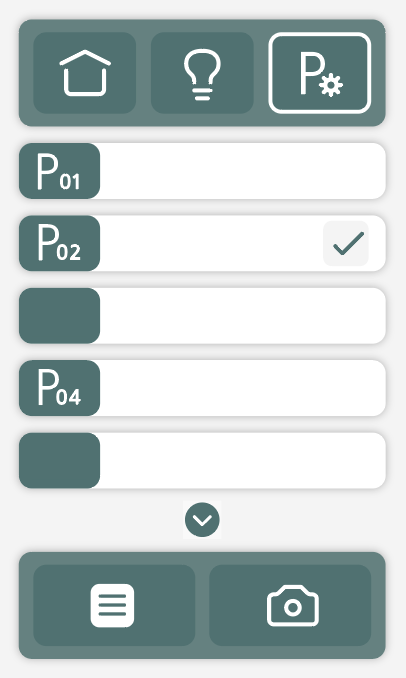

Preajustes

Este submenú permite definir acciones de teclas de acceso rápido y ajustes preestablecidos. Contiene 2 secciones:

1. Teclas de acceso rápido: definir las acciones de las teclas de acceso rápido 1, 2 y 3.
2. Preajustes: seleccionar, guardar, importar, exportar y borrar hasta 10 espacios de preajustes.

Para obtener más información, siga este enlace.

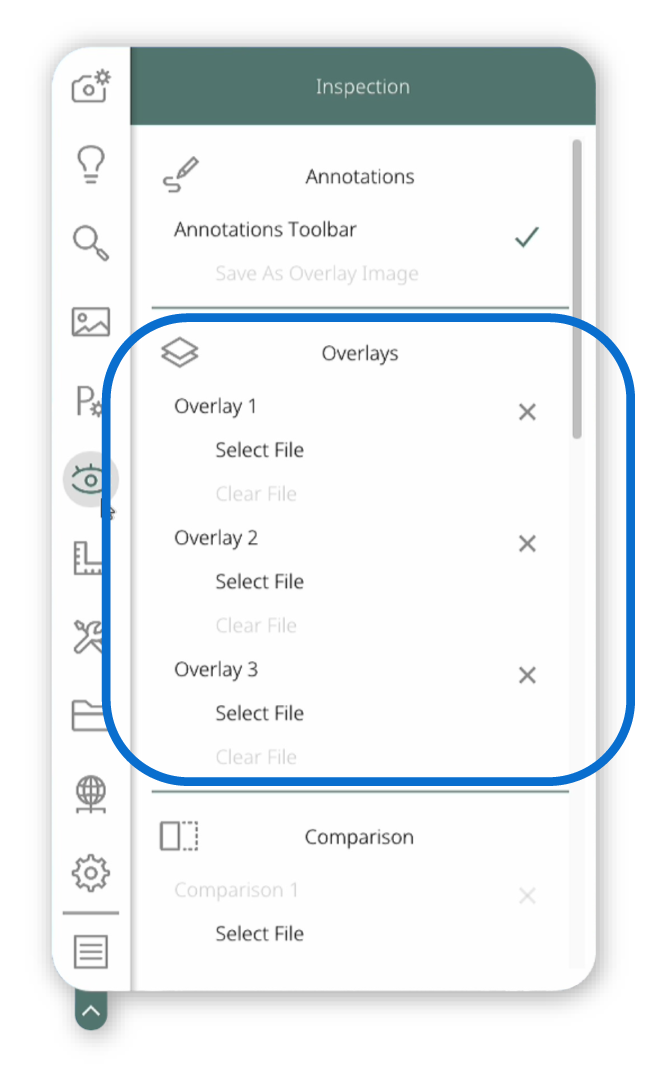

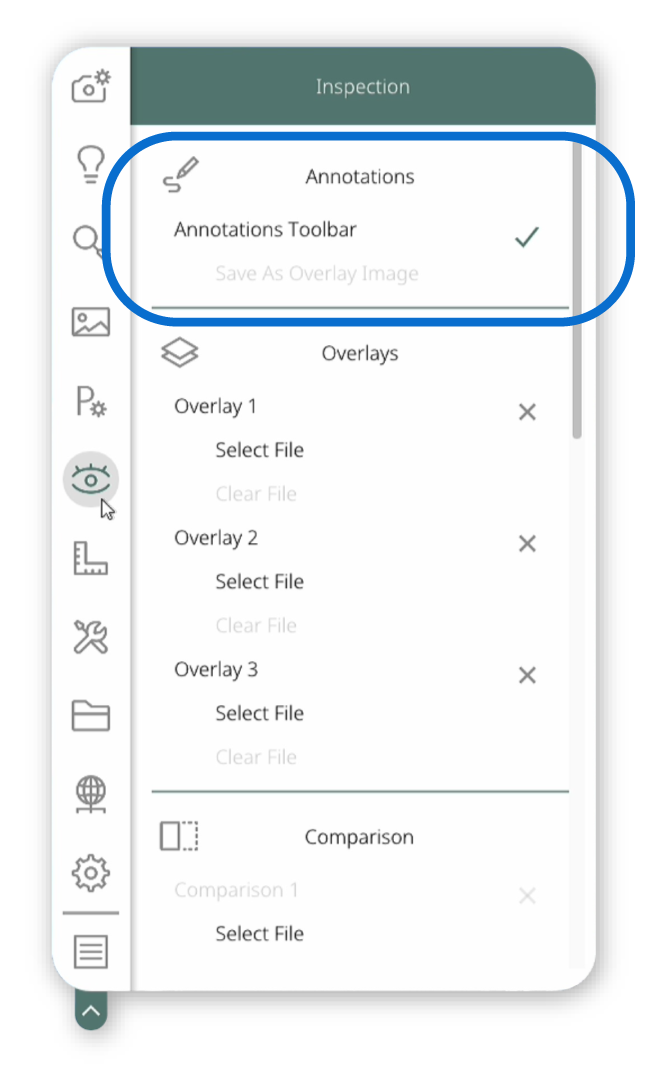

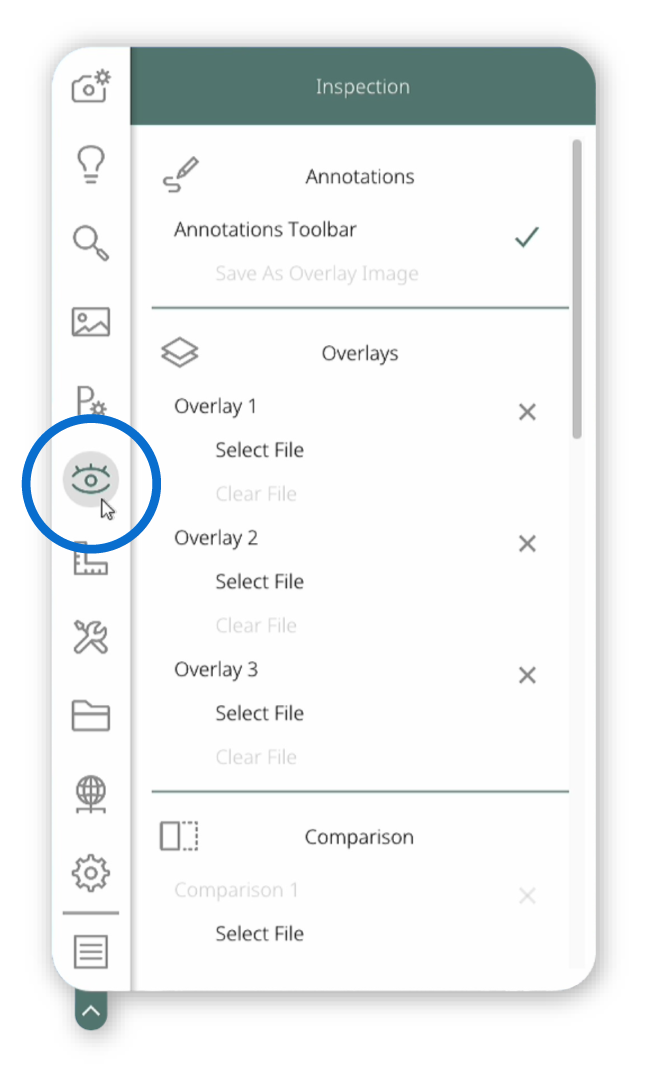

Inspección

Este submenú permite ajustar varios modos de inspección. Contiene 5 secciones:

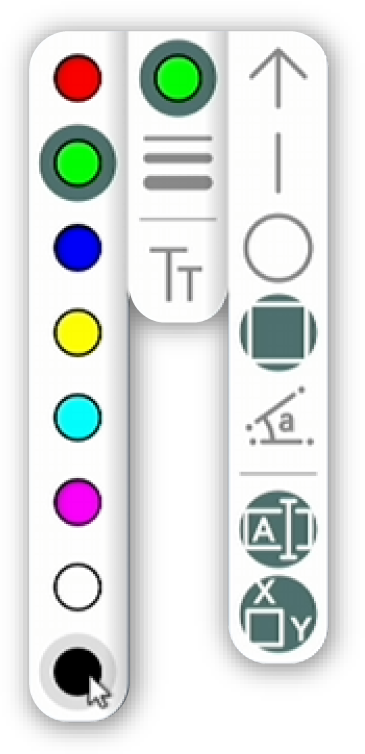

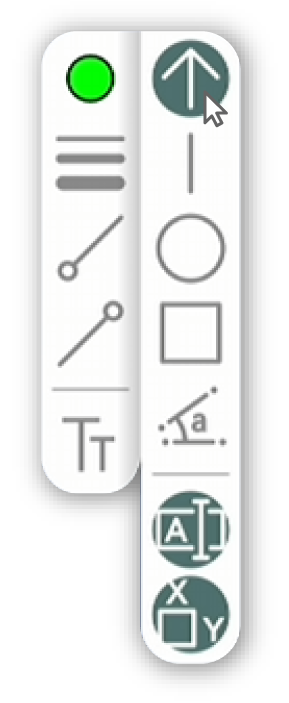

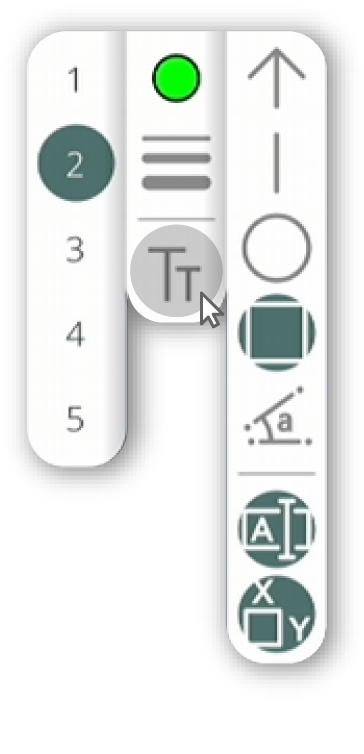

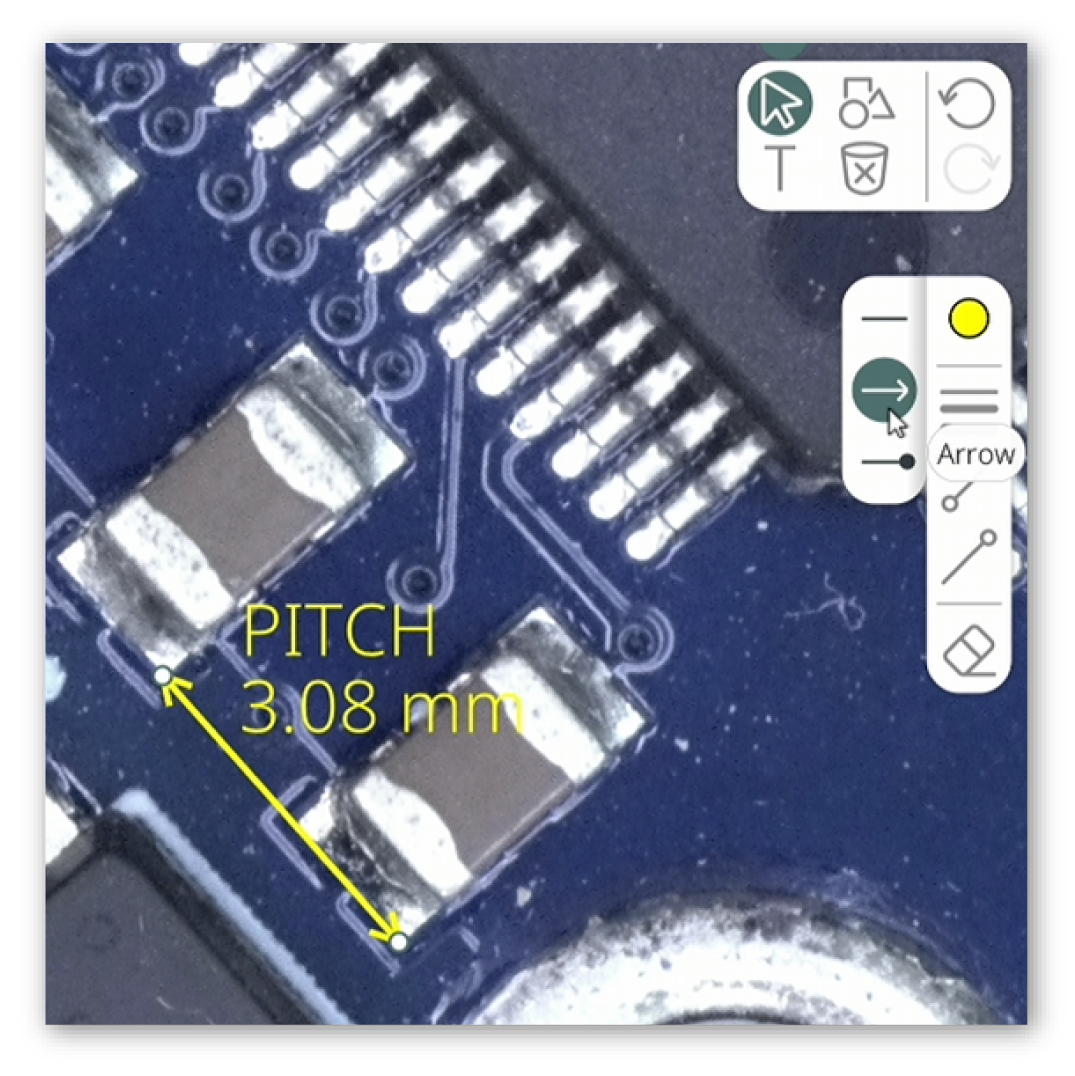

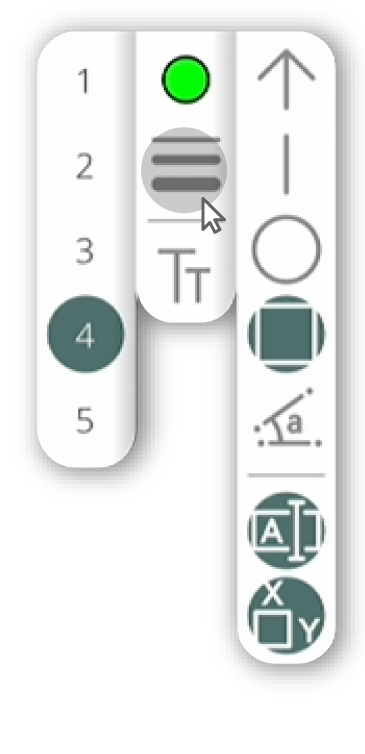

1. Anotaciones: alternar la barra de herramientas de anotaciones.
2. Superposiciones: activar y desactivar las superposiciones guardadas.

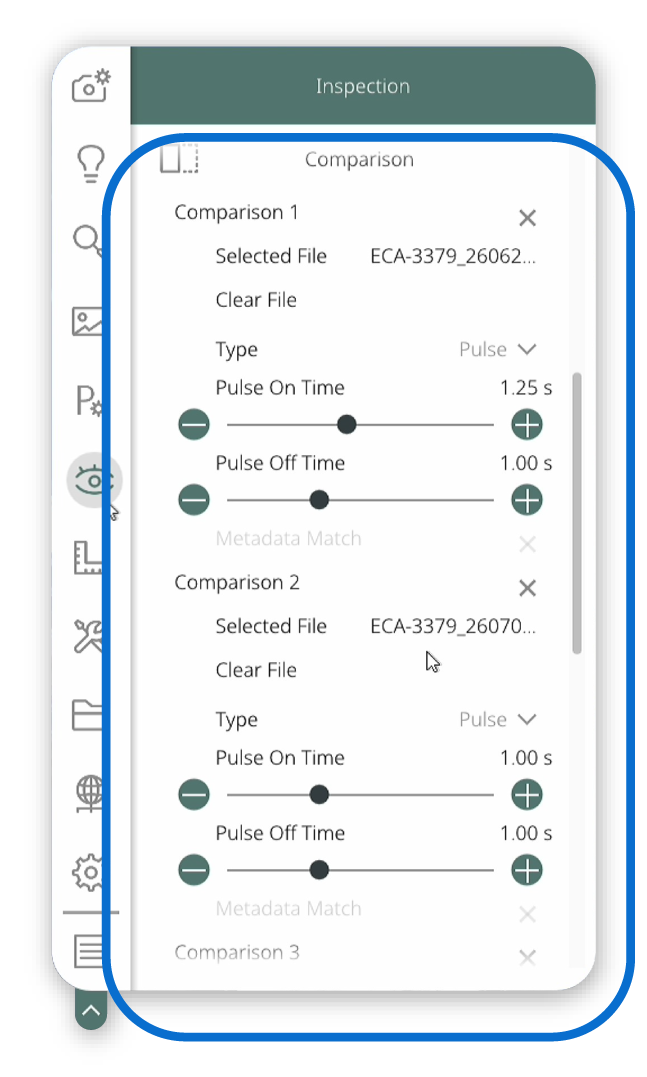

3. Comparación: activar y desactivar las imágenes de comparación guardadas.

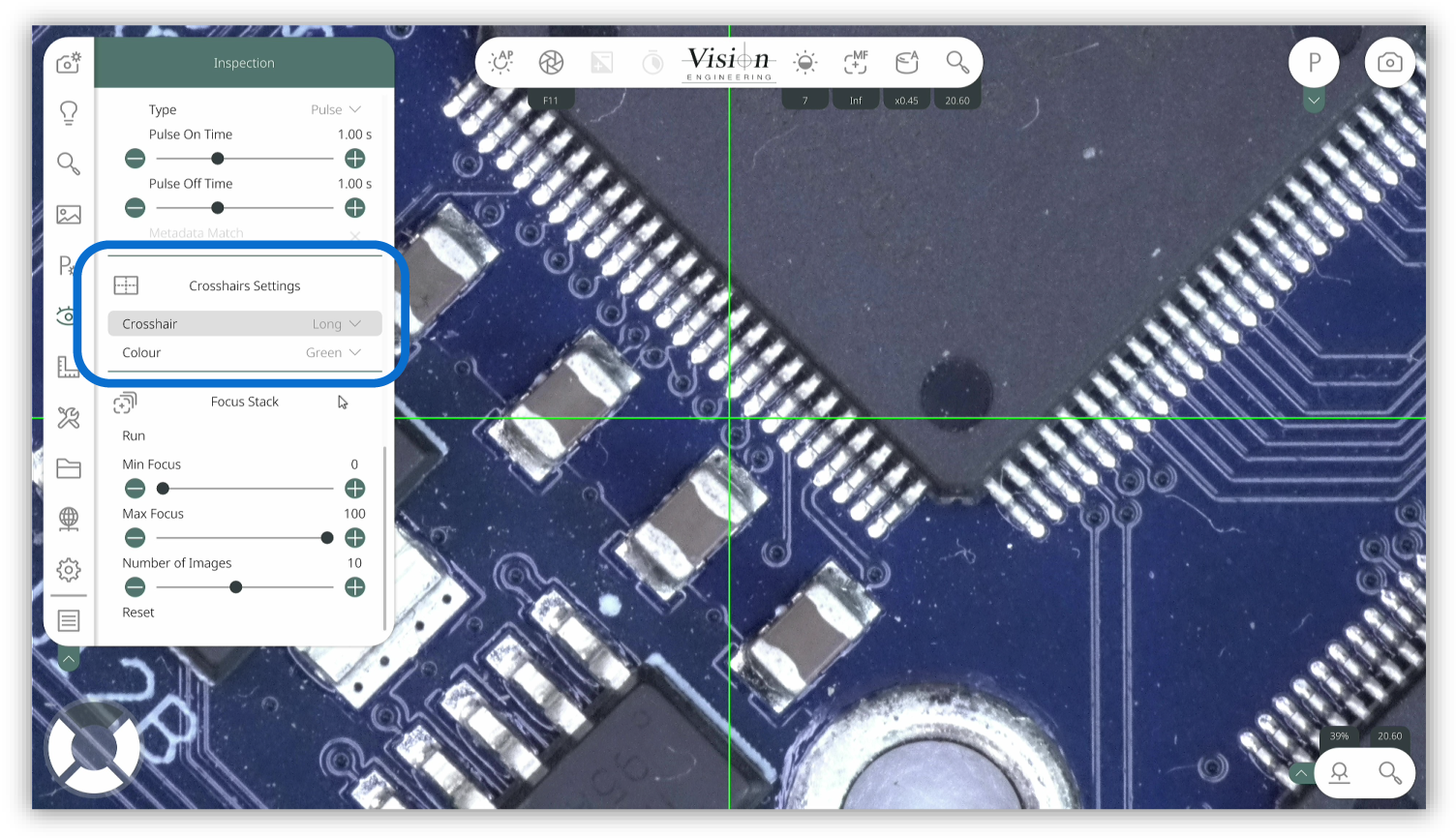

4. Mira: configurar el tamaño y el color de las miras.

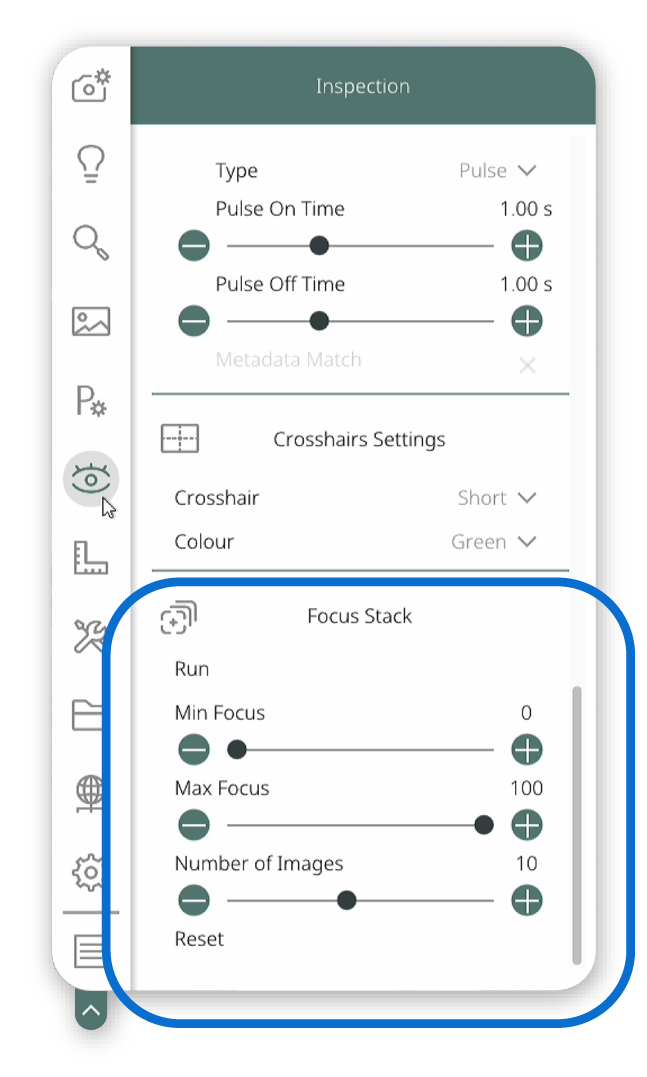

5. Apilamiento de enfoque: ajustar la función de apilamiento de enfoque.

Para obtener más información, siga este enlace.

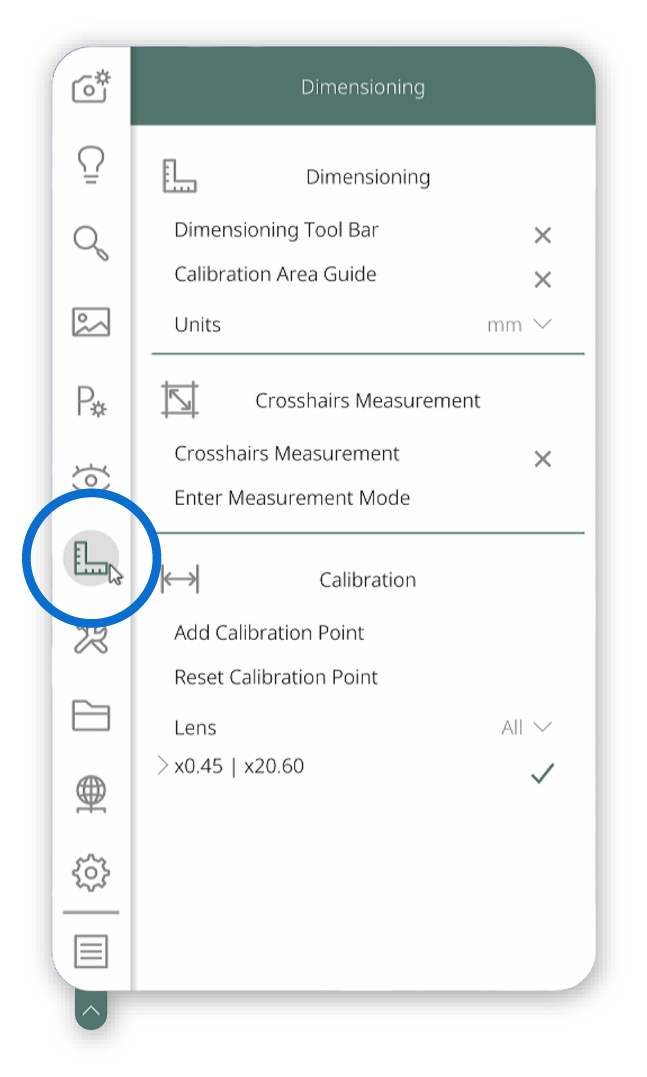

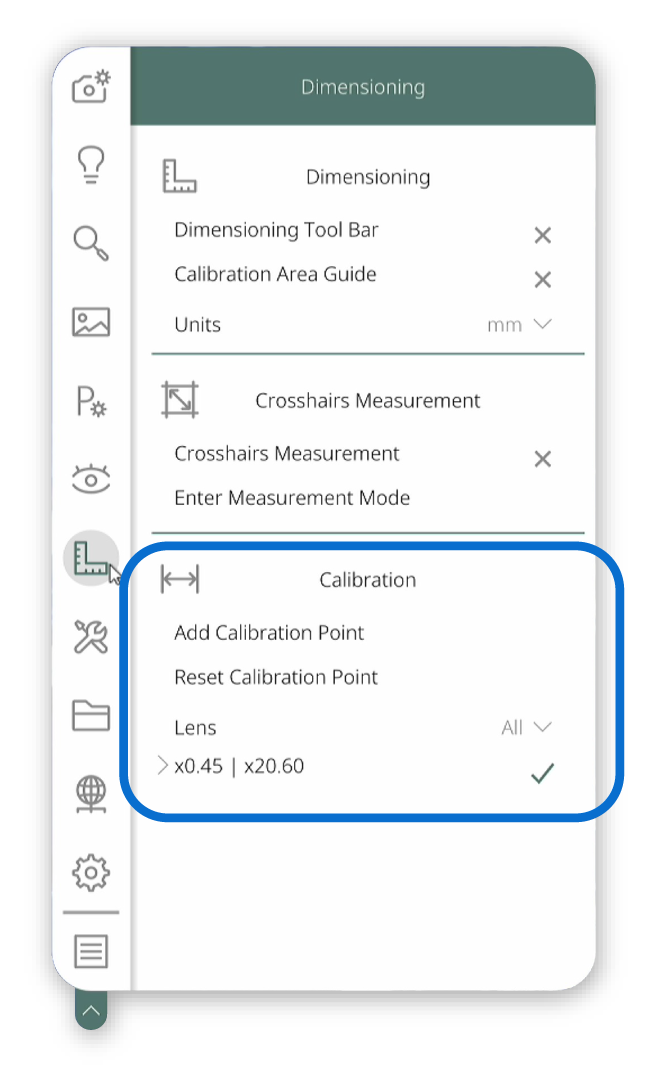

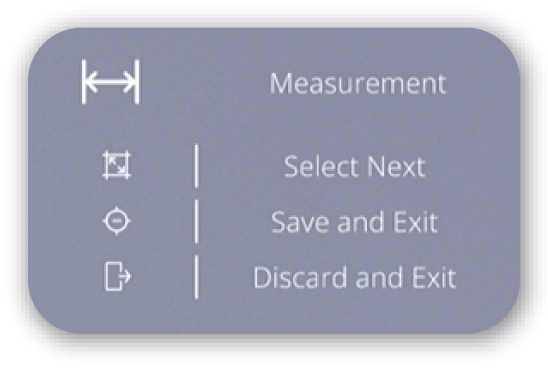

Dimensionamiento

Este submenú permite ajustar varias funciones de dimensionamiento. Contiene 3 secciones:

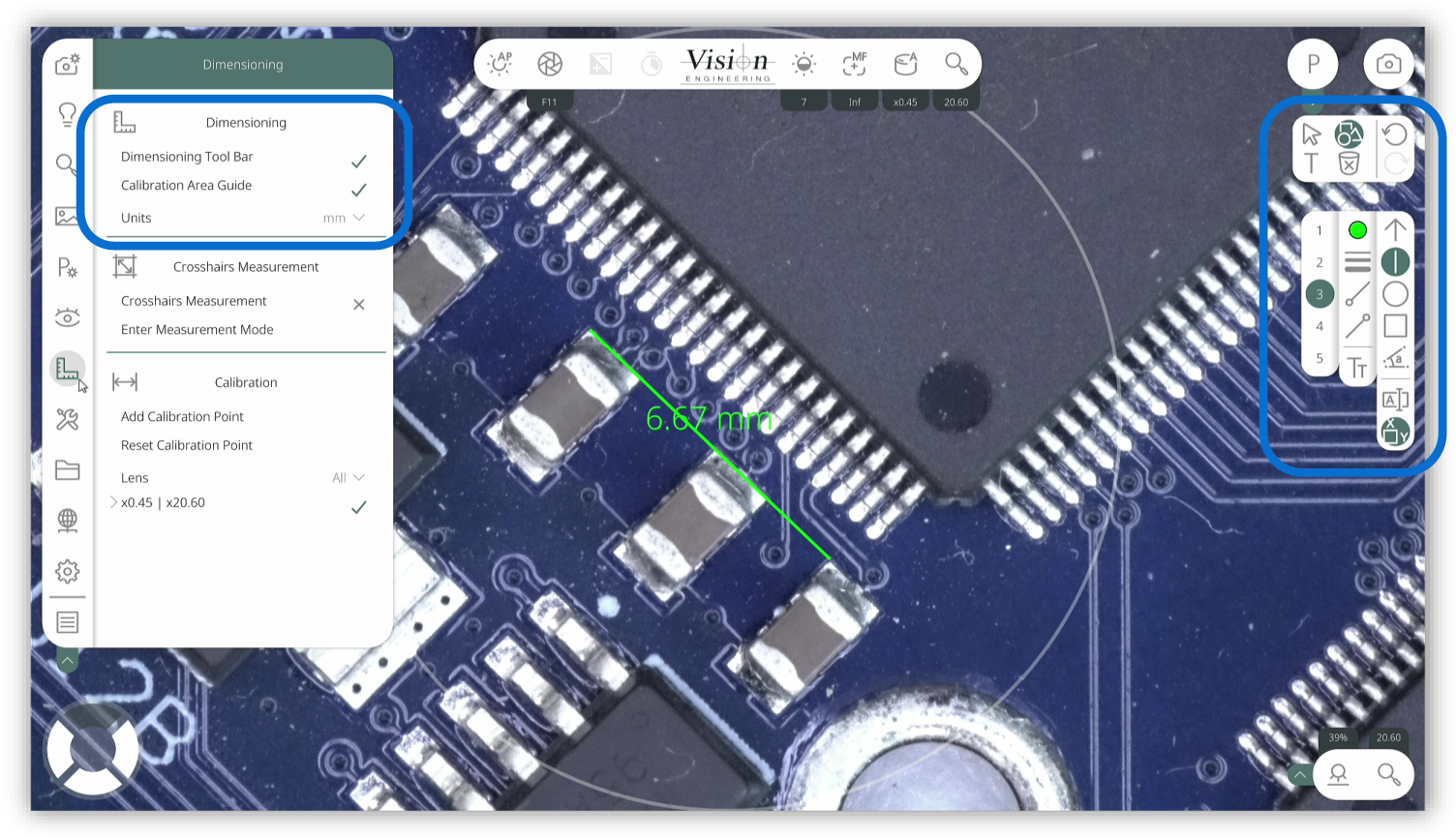

1. Dimensionamiento: alternar la barra de herramientas de dimensionamiento.

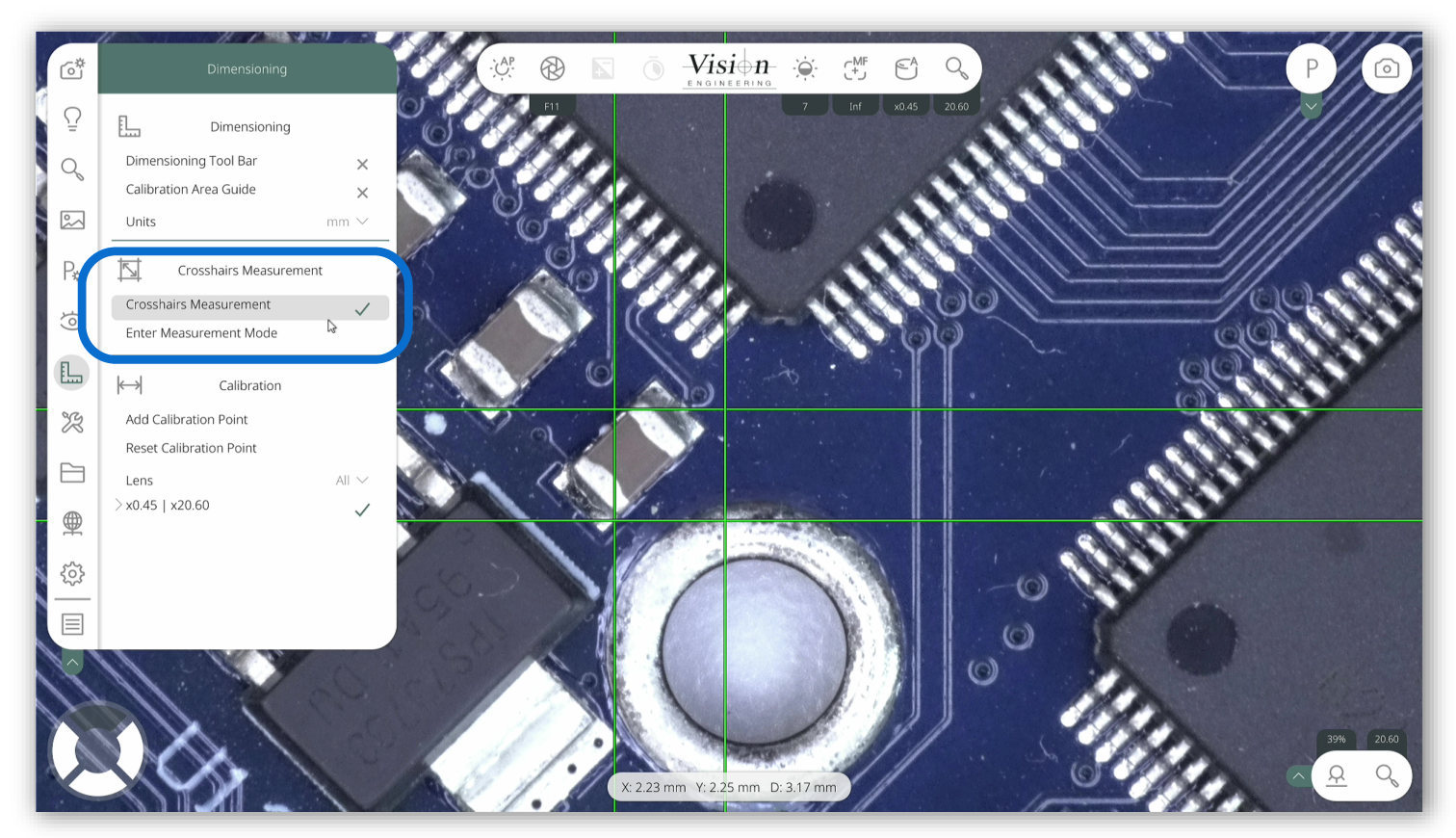

2. Medición de miras: alternar y ajustar la medición de miras.

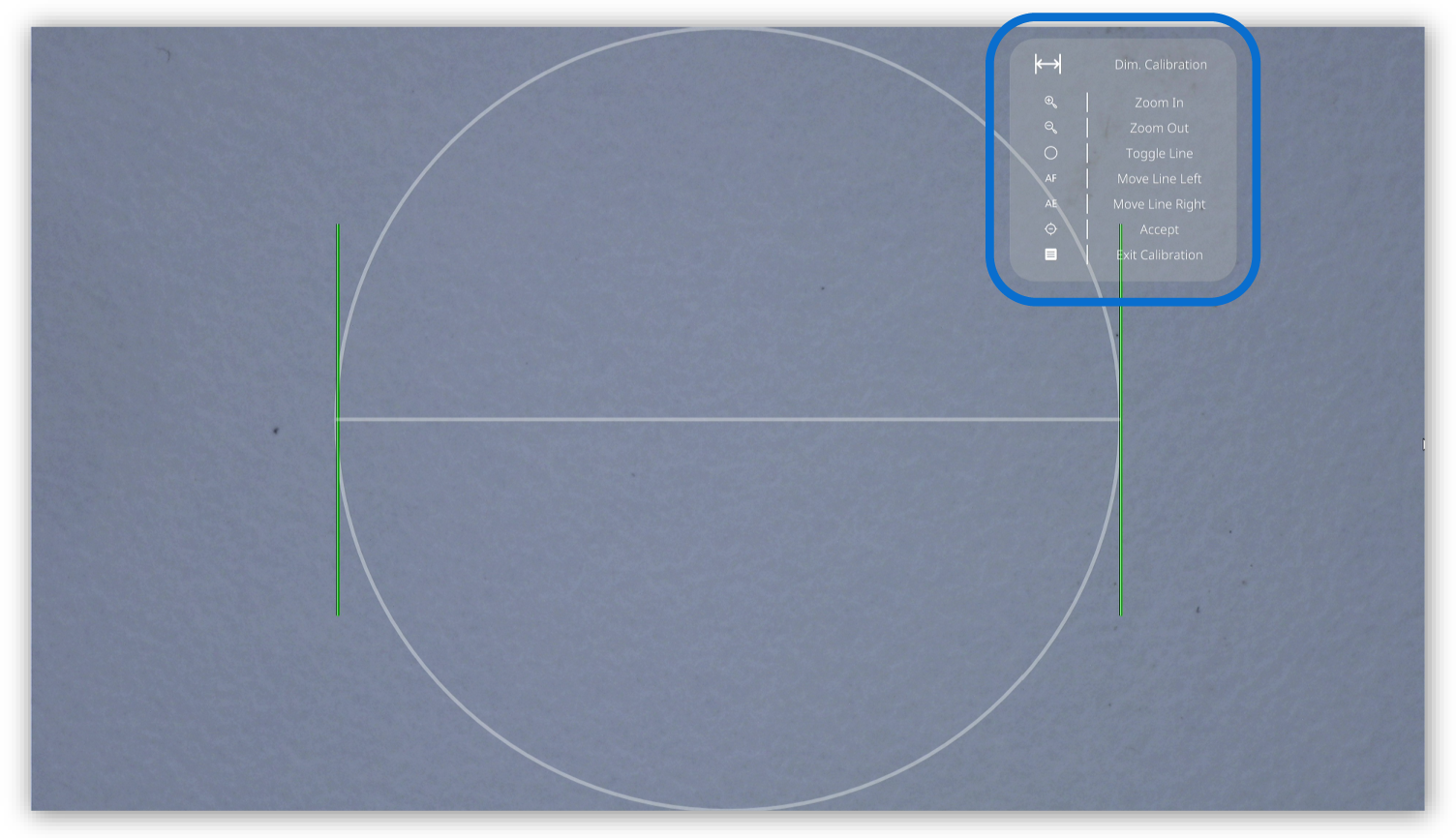

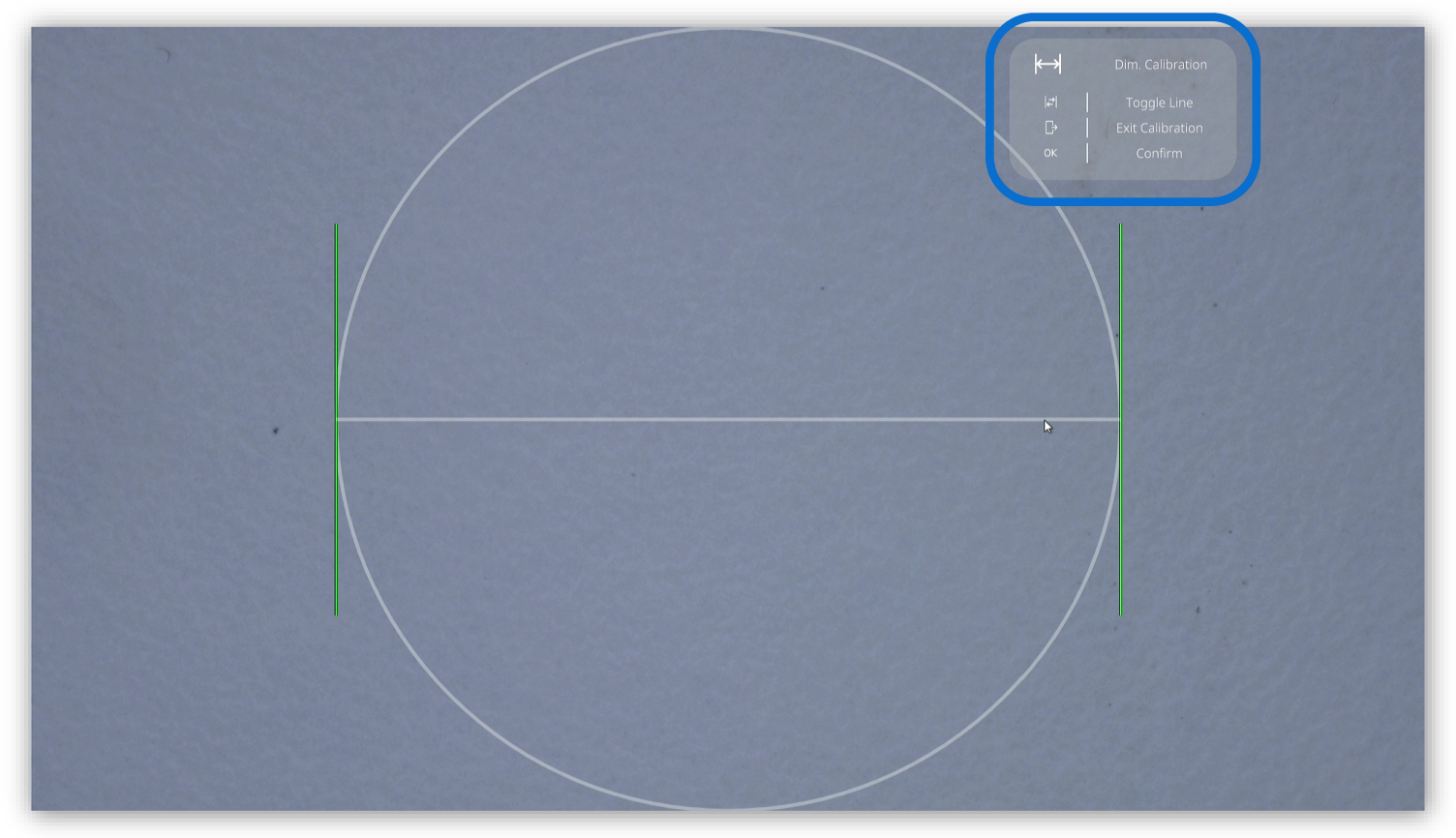

3. Calibración: configurar los puntos del calibrador de calibración.

Para obtener más información, siga este enlace.

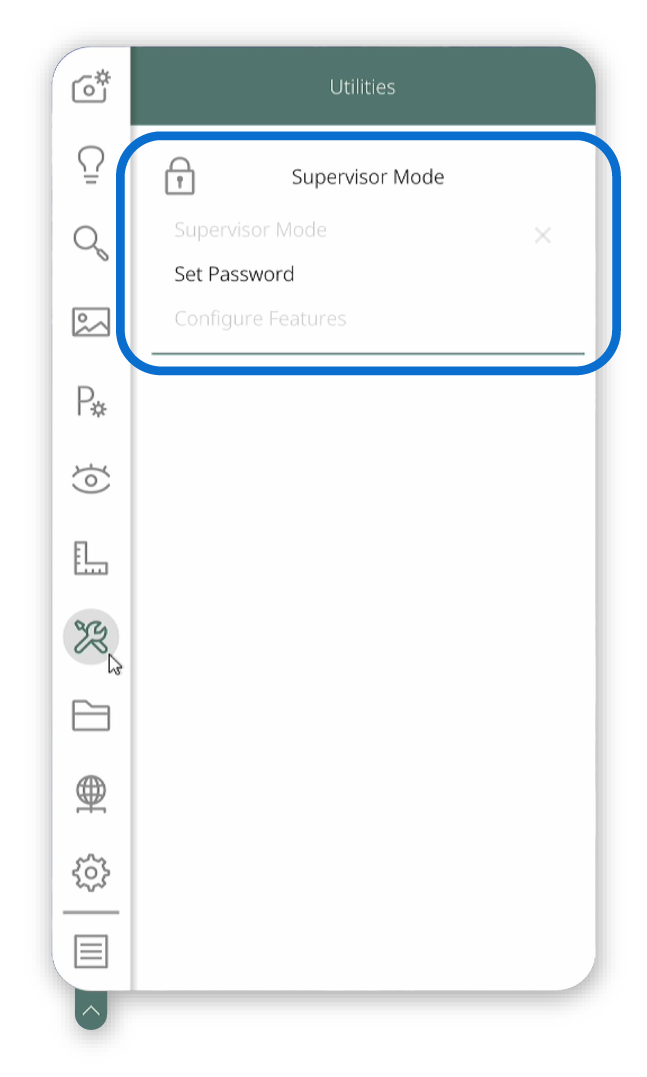

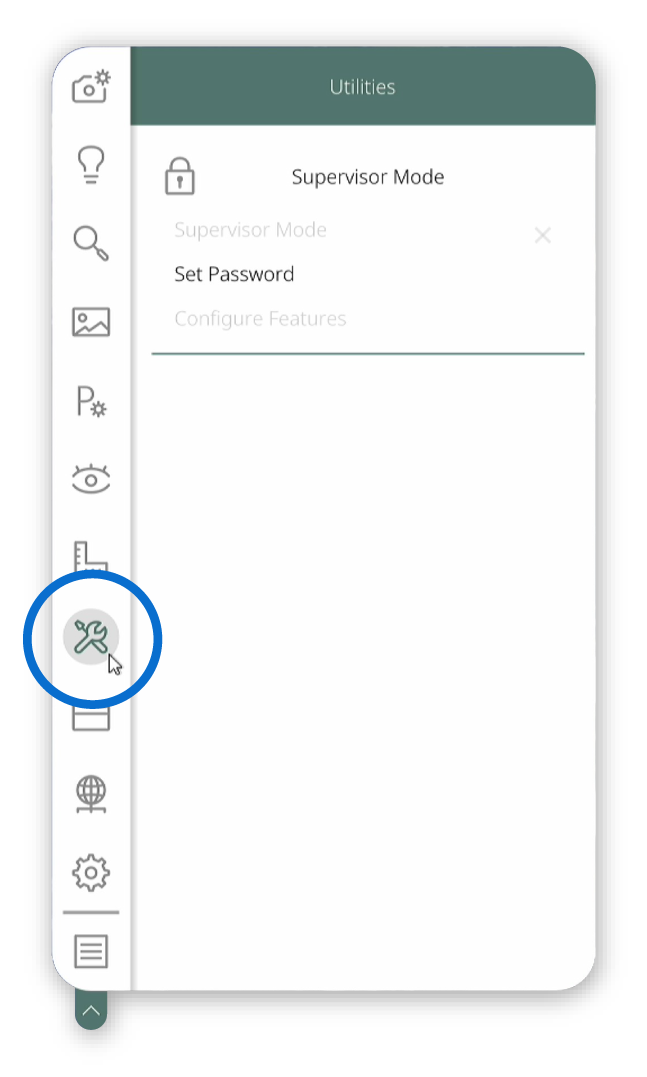

Utilidades

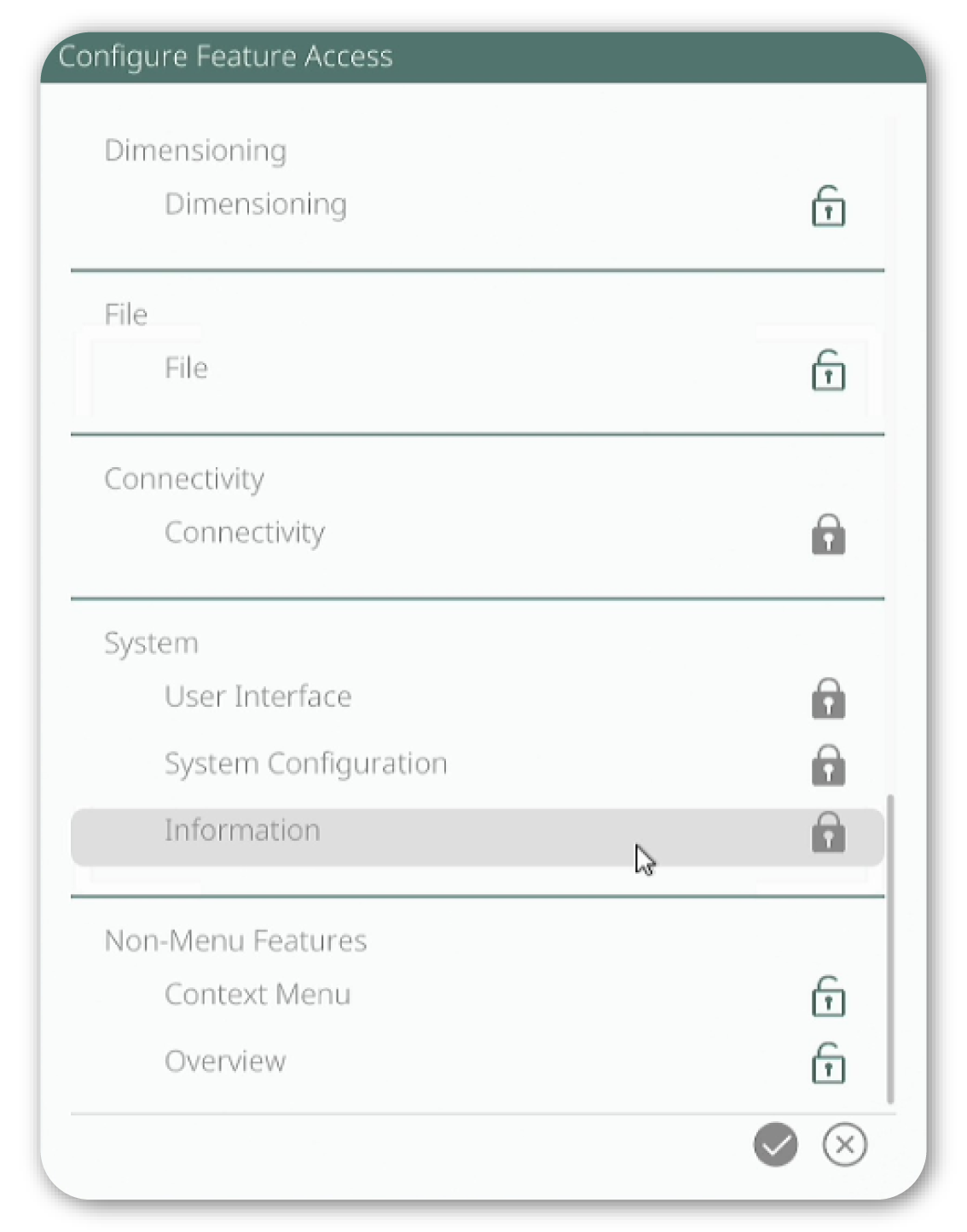

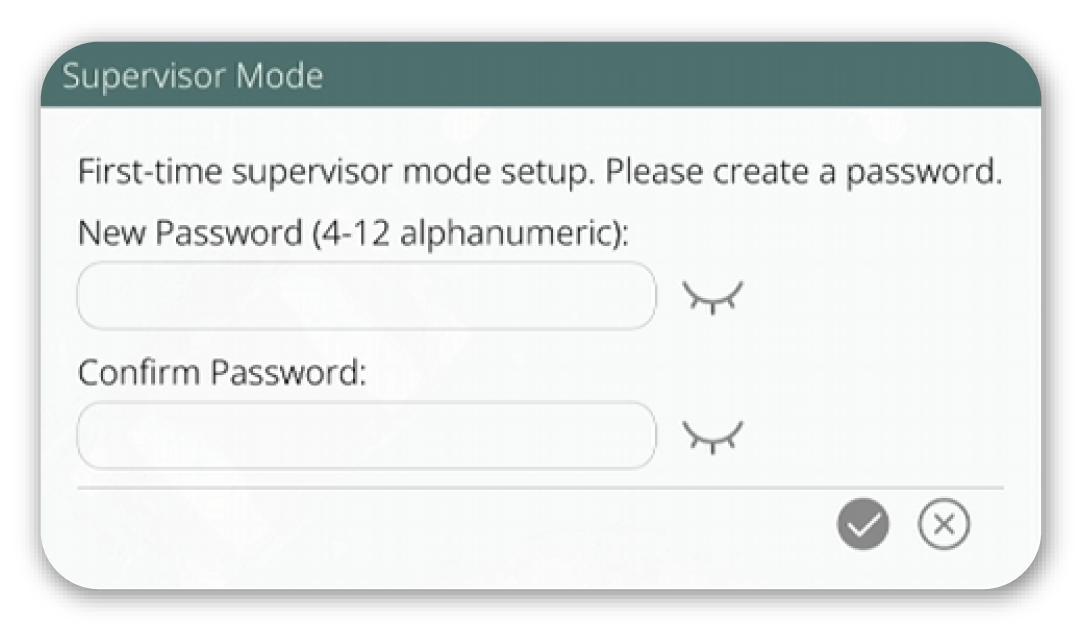

Este submenú permite configurar las funciones de supervisor. Actualmente contiene 1 sección:

1. Modo supervisor: activar y desactivar el modo y configurar los parámetros del supervisor.

Para obtener más información, siga este enlace.

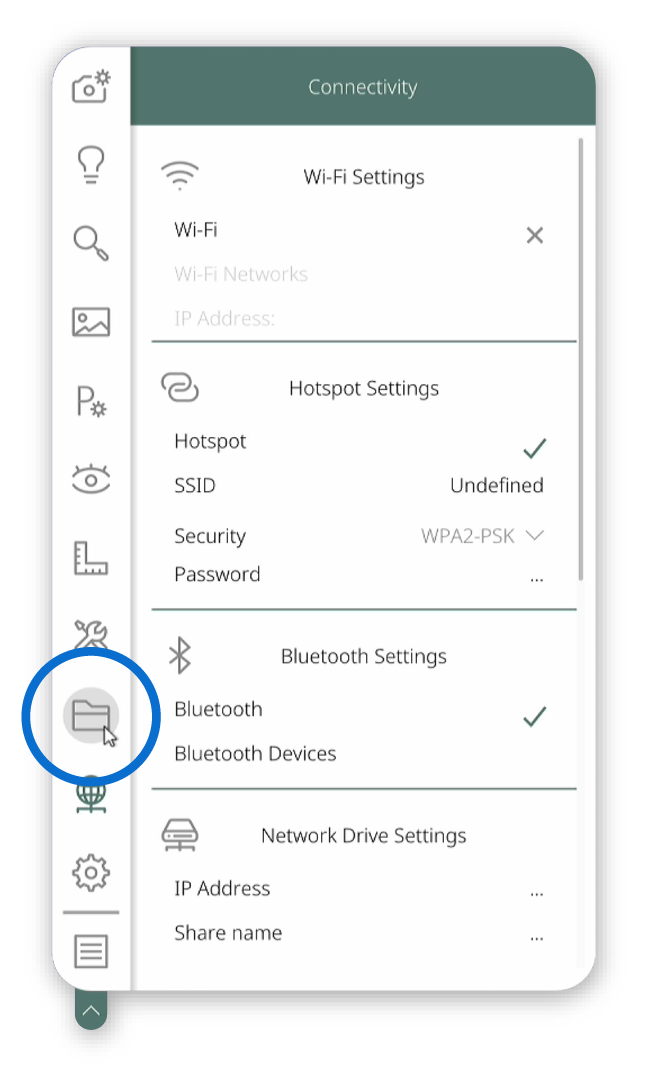

Administrador de archivos

Este submenú permite acceder al administrador de archivos.

Para obtener más información, siga este enlace.

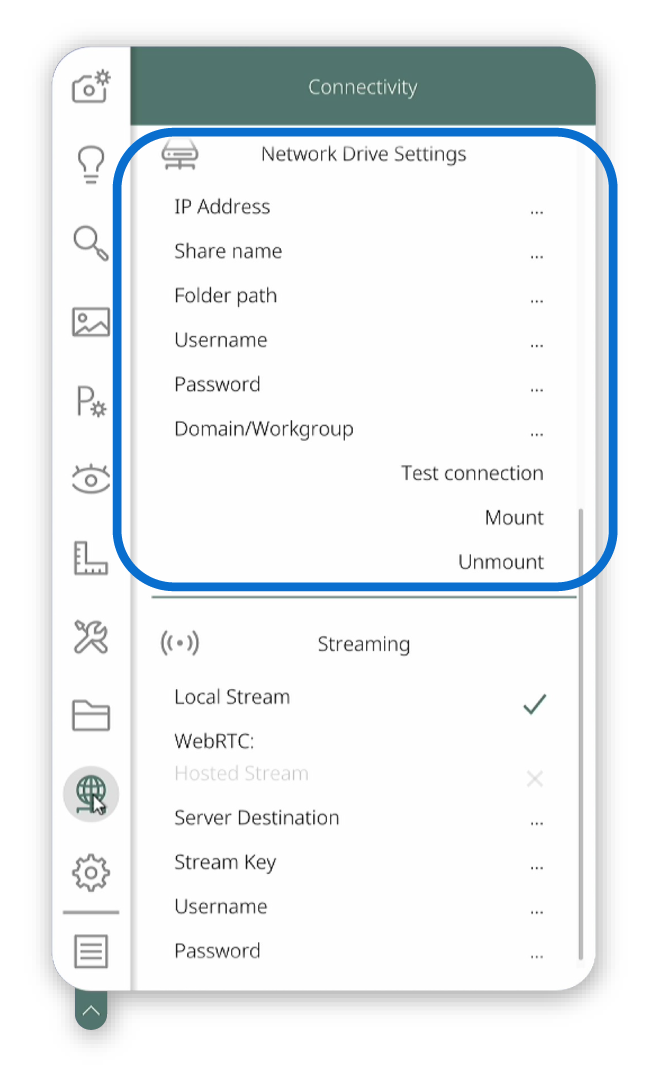

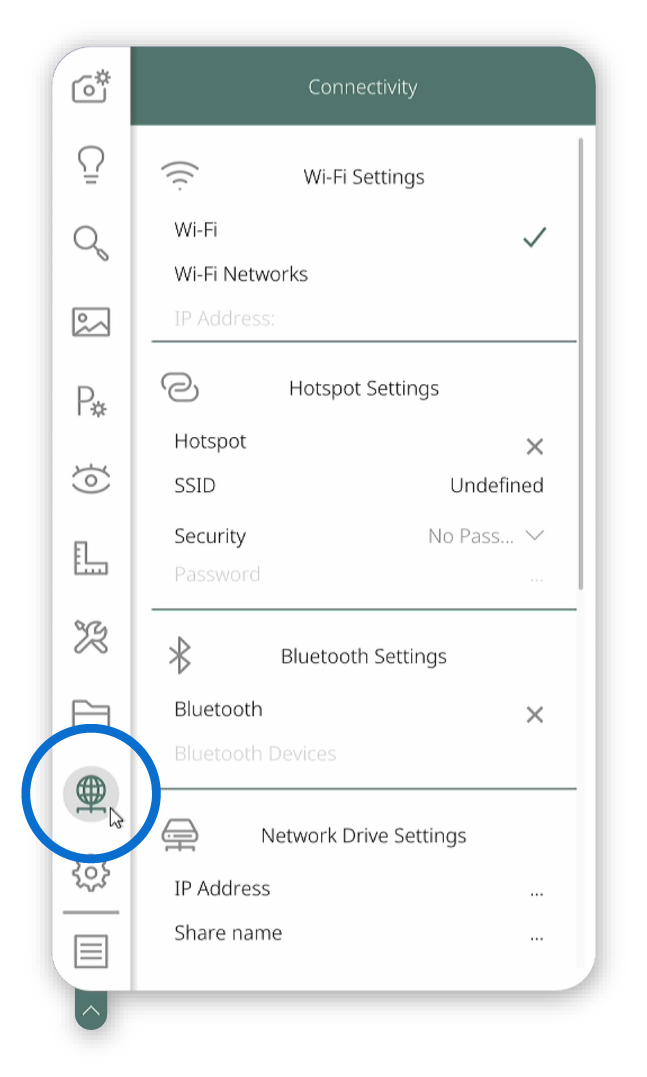

Conectividad

Este submenú permite ajustar toda la configuración relacionada con la conectividad del sistema. Contiene 4 secciones:

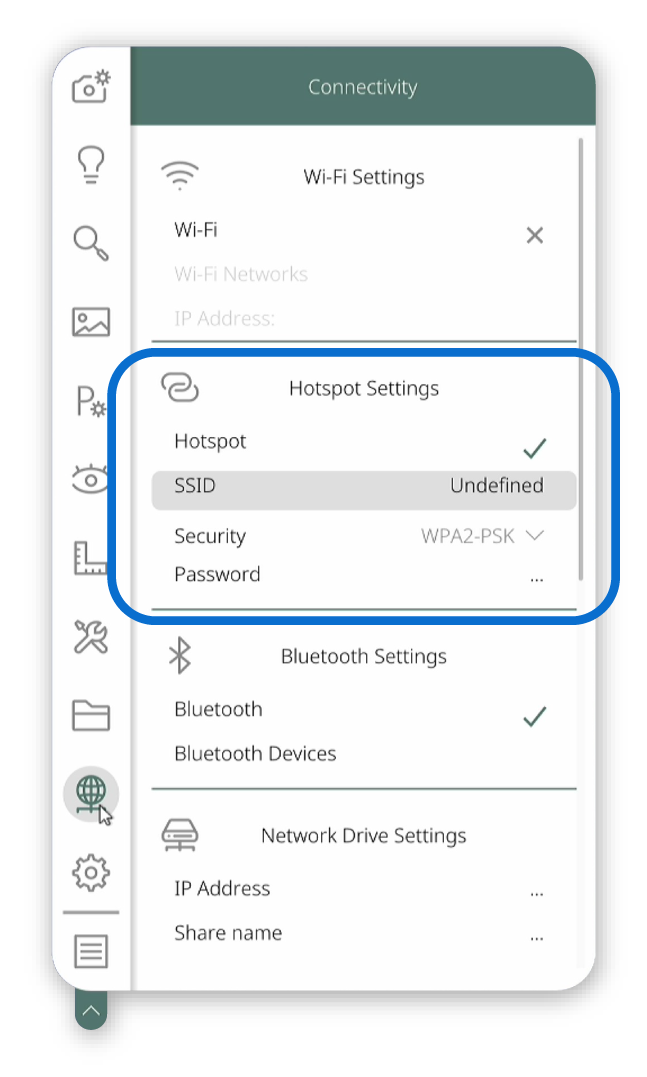

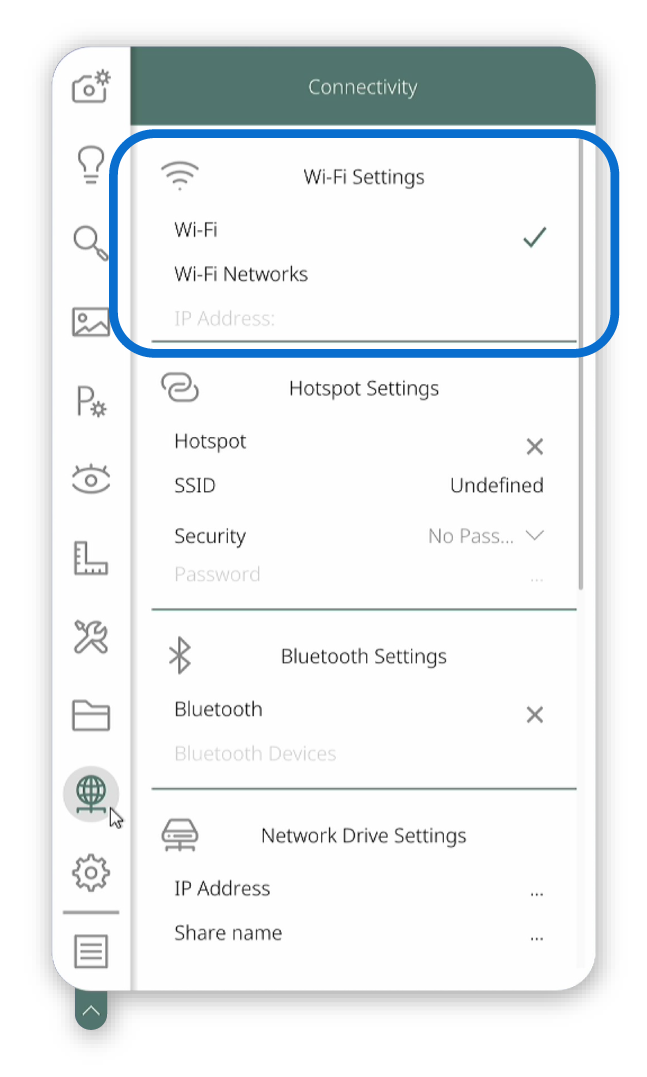

1. WIFI: configurar la conexión WIFI.

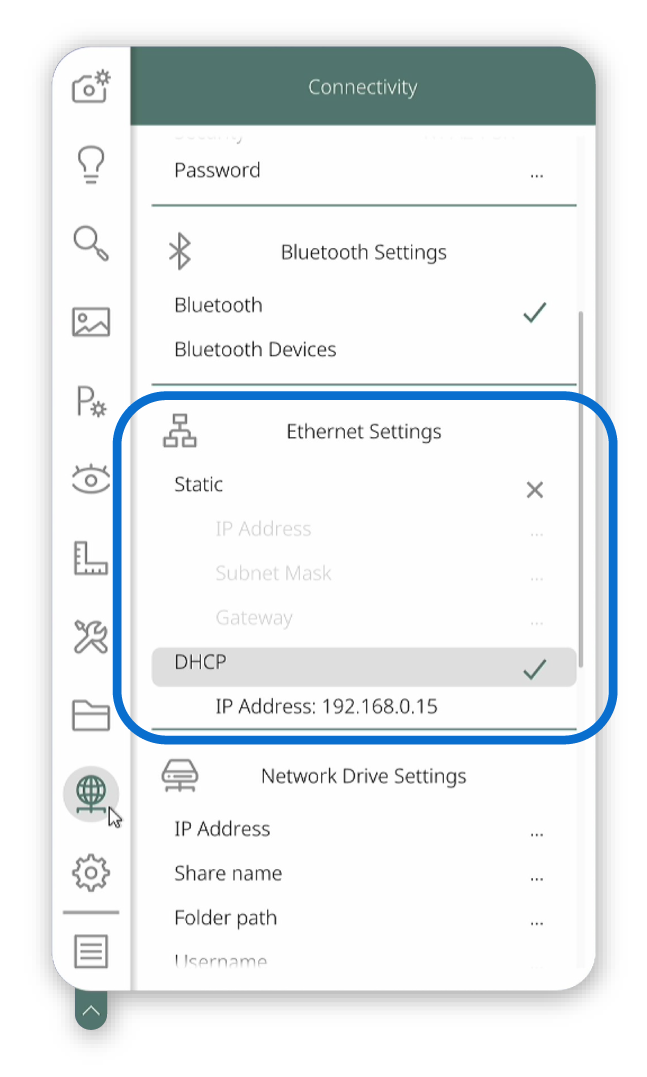

2. Ethernet: configurar la conexión Ethernet.

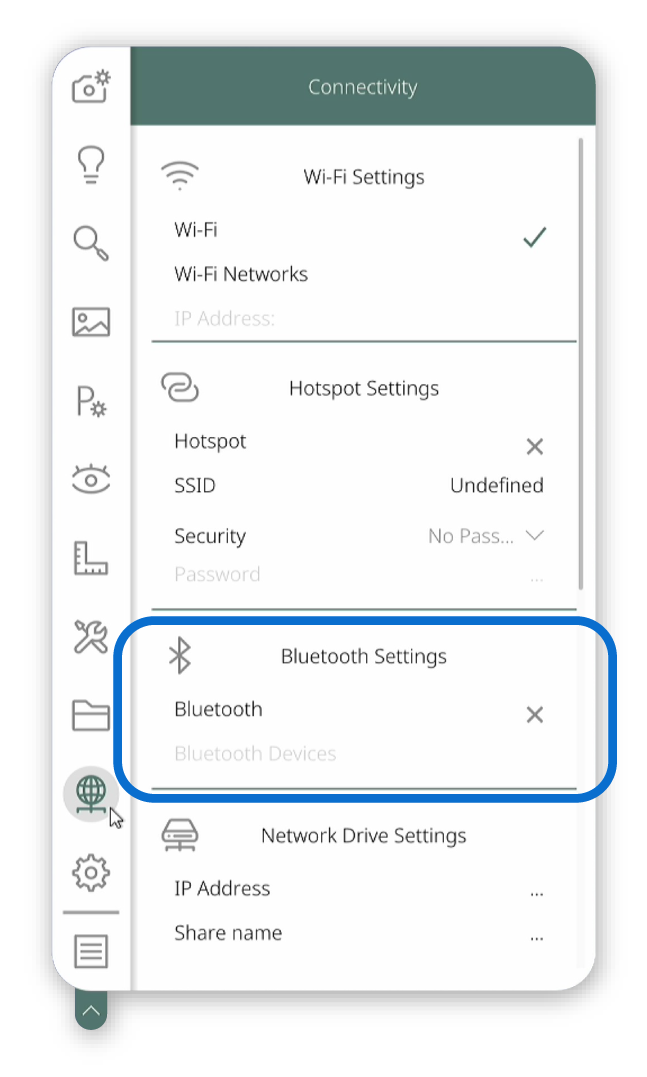

3. Bluetooth: abrir el administrador de dispositivos y la transferencia de archivos.

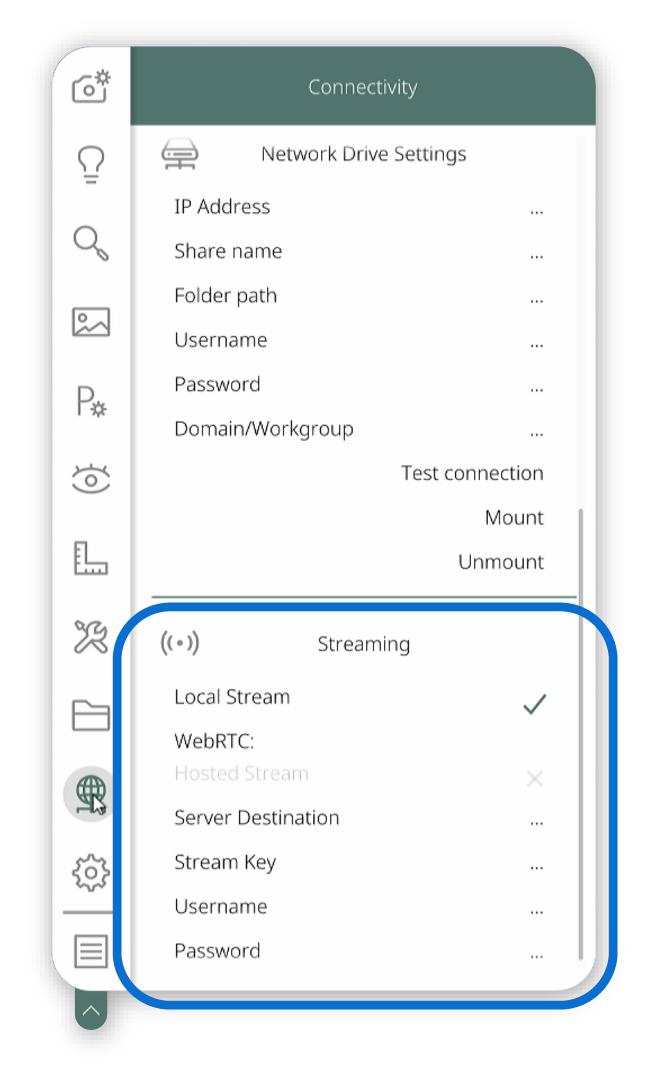

4. Transmisión de video: iniciar, detener y configurar la función de transmisión de video.

Para obtener más información, siga este enlace.

Sistema

Este submenú permite ajustar toda la configuración relacionada con la conectividad del sistema. Contiene 4 secciones:

1. Interfaz de usuario: configurar el idioma deseado y el diseño de la interfaz gráfica.
2. Configuración del sistema: configurar la información del sistema y restablecer los valores de fábrica.
3. Información: consultar la información del producto.

Para obtener más información, siga este enlace.

Control de cuadrantes

El control de cuadrantes se utiliza para administrar cuadrantes de luz individuales en la luz de superficie. Seleccione un cuadrante para activar o desactivar la salida de luz correspondiente. La visibilidad del control de cuadrantes también se puede activar o desactivar de forma independiente en la interfaz de usuario según sea necesario.

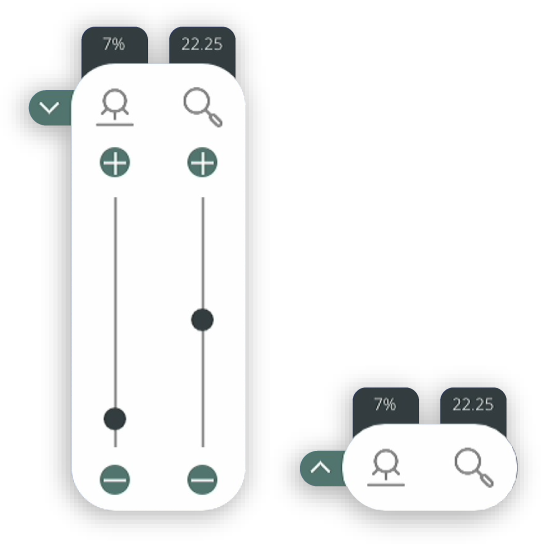

Barra deslizante de iluminación y zoom

La barra deslizante se utiliza para ver y ajustar la configuración de iluminación y zoom. Cuando está contraída, muestra los valores actuales de iluminación y el nivel de zoom para consultarlos rápidamente. Expanda la barra para acceder a los controles deslizantes que permiten ajustar de forma rápida y precisa la iluminación y el zoom directamente desde la interfaz de usuario. La barra deslizante se puede activar o desactivar según sea necesario.

Menú desplegable de preajustes

El menú desplegable de preajustes se utiliza para ver y seleccionar preajustes de iluminación. Cuando está contraído, muestra el preajuste seleccionado actualmente o indica que no hay ningún preajuste seleccionado. Expanda el menú para ver los preajustes disponibles y seleccionar uno diferente. El preajuste seleccionado se aplica inmediatamente después de seleccionarlo.

Indicador de modo especial

El indicador de modo especial se utiliza para identificar cuándo está activo un modo de funcionamiento especial y consultar las asignaciones de teclas asociadas. El indicador de modo aparece automáticamente al ingresar a opciones del menú que requieren esta función. Los modos compatibles incluyen ajuste puntual, calibración de dimensiones, anotaciones de reproducción de imágenes, congelación de imagen y medición. Cuando está activo, el indicador proporciona orientación específica del modo para ayudar con los controles y las acciones disponibles.

• Ejemplo de opción del menú controlada con mouse.

• Ejemplo de opción del menú controlada con teclado


Guía del usuario de EVO Cam AURA

GUI del panel táctil de AURA

Diseño

Página de inicio

La página de inicio de la pantalla táctil del panel frontal permite ver y editar las opciones principales del sistema que pueden usarse con frecuencia: zoom, iluminación de superficie, iluminación inferior, modo de enfoque, modo de exposición, vista general y captura de imágenes.

Una barra de navegación en la parte superior permite seleccionar entre las 3 páginas.

Página de iluminación

La página de iluminación de la pantalla táctil del panel frontal muestra opciones de iluminación más detalladas. Esta página permite activar o desactivar y aumentar o disminuir las opciones de iluminación, además de ajustar los controles de cuadrantes. Dependiendo de los accesorios de iluminación suministrados, el diseño de la página cambiará automáticamente.

Página de preajustes

Esta página de preajustes de la pantalla táctil del panel frontal permite activar los preajustes configurados mediante la GUI principal de AURA; se pueden guardar hasta 10 preajustes en el sistema.

Cualquier línea con el texto “Pxx” significa que hay un preajuste guardado disponible para seleccionar.

La marca indica qué preajuste está activo actualmente.

Una línea sin texto identifica un preajuste vacío.

Páginas de navegación

Las páginas de navegación están vinculadas a los “modos especiales” y aparecen automáticamente en la pantalla cuando se activa cualquiera de los siguientes modos:

❶ Ajuste de punto.

❷ Calibración de dimensiones.

❸ Anotaciones de reproducción de imágenes (escala).

❹ Anotaciones de reproducción de imágenes (desplazamiento).

❺ Congelación de imagen (escala).

❻ Congelación de imagen (desplazamiento).

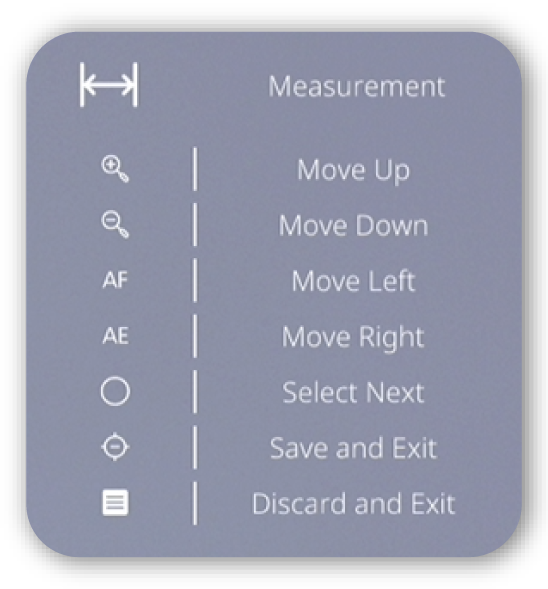

❼ Medición.

❽ Navegación por menús.

Descripción general del sistema: menús

Cámara

Enfoque

Enfoque automático

El modo de enfoque automático ajusta automáticamente el enfoque de la imagen para obtener una nitidez óptima. Al seleccionarlo, el sistema realiza una operación de enfoque y actualiza la imagen en consecuencia. Se pueden elegir dos opciones de enfoque automático:

Campo completo

Use el modo de enfoque automático de campo completo para optimizar automáticamente el enfoque en toda la imagen. Cuando se activa, el sistema analiza todo el campo de visión y ajusta el enfoque para lograr la mejor nitidez general. Este modo es adecuado para tareas generales de captura en las que se requiere un enfoque uniforme en toda la imagen.

Campo puntual

Use el modo de enfoque automático de campo puntual para optimizar automáticamente el enfoque dentro de un área específica de la imagen. Cuando se activa, el sistema ajusta el enfoque según la región puntual definida por el usuario, priorizando la nitidez en esa área. Este modo es útil cuando se requiere un enfoque preciso en una característica o punto de interés específico de la imagen.

La visibilidad del campo puntual se puede activar o desactivar. Esto resulta útil para ver la región puntual seleccionada actualmente sin editarla.

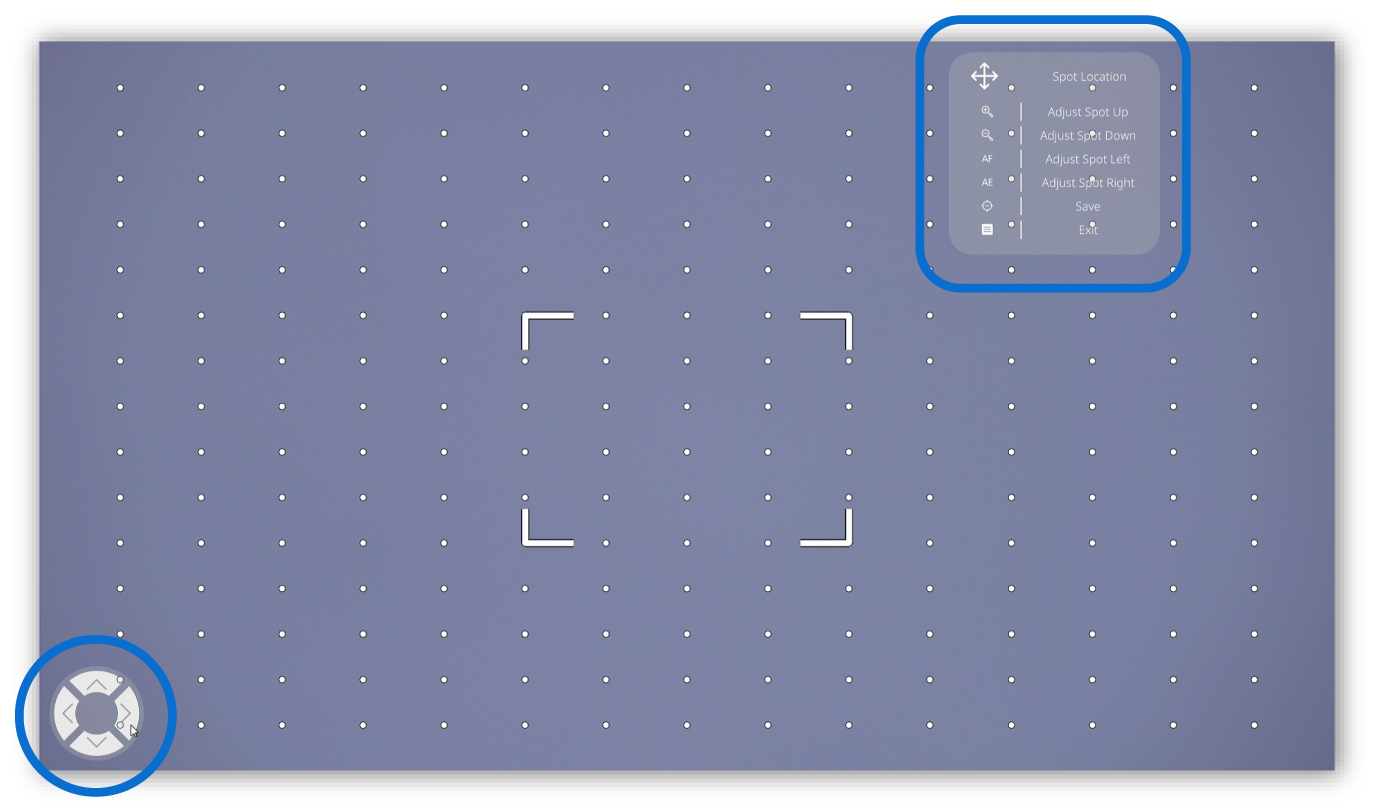

La región del campo puntual se puede redefinir. Al iniciar esta acción se activa uno de los “modos especiales”. El indicador de modo especial aparecerá en la GUI y, si se usa la variante táctil de AURA, la pantalla táctil mostrará la página de navegación correspondiente. A continuación se muestra el indicador de modo especial relacionado:

• Opción de menú controlada con el mouse.

• Opción de menú controlada mediante teclado.

La GUI del panel táctil de AURA muestra sus propios controles. Siga aquí para obtener más información sobre la página de navegación.

Enfoque manual

El modo de enfoque manual se utiliza para ajustar directamente el enfoque de la imagen mediante el control de nivel de enfoque. Al seleccionarlo, el nivel de enfoque se puede aumentar o disminuir para lograr la nitidez deseada. Este modo proporciona un control preciso del enfoque y es útil cuando el enfoque automático no produce el resultado requerido.

El nivel de enfoque se puede ajustar mediante el control deslizante.

Los valores que se pueden seleccionar: 0-inf

Exposición

Exposición automática

El modo de exposición automática se utiliza para ajustar automáticamente la exposición de la imagen y obtener un brillo y contraste óptimos. Al activarse, el sistema analiza la imagen y aplica los ajustes adecuados de apertura, ganancia y tiempo de exposición para lograr un resultado equilibrado. En el modo de exposición automática, el nivel de brillo se puede ajustar mediante el control deslizante. Se pueden elegir dos opciones de exposición automática:

Campo completo

Use el modo de exposición automática de campo completo para optimizar automáticamente la exposición en toda la imagen. Cuando se activa, el sistema analiza todo el campo de visión y ajusta la exposición para lograr un brillo y detalle equilibrados. Este modo es adecuado para tareas generales de captura en las que se requiere visibilidad de toda la escena.

El nivel de brillo de la exposición automática se puede ajustar mediante el control deslizante.

Los valores que se pueden seleccionar: 0-14

Campo puntual

Use el modo de exposición automática de campo puntual para optimizar automáticamente la exposición dentro de un área específica de la imagen. Cuando se activa, el sistema ajusta la exposición según la región puntual definida por el usuario, priorizando el brillo y el detalle en esa área. Este modo es útil cuando el área de interés requiere condiciones de exposición diferentes de las de la imagen circundante.

El nivel de brillo de la exposición automática se puede ajustar mediante el control deslizante.

Los valores que se pueden seleccionar: 0-14

La visibilidad del campo puntual se puede activar o desactivar. Esto resulta útil para ver la región puntual seleccionada actualmente sin editarla.

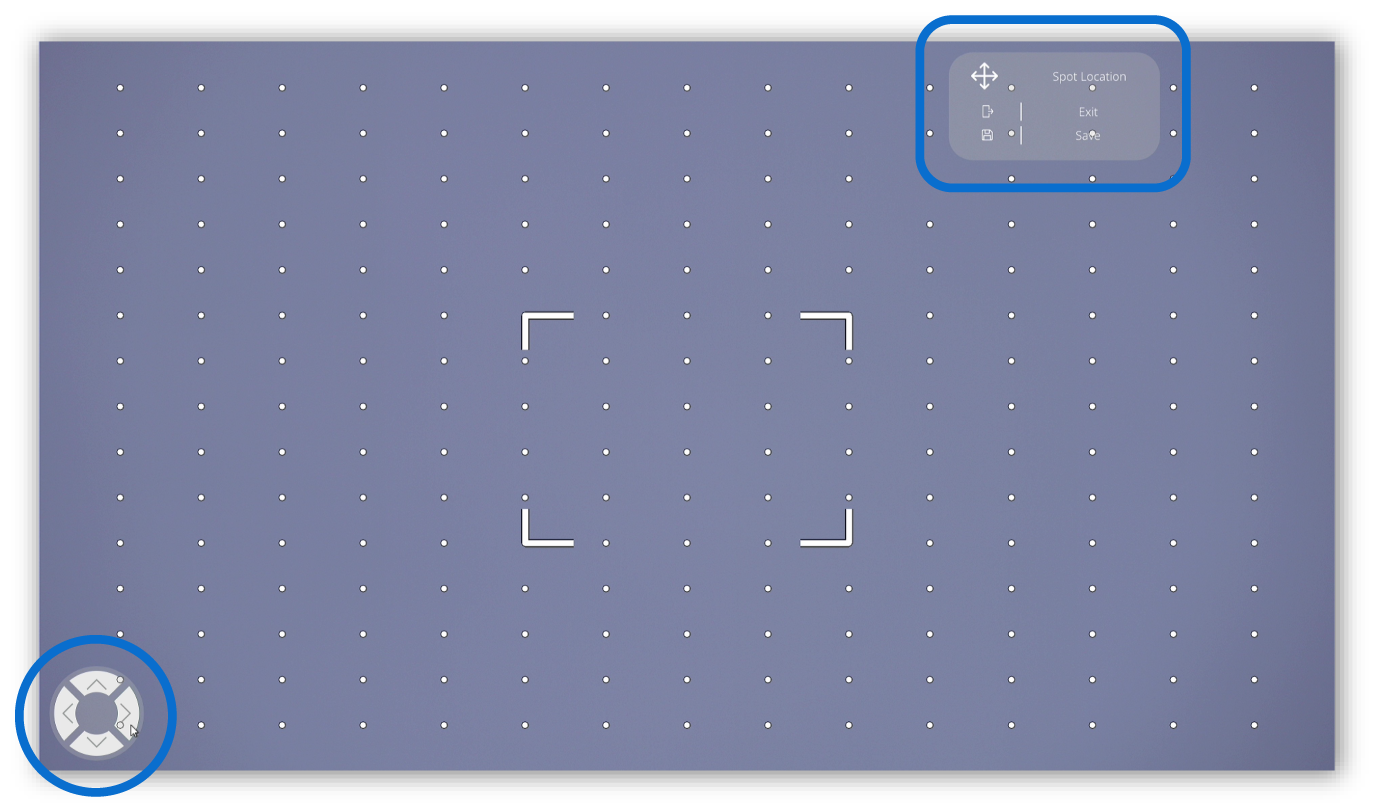

La región del campo puntual se puede redefinir. Al iniciar esta acción se activa uno de los “modos especiales”. El indicador de modo especial aparecerá en la GUI y, si se usa la variante táctil de AURA, la pantalla táctil mostrará la página de navegación correspondiente. A continuación se muestra el indicador de modo especial relacionado:

• Opción de menú controlada con el mouse.

• Opción de menú controlada mediante teclado.

Siga aquí para obtener más información sobre la página de navegación.

Exposición manual

Use el modo de exposición manual para ajustar directamente la configuración de exposición de la imagen. Al seleccionarlo, la exposición se puede controlar ajustando la apertura, la ganancia y el tiempo de exposición. Estos ajustes se pueden usar individualmente o en combinación para lograr el brillo y la calidad de imagen deseados. El modo de exposición manual proporciona un control preciso y es útil cuando la exposición automática no produce el resultado requerido.

Los valores de apertura, ganancia y tiempo de exposición se pueden ajustar mediante los controles deslizantes correspondientes.

Los valores de apertura que se pueden seleccionar: F14 - F1.6

Los valores de ganancia que se pueden seleccionar: 1-17

Los valores de tiempo de exposición que se pueden seleccionar: 1/10000 - 1/1

Prioridad de apertura

Use el modo de prioridad de apertura para controlar la exposición de la imagen manteniendo fija la configuración de apertura. Al seleccionarlo, se establecen la apertura y el nivel de brillo deseado, y el sistema ajusta automáticamente la ganancia y el tiempo de exposición para lograr el brillo especificado. Este modo es útil cuando controlar la cantidad de luz que entra al lente o mantener una profundidad de campo específica es el requisito principal.

Los valores de apertura y brillo de PA se pueden ajustar mediante los controles deslizantes correspondientes.

Los valores de apertura que se pueden seleccionar: F14 - F1.6

Los valores de brillo de PA que se pueden seleccionar: 0-14

Prioridad de obturador

Use el modo de prioridad de obturador para controlar la exposición de la imagen manteniendo fijo el tiempo de exposición. Al seleccionarlo, se establecen el tiempo de exposición y el nivel de brillo deseado, y el sistema ajusta automáticamente la apertura y la ganancia para lograr el brillo especificado. Este modo es útil cuando controlar el desenfoque por movimiento o mantener una duración de exposición específica es el requisito principal.

Los valores de tiempo de exposición y brillo de PO se pueden ajustar mediante los controles deslizantes correspondientes.

Los valores de tiempo de exposición que se pueden seleccionar: 1/10000 - 1/1

Los valores de brillo de PA que se pueden seleccionar: 0-14

Configuración de imagen

Balance de blancos

El balance de blancos ajusta el equilibrio de color de la imagen para garantizar que los colores se vean naturales bajo distintas condiciones de iluminación. Un balance de blancos correcto ayuda a mantener una reproducción precisa del color al compensar las variaciones en la temperatura de color de la fuente de luz.

El balance de blancos es una acción.

• Se presiona “Aplicar”.
• Aparece un mensaje emergente que indica “Balance de blancos en curso...”
• Al finalizar, el mensaje desaparece y suenan dos pitidos cortos.

Ganancia de color

La ganancia de color ajusta la intensidad y saturación de los colores de la imagen. Aumentar la ganancia de color realza la intensidad de los colores, mientras que disminuirla produce una apariencia más tenue.

El ajuste se puede modificar mediante el control deslizante de ganancia de color.

Los valores de nivel de ganancia de color que se pueden seleccionar: -4-10

Reducción de ruido

La reducción de ruido disminuye el ruido y el granulado visibles de la imagen, especialmente en condiciones de poca luz o cuando se utilizan ajustes de ganancia altos. Aumentar la reducción de ruido puede producir una imagen más uniforme, mientras que los ajustes más bajos conservan los detalles finos de la imagen.

La reducción de ruido se puede ajustar mediante el control deslizante.

Los valores de nivel de reducción de ruido que se pueden seleccionar: 0-10

Gamma

El ajuste de gamma modifica los tonos medios percibidos de la imagen de la cámara, dejando intactos los negros y blancos absolutos.

Estándar

Permite ajustar la gamma según una curva gamma estándar.

La compensación de gamma se puede ajustar mediante el control deslizante.

Los valores de compensación de gamma que se pueden seleccionar: -4-4

Lineal

Permite ajustar la gamma según una curva gamma lineal.

La compensación de gamma se puede ajustar mediante el control deslizante.

Los valores de compensación de gamma que se pueden seleccionar: -4-4

Patrón

Permite ajustar la gamma según una curva gamma de patrón estándar diferente.

La compensación de gamma se puede ajustar mediante el control deslizante.

Los valores de compensación de gamma que se pueden seleccionar: -5-5

Mejorador de visibilidad

El ajuste del mejorador de visibilidad adapta el contraste y aclara las sombras, haciendo visibles las áreas oscuras de una imagen sin sobreexponer las áreas más brillantes. Esto resulta útil para inspeccionar áreas con sombras oscuras.

El mejorador de visibilidad se puede ajustar mediante el control deslizante.

Los valores de nivel de reducción de ruido que se pueden seleccionar: -3-3

Modo blanco y negro

Use el modo blanco y negro para mostrar la imagen sin información de color. Cuando se activa, el sistema convierte la vista en vivo a escala de grises, resaltando el contraste, el brillo y los detalles estructurales. Este modo es útil para aplicaciones en las que no se requiere color y se prefiere una mayor claridad visual de las características.

El modo se puede activar o desactivar.

Alto rango dinámico

Esta configuración solo está disponible para las variantes de 1080p.

Active el modo de alto rango dinámico para mejorar los detalles de las escenas que contienen áreas muy brillantes y muy oscuras. Esta función mejora la visibilidad en las regiones de sombras y luces, ayudando a conservar la información de la imagen en sujetos de alto contraste.

El modo se puede activar o desactivar.

Modo infrarrojo

Active el modo infrarrojo para ampliar la sensibilidad de la cámara más allá del espectro de luz visible. Cuando está activado, se retira el filtro infrarrojo interno, lo que permite capturar longitudes de onda infrarrojas. Las imágenes se muestran en monocromo para incorporar información de luz visible e infrarroja. Para obtener imágenes exclusivamente infrarrojas, se pueden instalar filtros compatibles de transmisión IR (IR720) en el lente objetivo.

El modo se puede activar o desactivar.

Mejora de contraste

Use la mejora de contraste para ajustar el nivel de contraste de la señal de cámara mostrada. La función ofrece cuatro opciones: desactivada, baja, media y alta.

Cambie entre las opciones mediante el menú desplegable.

Volteo de espejo

Use el volteo de espejo para cambiar la orientación de la imagen mostrada. La función ofrece cuatro opciones:

• Desactivado: la imagen se muestra en su orientación original.
• Horizontal: voltea la imagen de izquierda a derecha.
• Vertical: voltea la imagen de arriba abajo.
• Ambos: aplica el volteo horizontal y vertical. Este ajuste resulta útil para adaptar la orientación de la pantalla a las preferencias del usuario o a requisitos de visualización específicos.

Cambie entre las opciones mediante el menú desplegable.

Iluminación

Iluminación de superficie

Luz anular

Luz anular es el término utilizado para el accesorio de iluminación que se instala en la base de AURA para proporcionar iluminación de superficie sin integración UV. Siga aquí para obtener más información sobre la instalación.

La luz anular se puede activar o desactivar.

El brillo de la luz se puede ajustar mediante el control deslizante.

Luz anular blanca

Luz anular blanca se refiere al accesorio de iluminación que se instala en la base de AURA para proporcionar iluminación de superficie con integración de iluminación estándar y UV. Siga aquí para obtener más información sobre la instalación. Luz anular blanca se refiere al ajuste de la parte no UV de este accesorio.

La luz anular blanca se puede activar o desactivar.

El brillo de la luz se puede ajustar mediante el control deslizante.

Luz anular UV

Luz anular UV se refiere al accesorio de iluminación que se instala en la base de AURA para proporcionar iluminación de superficie con integración de iluminación estándar y UV. Siga aquí para obtener más información sobre la instalación. Luz anular UV se refiere al ajuste de la parte UV de este accesorio.

La luz UV puede ser útil para detectar recubrimientos conformales fluorescentes, residuos de fundente, contaminación y grietas.

La luz anular UV se puede activar o desactivar.

El brillo de la luz se puede ajustar mediante el control deslizante.

Control de cuadrantes

Todas las opciones de iluminación de superficie pueden controlarse por cuadrantes, de modo que las secciones del anillo de luz se puedan encender y apagar de manera independiente. Esta función ofrece cuatro opciones: frontal, izquierda, derecha y posterior.

Los cuadrantes se pueden activar o desactivar.

Iluminación inferior

Luz inferior

La luz inferior se refiere al accesorio de iluminación que se instala en el soporte de AURA y permite iluminar el objeto desde abajo. Siga aquí para obtener más información sobre la instalación.

La luz inferior se puede activar o desactivar.

El brillo de la luz se puede ajustar mediante el control deslizante.

Aumento

Configuración del aumento

Modo de tamaño del monitor

El tamaño del monitor se puede identificar de dos maneras: automática y manual.

Automático

Usar el modo de tamaño automático del monitor es la forma más sencilla de que el sistema AURA identifique qué monitor se está utilizando.

Esta opción se puede activar o desactivar.

Manual

Usar el modo de tamaño manual del monitor resulta útil cuando no se reconoce un monitor o cuando tiene un tamaño poco común.

Esta opción se puede activar o desactivar.

El tamaño se ajusta mediante un control deslizante que se activa cuando se enciende el modo manual.

Selección de lente

Esto se refiere a la selección del lente de aumento conectado a la base de AURA. Se puede cambiar con frecuencia para distintas aplicaciones. Siga aquí para consultar las instrucciones de instalación.

La selección del lente se establece mediante el menú desplegable. Están disponibles las siguientes opciones:

• Detección automática: el sistema detecta la identificación única de la PCB integrada en el lente y muestra el valor.
• Aumento específico del lente: x0.45, x0.62, x1.0, x1.5, x2.0, visor 360, 2D, 3D, 4D, 5D, micro 5x, micro 10x, otro.

Zoom digital

AURA puede hacer zoom óptico y aplicar mejora digital.

La selección del zoom digital se establece mediante el menú desplegable. Están disponibles las siguientes opciones:

• desactivado: AURA estará limitado únicamente al zoom óptico.
• activado x2: AURA estará limitado a un zoom digital de hasta x2.
• activado x12: AURA estará limitado a un zoom digital de hasta x12.

Campo óptimo

Campo óptimo se refiere a la restricción del zoom mínimo para reducir cualquier viñeteado del lente instalado. Campo completo permite utilizar todo el rango de zoom del lente.

Esta opción se puede activar o desactivar.

Zoom a

Se puede establecer un aumento conocido del sistema sin activar el zoom. Esto puede resultar útil cuando hay una característica específica que se desea inspeccionar a continuación, pero no es necesario activarla de inmediato.

Use el control deslizante para establecer la función “zoom a”. Presione “Aplicar” cuando sea necesario activar el valor deseado.

Nota: Es posible que no se pueda alcanzar el valor deseado debido a otras restricciones de configuración: rango de zoom, ajustes de zoom digital, ajustes de campo óptimo y ajustes de límite de zoom).

Límite de zoom

La función de límite de zoom restringe el rango de zoom disponible al definir valores de aumento mínimo y máximo del sistema.

Este modo se puede activar o desactivar.

Los valores de zoom mínimo y máximo se pueden ajustar mediante los controles deslizantes.

Medios

Botón de medios

El botón de medios es el botón de acceso rápido que aparece en varios lugares del producto AURA: uno en el botón mecánico de AURA, uno en el AURA con panel táctil y uno en la esquina superior derecha de la GUI principal. Permite configurar un acceso directo para una operación común.

Se pueden activar las siguientes asignaciones del botón de medios:

• Capturar imagen: se guarda una imagen de la pantalla.
• Capturar imagen como: se guarda una imagen de la pantalla y aparece una ventana emergente para cambiar el nombre del archivo.
• Congelar imagen: se congela la imagen proveniente de la cámara mientras permanecen disponibles las operaciones de desplazamiento, zoom y menú.
• Grabación de video: se puede iniciar y detener la grabación de video de la pantalla.

Botón mecánico de AURA:

AURA con pantalla táctil:

Captura de imágenes

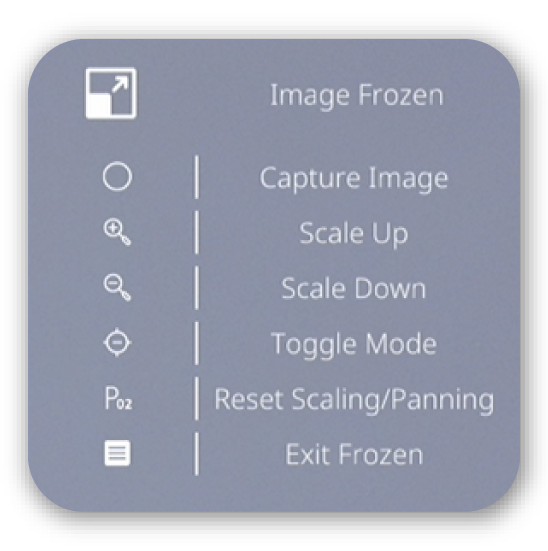

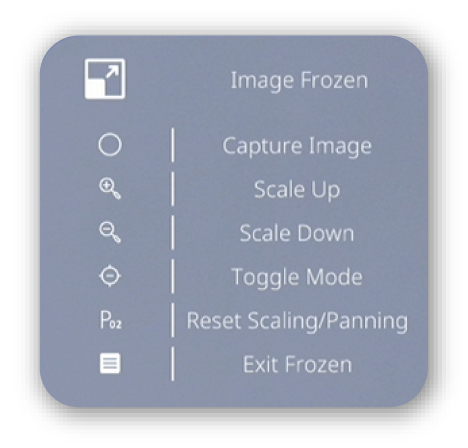

Congelar imagen / Descongelar imagen

La imagen en pantalla se puede congelar o descongelar.

Congelar imagen / Descongelar imagen es una acción y al iniciarla se activa uno de los “modos especiales”. El indicador de modo especial aparecerá en la GUI y, si se usa la variante táctil de AURA, la pantalla táctil mostrará la página de navegación correspondiente. A continuación se muestra el indicador de modo especial relacionado:

• Opción de menú controlada con el mouse.

• Opción de menú controlada mediante teclado.

Siga aquí para obtener más información sobre la página de navegación.

Capturar imagen

Se puede guardar una imagen de la señal de la cámara con un nombre de archivo definido por el sistema.

Capturar imagen es una acción.

• Se presiona “Capturar imagen”.
• Aparece un mensaje emergente que indica “Guardando imagen en la memoria interna”.
• Al finalizar, aparece un mensaje emergente que indica “Imagen guardada con el nombre xxxx”.

Capturar imagen como

Se puede guardar una imagen de la señal de la cámara y definir inmediatamente un nombre de archivo único.

Capturar imagen como es una acción.

• Se presiona “Capturar imagen como”.
• Aparece el explorador de archivos y se debe navegar hasta la carpeta correcta.
• Una vez seleccionada la ubicación del archivo, aparece un mensaje emergente que indica “Guardando imagen en xxxx”.
• Al finalizar, aparece un mensaje emergente que indica “Imagen guardada con el nombre xxxx”.

Ubicación de guardado predeterminada

Determina en qué dispositivo de almacenamiento se guarda una imagen de manera predeterminada.

La ubicación de guardado predeterminada se puede alternar entre las siguientes opciones:

• USB: guardar en la memoria USB insertada en AURA.
• Memoria interna: guardar en la memoria interna de AURA (64 GB, variante 1080p; 128 GB, variante 4K).
• Ubicación de red: guardar en una ubicación de la red si se configuró la conexión de red.

Formato de archivo

Al guardar imágenes, se puede elegir entre los formatos PNG o JPG.

La selección del formato de archivo se puede alternar mediante el menú desplegable.

Nombre de archivo predeterminado

Se puede establecer el nombre de archivo predeterminado con el que se guardará la captura de imagen.

El nombre de archivo predeterminado se puede alternar entre el nombre predeterminado y uno definido por el usuario.

Si se activa la opción definida por el usuario, aparece la opción Nombre de archivo del usuario.

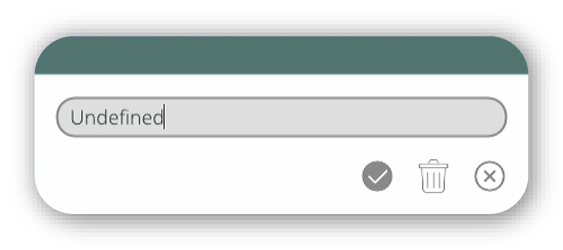

El nombre de archivo del usuario se puede cambiar. Esta es una acción:

• Se presiona “Nombre de archivo del usuario”.
• Aparece una ventana emergente de texto que permite ingresar una contraseña.
• La contraseña se puede confirmar o cancelar, lo que cierra la ventana emergente de texto.

Marca de tiempo

Se puede elegir mostrar una marca de tiempo en una imagen guardada para fines de trazabilidad.

La marca de tiempo se puede activar o desactivar.

Barra de escala

Se superpone en las imágenes guardadas para proporcionar una referencia visual del aumento y la escala, sin requerir que el usuario realice una calibración de dimensiones.

El cálculo de la barra de escala se basará en los siguientes parámetros del sistema:

• Nivel de zoom actual.
• Tipo de lente detectado o seleccionado (lente objetivo).
• Tipo de cámara (tamaño y resolución del sensor).

La barra de escala se puede activar o desactivar.

Incluir GUI

Se puede establecer la visibilidad de los elementos de la GUI al capturar imágenes.

La inclusión de la GUI se puede activar o desactivar.

Marca de agua

Se puede establecer la visibilidad de una imagen de marca de agua sobre una imagen capturada. La marca de agua debe estar en formato PNG.

Para seleccionar el archivo de marca de agua, se presiona “Seleccionar archivo”, lo que activa la ventana emergente del administrador de archivos.

El nombre del archivo se muestra una vez seleccionado.

Preajustes

Teclas de acceso rápido

Las teclas de acceso rápido son los 3 botones etiquetados “1”, “2” y “3” en la versión de AURA con botón mecánico. Cada tecla de acceso rápido se puede asignar a una de las 10 ranuras de preajuste o a “ninguno”.

Teclas de acceso rápido 1-3

Los preajustes del 1 al 10 se pueden asignar a las teclas de acceso rápido 1-3. Esto resulta útil para aplicar rápida y cómodamente configuraciones del sistema de uso frecuente.

El preajuste asignado se establece mediante el menú desplegable.

Preajustes

Un preajuste es un conjunto predefinido de configuraciones del sistema que se puede guardar y aplicar como una sola configuración. Los preajustes permiten cambiar rápidamente entre configuraciones del sistema de uso frecuente sin ajustar manualmente cada configuración individual.

Preajustes 1-10

El sistema permite guardar hasta 10 preajustes. El preajuste activado se muestra mediante una marca verde a la derecha del nombre del preajuste y también en la función de GUI de preajustes. Cada preajuste es un menú desplegable con las siguientes 5 opciones:

• Aplicar: aplica el preajuste guardado en la ranura 1-10.
• Guardar: guarda la configuración actual del sistema en la ranura 1-10.
• Importar: abre el administrador de archivos para seleccionar un preajuste guardado.
• Exportar: abre el administrador de archivos para guardar el preajuste actual.
• Borrar: elimina la configuración del sistema guardada actualmente de la ranura de preajuste indicada.

Inspección

Anotaciones

La función de anotaciones permite agregar, editar y administrar marcas gráficas y de texto en una imagen para resaltar, identificar o comunicar información.

Barra de herramientas de anotaciones

La barra de herramientas de anotaciones contiene diversas funciones de anotación. La herramienta de anotación seleccionada actualmente aparece resaltada claramente y la interfaz indica si el modo de anotación está activo o inactivo.

La barra de herramientas se puede activar o desactivar.

Funciones de la barra de herramientas

Modo de selección

Use el clic izquierdo para seleccionar una o varias anotaciones. Como alternativa, puede mantener presionado el clic izquierdo y arrastrar sobre varias anotaciones; después, suéltelo para seleccionar todas las anotaciones dentro del cuadro delimitador. Esto permite editar, mover o eliminar los elementos seleccionados.

Anotaciones de formas de dibujo

Están disponibles las siguientes formas de anotación:

• Flecha
• Línea
• Círculo
• Rectángulo
• Referencia angular
• Etiquetado automático
• Dimensión automática

Para crear una forma, seleccione la herramienta requerida y haga clic y arrastre sobre la imagen.

También se pueden agregar etiquetas a las formas.

Anotaciones de texto

Se puede agregar texto a la imagen seleccionando la herramienta de texto, haciendo clic en la ubicación requerida e ingresando el texto mediante el teclado.

Edición de anotaciones

Las anotaciones existentes se pueden modificar después de crearlas. Las funciones de edición compatibles incluyen:

• Mover anotaciones
• Cambiar el tamaño de las anotaciones
• Girar anotaciones, cuando corresponda
• Cambiar propiedades de las anotaciones, como el color, el grosor de línea y el contenido del texto

Mover, cambiar el tamaño o eliminar anotaciones

Las anotaciones se pueden seleccionar individualmente para editarlas o eliminarlas. Las anotaciones seleccionadas se pueden mover, cambiar de tamaño o eliminar mediante la función de eliminación.

Cambiar el color de las anotaciones

Se puede modificar el color de las líneas, las formas y el texto. Seleccione una o varias anotaciones, haga clic en la pestaña de colores y seleccione un color nuevo mediante la muestra predefinida de colores de alto contraste.

Cambiar el grosor de línea

El grosor de las líneas y los bordes de las formas se puede ajustar para adaptarlo a la pantalla. Los grosores de línea se pueden establecer dentro del rango compatible con la resolución actual.

Cambiar el tamaño de fuente

El tamaño de las anotaciones de texto se puede ajustar para mejorar la legibilidad y adaptarlo a los requisitos de la pantalla. Al seleccionar texto, la barra de herramientas cambia a la barra de herramientas de texto y se puede cambiar el tamaño.

Capturar y guardar imágenes anotadas

Las imágenes se pueden capturar y guardar con todas las anotaciones representadas permanentemente en la imagen. El archivo guardado contiene la imagen original y todas las anotaciones visibles combinadas en una sola imagen.

Funciones

La barra de herramientas de anotaciones también contiene las funciones de la barra de herramientas de dimensiones. Consulte aquí para obtener más información.

Superposiciones

La función de superposición permite mostrar una imagen de superposición creada por el usuario sobre la transmisión de video actual. Hay 3 espacios para guardar superposiciones y cada uno se puede activar y desactivar.

Superposición 1-3

Se puede importar y guardar una imagen (en formato PNG) mediante el menú de la GUI. Seleccionar un archivo es una acción:

• Se presiona «Select File».
• Aparecerá el explorador de archivos y se deberá navegar hasta la carpeta correcta.
• Una vez seleccionada la ubicación del archivo, aparecerá un mensaje emergente que indicará «Importing overlay to slot xxxx».
• Cuando termine, aparecerá un mensaje emergente que indicará «Importing overlay successfully».
• El nombre de visualización de «Selected File» aparecerá en el menú.

El comportamiento de escalado se puede alternar entre escalar con el zoom o no escalar con el zoom.

Presione «clear file» para eliminar el archivo seleccionado del espacio de superposición indicado.

Cada superposición se puede activar o desactivar.

Comparación

La función de comparación permite importar y guardar en el sistema una imagen determinada que se puede usar para compararla con la transmisión de video actual.

Nota: Esta función solo está disponible en el modo de mouse.

Comparación 1-3

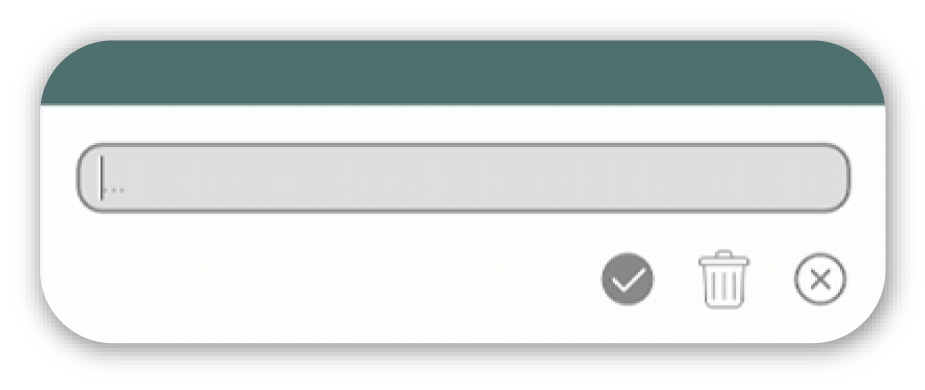

Se pueden importar y guardar imágenes de comparación en hasta 3 espacios. Importar una imagen es una acción:

• Se presiona «Select File».
• Aparecerá el explorador de archivos y se deberá navegar hasta la carpeta correcta.
• El archivo seleccionado se puede confirmar o cancelar, lo que cierra el cuadro emergente.
• El nombre de visualización de «Selected File» aparecerá en el menú.

Presione «clear file» para eliminar el archivo seleccionado del espacio de superposición indicado.

El método de comparación consiste en alternar entre la transmisión en vivo y la imagen de comparación. Los tiempos de activación y desactivación del pulso se pueden establecer con duraciones de 0.25 a 2.5 segundos.

Cada comparación se puede activar o desactivar. Solo un espacio de comparación puede estar activo a la vez.

Mira

Esta función muestra una marca de mira de referencia fija sobre la imagen en vivo para ayudar a centrar, alinear, identificar características y realizar inspecciones repetibles de la muestra.

Mira

La función Mira se puede configurar como desactivada, activada (corta) o activada (larga).

Color

El color de la mira se puede seleccionar de una paleta predeterminada de colores de alto contraste.

Apilamiento de enfoque

La función de apilamiento de enfoque captura varias imágenes a lo largo del rango de enfoque de la cámara y las procesa en una sola imagen estática con una profundidad de campo efectivamente mejorada. Esta imagen se puede guardar. Se pueden definir los puntos de enfoque inicial y final, así como la cantidad de imágenes.

Ejecutar

El apilamiento de enfoque es una acción:

• Se presiona «Run».
• Aparecerá un mensaje emergente que indicará «Focus Stacking Capturing Images x/10».
• Aparecerá un segundo mensaje emergente que indicará «Focus Stacking Processing».
• Cuando termine, aparecerá un mensaje final que indicará «Focus Stacking Complete».

Enfoque mínimo

El enfoque mínimo permite establecer el enfoque en el punto más alto del objeto, más cercano al lente.

El enfoque mínimo se puede ajustar mediante el control deslizante.

Enfoque máximo

El enfoque máximo permite establecer el enfoque en el punto más bajo del objeto, más alejado del lente.

El enfoque máximo se puede ajustar mediante el control deslizante.

Cantidad de imágenes

Esta configuración determina cuántas imágenes se toman en el apilamiento de enfoque. Aumentar la cantidad de imágenes incrementa el tiempo de procesamiento; sin embargo, proporciona mayor claridad en todo el rango de enfoque.

La cantidad de imágenes se puede ajustar mediante el control deslizante.

Restablecer

Restablece la configuración del apilamiento de enfoque y vuelve a la vista en vivo.

Dimensionamiento

Dimensionamiento

La barra de herramientas de dimensionamiento comparte funciones con la barra de herramientas de anotación, por lo que al activarla o desactivarla se muestra la misma barra de herramientas que la de anotación.

Barra de herramientas de dimensionamiento

La barra de herramientas se puede activar o desactivar.

Funciones de la barra de herramientas

Funciones de anotación

La barra de herramientas de dimensionamiento también incluye las funciones de la barra de herramientas de anotación. Consulte aquí para obtener más información.

Funciones de dimensionamiento

Las formas pueden mostrar automáticamente las dimensiones X e Y. Esta función es útil para identificar el tamaño de las características de interés.

Esta función se puede activar y desactivar.

Unidades

Se pueden seleccionar las unidades del sistema.

Alternar entre las opciones mediante el menú desplegable.

Las opciones disponibles son: centímetros (cm), milímetros (mm), micrómetros (μm), pulgadas, milésimas de pulgada y décimas.

Barra de herramientas de dimensionamiento

La barra de herramientas se puede activar o desactivar.

Guía del área calibrada

El área calibrada se puede activar o desactivar.

Medición con mira

La función de medición con mira permite establecer dos miras en distintas ubicaciones de la pantalla y muestra una medición en vivo de las dimensiones X, Y y D en la parte inferior.

La herramienta de medición con mira se puede activar o desactivar.

• Opción de menú controlada por mouse.

• Opción de menú controlada por teclado.


La herramienta de medición con mira se puede ajustar aquí. Esto activa un «modo especial» y aparece una leyenda única que proporciona orientación durante el uso de la herramienta, según el modo de interacción utilizado: teclado, mouse o táctil.

Calibración

La función de calibración permite configurar con precisión la medición del sistema usando una característica de referencia de dimensión conocida.

La calibración es una acción y al ingresar a esta acción se activa uno de los «modos especiales». El indicador de modo especial aparecerá en la GUI y, si se está utilizando la variante táctil de AURA, la pantalla táctil mostrará la página de navegación correspondiente. A continuación se muestra el indicador de modo especial relacionado:

• Opción de menú controlada por mouse.

• Opción de menú controlada por teclado.

Restablecer punto de calibración

Esto elimina toda la información relacionada con la calibración del sistema. Será necesario volver a calibrar el sistema antes de utilizar las funciones de dimensionamiento.

Lente

Muestra los detalles del estado del sistema cuando se calibró.

Utilidades

Modo supervisor

En el modo supervisor, ciertas funciones se pueden bloquear o desbloquear en todo el menú de configuración de AURA. Esta función es útil para evitar que la configuración se cambie accidentalmente o sin autorización.

Modo supervisor

El modo supervisor se puede activar o desactivar.

Cuando el modo supervisor está desactivado, todas las funciones están desbloqueadas, independientemente de la configuración del supervisor.

Establecer/cambiar contraseña

Esta configuración permite escribir una contraseña para realizar cambios en esta opción.

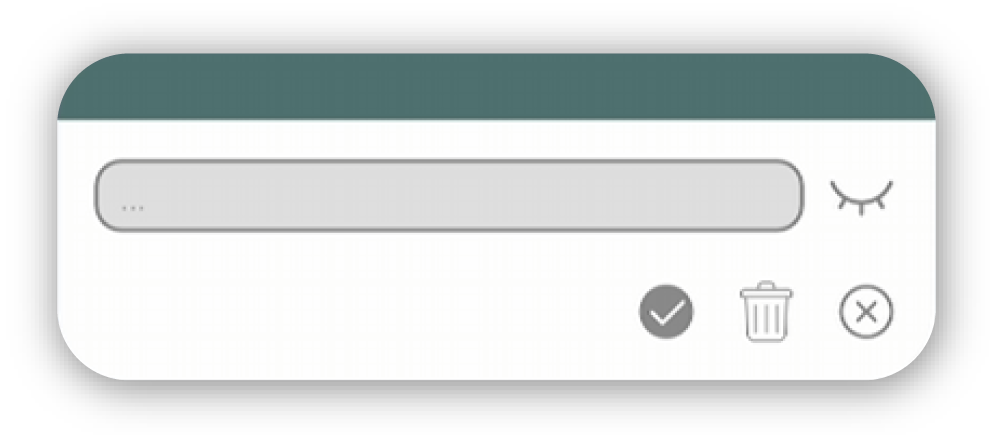

La contraseña se puede cambiar. Esta es una acción:

• Se presiona «Set Password».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar una contraseña.
• La contraseña se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Configuración

La configuración permite seleccionar qué funciones se bloquean o desbloquean.

Las funciones bloqueadas o desbloqueadas se pueden cambiar. Esta es una acción:

• Se presiona «Set Features».
• Aparece una ventana emergente que permite seleccionar o anular la selección de funciones.
• Una función bloqueada se indica mediante el ícono de candado cerrado y una desbloqueada mediante el ícono de candado abierto.
• La selección se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Administrador de archivos

Administrador de archivos

Esta función permite acceder al widget del explorador de archivos. El administrador de archivos cuenta con varias funciones para facilitar la navegación por el explorador de archivos:

❶ Subir un directorio.

❷ Actualizar.

❸ Crear un directorio nuevo.

❹ Cambiar el nombre del elemento seleccionado.

❺ Eliminar los elementos seleccionados.

❻ Cortar los elementos seleccionados.

❼ Copiar los elementos seleccionados.

❽ Activar o desactivar la vista previa de imágenes.

Si selecciona un archivo y presiona copiar ❼ , aparecerán las siguientes opciones:

❾ Pegar los elementos seleccionados en el directorio.

❿ Borrar la selección actual de cortar/copiar.

Conectividad

Configuración de Wi‑Fi

La conectividad Wi‑Fi se puede activar o desactivar.

Redes Wi‑Fi

Las redes Wi‑Fi disponibles y conectadas se pueden mostrar y seleccionar. Esta es una acción:

• Se presiona «Wi-Fi Network».
• Aparece una ventana emergente que permite seleccionar o anular la selección de las conexiones Wi‑Fi disponibles.
• Una marca verde muestra qué opción de Wi‑Fi está seleccionada actualmente.
• La intensidad de la señal se muestra mediante la cantidad de barras de Wi‑Fi que aparecen junto a cada opción.
• La selección se puede confirmar o cancelar, lo que cierra la ventana emergente.

Dirección IP

La dirección IP se muestra como un valor.

Configuración del punto de acceso

El punto de acceso se puede activar o desactivar.

SSID

Al hacer clic en «SSID», se puede establecer el SSID del punto de acceso (nombre de red) mediante un cuadro de texto emergente.

Seguridad

Se puede seleccionar el modo de seguridad del punto de acceso. Los modos de seguridad disponibles son:

• WPA2-PSK - predeterminado.
• WPA3-PSK - si el hardware lo admite.
• Abierto - sin contraseña (con mensaje de advertencia).

Contraseña

La contraseña del punto de acceso se puede cambiar. Esta es una acción:

• Se presiona «Password».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar una nueva contraseña.
• La nueva contraseña se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Configuración de Bluetooth

La conectividad Bluetooth se puede activar o desactivar.

Dispositivos Bluetooth

Los dispositivos Bluetooth disponibles y conectados se pueden mostrar y seleccionar. Esta es una acción:

• Se presiona «Bluetooth Devices».
• Aparece una ventana emergente que permite seleccionar o anular la selección de las conexiones Bluetooth disponibles.
• Una marca verde muestra qué opción de Bluetooth está seleccionada actualmente.
• La selección se puede confirmar o cancelar, lo que cierra la ventana emergente.

Configuración de Ethernet

Hay dos formas de definir la dirección IP para una conexión Ethernet: estática y DHCP.

Estática

Las direcciones IP estáticas se configuran manualmente y permanecen permanentes.

La dirección IP, la máscara de subred y la puerta de enlace se pueden definir. Esta es una acción:

• Se presiona «IP Address», «Subnet Mask» o «Gateway».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar información.
• La entrada se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

DHCP

DHCP es un protocolo automatizado de administración de direcciones que asigna direcciones IP a dispositivos en una red.

Se muestra la dirección IP asignada.

Configuración de unidad de red

La configuración de unidad de red permite configurar y acceder a la unidad de red, que se puede usar para importar y exportar datos mediante el protocolo de uso compartido de archivos de red SMB.

Para obtener más información sobre la unidad de red a la que se conectará, comuníquese con el equipo de soporte de TI de la empresa propietaria de esta unidad AURA.

Dirección IP

La dirección IP se puede cambiar. Esta es una acción:

• Se presiona «IP Address».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar una dirección.
• La dirección se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Nombre del recurso compartido

El nombre del recurso compartido de la unidad de red se puede cambiar. Esta es una acción:

• Se presiona «Share Name».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar un nombre de recurso compartido.
• El nombre del recurso compartido se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Ruta de la carpeta

La ruta de la carpeta se puede cambiar. Esta es una acción:

• Se presiona «Folder Path».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar una ruta de carpeta.
• La ruta de la carpeta se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Nombre de usuario

El nombre de usuario se puede cambiar. Esta es una acción:

• Se presiona «Username».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar un nombre de usuario.
• El nombre de usuario se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Contraseña

La contraseña se puede cambiar. Esta es una acción:

• Se presiona «Password».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar una contraseña.
• La contraseña se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Dominio/grupo de trabajo

El dominio/grupo de trabajo se puede cambiar. Esta es una acción:

• Se presiona «Domain / Workgroup».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar un dominio/grupo de trabajo.
• El dominio/grupo de trabajo se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Probar conexión

Permite verificar la conectividad y los permisos de la unidad seleccionada. Esta es una acción.

• Se presiona «Test Connection».
• Aparece una ventana emergente que indica si la conexión falló o fue exitosa.

Montar

Esto permite que AURA use la unidad de red seleccionada. Una vez conectada la unidad de red, no se puede modificar la configuración.

Desmontar

Esto elimina el uso de la unidad de red y permite cambiar la configuración.

Transmisión

Transmisión local

La transmisión local permite transmitir el video a través de una red compartida conectada por Wi‑Fi, Ethernet o punto de acceso.

Iniciar o detener una transmisión local es una acción:

• Se presiona «Local Stream».
• Aparece un mensaje que indica «Stream starting. Please wait.».
• El mensaje desaparecerá y aparecerá una dirección WebRTC que cualquier dispositivo conectado a la misma red que el AURA anfitrión puede usar para ver la transmisión.
• Una marca indica que la transmisión está activada.
• Para detener la transmisión, vuelva a presionar «Local Stream».
• Aparece un mensaje que indica «Stream stopping. Please wait.».
• El enlace se volverá inactivo.
• Una cruz indica que la transmisión ya no está activa.

Transmisión alojada

La transmisión alojada permite transmitir el video a través de un servidor seleccionado. Los dispositivos no necesitan estar en la misma red.

Comuníquese con el equipo de soporte de TI de la empresa propietaria de la unidad AURA para obtener más información sobre el servidor de transmisión seleccionado.

Iniciar o detener una transmisión alojada es una acción:

• Se presiona «Hosted Stream».
• Aparece un mensaje que indica «Stream starting. Please wait.».
• El mensaje desaparecerá.
• Una marca indica que la transmisión está activada.
• Para detener la transmisión, vuelva a presionar «Local Stream».
• Aparece un mensaje que indica «Stream stopping. Please wait.».
• El enlace se volverá inactivo.

Destino del servidor

El destino del servidor se puede cambiar. Esta es una acción:

• Se presiona «Server Destination».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar un destino de servidor.
• El destino del servidor se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Clave de transmisión

La clave de transmisión se puede cambiar. Esta es una acción:

• Se presiona «Stream Key».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar una clave de transmisión.
• La clave de transmisión se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Nombre de usuario

El nombre de usuario de transmisión se puede cambiar. Esta es una acción:

• Se presiona «Username».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar un nombre de usuario.
• El nombre de usuario se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Contraseña

La contraseña de transmisión se puede cambiar. Esta es una acción:

• Se presiona «Password».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar una contraseña.
• La contraseña se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Sistema

Interfaz de usuario

Idioma

Se puede configurar el idioma de visualización del sistema.

El idioma se ajusta mediante el menú desplegable. Las opciones actuales son:

• Inglés
• Alemán
• Español (ES)
• Español (LA)
• Francés
• Italiano
• Japonés
• Chino
• Coreano
• Portugués brasileño

Distribución del teclado

Se puede configurar la distribución del teclado para los teclados en pantalla.

El idioma se ajusta mediante el menú desplegable. Las opciones actuales son:

• Inglés del Reino Unido (QWERTY)
• Inglés de EE. UU. (QWERTY
• Alemán (QWERTZ)

Modo de la barra de estado

Se puede cambiar el comportamiento de la barra de estado.

El modo de la barra de estado se ajusta mediante el menú desplegable. Las opciones actuales son:

• Activada: visible en todo momento.
• Al cambiar: visible solo durante 3 segundos cuando se realiza un cambio en el sistema.
• Solo aumento: se muestra una barra de estado reducida con únicamente la identificación del lente y el nivel de aumento.
• Desactivada: la barra de estado no es visible.

Indicador de modo

Se puede cambiar el comportamiento del indicador de modo.

El comportamiento del indicador de modo se ajusta mediante el menú desplegable. Las opciones actuales son:

• Activado: visible en todo momento.
• Al cambiar: visible solo durante 3 segundos cuando se realiza un cambio en el sistema.
• Desactivado: el indicador de modo no es visible.

GUI general

La visibilidad de las siguientes funciones de la GUI se puede activar o desactivar:

• Control deslizante de zoom
• Control deslizante de iluminación
• Botón de cámara
• Menú de ajustes preestablecidos
• Sonido del sistema
• Sonido de la pantalla táctil

Configuración del sistema

Nombre del sistema

Muestra el nombre único del sistema. Se muestra automáticamente como el código de serie establecido por Vision Engineering durante la fabricación. El nombre se puede editar. Esta es una acción.

• Se presiona «System Name».
• Aparece una ventana emergente con un cuadro de texto que permite ingresar un nombre del sistema.
• El nombre del sistema se puede confirmar o cancelar, lo que cierra la ventana emergente del cuadro de texto.

Modo de cámara

Permite seleccionar la resolución y la velocidad de fotogramas de la cámara.

El modo de cámara se ajusta mediante el menú desplegable. Las opciones actuales son:

• 4K30Hz: disponible únicamente en la variante 4K
• 4K25Hz: disponible únicamente en la variante 4K
• 1080p60Hz
• 1080p50Hz

Modo de pantalla

Se pueden seleccionar la resolución y la frecuencia de las pantallas conectadas.

El modo de pantalla se ajusta mediante el menú desplegable.

Pantalla principal

Se puede seleccionar la pantalla principal. La pantalla principal muestra la transmisión de video en vivo de la cámara.

La pantalla principal se puede seleccionar mediante el menú desplegable.

Fecha

Se puede cambiar la fecha del sistema.

Hora

Se puede cambiar la hora del sistema.

Formato de fecha

Se puede establecer el formato de fecha del sistema.

El formato de fecha se ajusta mediante el menú desplegable. Las opciones actuales son:

• DD/MM/AA
• MM/DD/AA
• AA/MM/DD

Configuración del sistema

La configuración del sistema se puede importar y exportar. Esta es una acción:

• Se presiona «Import» o «Export».
• Aparecerá el explorador de archivos y se deberá navegar hasta la carpeta correcta.
• El archivo o la carpeta seleccionados se pueden confirmar o cancelar, lo que cerrará la ventana emergente.

Clave de licencia

La información de la clave de licencia se puede importar o exportar. Esta es una acción:

• Se presiona «Import» o «Export».
• Aparecerá el explorador de archivos y se deberá navegar hasta la carpeta correcta.
• El archivo o la carpeta seleccionados se pueden confirmar o cancelar, lo que cerrará la ventana emergente.

Restablecimiento de fábrica

El restablecimiento de fábrica devuelve el sistema a la configuración original; se borrarán todos los datos guardados en el dispositivo, excepto los siguientes:

• Licencias importadas
• Imágenes capturadas
• Contraseña del supervisor

El restablecimiento de fábrica es una acción:

• Se presiona «Factory Reset».
• Aparecerá un mensaje emergente solicitando confirmar el restablecimiento de fábrica.
• Cuando termine, el mensaje desaparecerá y sonarán dos pitidos cortos.

Actualización de software

Esta función busca una actualización de software en una memoria USB conectada a la unidad. La actualización debe descargarse en la raíz de la memoria USB.

La actualización de software es una acción:

• Se presiona «Software Upgrade».
• Aparecerá un mensaje emergente solicitando confirmar la actualización.
• Presione «Cancel» o «Upgrade OS».

Información

Información del sistema

Muestra una amplia variedad de información del sistema.

Al hacer clic en «System Information», se abrirá una ventana emergente. En ella se incluye la siguiente información:

• Variante de cámara: «Full HD»/«4K».

• Modo de cámara: «4K30Hz»/«4K25Hz»/«1080p60Hz»/«1080p50Hz».

• Versión de software

• Versión de firmware

• Lista de dispositivos de iluminación detectados con sus respectivas versiones de firmware:

• Módulo Bluetooth: «available»/«not available» y el nombre del modelo correspondiente.

• Módulo Wi‑Fi: «available»/«not available» y el nombre del modelo correspondiente.

• Tamaño de la tarjeta SD.

• Teclado integrado: «available»/«not available» y la versión de firmware correspondiente.

• Teclado remoto: «available»/«not available» y la versión de firmware correspondiente.

• Pantalla táctil integrada: «available»/«not available» y la versión de firmware correspondiente.

• Estado de la licencia:

• Detalles de la empresa: Vision Engineering Limited, Home - Vision Engineering

Acerca de Vision Engineering

Al hacer clic en «About Vision Engineeering», se abrirá una ventana emergente con información de la empresa.

Guía del usuario

Al hacer clic en «User Guide», se abrirá el administrador de archivos para seleccionar la guía del usuario en el idioma correspondiente. La guía del usuario admite los siguientes idiomas:

• Inglés (EN)
• Alemán (DE)
• Español_ES (ES)
• Francés (FR)
• Italiano (IT)
• Japonés (JA)
• Español_LA (LA)
• Chino (ZH)
• Coreano (KO)
• Portugués brasileño (pt-BR)

Especificaciones

Datos ópticos

Para consultar los datos ópticos, siga aquí.

Datos del microscopio

Resolución de la cámara: 4K (3840x2160) - 1080P (1920×1080)
Modos de salida de cámara compatibles: 4K a 30 Hz, 4K a 25 Hz, 1080p a 60 Hz y 1080p a 50 Hz.
Conexiones del monitor: HDMI x 2
Requisitos del monitor: se recomienda un monitor 4K compatible con 30 FPS o 25 FPS.

El dispositivo también se puede usar con monitores Full HD 1080p, cambiando el modo de salida de la cámara a 1080p60Hz o 1080p50Hz.
Dimensiones: 12.5 x 17.3 x 14.5 cm (an. x al. x pr.)
Potencia: máx. 38 vatios, según los accesorios externos
Temperatura de funcionamiento: almacenamiento: de -10 °C a +60 °C. Funcionamiento: de +5 °C a +35 °C

Mantenimiento de rutina

Limpieza

Desconecte el sistema de la fuente eléctrica antes de limpiarlo.
No utilice agentes de limpieza, productos químicos ni técnicas inadecuados para la limpieza.
Nunca utilice productos químicos para limpiar superficies de color ni accesorios con piezas de goma.
Utilice un paño especializado para lentes para limpiar las superficies ópticas.

Servicio técnico

Las reparaciones solo pueden ser realizadas por personal de servicio técnico capacitado por Vision Engineering.
Solo pueden utilizarse piezas de repuesto originales de Vision Engineering.

Información normativa y de seguridad

Derechos de autor

Los derechos de autor de este documento pertenecen a Vision Engineering Ltd. Se autoriza a cualquier persona a
ver, copiar, imprimir y distribuir este documento, sujeto a
las siguientes condiciones:
El documento puede utilizarse únicamente con fines informativos.
El documento puede utilizarse únicamente con fines no comerciales.
Toda copia de este documento o de una parte del mismo debe incluir este aviso de derechos de autor.
Copyright © 2026 Vision Engineering Ltd., Send Road, Send, Woking,
Surrey GU23 7ER, Reino Unido. Todos los derechos reservados.

Exención de responsabilidad

Este documento se proporciona “tal cual”, sin ninguna garantía de ningún tipo, ya sea
expresa o implícita, legal o de otro tipo; sin limitar lo anterior,
las garantías de calidad satisfactoria, idoneidad para un propósito particular o no infracción
se excluyen expresamente y, bajo ninguna circunstancia, Vision
Engineering Ltd. será responsable de pérdidas o daños directos o indirectos de cualquier tipo,
incluidas pérdidas de ganancias, ingresos, reputación comercial o ahorros previstos. Todas esas
garantías quedan excluidas por la presente en la máxima medida permitida por la ley.
Hemos recopilado los textos y las ilustraciones con la mayor precisión posible.
Sin embargo, Vision Engineering Ltd. no será responsable de la exactitud de
la información contenida en este documento, cuyo uso es bajo su propio riesgo
y en la que no se debe confiar. La información incluida en este manual puede
cambiar sin previo aviso.

Seguridad general

Seguridad

Antes de utilizar el sistema por primera vez, lea la sección de salud y seguridad de la guía del usuario.
Asegúrese de que:
El sistema y los accesorios sean operados, mantenidos y reparados únicamente por personal autorizado y capacitado.
Todos los operadores hayan leído, comprendido y cumplan el manual del usuario, especialmente las normas de seguridad.

Luz UV

No mire directamente a la fuente de iluminación. Esto puede causar daños a la vista.
Al utilizar las opciones de iluminación UV, se requieren las siguientes medidas de mitigación:
Utilice siempre la protección ocular proporcionada cuando use el LED UV.
Apague los LED UV cuando no estén en uso.
Cubra la piel expuesta cuando utilice luz UV durante períodos prolongados.
Los usuarios deben realizar su propia evaluación de riesgos para su entorno de trabajo.

Declaraciones de conformidad

Vision Engineering y sus productos cumplen con los requisitos de las Directivas de la CE sobre residuos de aparatos eléctricos y electrónicos (WEEE) y restricción de sustancias peligrosas (RoHS).

Todos los productos de Vision Engineering cumplen con la marca CE, lo que demuestra que cada producto satisface los requisitos de las directivas de la CE aplicables.
Cuando corresponde, también se consideran implícitas otras características de la directiva CE, como los requisitos esenciales de salud y seguridad de todas las directivas aplicables a su producto, incluida la directiva de baja tensión y la directiva de compatibilidad electromagnética (EMC).

Salud y seguridad

Desconecte el sistema de la fuente eléctrica antes de realizar cualquier mantenimiento.
No desconecte el cable de alimentación cuando la cámara esté encendida ni conecte el cable de alimentación cuando el suministro eléctrico esté encendido.
Evite utilizar cualquier tipo de líquido cerca del sistema.
No opere el sistema con las manos mojadas. Seguridad de la iluminación:
No mire directamente a los LED iluminados. Esto puede causar daños a la vista.

Garantía

Se garantiza que este producto estará libre de defectos de materiales y mano de obra durante un período de un año a partir de la fecha de la factura emitida al comprador original.
Si durante el período de garantía se determina que el producto es defectuoso, se reparará o reemplazará en las instalaciones de Vision Engineering o en otro lugar, a elección de Vision Engineering. Sin embargo, Vision Engineering se reserva el derecho de reembolsar el precio de compra si no puede proporcionar un reemplazo y la reparación no es comercialmente viable o no puede realizarse oportunamente. Las piezas que no sean fabricadas por Vision Engineering cuentan únicamente con la garantía de
su fabricante.
Los componentes consumibles, como los fusibles, no tienen garantía.
Esta garantía no cubre daños durante el transporte, daños causados por uso indebido, negligencia o descuido, ni daños derivados de un servicio técnico o modificación inadecuados realizados por personas distintas del personal de servicio técnico aprobado por Vision Engineering. Además, esta garantía no cubre ningún trabajo de mantenimiento de rutina del producto descrito en la guía del usuario ni ningún trabajo de mantenimiento menor que razonablemente se espere que realice el comprador.
No se asume ninguna responsabilidad por un rendimiento operativo insatisfactorio debido a condiciones ambientales como humedad, polvo, productos químicos corrosivos, depósitos de aceite u otras materias extrañas, derrames u otras condiciones fuera del control de Vision Engineering.
Salvo lo establecido en el presente documento, Vision Engineering no ofrece ninguna otra garantía, expresa o implícita por ley, ya sea para reventa, idoneidad para un propósito particular o de otro tipo. Además, Vision Engineering no será responsable bajo ninguna circunstancia por daños incidentales, consecuentes o de otro tipo.
