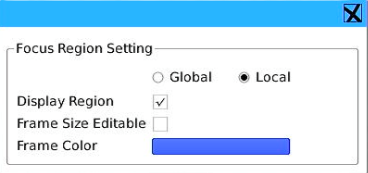

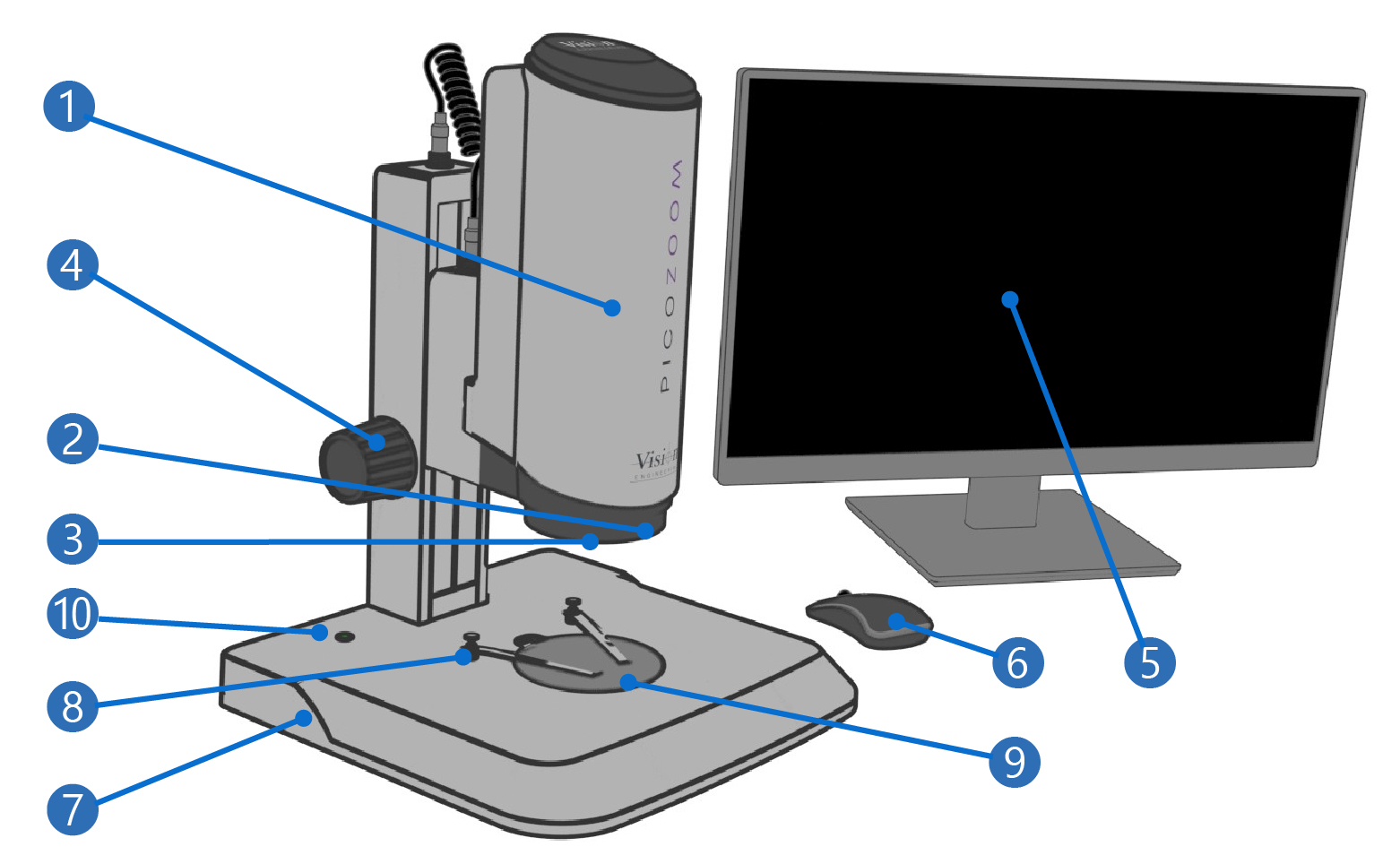

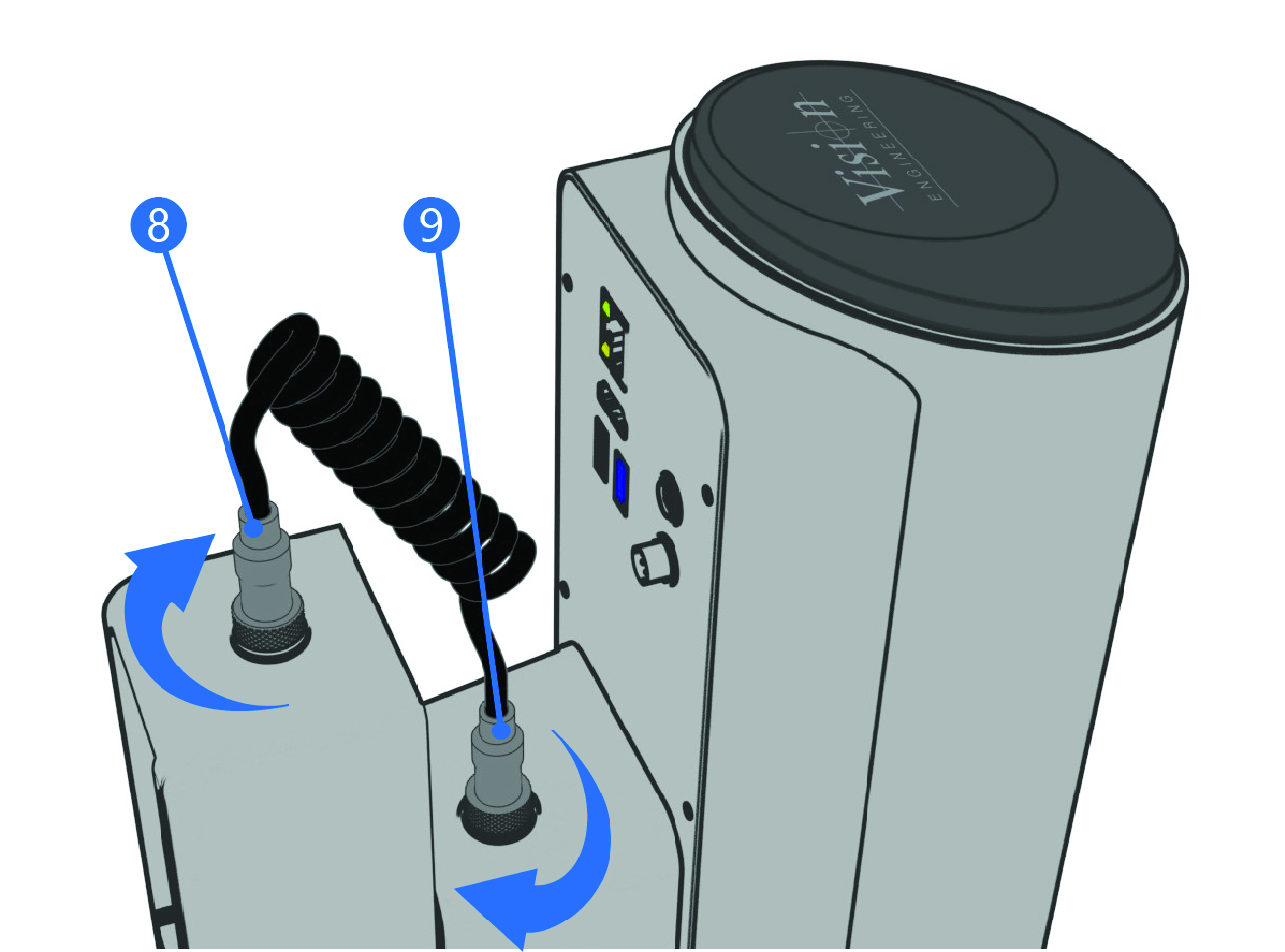

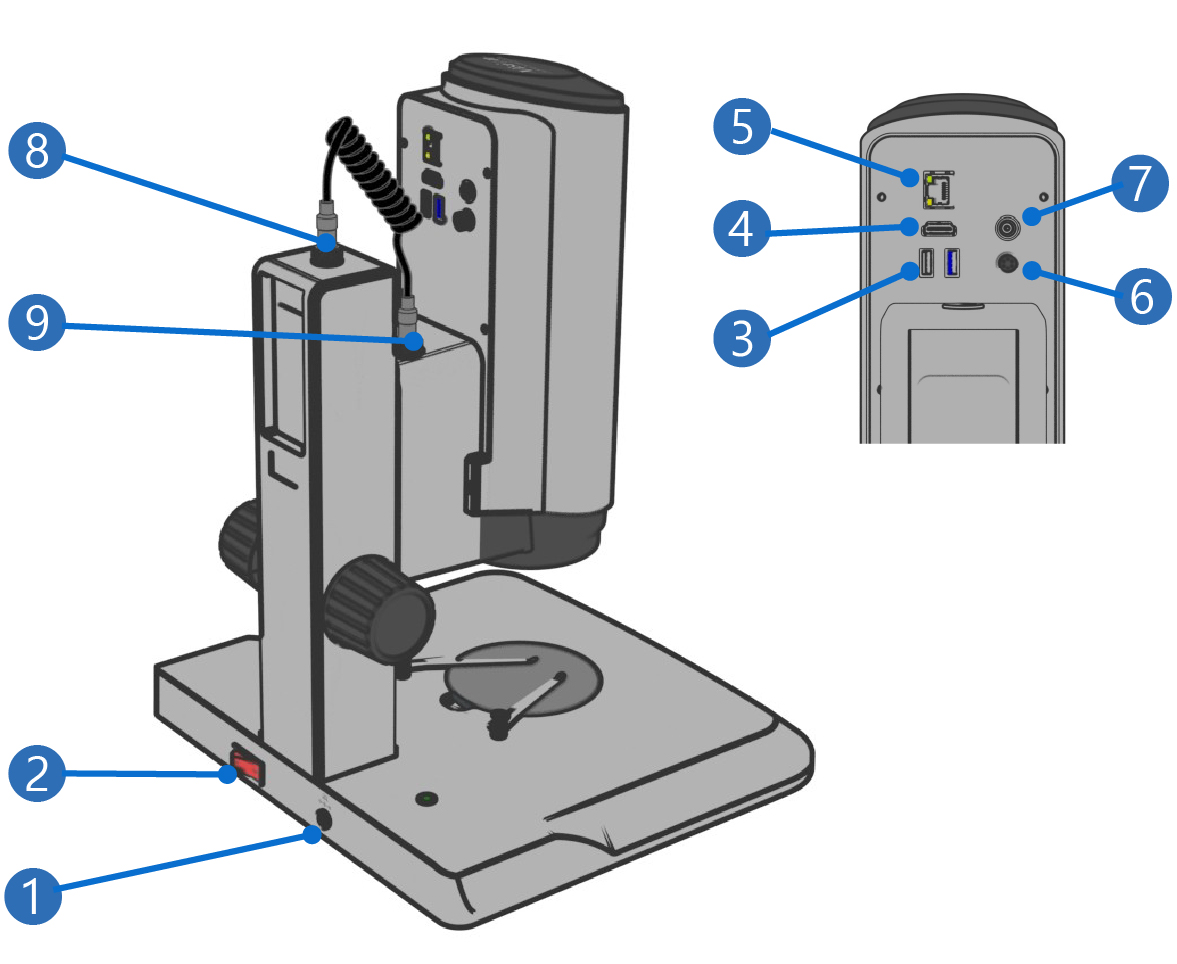

Guía del usuario de PicoZoom

Procedimiento de balance de blancos:

• Coloque una hoja de papel blanco (u otro objetivo blanco liso) sobre la platina.
• Haga clic en el botón AWB.
• La cámara ajustará automáticamente los colores de la imagen según el objetivo de referencia blanco.

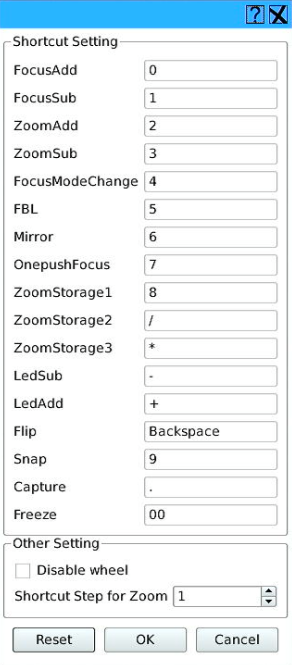

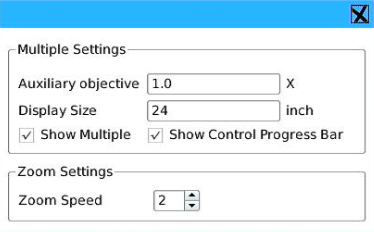

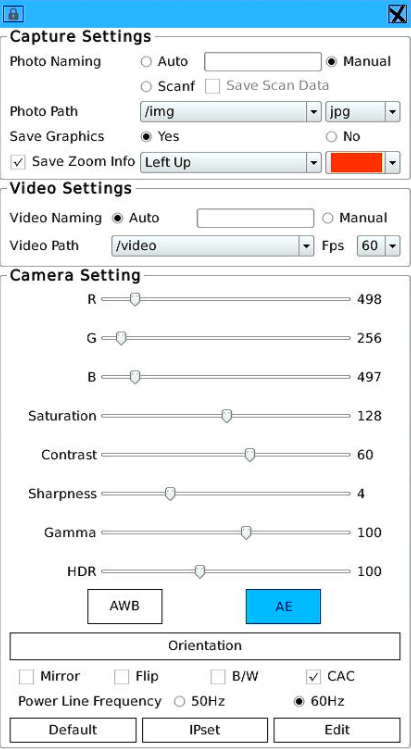

Configuración

Configuración de captura

Nombre del vídeo: el método de asignación de nombres puede establecerse como:

• Automático (asignación automática con prefijo definido por el usuario) o
• Manual (asignación manual de nombres)

Ruta del vídeo: la ubicación de guardado predeterminada es la carpeta «video» de la unidad flash. Los usuarios pueden crear subcarpetas dentro de la carpeta video mediante el menú Abrir carpeta. La nueva ruta de carpeta puede establecerse en el cuadro desplegable Ruta del vídeo.

Fps (frecuencia de fotogramas de grabación): 30/60 fotogramas opcionales

Formato de grabación: actualmente solo se admite .mp4

Configuración de la cámara

Intervalo de valores y opciones de configuración

R (ganancia de rojo): 1-4095

G (ganancia de verde): 1-4095

B (ganancia de azul): 1-4095

Saturación: 0-255

Contraste: 0-100

Nitidez: 0-15

Gamma: 1-170

HDR (alto rango dinámico): 0-255

AWB (balance de blancos automático): activar

AE (exposición automática): automática/manual

Orientación (superposiciones): los usuarios pueden importar archivos .dwg, .bmp y .dxf a la cámara para mostrarlos. Las imágenes bmp requieren un fondo blanco; de lo contrario, la imagen mostrada podría ser anormal después de la importación.

• Coloque el archivo de posicionamiento en una unidad USB y conéctela a la cámara. Abra Configuración - Posicionamiento y seleccione los parámetros requeridos de grosor, color y transparencia de línea.
• Después de hacer clic en Seleccionar, el menú de la unidad USB se abre automáticamente. Seleccione el archivo correspondiente y haga doble clic en él; se mostrará automáticamente sobre la imagen.
• Los usuarios pueden hacer doble clic con el botón izquierdo del ratón para cerrar el dibujo de posicionamiento. Para abrirlo de nuevo, repita la operación anterior.
• Haga clic de nuevo en [Posicionamiento] para mostrar las opciones de ajuste de posición.

Espejo: activado/desactivado

Voltear: activado/desactivado

B/N (monocromo blanco/negro): activado/desactivado

CAC (compensación de aberración cromática): activado/desactivado

Frecuencia de la red eléctrica: selección de 50 Hz/60 Hz

Predeterminado: restaura los parámetros de las funciones relacionadas con la cámara a los ajustes de fábrica

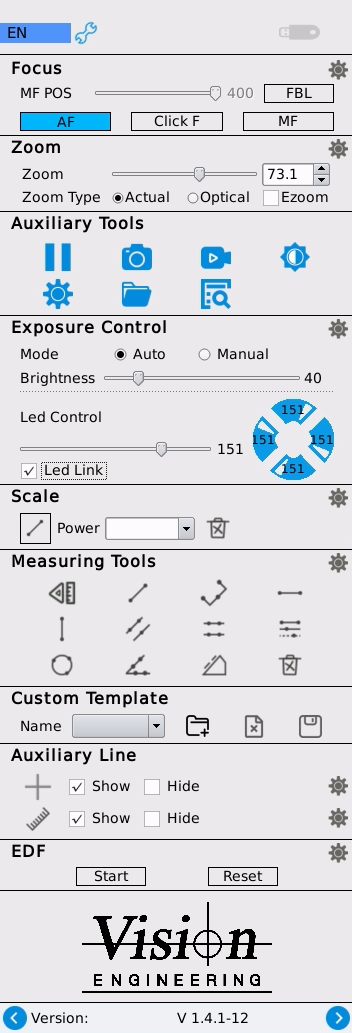

Editar (edición del menú): los usuarios pueden mostrar u ocultar las opciones del menú principal y también reordenar los grupos del menú principal. Para reordenar los grupos del menú, seleccione dos opciones y haga clic en el botón de intercambio para intercambiar sus posiciones.

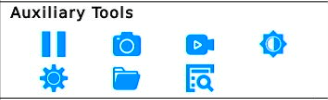

Abrir (archivos de la unidad flash)

Abra la carpeta para ver los archivos guardados en la unidad flash USB conectada (imagen, vídeo y datos).

Imágenes

1. Los usuarios pueden realizar operaciones relacionadas con un solo archivo de imagen. En la esquina inferior izquierda se muestran la miniatura, el nombre y la información del tamaño de la imagen;
2. Después de seleccionar una imagen, utilice el menú contextual para realizar operaciones sobre una sola imagen: eliminar, comparación en directo/estática, copiar, cortar, pegar y cambiar el nombre;
3. Haga clic con el botón derecho en un área vacía para crear una nueva carpeta. Los usuarios pueden modificar la ruta de guardado en la configuración de captura/grabación según sea necesario;

Vídeos

1. Después de seleccionar un vídeo, utilice el menú contextual para realizar operaciones sobre un solo vídeo: eliminar, copiar, cortar, pegar y cambiar el nombre;
2. Después de seleccionar un vídeo, su nombre y la información del tamaño se muestran en la esquina inferior izquierda;

Datos

Los usuarios solo pueden ver el nombre y el tamaño del archivo de lista de datos exportado.

Datos

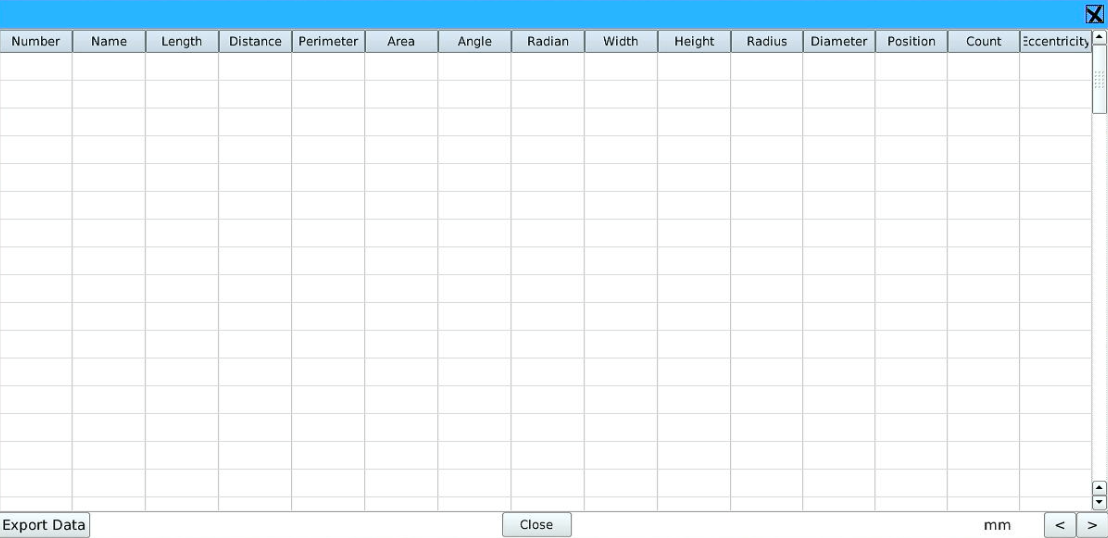

Muestra los datos actuales de la tabla de registro de mediciones en pantalla.

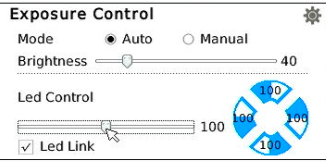

Control de exposición

Modo de exposición

Opciones del modo de exposición: «Automático» y «Manual».

En el modo de exposición automática, el valor de brillo (0-255) puede ajustarse con el control deslizante.

En el modo de exposición manual, haga clic en el botón de configuración de la derecha para ajustar el valor de exposición (0-16,5) y el valor de ganancia (0-30). En este momento no se puede ajustar el valor de brillo.

Control del LED (ajuste del brillo de la luz de superficie)

Arrastre la barra deslizante para ajustar el brillo de la luz (0 apagado - 200 máximo).

Haga clic en la imagen del cuadrante LED para activar o desactivar cuadrantes individuales y establecer el nivel de luz de forma independiente.

Enlace LED

Activa o desactiva todos los cuadrantes de la luz anular LED.

Al activar el enlace LED se agrupan los cuatro cuadrantes de la luz anular. Al ajustar el brillo con la barra deslizante, se ajustan simultáneamente las cuatro zonas de luz.

Escala (calibración):

Método de calibración

• Primero haga clic en «Calibración H» o «Calibración de círculo».
• Coloque una herramienta de calibración (como la placa de calibración suministrada o un portaobjetos de escala) sobre la platina y ajuste la imagen hasta que sea nítida.
• Tomando como ejemplo una calibración de 10 mm, encuentre la longitud de 10 mm en la imagen de vista previa, determine el punto inicial y el punto final; aparecerá la ventana del menú.
• Introduzca el valor, la longitud y la unidad correspondientes según la ampliación real del zoom.

Seleccione la calibración y haga clic en la papelera de eliminación. Introduzca la contraseña para eliminar el registro de calibración.

Configuración de calibración:

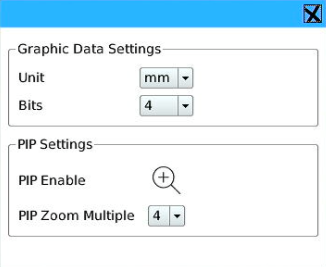

Configuración de datos gráficos

Unidad: los usuarios pueden establecer la unidad de medida en: cm (centímetro), mm (milímetro), µm (micrómetro), pulgadas, mil (milésima de pulgada).

Decimales: la visualización decimal puede establecerse entre 0 y 4 decimales.

Configuración PIP (imagen sobre imagen)

Activar PIP: haga clic en el botón de lupa para activar/desactivar la ventana de imagen de aumento, que ayuda a posicionar el ratón con precisión (la ventana se muestra en la esquina inferior derecha de la pantalla).

Ampliación PIP: seleccione el nivel de ampliación requerido: 2x, 4x o 6x.

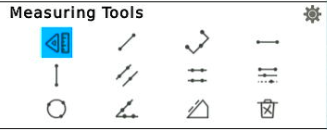

Herramientas de medición

• Haga clic en el icono del modo de medición para activar las mediciones (el icono se vuelve azul).
• El enfoque automático se desactiva en el modo de medición.
• Vuelva a hacer clic en el icono del modo de medición para salir del modo de medición (el icono se vuelve gris).
• Pase el ratón sobre un icono para mostrar el nombre de la herramienta.
• Seleccione la herramienta de medición según sea necesario.
• Borde automático (detección automática de bordes): seleccione la función para activarla durante la medición. Se identifica y selecciona el borde más cercano a la posición del clic. El borde debe estar dentro del círculo de selección.
• Eliminar todo : seleccione esta opción para eliminar todos los datos de medición y gráficos. Haga clic en «Aceptar» para confirmar la eliminación o en «Cancelar» para cancelar la solicitud.
• Para eliminar un dato o gráfico de medición individual, pase el ratón sobre el gráfico y haga doble clic con el botón derecho. Haga clic en «Aceptar» para confirmar la eliminación o en «Cancelar» para cancelar la solicitud.
• Para editar un gráfico de medición, pase el ratón sobre el gráfico y utilice el botón derecho del ratón para mover un punto o mover el gráfico.

Configuración de medición

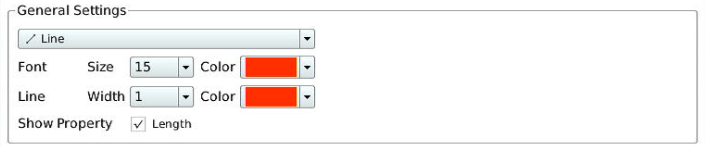

Configuración general:

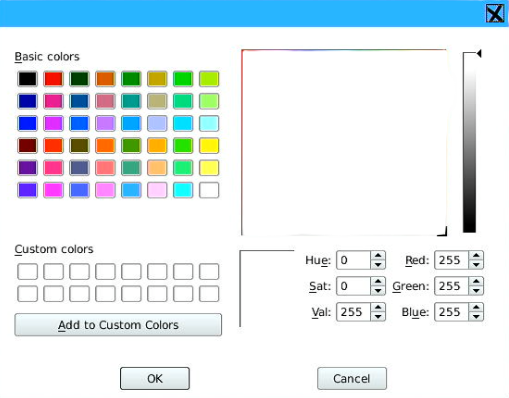

Los usuarios pueden establecer individualmente el tamaño y color de la fuente, así como el grosor y color de línea de cada elemento gráfico de medición de la herramienta.

Patrón del objeto:

Modo: seleccione Punto o Forma según sea necesario. Utilice la detección de formas para ajustar automáticamente las formas dibujadas a los bordes de los polígonos.

Intervalo de detección de formas (tamaño): seleccione el intervalo requerido, 10-25. Cuanto mayor sea el valor, mayor será el tamaño del círculo de borde.

Herramientas de medición:

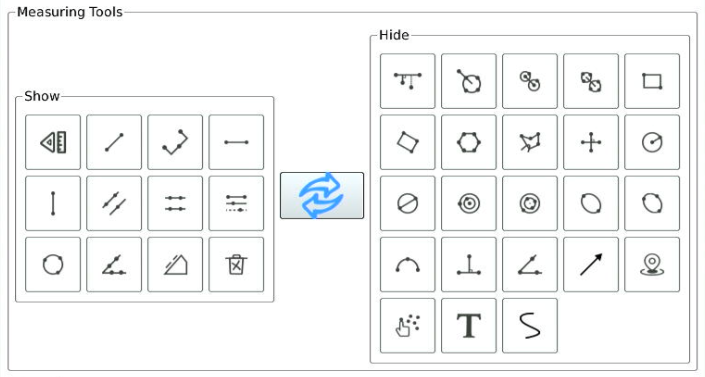

El menú principal mostrará 12 herramientas de medición, las herramientas «Mostrar». Los usuarios pueden reemplazar las herramientas mostradas seleccionando una herramienta mostrada y una herramienta oculta a la derecha, y haciendo clic en el botón de intercambio.

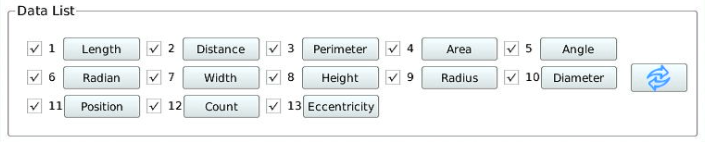

Lista de datos:

Para modificar el diseño de la tabla de datos, seleccione o deseleccione los encabezados de columna según sea necesario. El orden de las columnas puede modificarse haciendo clic en dos nombres de elementos y haciendo clic en el botón de intercambio.

Plantilla personalizada

• Guarde los datos de los elementos gráficos. Haga clic en Nuevo, introduzca un nombre de plantilla personalizado en el cuadro de texto y, a continuación, haga clic en el botón Guardar.
• Seleccione una plantilla y haga clic en el icono Eliminar para eliminarla.

Línea auxiliar (retícula/líneas de cuadrícula/líneas de escala)

Utilice las casillas de verificación para activar o desactivar la retícula y las líneas de cuadrícula.

Haga clic en el botón de configuración para configurar las líneas de cuadrícula.

Color inicial: establece el color de la línea de cuadrícula.

Tamaño inicial: establece el grosor de la línea de cuadrícula (1-3).

Línea H / Línea V: establece el número de líneas horizontales y verticales (1-100).

Haga doble clic con el botón derecho del ratón sobre una línea de cuadrícula para establecer la posición de coordenadas, el color, mostrar/ocultar la escala o establecer el ángulo de la línea.

Utilice las casillas de verificación para activar o desactivar la línea de la barra de escala.

Haga clic en el botón de configuración para configurar la línea de la barra de escala.

Establezca la posición en pantalla y la longitud de la barra de escala (20-900 píxeles).

EDF (apilamiento de imágenes)

Cuando exista desplazamiento o escalado de la imagen, seleccione «Alinear» para optimizar el resultado final de la imagen.

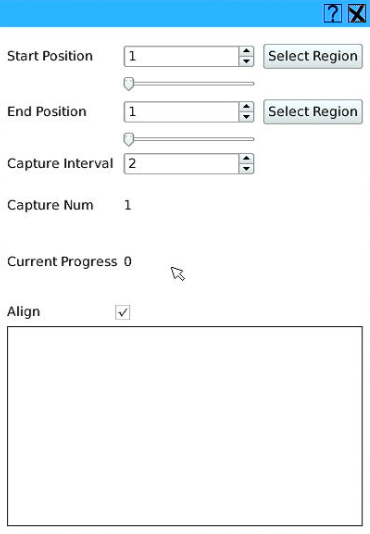

• Abra el menú de configuración de fusión de profundidad de campo;
• Haga clic en los botones para establecer las posiciones inicial y final, respectivamente. Al confirmar el área con el botón izquierdo del ratón, espere a que la cámara complete el enfoque antes de seleccionar el área de posición final.
• Establezca el intervalo de captura. Los usuarios pueden personalizar el valor. Intervalo de valores: 1-99. Cuanto menor sea el valor, más imágenes se capturarán y mayor será la calidad de la imagen.
• Cuando exista desplazamiento o escalado de la imagen, seleccione «Alinear» para optimizar el resultado final de la imagen.
• Haga clic en «Iniciar». La cámara realiza el procesamiento de fusión de imágenes. Espere a que aparezca la ventana emergente de fusión correcta.
• Una vez completada la fusión, haga clic en Confirmar. Los botones Volver y Zoom síncrono se muestran en la vista de comparación de la derecha (desactivados de forma predeterminada);
• Los usuarios pueden ver la imagen fusionada en la ruta de imágenes de la unidad USB.
• Haga clic en «Restablecer». Los valores de posición inicial y final pasan a ser 1 y el intervalo de captura pasa a ser 2. Los usuarios pueden volver a seleccionar los valores de los parámetros de posición inicial, posición final e intervalo de captura.

Configuración de EDF:
