Base d’amélioration du contraste - TMB001
Présentation

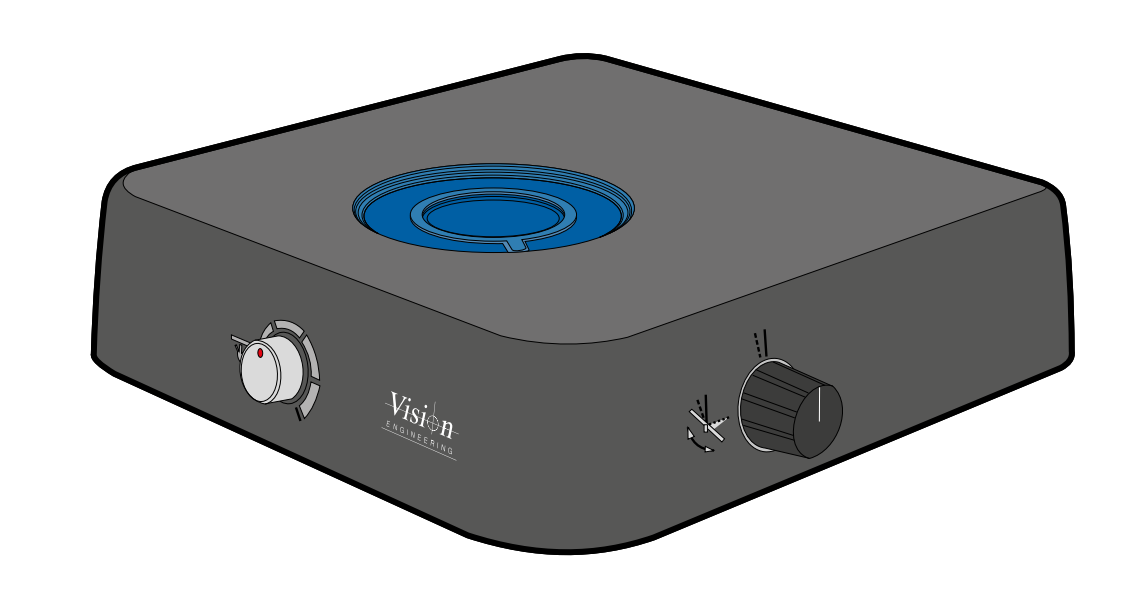

La base d’amélioration du contraste de Vision Engineering rend visible l’invisible. L’éclairage optimisé sur le plan optique permet aux utilisateurs de voir des détails qui ne sont pas visibles avec d’autres sources lumineuses ni à l’œil nu. Le contrôle de l’intensité, de l’angle et de l’iris permet de mettre en évidence des bords autrement invisibles, ainsi que de voir et de capturer des textures et des interfaces en deux ou trois dimensions.
Caractéristiques principales
- Améliore la visualisation en 3D des sujets difficiles à voir.
- Contrôle de la lumière pour mettre en évidence les bords et les détails clés du sujet.
- Réglez l’obturateur, l’angle d’éclairage et l’intensité afin d’optimiser l’image pour tout type de sujet.
Compatibilité multi-systèmes
La base d’amélioration du contraste est un accessoire multi-systèmes compatible avec tous les systèmes d’inspection Vision Engineering.
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
Autres systèmes sur lesquels l’unité peut être placée sous le trajet optique.
Dimensions
- Poids : 1,4 kg
- Dimensions : profondeur 216 mm
largeur 230 mm
hauteur 51 mm
Commandes et connexions

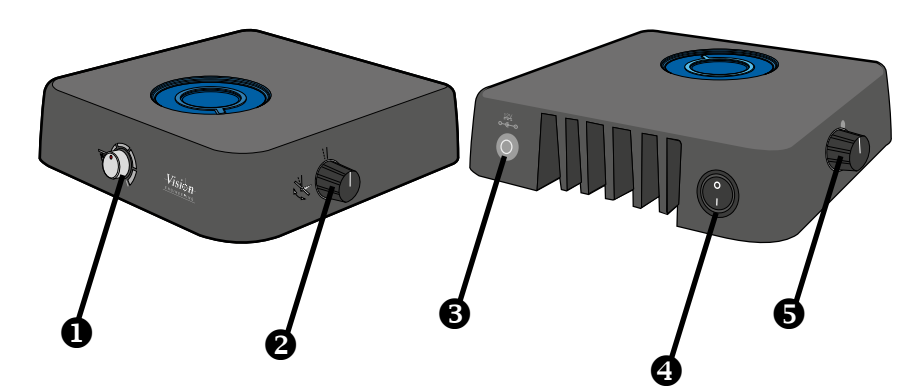

❶ Commande du variateur
Règle la quantité d’éclairage.
❷ Commande de direction de l’éclairage
Permet de modifier l’angle d’éclairage afin de produire un effet d’éclairage pseudo à fond noir.
❸ Entrée d’alimentation CC
Une alimentation séparée doit être fournie avec cette unité.
❹ Interrupteur marche/arrêt
❺ Commande de l’iris
Permet d’obtenir davantage d’informations de profondeur en fond noir.
Configuration de l’alignement pour l’observation

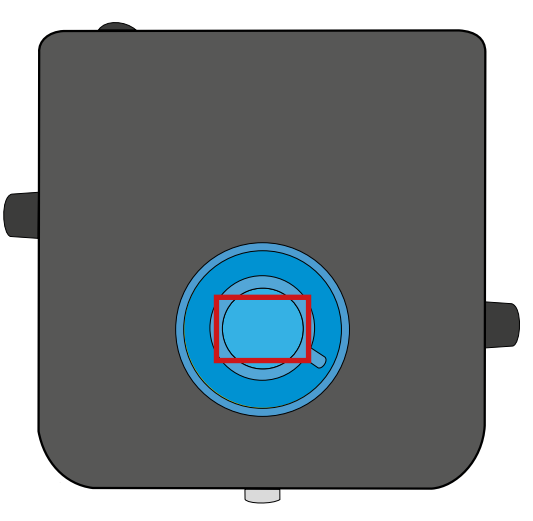

Équipement d’observation rectangulaire
- Alignez-le uniformément et au centre de la zone d’éclairage.
- Utilisez la forme de la platine pour centrer l’alignement.
- Pour les systèmes numériques : effectuez un zoom afin que ce qui est affiché à l’écran inclue juste le coin du cercle. Si les coins sont réguliers, la base est centrée. Effectuez un zoom avant ou arrière si nécessaire.
- Pour les systèmes optiques : effectuez un zoom afin que la plaque de base corresponde étroitement à la platine circulaire. Si l’espace autour est régulier, la base est centrée. Effectuez un zoom avant ou arrière si nécessaire.

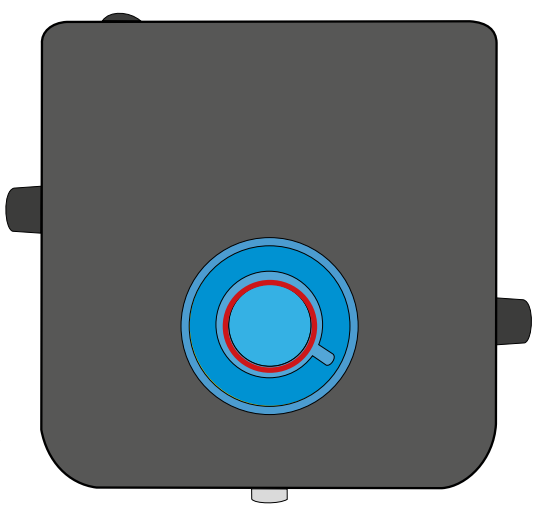

Équipement d’observation circulaire
- Alignez-le uniformément et au centre de la zone d’éclairage.
- Utilisez la forme de la platine pour centrer l’alignement.
- Pour les systèmes numériques : effectuez un zoom afin que ce qui est affiché à l’écran inclue juste le coin du cercle. Si les coins sont réguliers, la base est centrée. Effectuez un zoom avant ou arrière si nécessaire.
- Pour les systèmes optiques : effectuez un zoom afin que la plaque de base corresponde étroitement à la platine circulaire. Si l’espace autour est régulier, la base est centrée. Effectuez un zoom avant ou arrière si nécessaire.
