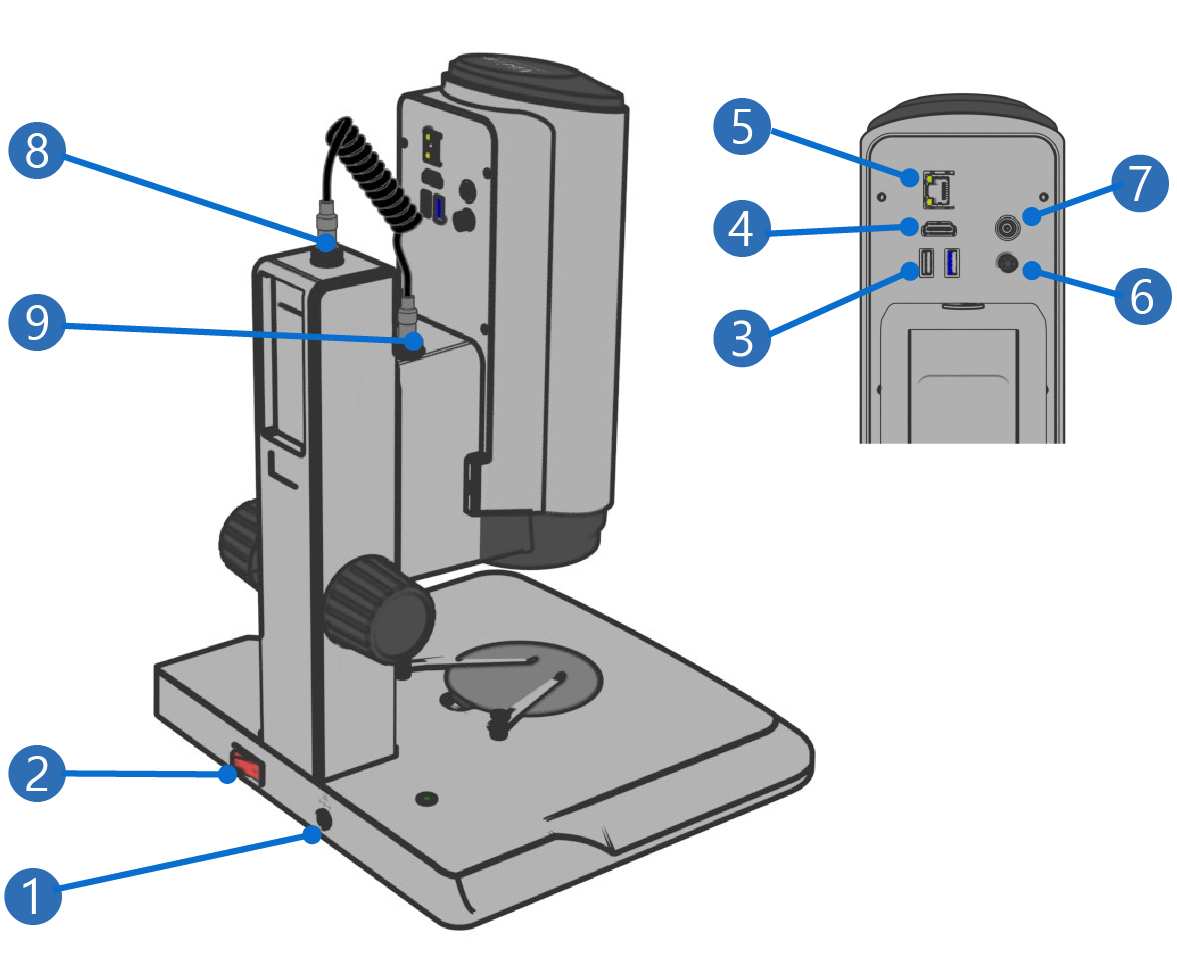

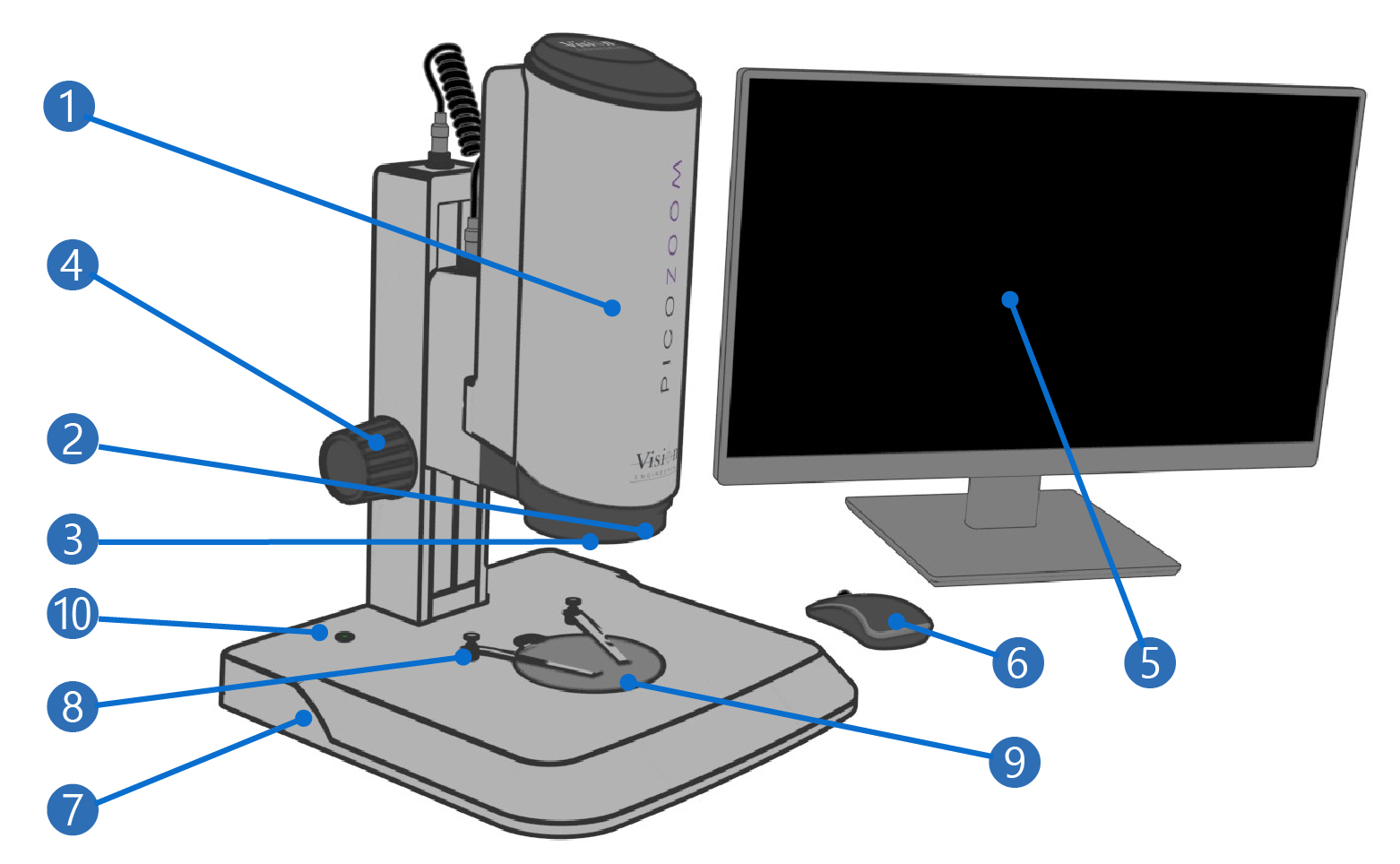

PicoZoom Guida Utente

Procedura di bilanciamento del bianco:

• Posizionare un foglio di carta bianca (o un altro bersaglio bianco uniforme) sul palco.
• Fare clic sul pulsante AWB.
• La fotocamera regolerà automaticamente i colori dell'immagine in base al bersaglio di riferimento bianco.

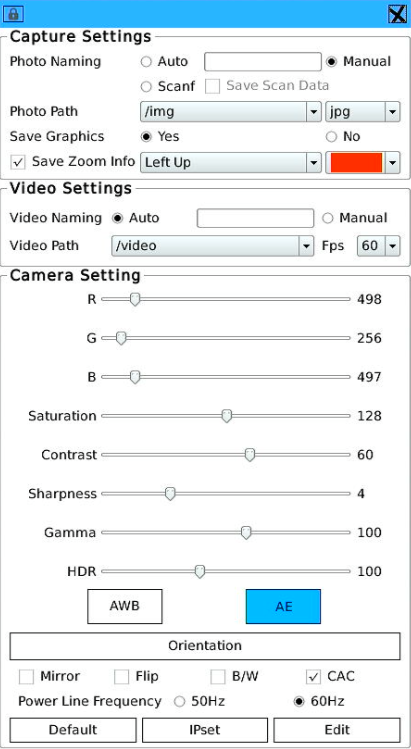

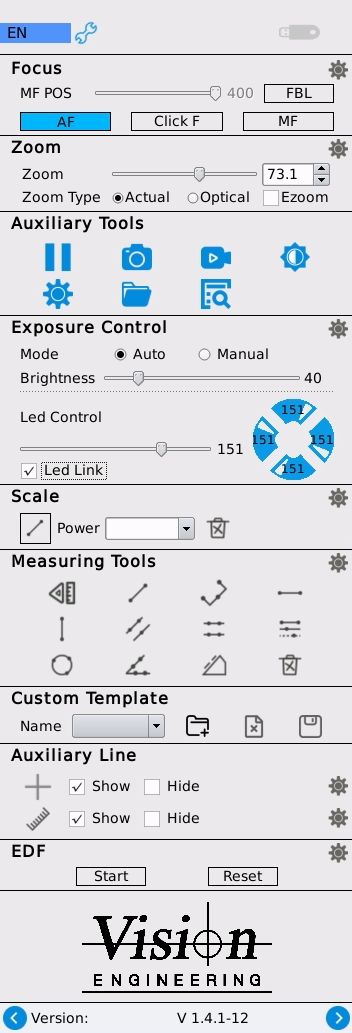

Impostazioni

Impostazioni acquisizione

Denominazione video - Il metodo di denominazione può essere impostato su:

• Auto (denominazione automatica con prefisso definito dall'utente) oppure
• Manuale (denominazione manuale)

Percorso video - La posizione di salvataggio predefinita è nella cartella 'video' della chiavetta USB. Gli utenti possono creare sottocartelle all'interno della cartella video tramite il menu Apri cartella. Il nuovo percorso della cartella può quindi essere impostato nel menu a discesa Percorso video,

Fps (frequenza di registrazione) - opzioni 30/60 frame

Formato di registrazione - attualmente supportato solo .mp4

Impostazioni fotocamera

Intervallo valori e opzioni di impostazione

R (guadagno rosso): 1-4095

G (guadagno verde): 1-4095

B (guadagno blu): 1-4095

Saturazione: 0-255

Contrasto: 0-100

Nitidezza: 0-15

Gamma: 1-170

HDR (alta gamma dinamica): 0-255

AWB (bilanciamento del bianco automatico): abilitato

AE (esposizione automatica): automatico/manuale

Orientamento (sovrapposizioni): [----Posso far funzionare solo file bmp. Non riesco a far funzionare dxf----] Gli utenti possono importare file .dwg, .bmp e .dxf nella fotocamera per la visualizzazione. Le immagini bmp richiedono uno sfondo bianco; altrimenti, l'immagine visualizzata potrebbe risultare anomala dopo l'importazione.

• Posizionare il file di posizionamento su una chiavetta USB e collegarla alla fotocamera. Aprire Impostazioni - Posizionamento e selezionare i parametri di larghezza linea, colore e trasparenza desiderati.
• Dopo aver cliccato su Seleziona, il menu della chiavetta USB si apre automaticamente. Selezionare il file corrispondente e fare doppio clic; verrà visualizzato automaticamente sull'immagine.
• Gli utenti possono fare doppio clic con il pulsante sinistro del mouse per chiudere il disegno di posizionamento. Per riaprirlo, ripetere l'operazione sopra descritta.
• Fare clic nuovamente su [Posizionamento] per visualizzare le opzioni di regolazione della posizione.

Specchio: On/Off

Capovolgi: On/Off

B/N (Monocromatico bianco/nero): On/Off

CAC (Compensazione aberrazione cromatica): On/Off

Frequenza linea di alimentazione (rete): selezione 50Hz/60Hz

Predefinito: Ripristina i parametri delle funzioni della fotocamera alle impostazioni di fabbrica

Modifica (modifica menu): Gli utenti possono mostrare/nascondere le opzioni del menu principale e possono anche riordinare i gruppi del menu principale. Per riordinare i gruppi di menu, selezionare due opzioni e fare clic sul pulsante di scambio per scambiare la loro posizione.

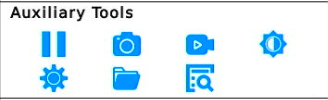

Apri (file chiavetta USB)

Aprire la cartella per visualizzare i file salvati sulla chiavetta USB collegata (Immagini, Video e Dati)

Immagini

1. Gli utenti possono eseguire operazioni correlate su un singolo file immagine. La miniatura dell'immagine, il nome e le informazioni sulla dimensione sono mostrati nell'angolo in basso a sinistra;
2. Dopo aver selezionato un'immagine, utilizzare il menu clic destro per eseguire operazioni su un singolo file immagine: elimina, confronto live/statico, copia, taglia, incolla e rinomina;
3. Fare clic destro su un'area vuota per creare una nuova cartella. Gli utenti possono modificare il percorso di salvataggio nelle impostazioni di acquisizione/registrazione secondo necessità;

Video

1. Dopo aver selezionato un video, utilizzare il menu clic destro per eseguire operazioni su un singolo video: elimina, copia, taglia, incolla e rinomina;
2. Dopo aver selezionato un video, il suo nome e le informazioni sulla dimensione sono mostrati nell'angolo in basso a sinistra;

Dati

Gli utenti possono visualizzare solo il nome e la dimensione del file elenco dati esportato

Dati

Visualizza i dati correnti della tabella di registro delle misurazioni a schermo

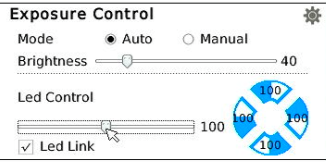

Controllo esposizione

Modalità esposizione

Opzioni modalità esposizione: 'Auto' (automatica) e 'Manuale'.

In modalità esposizione automatica, il valore di luminosità (0-255) può essere regolato con il cursore.

In modalità esposizione manuale, fare clic sul pulsante di impostazione a destra per regolare il valore di esposizione (0-16,5) e il valore di guadagno (0-30). In questo caso il valore di luminosità non può essere regolato.

Controllo LED (regolazione luminosità luce di superficie)

Trascinare la barra di scorrimento per regolare la luminosità della luce (0 spento - 200 massimo)

Fare clic sull'immagine del quadrante LED per abilitare o disabilitare i singoli quadranti e impostare il livello di luce indipendentemente.

Collegamento LED

Accende o spegne tutti i quadranti dell'illuminazione ad anello LED.

Abilitando il collegamento LED si raggruppano tutti e quattro i quadranti dell'anello LED. Regolando la luminosità con la barra di scorrimento si regolano simultaneamente tutte e quattro le zone di luce.

Scala (calibrazione):

Metodo di calibrazione

• Per prima cosa fare clic su 'Calibrazione H' o 'Calibrazione cerchio'.
• Posizionare uno strumento di calibrazione (come la piastra di calibrazione fornita o una diapositiva con scala) sul palco e regolare l'immagine finché non è nitida.
• Prendendo come esempio la calibrazione da 10 mm, individuare la lunghezza di 10 mm nell'immagine di anteprima, determinare il punto di inizio e il punto finale, e apparirà la finestra del menu.
• Inserire il valore pertinente, la lunghezza e l'unità in base all'ingrandimento effettivo dello zoom.

Selezionare la calibrazione e fare clic sul cestino per eliminarla. Inserire la password per eliminare il record di calibrazione.

Impostazioni calibrazione:

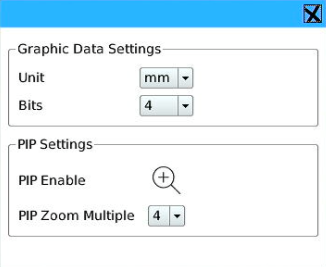

Impostazioni dati grafici

Unità - Gli utenti possono impostare l'unità di misura su: cm (centimetro), mm (millimetro), um (micrometro), inch (pollici), mil (millesimo di pollice).

Decimali - La visualizzazione decimale può essere impostata da 0 a 4 cifre decimali.

Impostazioni PIP (Picture-in-Picture)

Abilita PIP - Fare clic sul pulsante lente d'ingrandimento per abilitare/disabilitare la finestra dell'immagine lente d'ingrandimento per facilitare il posizionamento accurato del mouse (la finestra viene visualizzata nell'angolo in basso a destra del display).

Moltiplicatore zoom PIP - Selezionare il livello di ingrandimento richiesto 2x, 4x o 6x

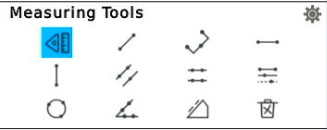

Strumenti di misurazione

• Fare clic sull'icona Modalità misurazione per abilitare le misurazioni (l'icona diventa blu).
• L'autofocus è disabilitato in modalità misurazione.
• Fare nuovamente clic sull'icona Modalità misurazione per uscire dalla modalità misurazione (l'icona diventa grigia).
• Passare il mouse su un'icona per visualizzare il nome dello strumento.
• Selezionare lo strumento di misurazione desiderato.
• AutoEdge (rilevamento automatico dei bordi) - selezionare la funzione da abilitare durante la misurazione. Viene identificato e selezionato il bordo più vicino alla posizione di clic. Il bordo deve essere all'interno del cerchio di selezione.
• Elimina tutto - selezionare per eliminare tutti i dati di misurazione e grafici. Fare clic su 'OK' per confermare l'eliminazione o su 'Annulla' per annullare la richiesta.
• Per eliminare un singolo dato/elemento grafico di misurazione, passare il mouse sull'elemento e fare doppio clic con il tasto destro del mouse. Fare clic su 'OK' per confermare l'eliminazione o su 'Annulla' per annullare la richiesta.
• Per modificare un grafico di misurazione, passare il mouse sul grafico e usare il tasto destro del mouse per spostare un punto o spostare il grafico.

Impostazioni misurazione

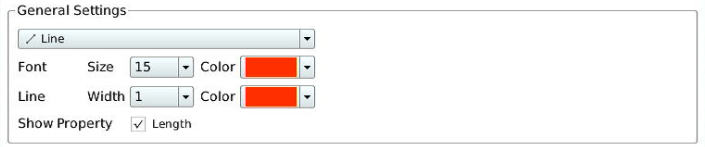

Impostazioni generali:

Gli utenti possono impostare individualmente la dimensione/colore del carattere e la larghezza/colore della linea per ogni elemento grafico dello strumento di misurazione.

Modello oggetto:

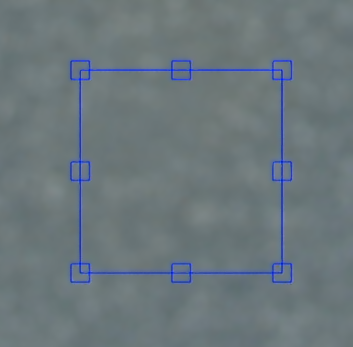

Modalità - Selezionare Punto o Forma secondo necessità. Usare il rilevamento forma per agganciare automaticamente le forme disegnate ai bordi del poligono.

Intervallo rilevamento forma (dimensione) - selezionare l'intervallo desiderato, 10-25. Più grande è il valore, più grande è la dimensione del cerchio del bordo.

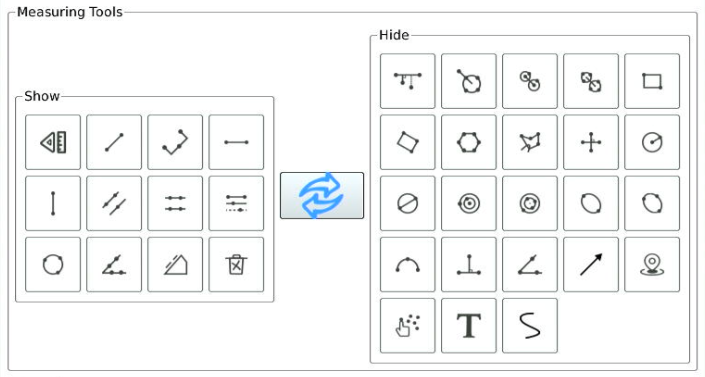

Strumenti di misurazione:

Il menu principale mostrerà 12 strumenti di misurazione, gli strumenti 'Mostra'. Gli utenti possono sostituire gli strumenti mostrati selezionando uno strumento mostrato e uno nascosto a destra e facendo clic sul pulsante scambia.

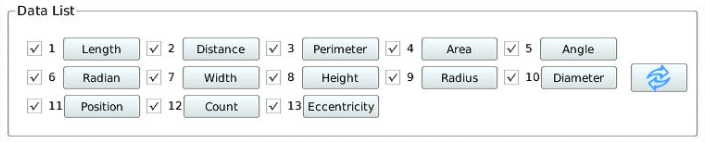

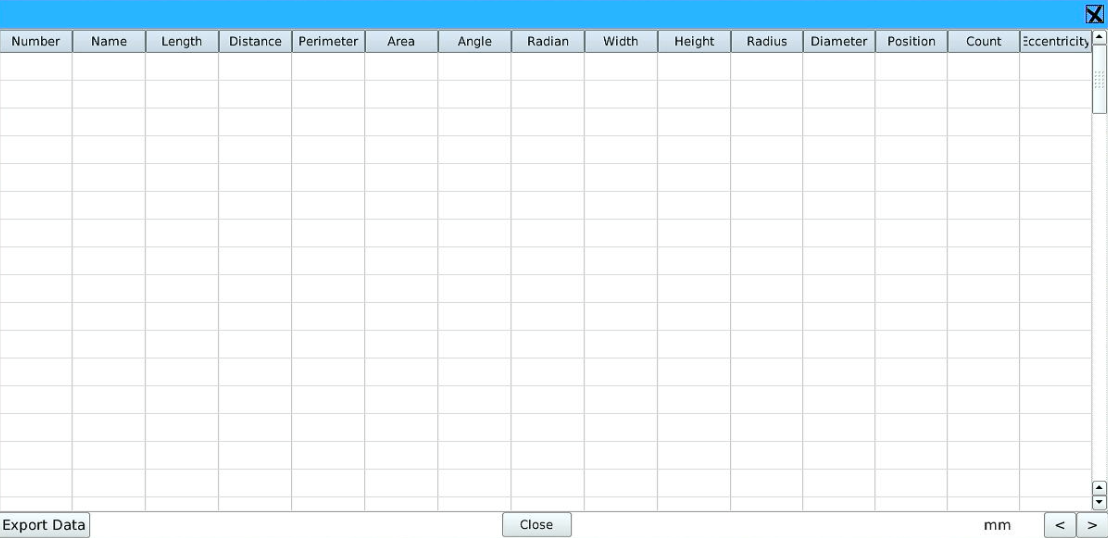

Elenco dati:

Per modificare il layout della tabella dati selezionare o deselezionare le intestazioni di colonna secondo necessità. L'ordine delle colonne può essere modificato facendo clic su due nomi di elementi e facendo clic sul pulsante scambia.

Modello personalizzato

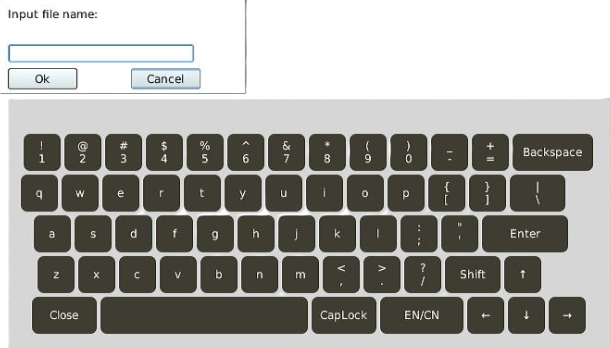

• Salvare i dati degli elementi grafici. Fare clic su Nuovo, inserire un nome modello personalizzato nella casella di testo e quindi fare clic sul pulsante Salva.
• Selezionare un modello quindi fare clic sull'icona Elimina per cancellare il modello.

Linea ausiliaria (reticolo/croce/linee scala)

Usare le caselle di spunta per abilitare o disabilitare le linee reticolo/croce

Fare clic sul pulsante impostazioni per configurare le linee reticolo

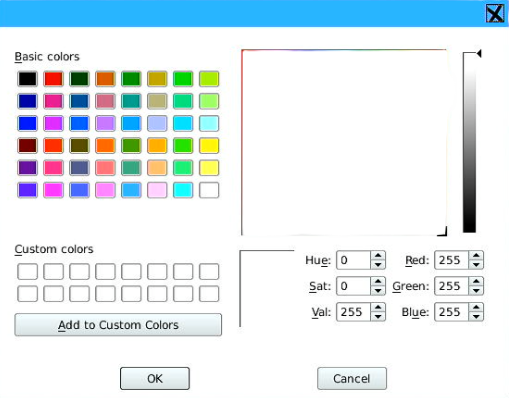

Colore iniziale - impostare il colore delle linee reticolo

Dimensione iniziale - impostare la larghezza delle linee reticolo (1-3)

Linee orizzontali/verticali - impostare il numero di linee orizzontali e verticali (1-100).

Fare doppio clic con il tasto destro del mouse su una linea reticolo per impostare la posizione della coordinata della linea, il colore, mostra/nascondi scala o impostare l'angolo della linea.

Usare le caselle di spunta per abilitare o disabilitare la linea della barra di scala

Fare clic sul pulsante impostazioni per configurare la linea della barra di scala

Impostare la posizione dello schermo e impostare la lunghezza della barra di scala (20-900 pixel).

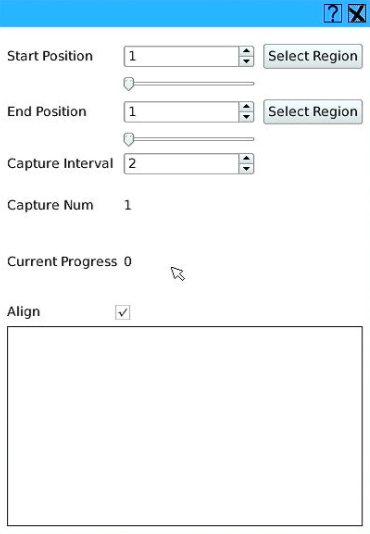

EDF (impilamento immagini)

Quando esistono spostamenti o ridimensionamenti dell'immagine, selezionare “Allinea” per ottimizzare l'effetto finale dell'immagine.

• Aprire il menu delle impostazioni di fusione della profondità di campo;
• Fare clic sui pulsanti per impostare rispettivamente la posizione di inizio e di fine. Quando si conferma l'area con il tasto sinistro del mouse, attendere che la fotocamera completi la messa a fuoco prima di selezionare l'area di fine posizione.
• Impostare l'intervallo di acquisizione. Gli utenti possono personalizzare il valore. Intervallo valori: 1-99. Più piccolo è il valore, più immagini vengono acquisite e maggiore è la qualità dell'immagine.
• Quando esistono spostamenti o ridimensionamenti dell'immagine, selezionare “Allinea” per ottimizzare l'effetto finale dell'immagine.
• Fare clic su “Avvia”. La fotocamera esegue l'elaborazione di fusione delle immagini. Attendere la finestra pop-up di successo della fusione.
• Dopo il completamento della fusione, fare clic su Conferma. I pulsanti Ritorno e Zoom Sincrono vengono visualizzati nella vista di confronto a destra (disabilitati di default);
• Gli utenti possono visualizzare l'immagine fusa nel percorso immagine della chiavetta USB.
• Fare clic su “Reset”. I valori di posizione di inizio e fine diventano tutti 1 e l'intervallo di acquisizione diventa 2. Gli utenti possono selezionare nuovamente i valori dei parametri di posizione di inizio, fine e intervallo di acquisizione.

Impostazioni EDF:
