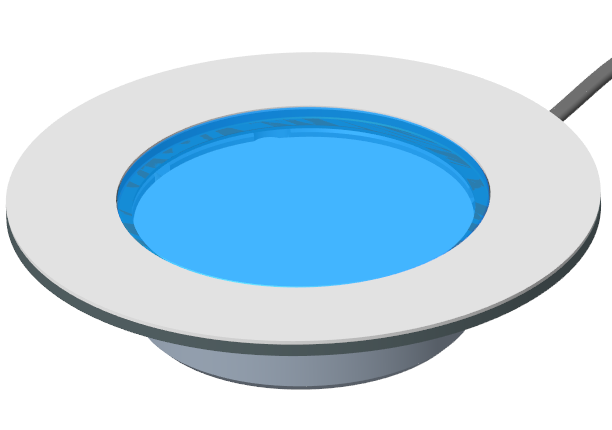

Illuminatore sotto il piano - ECI304
Illuminatore sotto il piano - ECI304
Montaggio:
Vedere di seguito oppure guardare anche il video qui.
- Rimuovere la piastra di copertura del piano ❶ e far passare il cavo ❷ attraverso la base del supporto.
-
Posizionare l’illuminatore ❸ nella base del piano e fissarlo con le due viti ❹.
- Appoggiare con cautela il supporto Ergo su un lato e far passare il cavo attraverso la base come mostrato. Spingere il passacavo ❺ nel supporto.
- Rimettere il supporto Ergo in posizione verticale e riposizionare il diffusore dell’illuminatore ❻, la ghiera ❼ e il vetro ❽.
Se si monta il filtro antiriflesso opzionale, è necessario posizionarlo tra il diffusore e la ghiera.
