はじめに
PicoZoom は、検査および品質管理環境向けに設計された、スタンドアロン型オートフォーカスデジタル検査顕微鏡システムです。

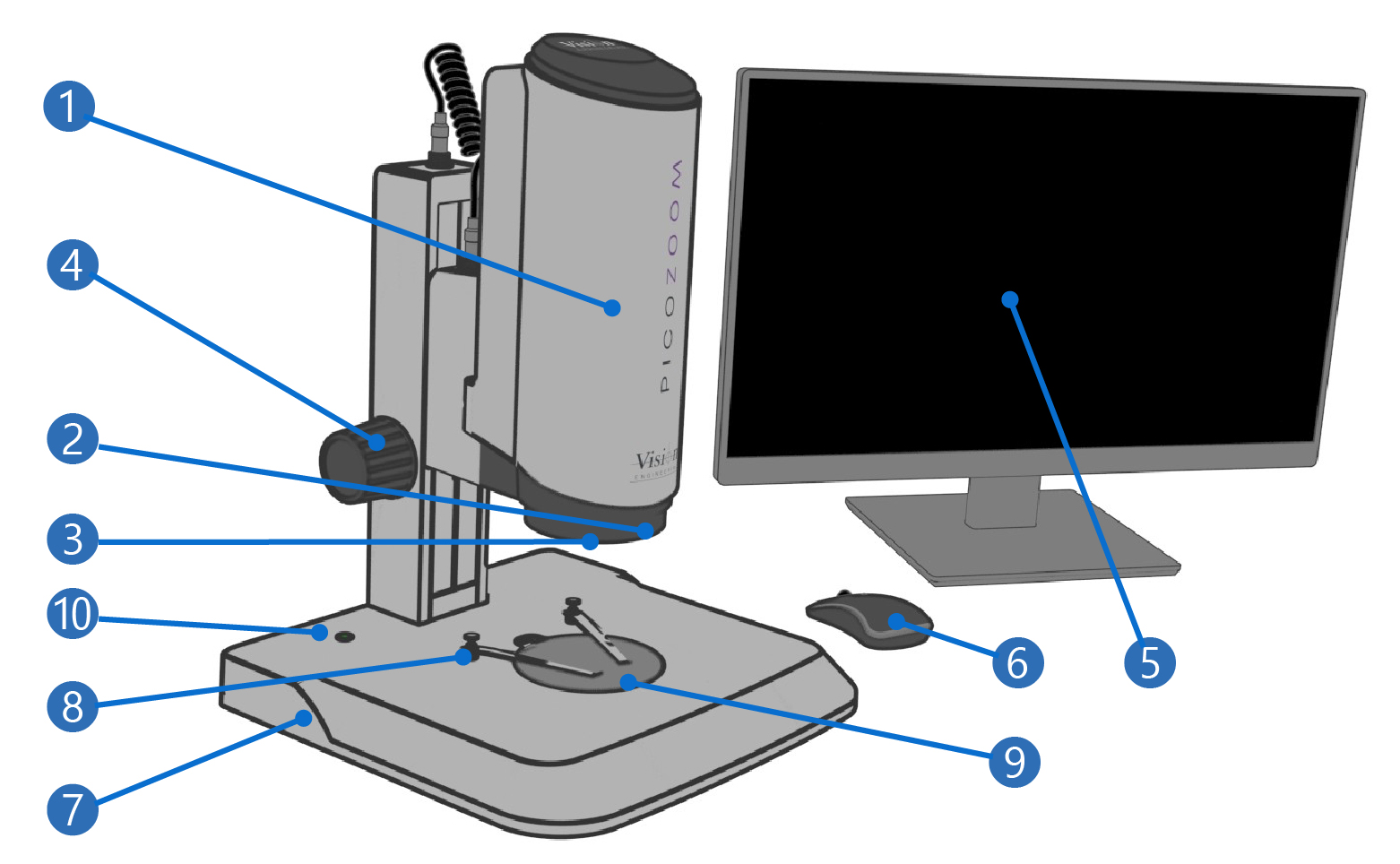

システム概要図
❶ カメラモジュール
❷ リングライト
❸ カメラレンズ
❹ 手動フォーカスノブ
❺ モニター（別売り）
❻ スクロールホイールマウス
❼ ベーススタンド
❽ 対象物クランプ
❾ リバーシブル対象物プラットフォーム
❿ 電源オンインジケーター
❶ 12V DC電源入力ソケット
❷ 電源オン／オフスイッチ
❸ USBポート×2（スクロールマウスおよびUSBフラッシュドライブ用）
❹ HDMIケーブルポート
❺ ネットワークケーブルポート（Ethernet）
❻ I/Oポート（未使用）
❼ DC OUTソケット（未使用）
❽ 6ピンポート - 支柱接続
❾ 6ピンポート - カメラアームマウント接続
使用開始
開梱
PicoZoom顕微鏡を初めて開梱する際は、次の手順を推奨します。
- 箱からすべての品目を取り出し、清潔で乾燥した場所に置きます。
- 内容物が以下の部品リストと一致していることを確認します。
主要部品（箱に同梱）：
- PicoZoomシステム
- 電源アダプター
- コイル状電源ケーブル
- HDMIケーブル
- スクロールホイールマウス
- メモリースティック
- 校正プレート
（現在、PicoZoom顕微鏡用アクセサリーは提供されていません）
顕微鏡の接続

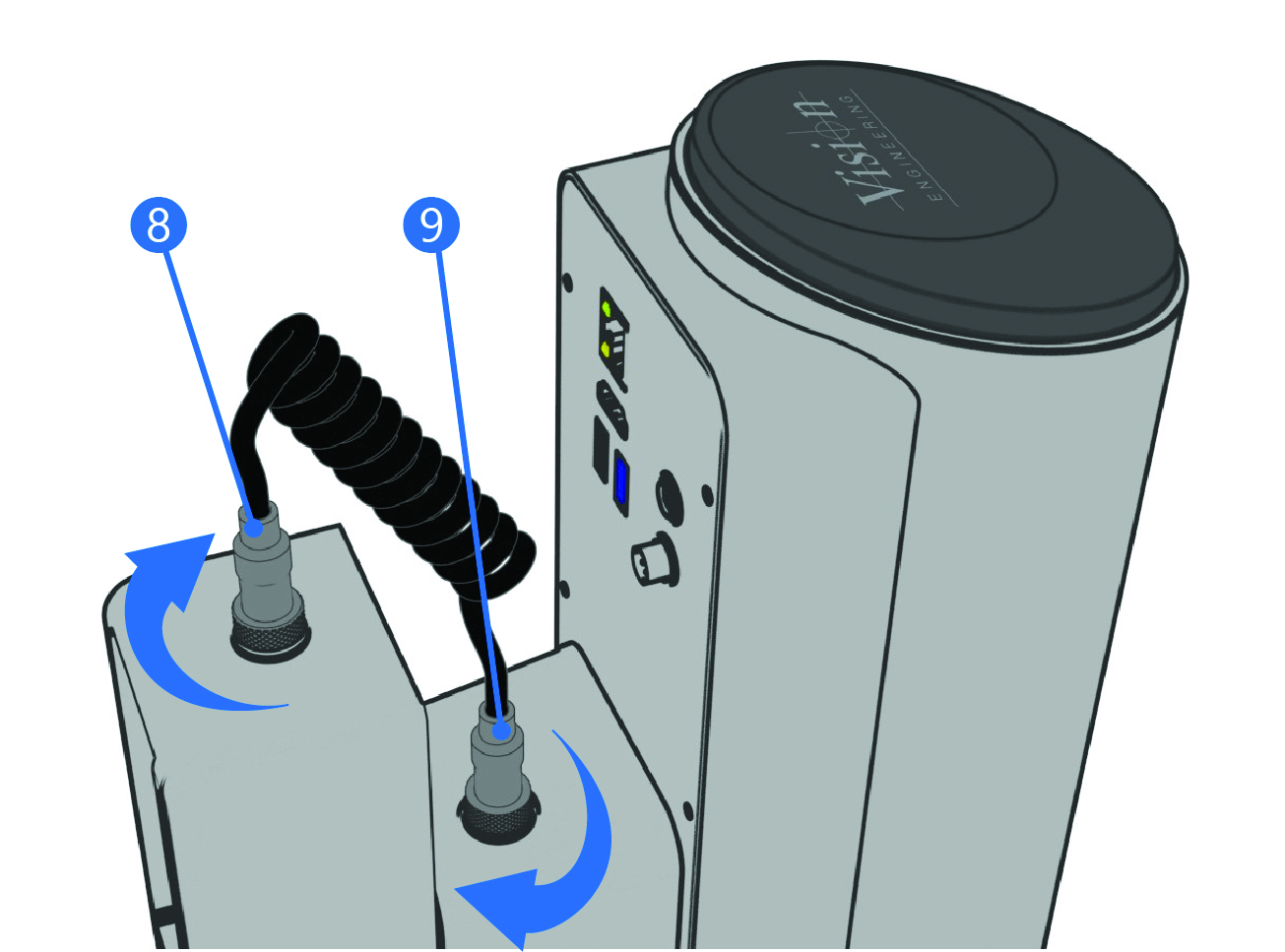

- コイル状電源ケーブルを、スタンド支柱上部の6ピンコネクター❽とカメラアーム❾に接続します。ねじ式カラーを回してコネクターを固定します。
- 付属のHDMIケーブルを顕微鏡背面に接続します。
- ケーブルのもう一方の端を、適切なモニター（1080p@60Hzまたは1080p@50Hz）に接続します。
- USBスクロールホイールマウスをPicoZoomデジタル顕微鏡背面に接続します。
- 必要に応じて（ファイル保存用）、付属のUSBフラッシュドライブを2番目のUSBポートに接続します。
- 12V DC電源を接続し、DCジャックプラグをPicoZoomスタンドベース背面のソケットに差し込みます。顕微鏡に付属する電源のみを使用してください。
電源オン
- 電源をオンにします。
- PicoZoomスタンド背面の赤いスイッチをオンにします。
- PicoZoomスタンド上部のLEDライトが緑色に点灯します。
- PicoZoomデジタル顕微鏡を使用できます。
システム概要 - 機能
- フォーカスのテンション（抵抗）を増減するには、左ノブを保持し、右ノブを回して操作部を締める、または緩めます。
- スタンドには、裏返して使用できる白黒の対象物プレートが付属しています。対象物、特徴、照明要件に応じて設定してください。
- 対象物クランプは、小さな対象物を固定するために使用できます。
- メニュー操作は付属のマウスで行います。また、簡単な機能はキーボード（別売り）でも実行できます。

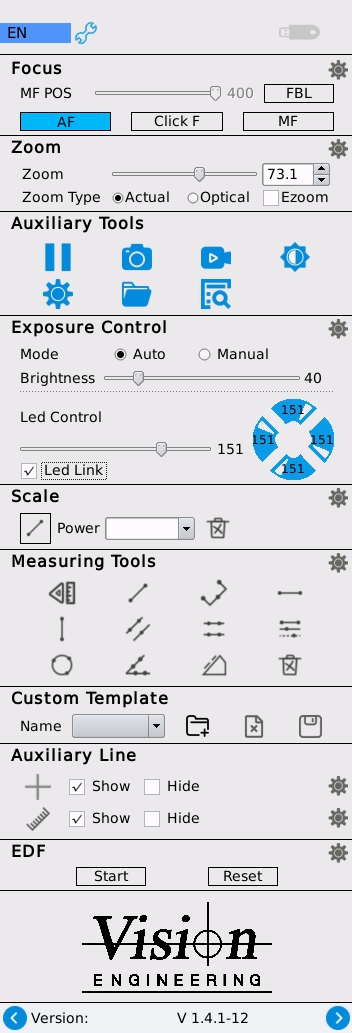

システム概要 - メニュー
マウスを右クリックしてメインメニューを開きます。
メインメニューブロック下部の青い矢印ボタンをクリックすると、モニター上でメニューを左側または右側に移動できます。
メニューを閉じるには、モニターの端に最も近い青い矢印ボタンをクリックします。
言語設定
本装置は、英語（初期設定）、ドイツ語、スペイン語、フランス語、イタリア語の5言語に対応しています。
ユーザーは、ニーズや操作環境に応じて希望する言語を選択できます。
ショートカット

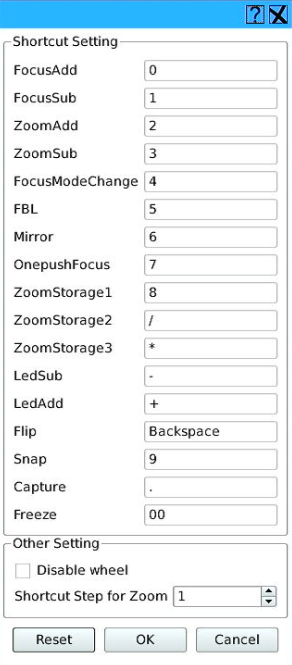

ショートカット設定（外付けキーボード）
外付けキーボードを使用してカメラ機能を呼び出すことができます（ほとんどのUSB有線キーボードおよびUSB Bluetoothドングルキーボードに対応しています）。
ユーザーは、好みや操作要件に応じてキー機能を割り当て、キーボード設定をカスタマイズできます。
その他の設定
「ホイールを無効化」にチェックを入れると、マウススクロールホイールによるズーム操作が無効になります。
「ズームのショートカットステップ」の値は、マウススクロールホイールズームのステップ分解能を制御します。値が小さいほどステップ分解能が細かくなります。値が大きいほどステップ分解能が粗く（大きく）なります。1＝最小（光学0.05～0.1ステップ）、10＝最大（光学0.5ステップ）。
USBフラッシュドライブの認識
画像や動画のキャプチャ、および測定データファイルの保存を行うには、フラッシュドライブをUSBポートのいずれかに挿入します。USBフラッシュドライブ（メモリースティック）が接続されると、正常に接続されたことを示すため、USBアイコンが灰色から緑色に変わります。
USBフラッシュドライブがFAT32ファイルシステムでフォーマットされていることを確認してください。
接続されているフラッシュドライブをシステムから取り外すには、USBアイコンを左クリックし、「デバイスを取り出す」をクリックします。
フォーカス
フォーカスモードには、オートフォーカス（AF）、ワンタッチフォーカス（Click F）、手動フォーカス（MF）の3種類があります。
手動フォーカスモード（MF）では、スライダーバーをドラッグしてカメラのフォーカス値（0～400）を調整します。
FBLボタンをクリックすると、カメラが手動フォーカスモードに切り替わり、フォーカス値がパーフォーカル（無限遠）位置（約200）に設定されます。
オートフォーカスモードで表示領域フォーカスフレームのオプションが有効になっている場合、フォーカス中はフォーカスフレームの色が設定色の反転色に変わります。フォーカスが完了すると、ユーザー設定色に戻ります。

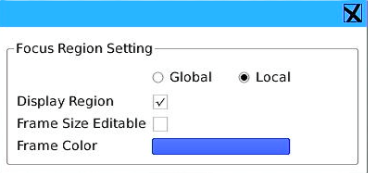

フォーカス設定
フォーカス領域設定 - AFモードでは、フォーカス領域設定を「グローバル」または「ローカル」に設定できます。グローバルモードでは、システムが画像全体を対象にフォーカスを計算します。ローカル領域モードでは、フォーカスフレームに基づいてフォーカスを設定します。マウスを使用して、フォーカスフレームの位置とサイズをカスタマイズできます。
MFモードでは、グローバル、ローカル、表示領域の各オプションはグレー表示され、編集できません。
表示領域 - 表示画像上でフォーカスフレームの表示を有効または無効にできます。

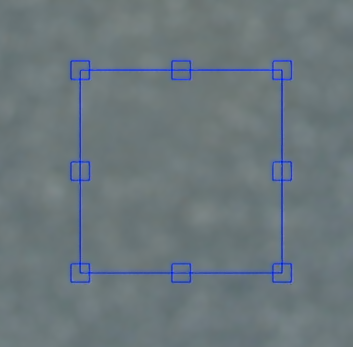

フレームサイズ編集可能 - この機能を有効にすると、フォーカスフレームのサイズを調整できます。ボックスのハンドルを選択してドラッグし、必要なサイズに設定します。フレームサイズを設定した後、機能ボックスのチェックを外すと、編集が無効になり、設定したサイズが保存されます。

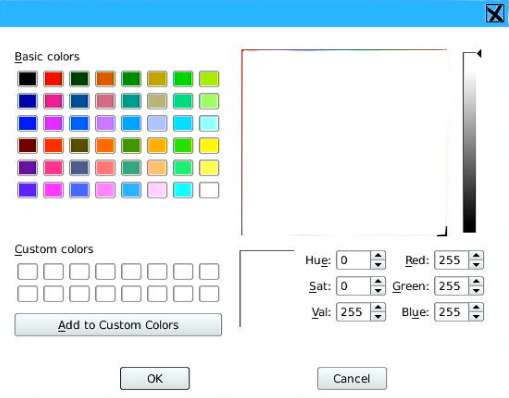

フレームカラー - カラーバーをクリックして、フォーカスフレームの色をカスタマイズおよび設定します。「OK」をクリックして配色を確認し、保存します。
ズーム
ズーム - マウスのスクロールホイールを使用するか、スライダーバーをドラッグして倍率を調整します。
または、上矢印と下矢印を使用して、ズームを1ステップずつ増減できます。

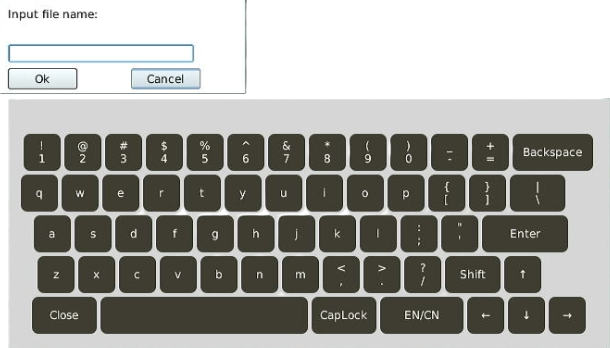

ズームレベルボックスをクリックすると、画面キーボードを使用して、使用可能な範囲内のズームレベルを入力できます。
ズームタイプ -
- 実倍率 - 実際のズーム倍率は、補助対物レンズ倍率と表示（モニター）サイズに基づいて計算されます。下記の「ズーム設定」を参照してください。
実倍率範囲：20.7倍～141.7倍（補助対物レンズ1.0、表示サイズ24インチの場合）
上記の数値は表示サイズによって異なります。
- 光学ズーム - 0.70倍～4.80倍
- Eズーム（デジタルズーム）：
光学Eズーム範囲：5.28倍～28.80倍（合計範囲0.70倍～28.80倍）
実Eズーム範囲：155.9倍～850.1倍（合計範囲20.7倍～850.1倍）（補助対物レンズ1.0、表示サイズ24インチの場合）
倍率が電子ズーム範囲内に設定されている状態でEズームを無効にすると、倍率は自動的に最大実倍率または最大光学倍率に戻ります。

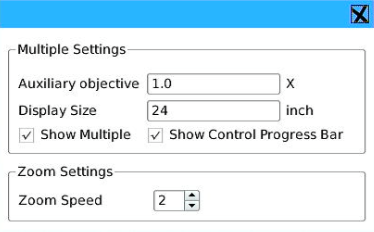

ズーム設定
複数設定
補助対物レンズ - 値は「1.0x」のままにしてください。
表示サイズ - システムで使用するモニターサイズを入力します。
精度を最適化するには、実際に表示される画面サイズを確認してください。
「複数表示」を有効にすると、設定されたモニターサイズと実倍率レベルの値が画面右上に表示されます。
「制御プログレスバー」を有効にすると、設定された補助対物レンズと光学ズームの値が画面右下に表示されます。

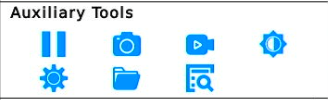

補助ツール
一時停止
一時停止ボタンをクリックすると、表示画像が一時停止（静止）し、アイコンが再生記号に変わります。
このモードでも測定ツールを使用して測定を実行できます。
画像が一時停止している間は、カメラパラメーターの調整および動画録画機能が無効になります。
カメラ
カメラボタンをクリックすると、画面画像を保存します。
写真の形式、ファイル名、保存場所などの設定は、設定メニューで構成できます。
動画
録画ボタンをクリックすると、現在の画面の録画が開始されます。
録画中は、録画が有効であることを示す赤い点滅点が画面右下に表示されます。
録画を停止するには、もう一度録画ボタンをクリックします。
動画形式や保存場所などの録画設定は、設定メニューで構成できます。
1つの動画ファイルの最大サイズは約3.5GBです。この上限に達すると、現在の動画ファイルが自動的に保存され、新しい動画ファイルで録画が続行されます。これはフラッシュドライブの容量およびフラッシュドライブ上の使用可能な空き容量によって異なります。
カスタムファイル名を使用した場合、新しいファイル名には、以前の動画ファイルと区別するための数字の接尾辞が自動的に追加されます。
オートホワイトバランス（AWB）
ホワイトバランス手順：
- 白い紙（またはその他の無地の白色ターゲット）をステージ上に置きます。
- AWBボタンをクリックします。
- カメラが白色基準ターゲットに基づいて画像の色を自動調整します。
設定
設定メニューを編集するには、管理者パスワードが必要です。
初期パスワードは123456です。

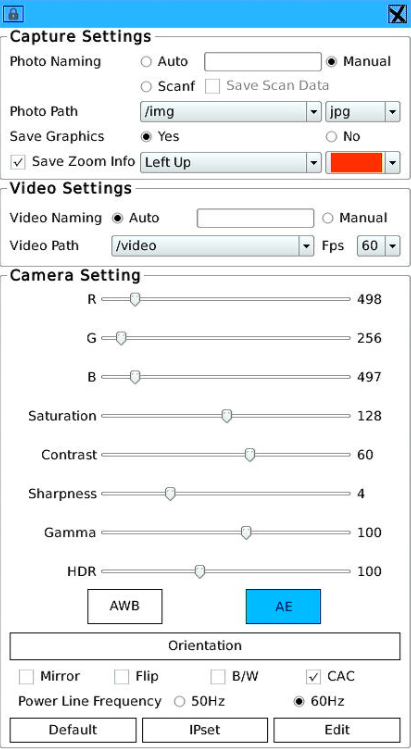

キャプチャ設定
写真の命名 - 使用可能な命名モード：
- 自動 - 写真に自動的に名前が付けられます。カスタム接頭辞を追加できます。
- 手動 - 保存前にユーザーが写真名を手動で入力します。
写真パス - 初期保存場所は/imgです。ユーザーはこのディレクトリ内に追加フォルダーを作成し、画像保存用のカスタムフォルダーを選択できます。追加フォルダーは、補助ツールの「フォルダーを開く」オプションで作成できます。
対応する画像形式：
- JPG
- BMP
- PNG
- TIFF
グラフィックを保存 - 測定グラフィック、注釈、その他の描画要素を画像と一緒に保存するかどうかを選択できます。
現在の倍率情報をキャプチャ画像に埋め込むことができます。倍率情報の位置と文字色はカスタマイズできます。
動画設定
動画の命名 - 命名方法は次のように設定できます：
- 自動（ユーザー定義の接頭辞による自動命名）または
- 手動（手動命名）
動画パス - 初期保存場所はフラッシュドライブの「video」フォルダーです。ユーザーは「フォルダーを開く」メニューからvideoフォルダー内にサブフォルダーを作成できます。その後、「動画パス」ドロップダウンボックスで新しいフォルダーパスを設定できます。
FPS（録画フレームレート） - 30／60フレームを選択可能
録画形式 - 現在は.mp4のみ対応
カメラ設定
値の範囲および設定オプション
R（赤ゲイン）：1～4095
G（緑ゲイン）：1～4095
B（青ゲイン）：1～4095
彩度：0～255
コントラスト：0～100
シャープネス：0～15
ガンマ：1～170
HDR （ハイダイナミックレンジ）：0～255
AWB （オートホワイトバランス）：有効
AE （自動露出）：自動／手動
方向（オーバーレイ）：.dwg、.bmp、.dxfファイルをカメラにインポートして表示できます。bmp画像には白い背景が必要です。そうでない場合、インポート後に表示画像が異常になることがあります。
- 位置決めファイルをUSBドライブに置き、カメラに接続します。「設定」-「位置決め」を開き、必要な線幅、色、透明度のパラメーターを選択します。
- 「選択」をクリックすると、USBドライブメニューが自動的に開きます。該当するファイルを選択してダブルクリックすると、画像上に自動的に表示されます。
- マウスの左ボタンをダブルクリックすると、位置決め描画を閉じることができます。再度開くには、上記の操作を繰り返します。
- ［位置決め］をもう一度クリックすると、位置調整オプションが表示されます。
ミラー：オン／オフ
反転：オン／オフ
B/W（白黒モノクロ）：オン／オフ
CAC（色収差補正）：オン／オフ
電源ライン周波数（商用電源）：50Hz／60Hz選択
初期設定：カメラ関連機能のパラメーターを工場出荷時設定に戻します。
編集（メニュー編集）：メインメニューオプションの表示／非表示を設定し、メインメニューグループの順序を変更できます。メニューグループの順序を変更するには、2つのオプションを選択し、交換ボタンをクリックして位置を入れ替えます。
補助ツールメニューはメインメニューから削除できません。
開く（フラッシュドライブのファイル）
フォルダーを開き、接続されたUSBフラッシュドライブに保存されたファイル（画像、動画、データ）を表示します。
画像
- 1つの画像ファイルに対して関連操作を実行できます。画像サムネイル、名前、サイズ情報が左下に表示されます。
- 画像を選択した後、右クリックメニューを使用して、画像の削除、ライブ／静止比較、コピー、切り取り、貼り付け、名前変更を実行できます。
- 空白領域を右クリックして新しいフォルダーを作成します。必要に応じて、キャプチャ／録画設定で保存パスを変更できます。
動画
- 動画を選択した後、右クリックメニューを使用して、動画の削除、コピー、切り取り、貼り付け、名前変更を実行できます。
- 動画を選択すると、その名前とサイズ情報が左下に表示されます。
データ
エクスポートされたデータリストファイルの名前とサイズのみ表示できます。
ドキュメント内のデータはPicoZoomシステム上で表示できません。データを表示するには、PCでファイルを開いてください。

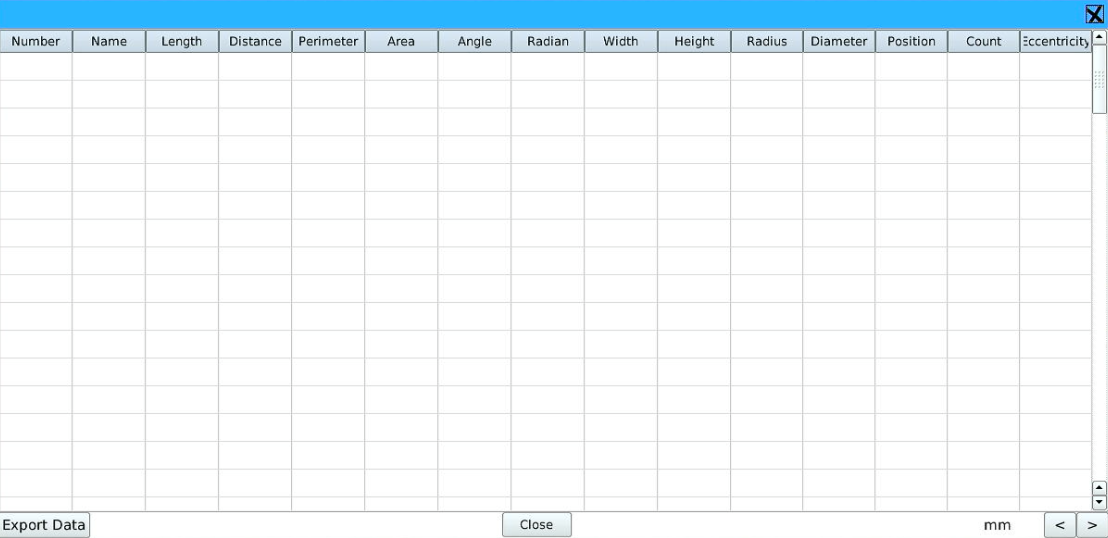

データ
画面上の現在の測定ログテーブルデータを表示します。

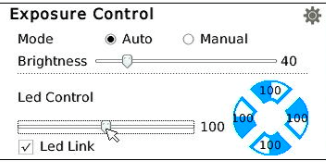

露出制御
露出モード
露出モードのオプション：「自動」と「手動」。
自動露出モードでは、スライダーで明るさの値（0～255）を調整できます。
手動露出モードでは、右側の設定ボタンをクリックして、露出値（0～16.5）とゲイン値（0～30）を調整します。このとき、明るさの値は調整できません。
LED制御（面照明の明るさ調整）
スライダーバーをドラッグして照明の明るさを調整します（0：オフ、200：最大）。
LED象限画像をクリックすると、各象限を個別に有効または無効にし、照明レベルを個別に設定できます。
LEDリンク
すべてのLEDリングライト象限をオン／オフに切り替えます。
LEDリンクを有効にすると、4つすべてのリングライト象限がグループ化されます。スライダーバーで明るさを調整すると、4つの照明ゾーンすべてが同時に調整されます。
スケール（校正）：
校正方法
- まず「H校正」または「円校正」をクリックします。
- 校正ツール（付属の校正プレートやスケールスライドなど）をステージ上に置き、画像が鮮明になるまで調整します。
- 10mm校正を例に、プレビュー画像内で10mmの長さを見つけ、始点と終点を決めると、メニューウィンドウが表示されます。
- 実際のズーム倍率に応じて、該当する値、長さ、単位を入力します。
校正を選択して削除ボタンをクリックします。パスワードを入力して校正記録を削除します。
初期パスワードは123456です。
校正設定：

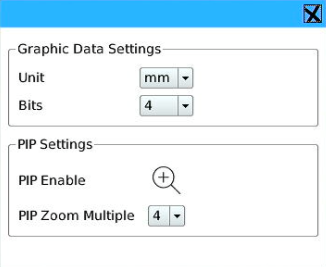

グラフィックデータ設定
単位 - 測定単位をcm（センチメートル）、mm（ミリメートル）、µm（マイクロメートル）、インチ、mil（thou／1インチの1,000分の1）に設定できます。
桁数 - 小数表示を0～4桁に設定できます。
PIP設定（ピクチャーインピクチャー）
PIP有効 - 拡大鏡ボタンをクリックして、正確なマウス位置決めを補助する拡大鏡画面を有効／無効にします（画面は表示の右下に表示されます）。
PIPズーム倍率 - 必要な倍率2倍、4倍、6倍を選択します。
注：PIPが有効な場合、動画録画は無効になります。

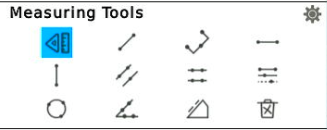

測定ツール
- 測定モードアイコン
をクリックして測定を有効にします（アイコンが青色に変わります）。
- 測定モードではオートフォーカスが無効になります。
- 測定モードを終了するには、測定モードアイコンをもう一度クリックします（アイコンが灰色に変わります）。
- アイコン上にマウスを置くと、ツール名が表示されます。
- 必要な測定ツールを選択します。
- 自動エッジ
（自動エッジ検出）- 測定中に有効にするには、この機能を選択します。クリック位置に最も近いエッジが識別され、選択されます。エッジは選択円内にある必要があります。
- すべて削除
- すべての測定データとグラフィックデータを削除するには選択します。「OK」をクリックして削除を確認するか、「キャンセル」をクリックして要求を取り消します。
- 個別の測定データ／グラフィックを削除するには、グラフィック上にマウスを置き、マウスの右ボタンをダブルクリックします。「OK」をクリックして削除を確認するか、「キャンセル」をクリックして要求を取り消します。
- 測定グラフィックを編集するには、グラフィック上にマウスを置き、マウスの右ボタンを使用して点またはグラフィックを移動します。
測定設定

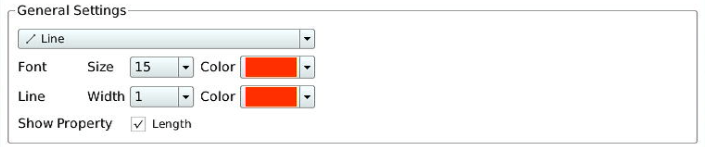

一般設定：
各ツールのグラフィック測定要素について、フォントサイズ／色、線幅／色を個別に設定できます。
オブジェクトパターン：
モード - 必要に応じて点または形状を選択します。形状検出を使用すると、描画した形状をポリゴンエッジに自動的にスナップできます。
形状検出範囲（サイズ） - 必要な範囲10～25を選択します。値が大きいほど、エッジ円のサイズが大きくなります。

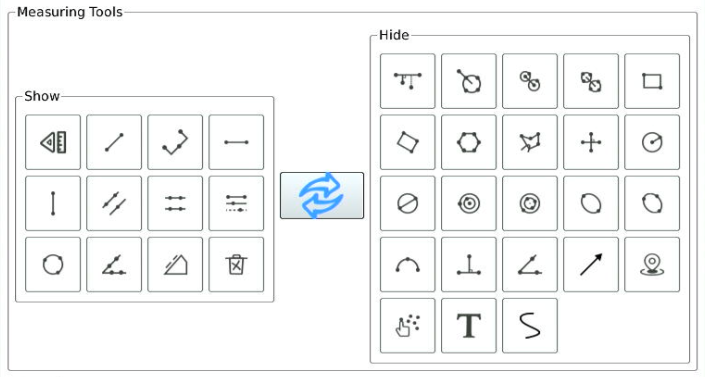

測定ツール：
メインメニューには12個の測定ツール、「表示」ツールが表示されます。表示ツールと右側の非表示ツールを選択して交換ボタンをクリックすると、表示ツールを置き換えられます。

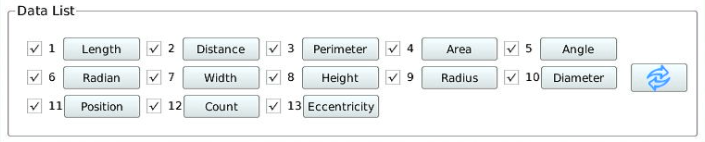

データリスト：
データテーブルのレイアウトを変更するには、必要に応じて列見出しを選択または選択解除します。2つの項目名をクリックして交換ボタンをクリックすると、列の順序を変更できます。
カスタムテンプレート
- グラフィック要素データを保存します。「新規」をクリックし、テキストボックスにカスタムテンプレート名を入力してから、「保存」ボタンをクリックします。
- テンプレートを選択し、削除アイコンをクリックしてテンプレートを削除します。
補助線（十字線／グリッド線／スケール線）
チェックボックスを使用して、十字線／グリッド線を有効または無効にします。
設定ボタンをクリックしてグリッド線を設定します。
初期色 - グリッド線の色を設定します。
初期サイズ - グリッド線の幅（1～3）を設定します。
HLine／VLine - 水平線および垂直線の本数（1～100）を設定します。
グリッド線上でマウスの右ボタンをダブルクリックすると、線の座標位置、色、スケールの表示／非表示、または線の角度を設定できます。
チェックボックスを使用して、スケールバー線を有効または無効にします。
設定ボタンをクリックしてスケールバー線を設定します。
画面上の位置を設定し、スケールバーの長さ（20～900ピクセル）を設定します。
EDF（画像スタッキング）
画像のずれまたはスケーリングがある場合は、「位置合わせ」を選択して最終画像の効果を最適化します。

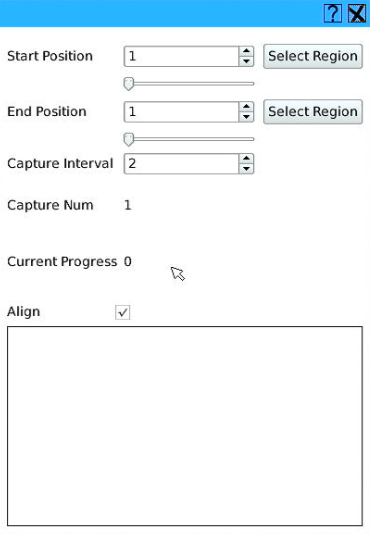

- 被写界深度合成設定メニューを開きます。
- ボタンをクリックして、それぞれ開始位置と終了位置を設定します。マウスの左ボタンで領域を確定する際は、終了位置領域を選択する前にカメラのフォーカスが完了するまで待ちます。
- キャプチャ間隔を設定します。値はカスタマイズできます。値の範囲：1～99。値が小さいほど多くの画像がキャプチャされ、画質が高くなります。
- 画像のずれまたはスケーリングがある場合は、「位置合わせ」を選択して最終画像の効果を最適化します。
- 「開始」をクリックします。カメラが画像合成処理を実行します。合成成功のポップアップウィンドウが表示されるまで待ちます。
- 合成が完了したら、「確認」をクリックします。右側の比較表示に「戻る」ボタンと「同期ズーム」ボタンが表示されます（初期設定では無効）。
- 合成画像はUSBドライブの画像パスで表示できます。
- 「リセット」をクリックします。開始位置と終了位置の値がすべて1になり、キャプチャ間隔が2になります。開始位置、終了位置、キャプチャ間隔のパラメーター値を再選択できます。
EDF設定：
仕様
カメラ解像度：2MP（1920x1080）
カメラセンサー：カラーCMOS、1/2インチ
フレームレート：1920x1080で最大60fps
鮮明な作動距離：約94mm（MF FBL）
光学作動距離：約100mm（MF FBL）
最大対象物高さ：約82mm
最大視野（幅×高さ）：26mm×14.5mm
支柱移動量：85mm
寸法：高さ52.5cm（最大）、幅32cm、奥行32cm
電力：最大11W
モニター接続：HDMI×1
インターフェース接続：USB×2、Ethernet×1
動作温度：保管時：-10°C～+60°C。動作時：+5°C～+35°C
日常のメンテナンス
清掃
清掃する前に、システムを電源から切り離してください。
不適切な洗浄剤、化学薬品、または方法を使用して
清掃しないでください。
色付きの表面やゴム部品付きアクセサリーの清掃に
化学薬品を使用しないでください。
光学面の清掃には、専用のレンズクロスを使用してください。
保守サービス
修理は、Vision Engineeringの訓練を受けたサービス担当者のみが実施できます。
Vision Engineering純正の交換部品のみを使用してください。
規制および安全情報
著作権
本書の著作権はVision Engineering Ltd.が所有します。すべての人は
以下の条件に従うことを条件として、本書を閲覧、コピー、印刷、配布することを
ここに許可されます。
本書は情報提供のみを目的として使用できます。
本書は非営利目的でのみ使用できます。
本書またはその一部をコピーする場合は、この著作権表示を含める必要があります。
Copyright © 2026 Vision Engineering Ltd., Send Road, Send, Woking,
Surrey GU23 7ER, UK All Rights Reserved.
免責事項
本書は、明示または黙示、法定またはその他を問わず、いかなる種類の保証もなく「現状のまま」提供されます。
上記を制限することなく、
満足できる品質、特定目的への適合性、または権利非侵害の保証は明示的に除外されます。
いかなる状況においてもVision
Engineering Ltd.は、利益、収益、営業権、予想貯蓄の損失を含む、
いかなる種類の直接的または間接的な損失または損害についても責任を負いません。
このような保証は、法律で許可される最大限の範囲でここに除外されます。
本書の文章および図は、可能な限り正確に作成されています。
ただし、Vision Engineering Ltd.は、本書に含まれる情報の正確性について責任を負いません。
この情報は自己責任で使用するものであり、依拠すべきではありません。
本マニュアルに含まれる情報は、予告なく変更されることがあります。
一般安全
安全性
システムを初めて使用する前に、ユーザーガイドの健康と安全の項をお読みください。
次のことを確認してください。
システムおよびアクセサリーの操作、保守、修理は、認定された訓練済みの担当者のみが行うこと。
すべての操作者がユーザーマニュアル、特に安全規則を読み、理解し、遵守していること。
UV光
照明源を直接見ないでください。視力に損傷を与えるおそれがあります。
UV照明オプションを使用する場合は、次の対策が必要です。
UV LEDを使用するときは、必ず付属の保護眼鏡を着用してください。
使用しないときはUV LEDをオフにしてください。
長時間UVを使用する場合は、露出した皮膚を覆ってください。
ユーザーは作業環境について独自にリスク評価を実施してください。
適合声明
Vision Engineeringおよびその製品は、廃電気電子機器（WEEE）および有害物質の制限（RoHS）に関するEC指令の要件に適合しています。
Vision Engineeringのすべての製品はCEマークに適合しており、各製品が該当するEC指令の要件を満たしていることを示しています。
該当する場合、低電圧指令およびEMC指令を含め、製品に適用されるすべての指令における健康および安全に関する必須要件など、CE指令のその他の特性も含まれます。
健康と安全
メンテナンスを行う前に、システムを電源から切り離してください。
カメラがオンのときに電源ケーブルを取り外したり、商用電源がオンのときに電源ケーブルを接続したりしないでください。
システムの近くで液体を使用しないでください。
濡れた手でシステムを操作しないでください。照明の安全性：
点灯しているLEDを直接見ないでください。視力に損傷を与えるおそれがあります。
保証
本製品は、元の購入者への請求書の日付から1年間、材料および製造上の欠陥がないことを保証します。
保証期間中に製品に欠陥があることが判明した場合、Vision Engineeringの判断により、Vision Engineeringの施設またはその他の場所で修理または交換されます。ただし、交換品を提供できず、修理が商業的に実行不可能または適時に実施できない場合、Vision Engineeringは購入価格を返金する権利を有します。Vision Engineering製ではない部品には、その製造元の保証のみが適用されます。
ヒューズなどの消耗部品には保証がありません。
この保証は、輸送中の損傷、誤使用、放置、不注意による損傷、またはVision Engineeringが承認したサービス担当者以外による不適切な保守または改造による損傷を対象としません。また、この保証は、ユーザーガイドに記載された製品の日常的なメンテナンス作業、または購入者が実施することが合理的に想定される軽微なメンテナンス作業も対象としません。
湿気、ほこり、腐食性化学物質、油またはその他の異物の付着、液体のこぼれ、その他Vision Engineeringの管理を超える条件など、環境条件による不十分な動作性能について、責任は負いません。
本書に記載されている場合を除き、Vision Engineeringは、再販売、特定目的への適合性、その他を問わず、法律上明示または黙示されるその他の保証を一切行いません。また、Vision Engineeringは、いかなる状況においても、付随的、結果的、その他の損害について責任を負いません。
