EVO Cam AURA ユーザーガイド

Evo Cam AURA ユーザーガイド

EVOCAM AURA のバリエーション

ECH010 - EVO Cam AURA 4K タッチ
ECH011 - EVO Cam AURA 4K ボタン
ECH012 - EVO Cam AURA HD ボタン

セキュアモデル：

ECH010S - EVO Cam AURA 4K タッチ - セキュア
ECH011S - EVO Cam AURA 4K ボタン - セキュア
ECH012S - EVO Cam AURA HD ボタン - セキュア

はじめに

EVO Cam AURA は、PC を使用せずに高速かつ正確な生産検査を行うために設計された、高性能なスタンドアロンデジタル顕微鏡です。

主な機能：

2 種類のカメラ - 4K および HD 解像度構成を利用できます。
2 種類の操作方法 - 4K モデルではタッチスクリーンと物理ボタンを使用でき、HD モデルはボタンのみで操作します。
即時セットアップ - インテリジェントなレンズ ID により、倍率を自動表示し、すぐに使用できます。
効率的なワークフロー - カスタマイズ可能なプリセットとクイックアクセスホットキーにより、日常の検査を高速化します。
内蔵ソフトウェア - フォーカススタッキング、精密寸法測定、DXF オーバーレイ機能を内蔵しています。

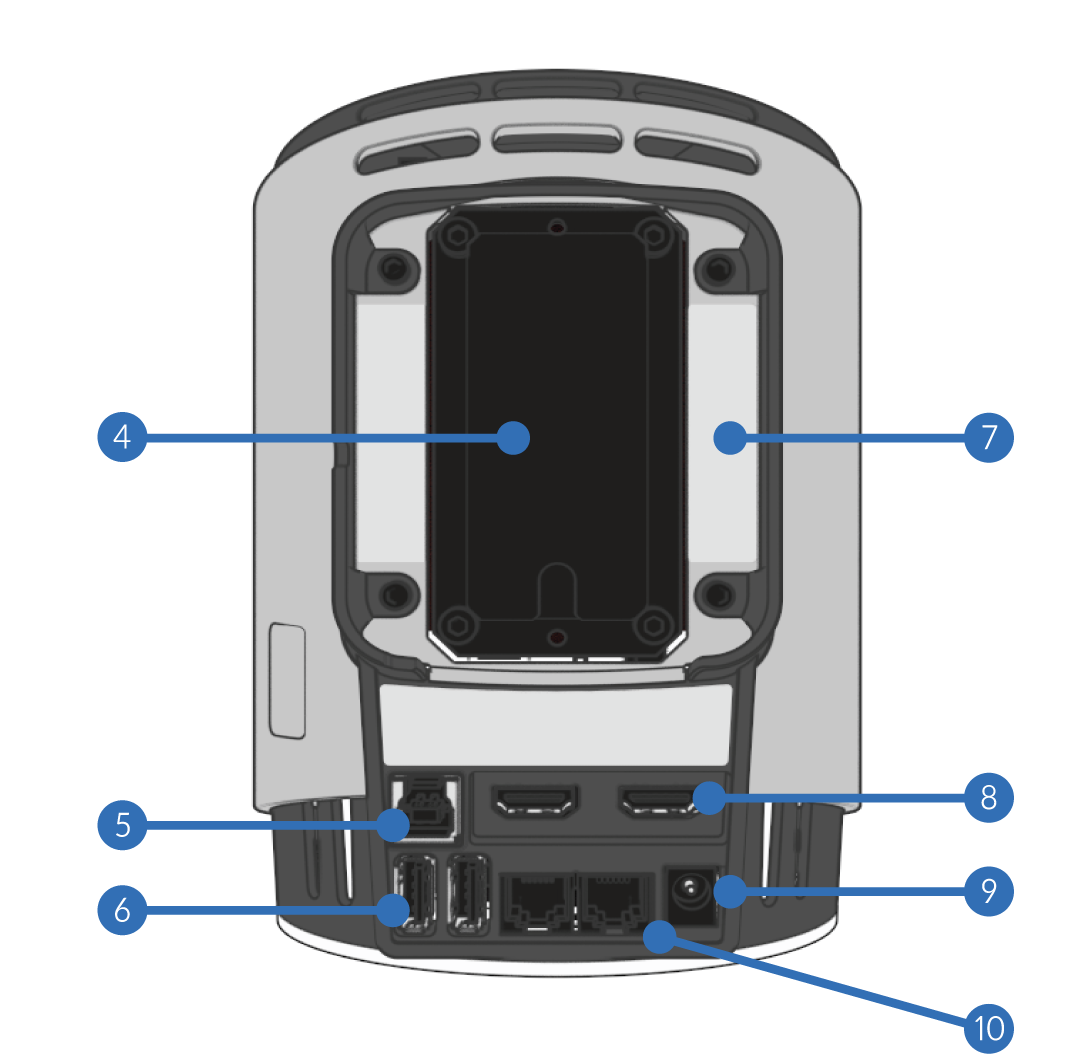

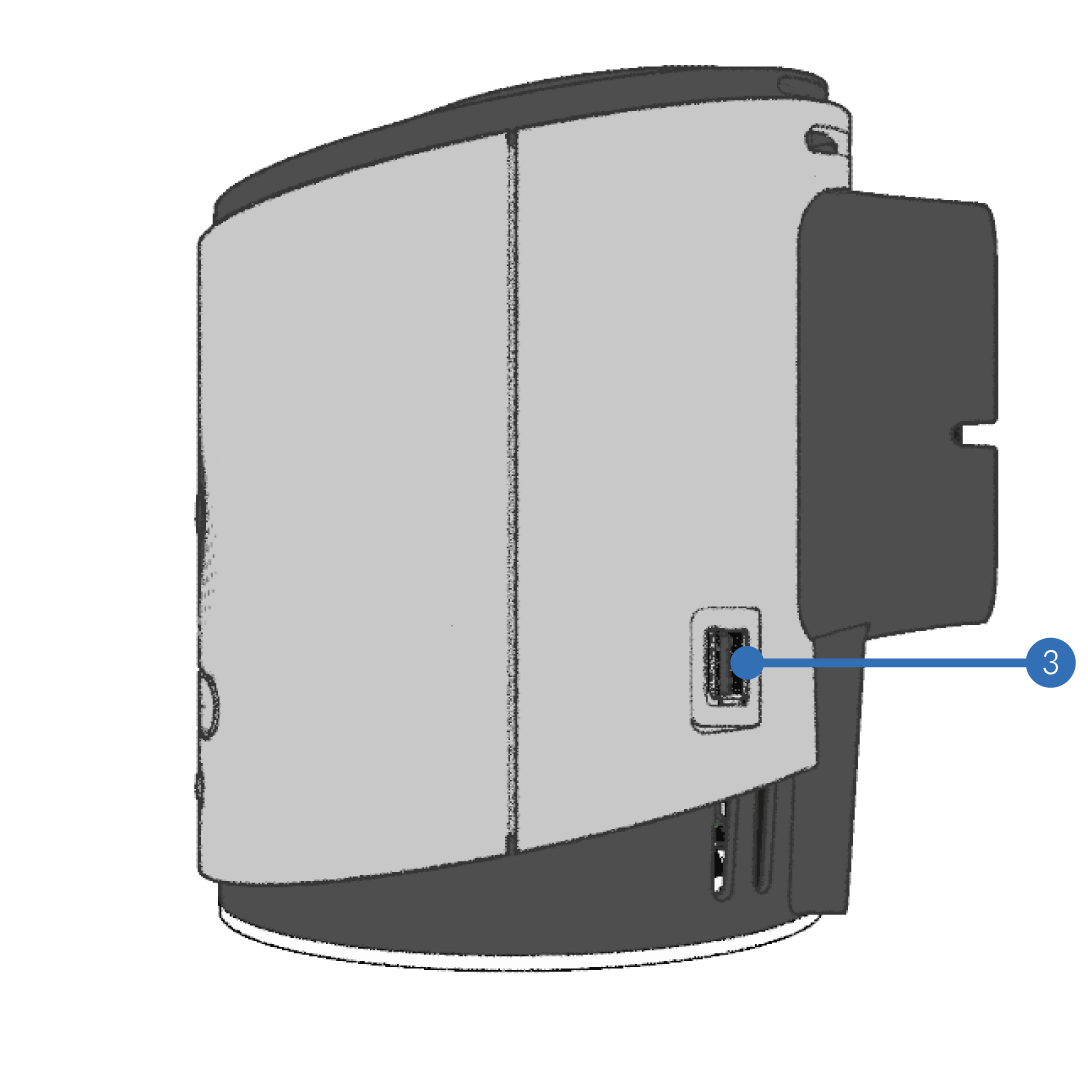

製品概要図

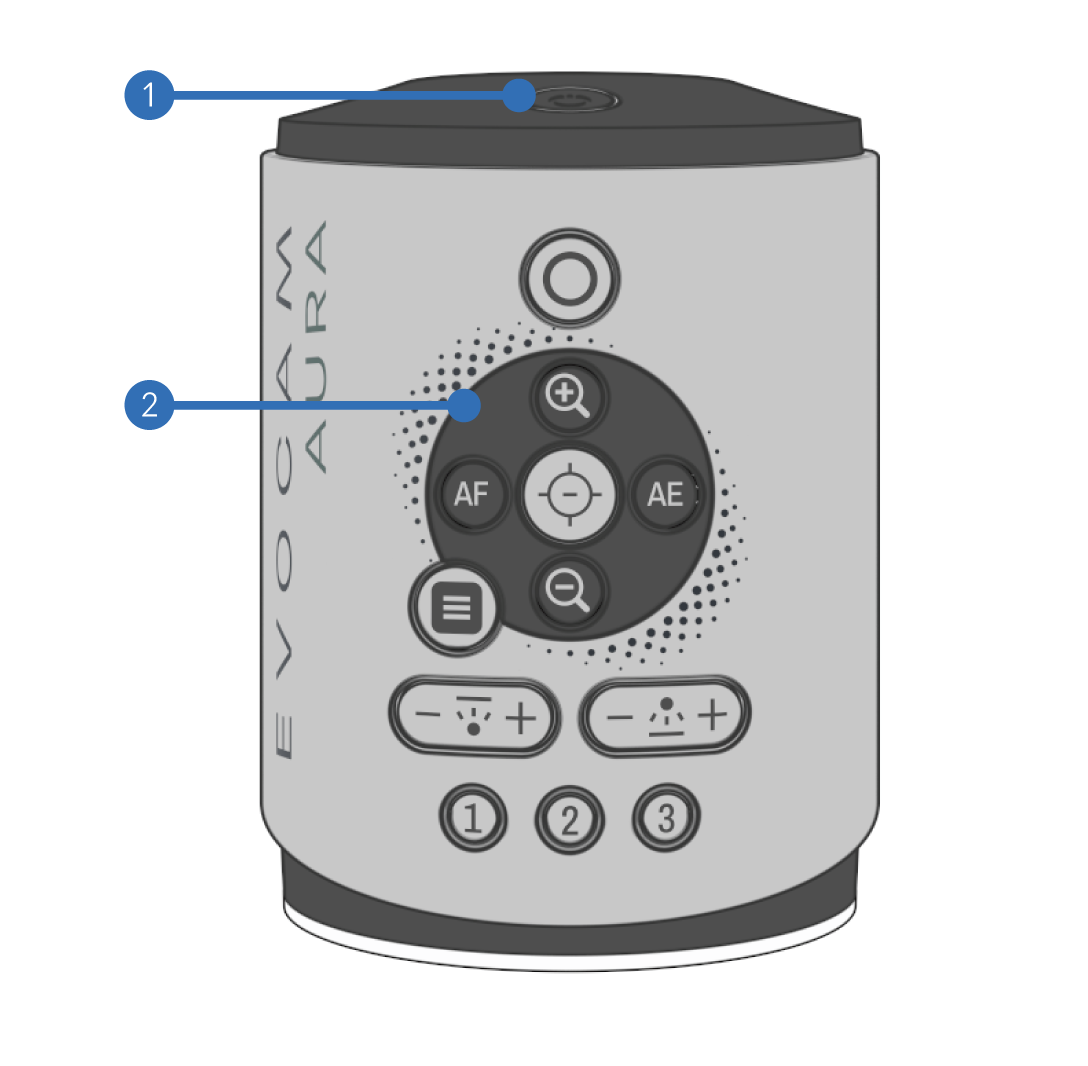

メカニカルボタン AURA

❶ オン／オフボタン
❷ キーパッド操作パネル

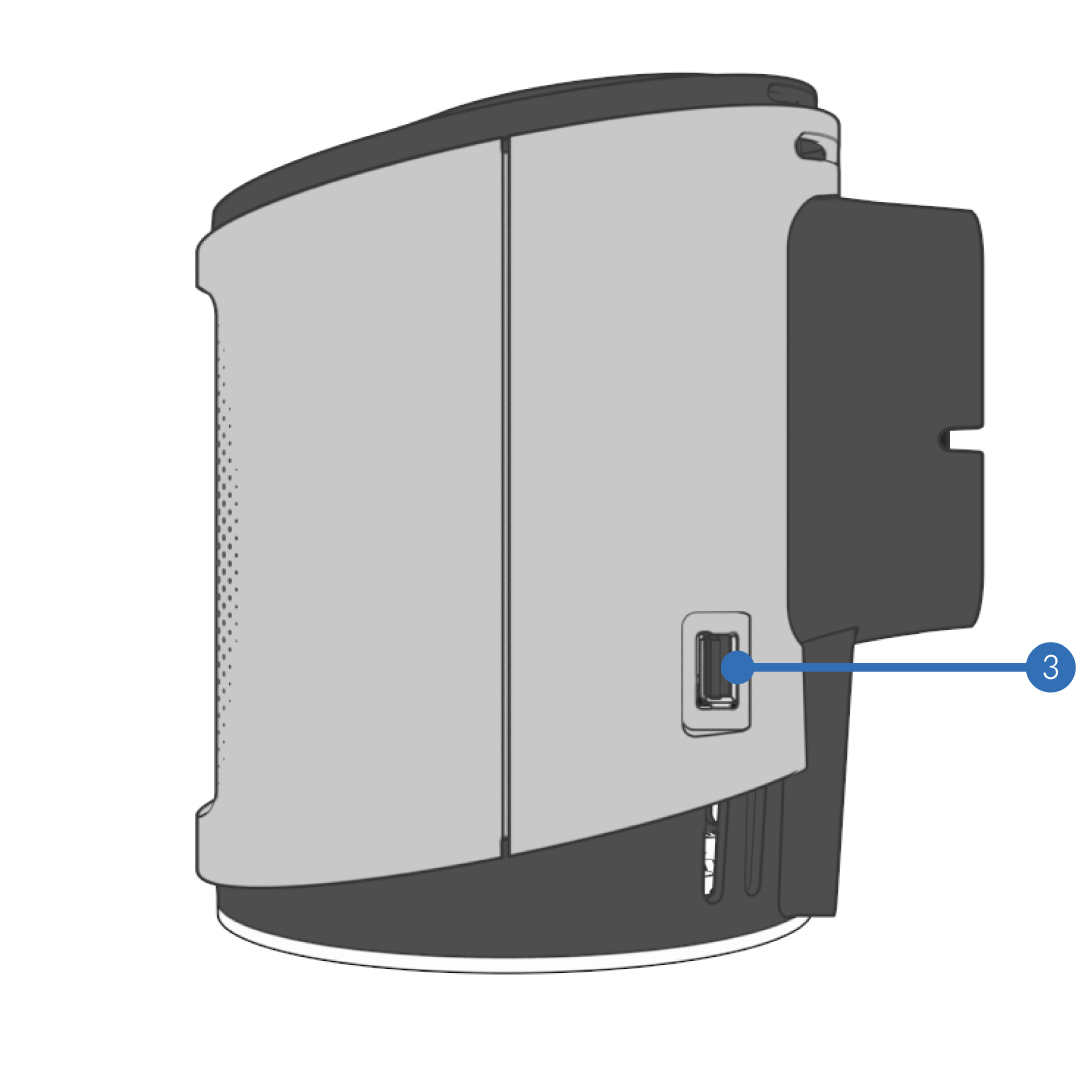

❸ USB-A ポート

❹ ダブテール接続部
❺ USB-B ポート ×1
❻ USB-A ポート ×2
❼ シリアルコード
❽ HDMI ポート ×2
❾ 電源入力 ×1
❿ 照明ポート ×2

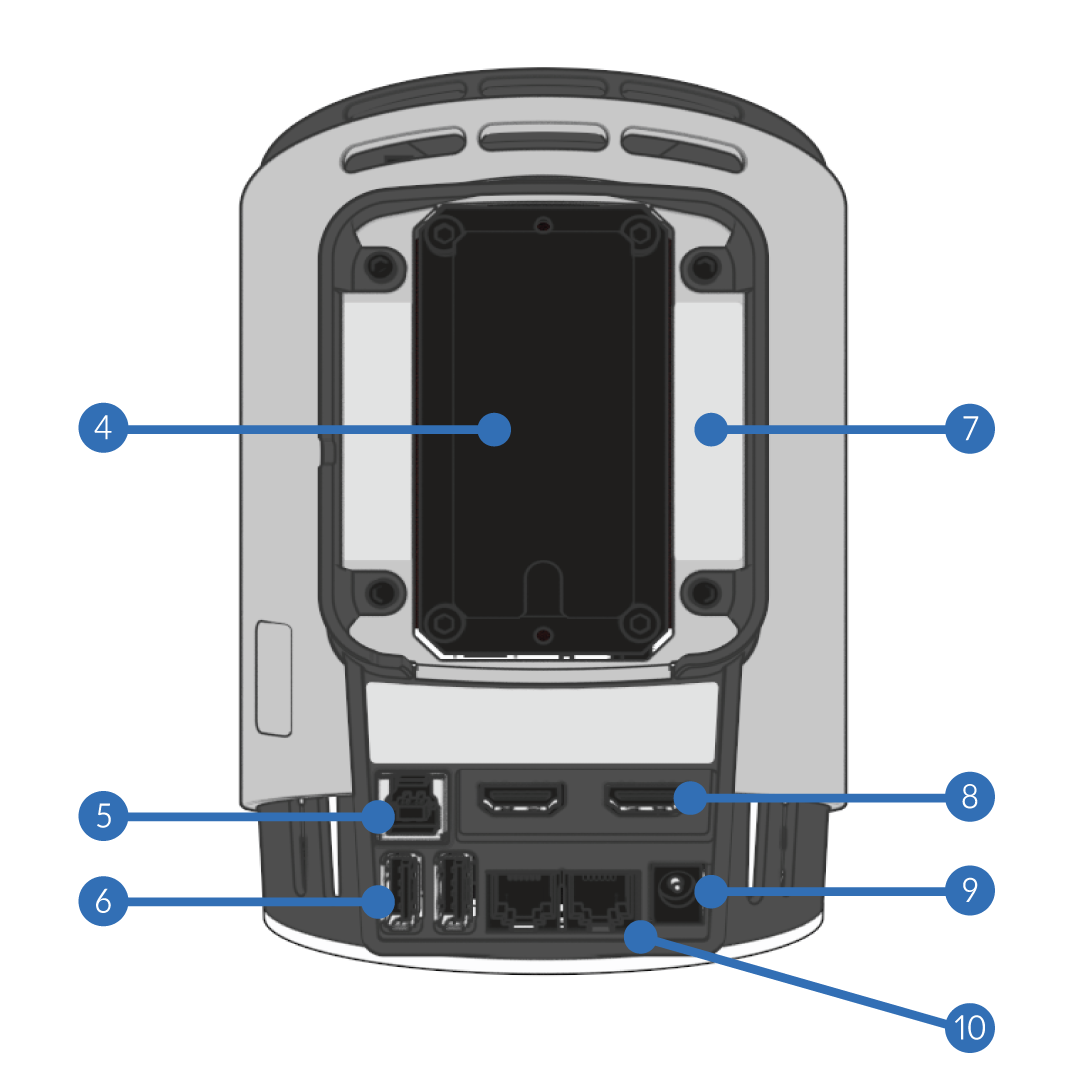

タッチスクリーン AURA

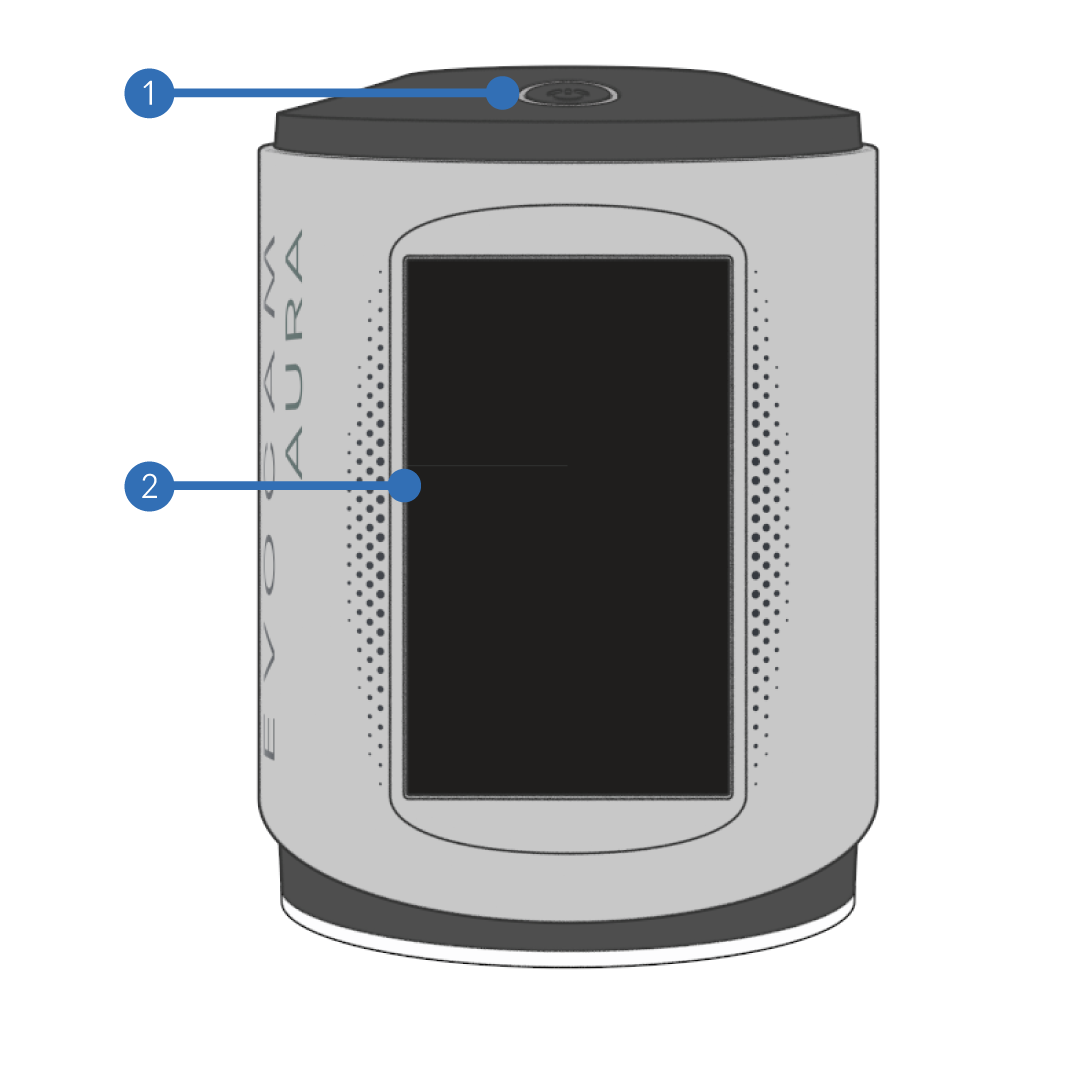

❶ オン／オフボタン
❷ タッチスクリーン操作パネル

❸ USB-A ポート

❹ ダブテール接続部
❺ USB-B ポート ×1
❻ USB-A ポート ×2
❼ シリアルコード
❽ HDMI ポート ×2
❾ 電源入力 ×1
❿ 照明ポート ×2

使用開始

開梱

新しい EVO Cam AURA を初めて開梱する際は、次の手順を推奨します。

箱からすべての品目を取り出し、清潔で乾いた場所に置きます。
内容物が以下に記載された部品と一致することを確認します。
リングライト、レンズなどの付属部品（同梱されている場合）も取り出します。

主要部品および工具（箱の中）：

EVO Cam AURA デジタル顕微鏡。
電源装置＋各地域用電源プラグ。
HDMI ケーブル。
レンズクロス。
六角レンチ 2 mm。
EVO Cam AURA クイックスタートガイド。

オプションアクセサリー：

ボタンキーパッド。
各種リングライト。
各種対物レンズ。

カメラの取り付け

カメラを取り付けるには：

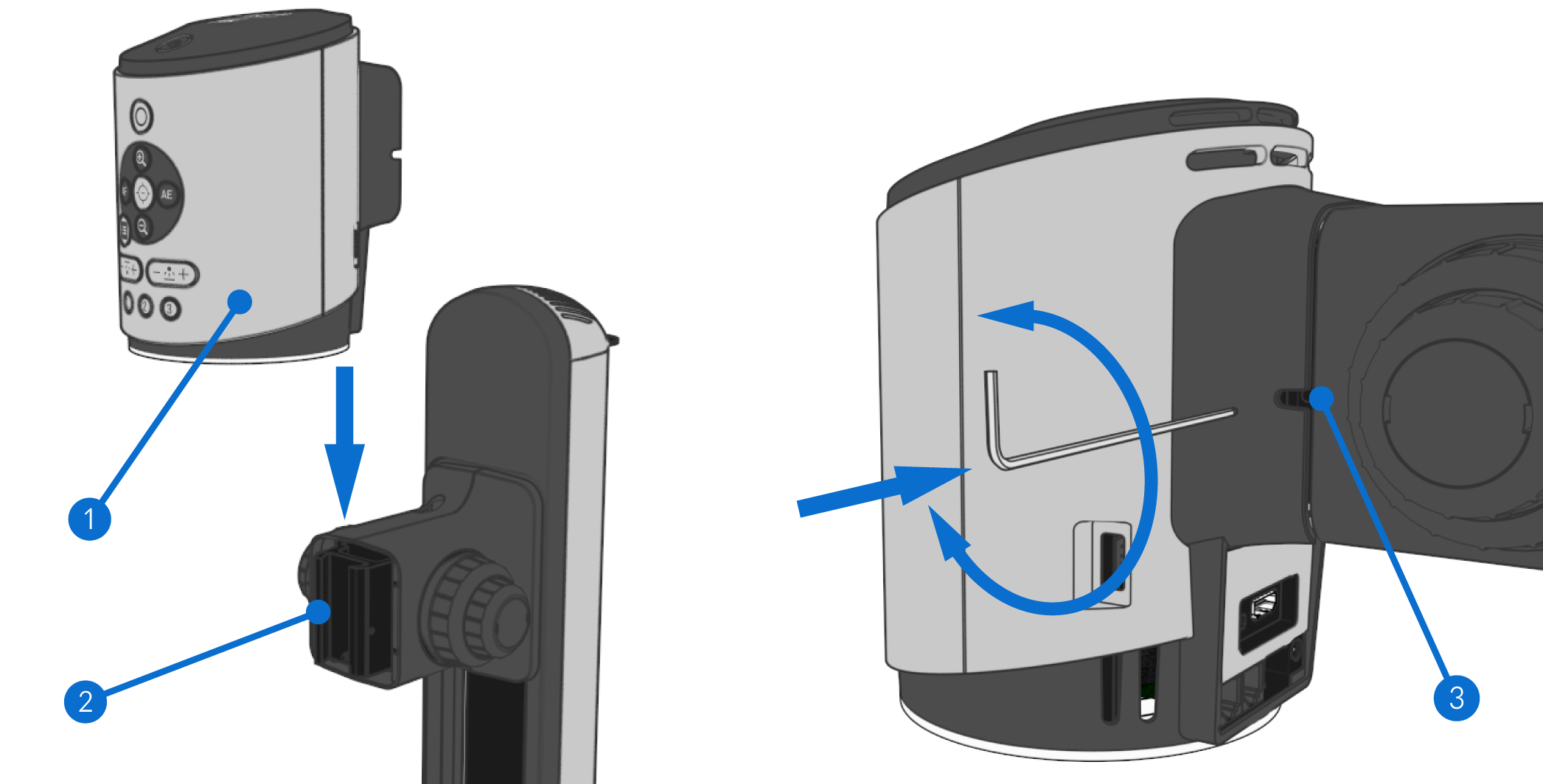

カメラ ❶ をスタンドのダブテールインターフェース ❷ に合わせます。
付属の六角レンチで固定用イモネジ ❸ を締めます。

対応するスタンドについてはこちらを参照してください。

注：上の画像では顕微鏡を Ergo Stand に取り付けていますが、同じ取り付け手順は Vision Engineering の他のスタンドにも適用されます。

リングライトの取り付け

リングライトを取り付けるには：

右側のライトの前部 ❶ を AURA の前部に押し上げ、
次に後部を AURA に押し上げて完全にかみ合わせます。
レンズを取り付けた状態でも、取り外した状態でも行えます。
リングライトは自動的に検出されます。

対応するリングライトについてはこちらを参照してください。

対物レンズの取り付け

対物レンズを取り付けるには：

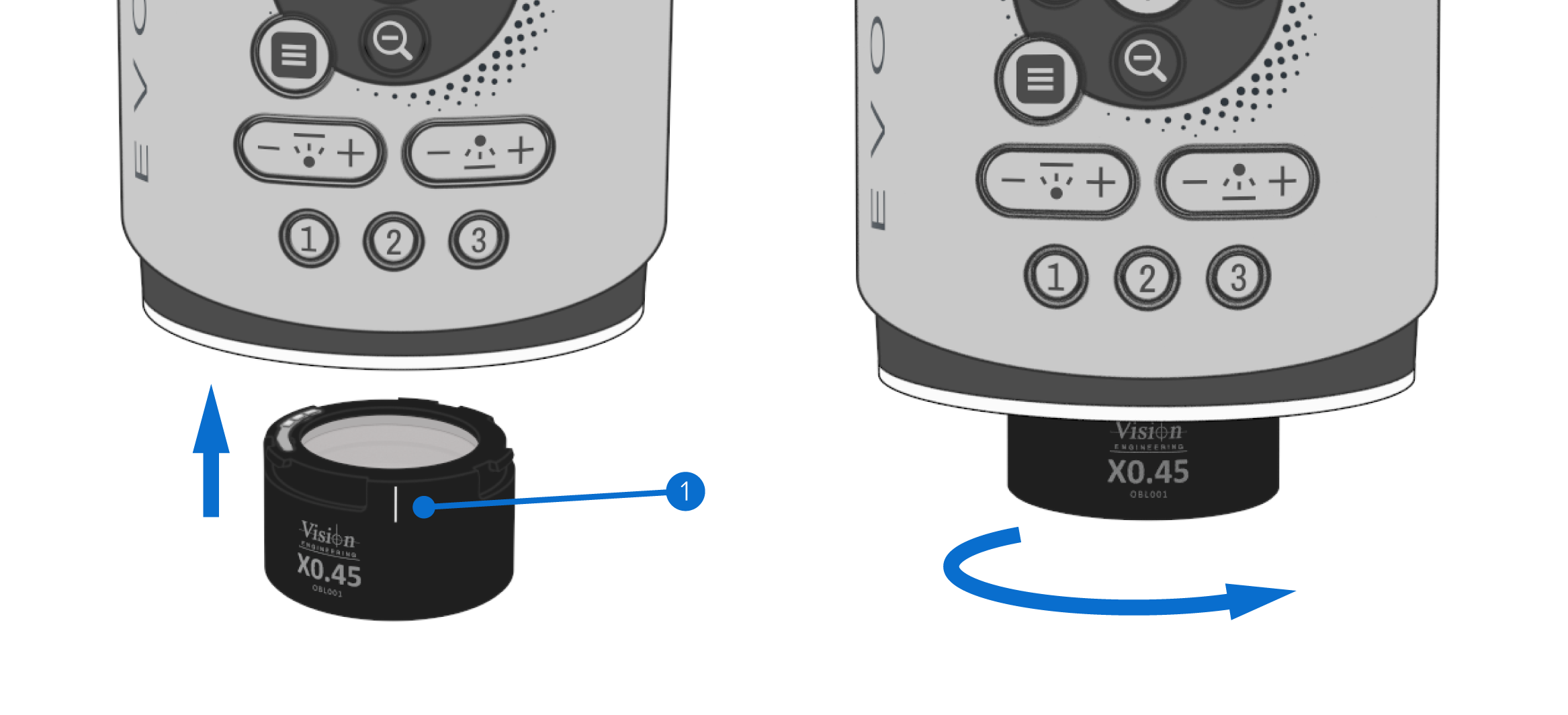

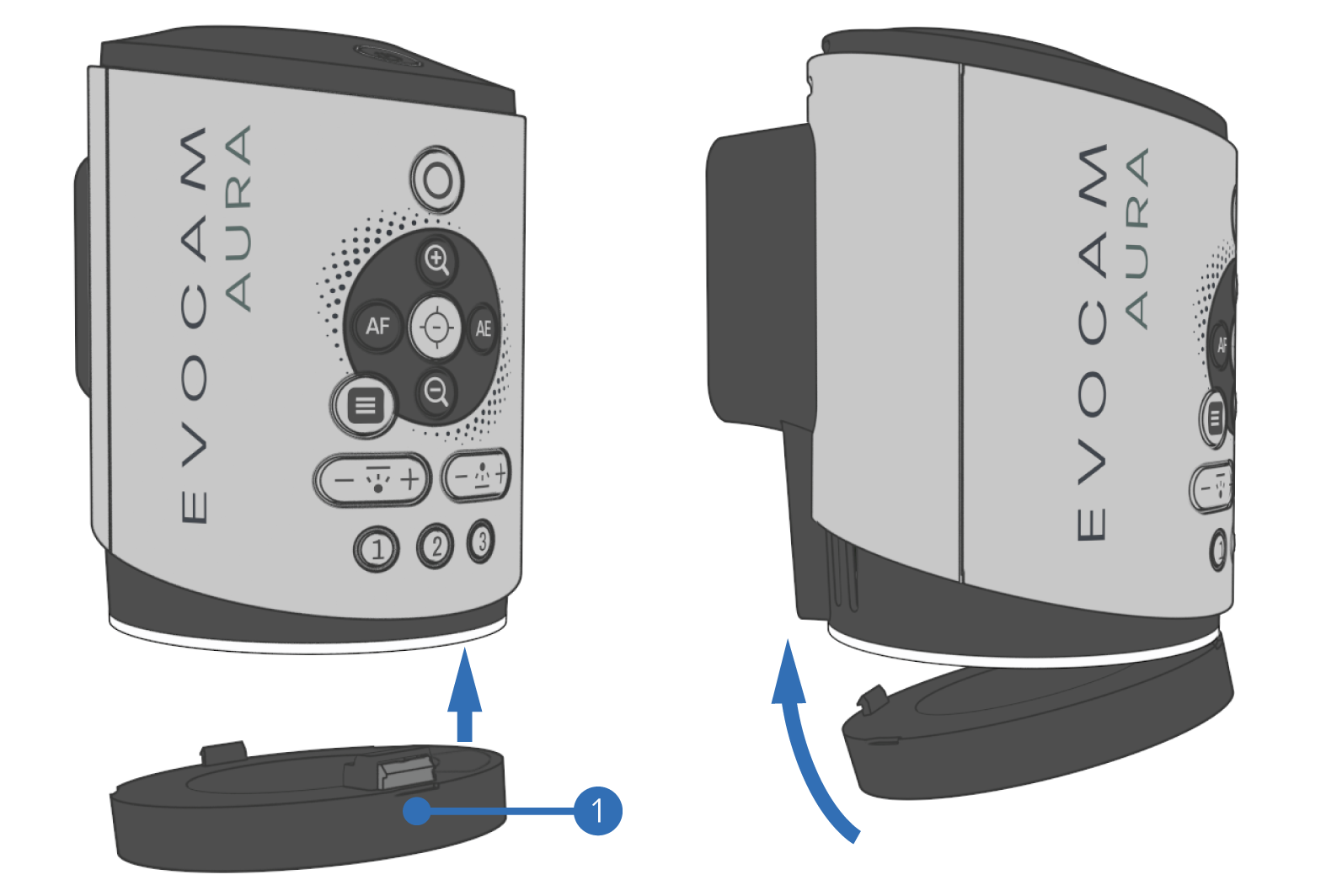

対物レンズの白い線 ❶ を AURA カメラの中央（下図参照）に合わせ、レンズを持ち上げて右に回し、所定の位置にロックします。
対物レンズは自動的に検出されます。

対応する対物レンズについてはこちらを参照してください。

注：1.5 倍および 2.0 倍レンズを取り付ける場合、リングライトにはリングライトコンデンサーが必要です。詳細についてはこちらを参照してください。

顕微鏡の接続

顕微鏡を接続するには：

HDMI ケーブルを EVO Cam AURA デジタル顕微鏡の背面にある HDMI ポートのいずれかに接続します。
ケーブルのもう一方の端を、使用する EVO Cam AURA のモデルに応じて、適切な Full HD（1920x1080）または
4K（3840x2160）モニターに接続します。
電源装置を接続し、DC ジャックプラグを EVO Cam AURA 背面のソケットに差し込みます。
付属の電源装置のみを使用して電源を入れます。

電源を入れる

DC ジャックを差し込み、電源を入れると、赤色 LED が点滅してスタンバイモードであることを示します。

本体の電源を入れるには：

電源ボタンを押して本体を起動します。
LED が緑色に点滅し、EVO Cam AURA デジタル顕微鏡を使用できる状態になると緑色に点灯します。

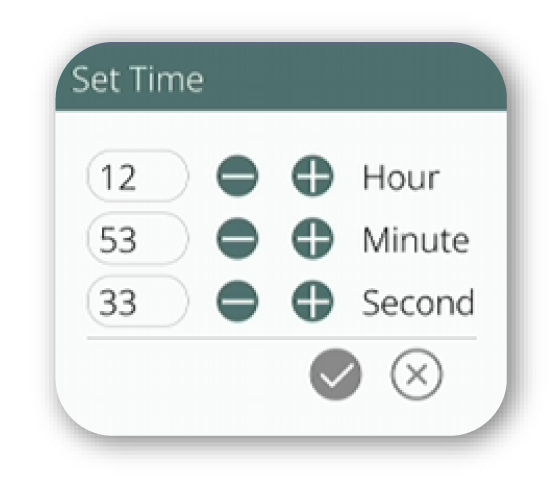

この時点で日付と時刻を設定できます。詳細についてはこちらを参照してください。

スタンバイモードにするには：

電源ボタンを 2 秒間長押しします。
スタンバイモードになると LED が赤色に点灯します。

システム概要

基本操作

EVOCAM AURA の使用を開始する方法を説明します。

基本操作

現在、EVOCAM AURA を操作する主な方法は 2 つあります。マウス、またはキーパッド（メカニカルまたはタッチパネルのモデルを利用可能）です。

マウスモード

接続

このモードでは、マウスを使用して GUI を操作します。マウスは有線で USB ポートのいずれかに接続することも、USB ポートのいずれかにレシーバーを接続して無線で使用することも、Bluetooth 経由で無線接続することもできます。

これに加えて、キーボードも同様に、有線で直接接続するか、レシーバーまたは Bluetooth を使用して接続してください。

基本操作

マウスでは、左クリック、右クリック、スクロールホイールを使用します。マウスを重ねると、操作可能な項目に薄い灰色の背景が表示されます。

左クリックでは次の操作ができます。

接続された矢印タブを操作して、GUI の機能を展開／最小化します。

❶ セクション内のサブメニュー項目または機能を選択します。

❷ （-）および（+）ボタンを使用するか、スライダー上のつまみを動かしてスライダーを切り替えます。

❸ ドロップダウン／展開ボックスを選択します。

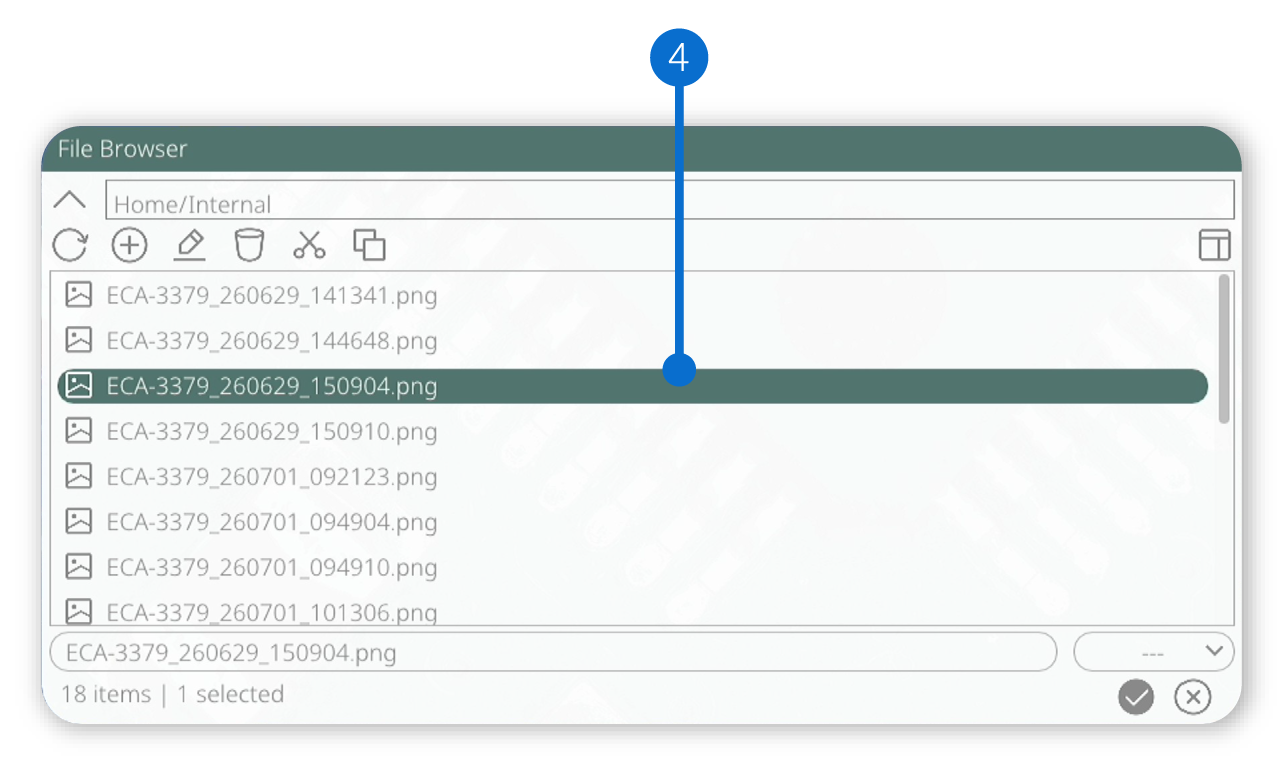

❹ ファイルブラウザーで項目をダブルクリックして選択します。

右クリックでは次の操作ができます。

❺ 選択可能な便利なシステムショートカットを表示する「コンテキストメニュー」を開きます。

スクロールでは次の操作ができます。

❻ 長いメニューをペイン内で上下に移動し、リストの残りを表示します。

キーパッドモード

接続

このモードでは、有線で USB ポートのいずれかに接続した Vision Engineering キーパッド、内蔵メカニカルキーパッド、または AURA 前面の内蔵タッチスクリーンキーパッドを使用して GUI を操作します。

これに加えて、キーボードも USB ポートのいずれかに有線接続するか、USB ポートのいずれかにレシーバーを接続して無線で使用するか、Bluetooth 経由で無線接続してください。

基本操作

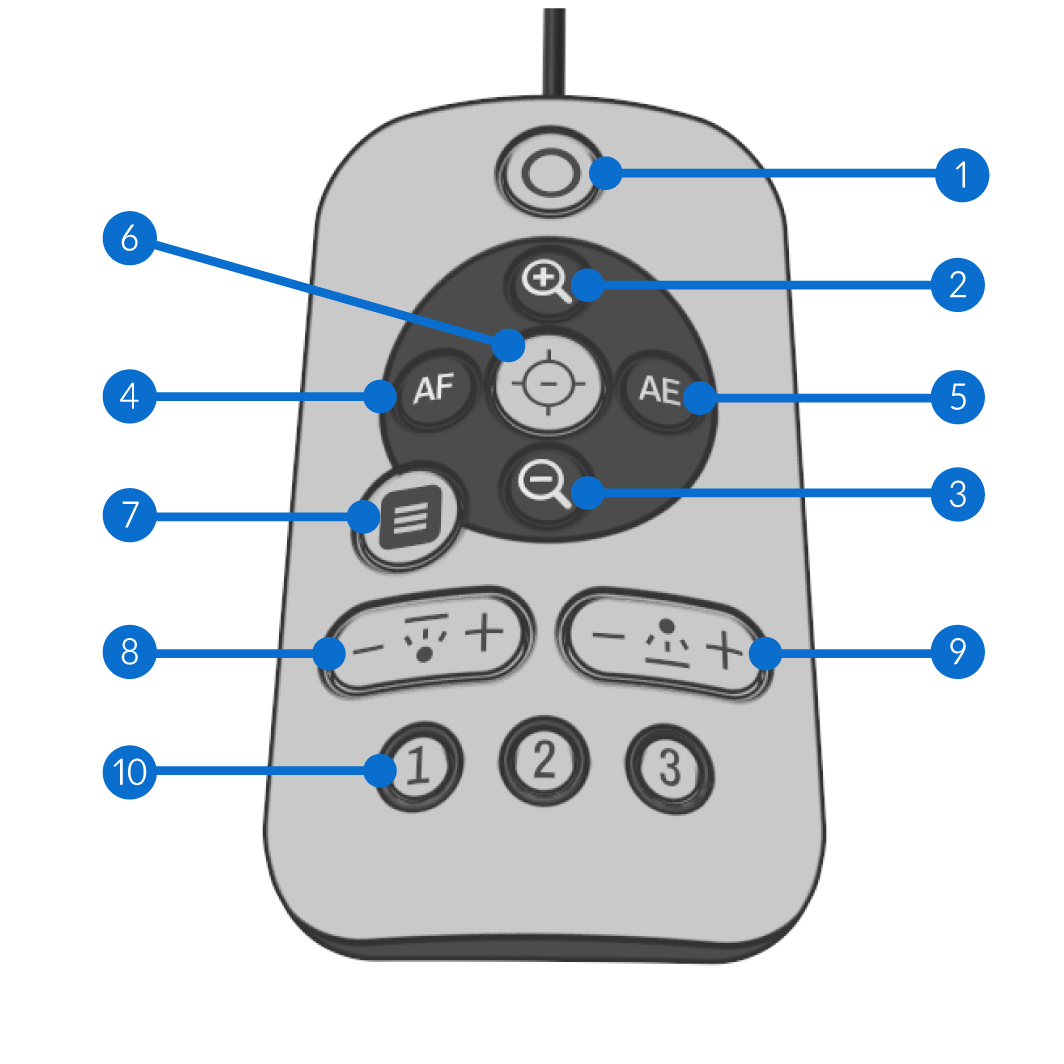

以下にメカニカルキーパッドのレイアウトを示します。キーパッドは短押しと長押しの両方に対応しています。

❶ カスタマイズ可能なメディアボタン。

❷ メニュー上（またはズームイン）。

❸ メニュー下（またはズームアウト）。

❹ メニュー左／スライダー左（またはフォーカスモードの切り替え）。

❺ メニュー右／スライダー右（または露出モードの切り替え）。

❻ 決定／OK／SMI キーバインド切り替え（または概要）。

❼ メニューを開く。

❽ ステージ下照明の調整。

❾ 表面照明の調整。

❿ カスタマイズ可能なホットキーボタン。

タッチスクリーンパネルはメカニカルキーパッドの高度版で、目的の機能に応じて表示が変化します。メカニカルキーパッドと同じボタンに加え、各ページに追加のショートカットが組み込まれています。タッチスクリーンキーパッドの操作方法についてはこちらを参照してください。

システムの設定

レイアウト

GUI のレイアウトを変更するには、次の手順に従います。

メニューを開きます。
「システム」サブメニューに移動します。

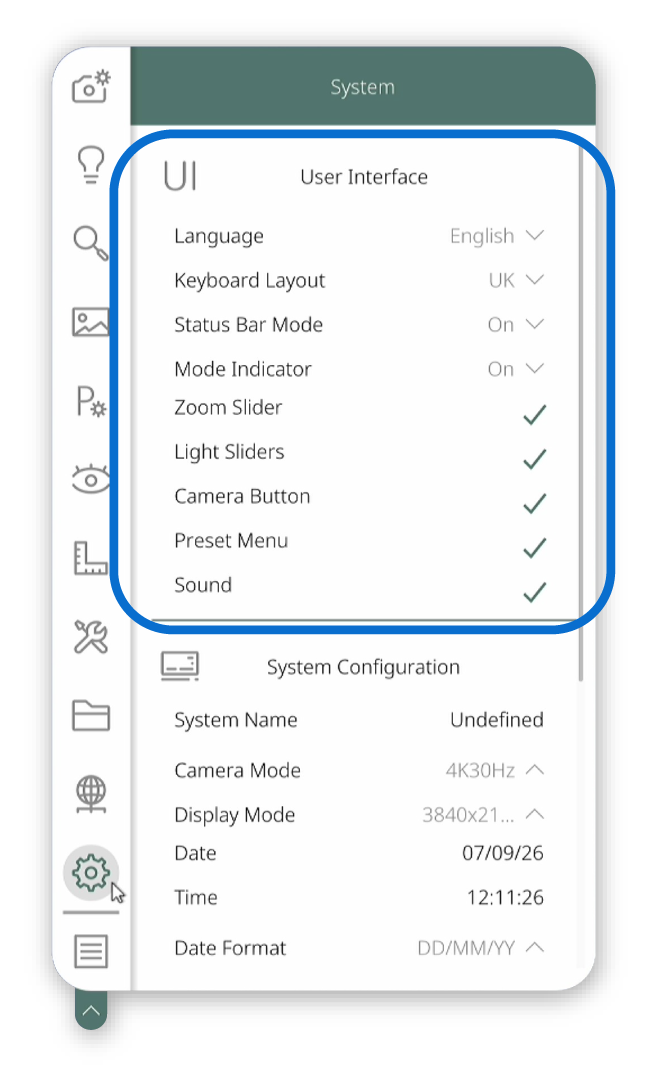

「ユーザーインターフェース」で GUI レイアウトに関するすべてのオプションを設定できます。

日付／時刻

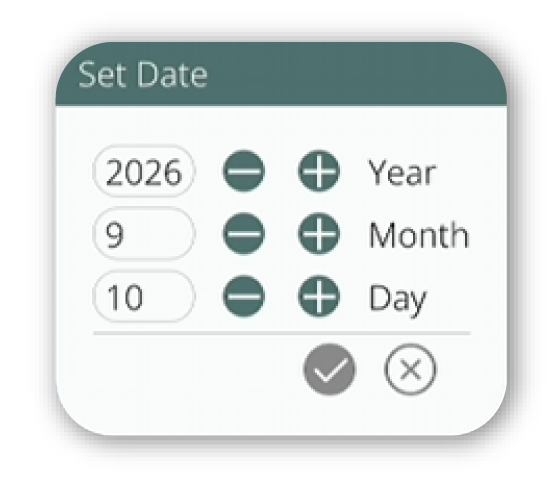

システムの日付と時刻を変更するには、次の手順に従います。

メニューを開きます。
「システム」サブメニューに移動します。

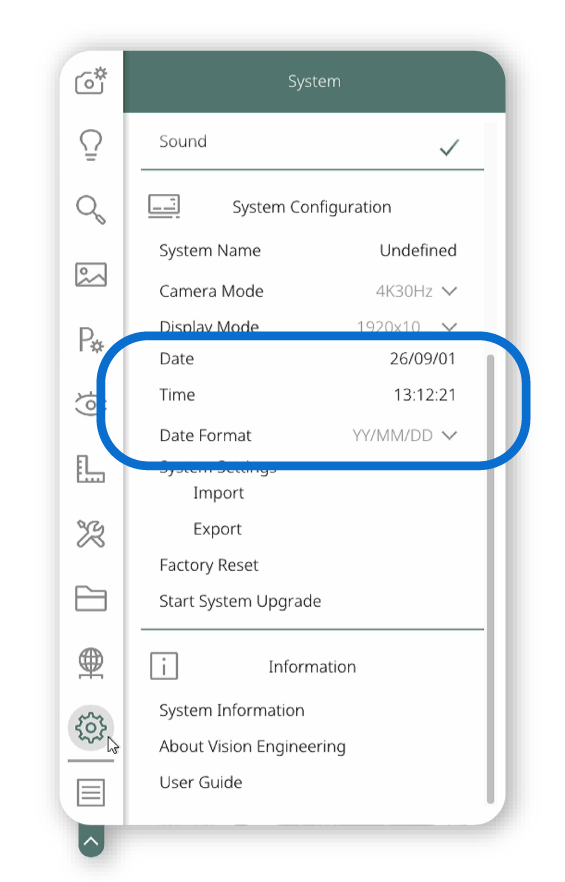

「システム設定」で日付と時刻に関するすべてのオプションを設定できます。

単位

GUI のレイアウトを変更するには、次の手順に従います。

メニューを開きます。

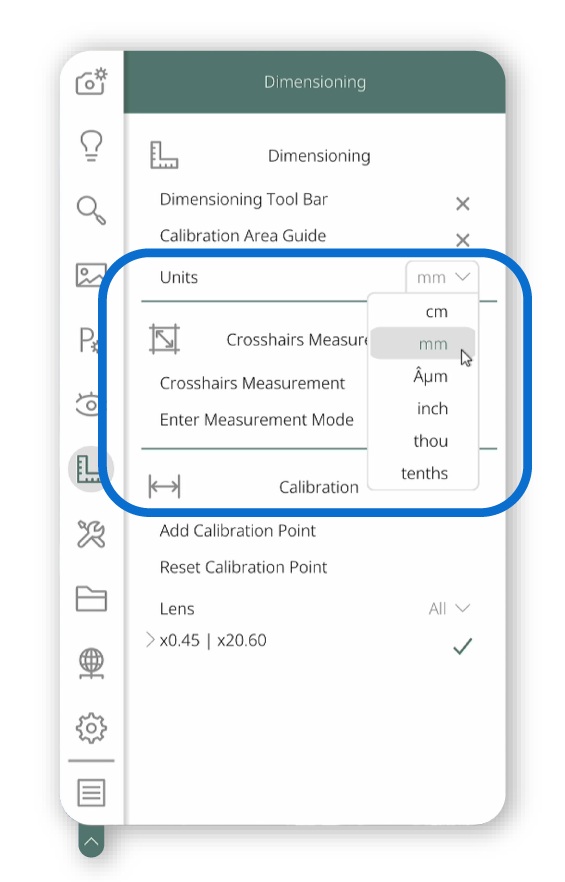

「寸法測定」サブメニューに移動します。
「寸法測定」で測定単位を変更できます。

モニター GUI

GUI レイアウト

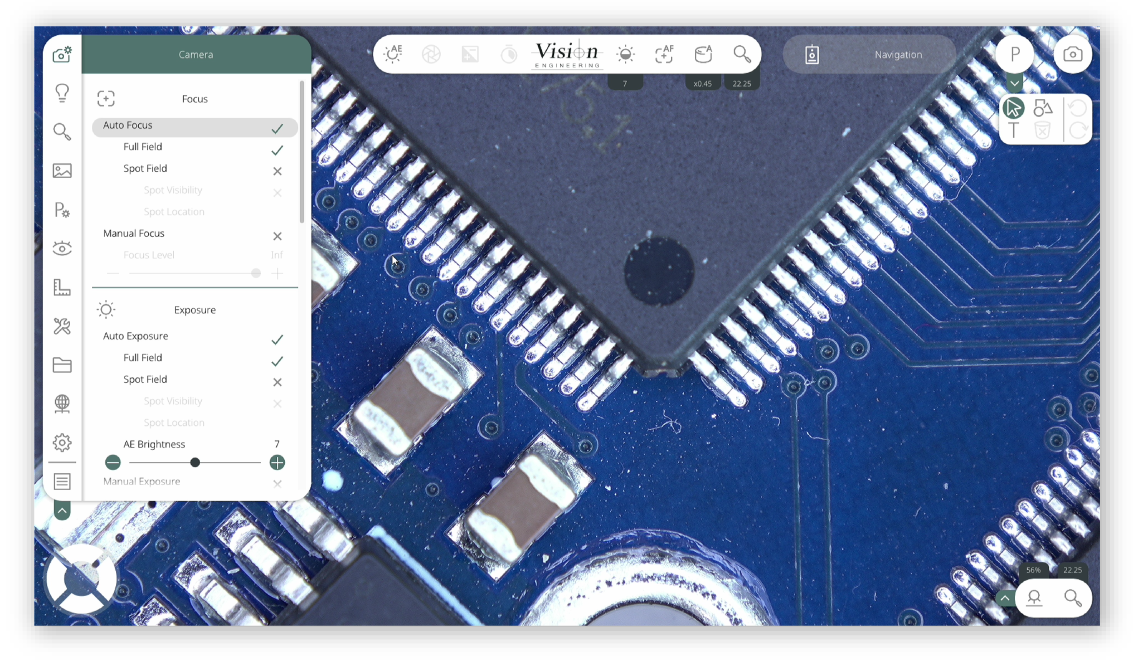

EVO Cam Aura は、画面の外縁に機能が配置されたシンプルな GUI を備えています。一部の機能はマウスモードでのみ操作でき、キーパッドモードではステータスまたは値の表示として機能します。

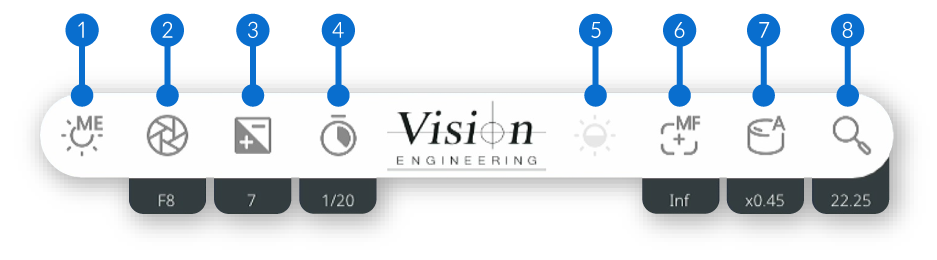

ステータスバー

グラフィカルユーザーインターフェース（GUI）の上部にあるステータスバーには、システムの現在の状態と動作値に関するリアルタイム情報が表示されます。主な目的は、ワークフローを中断することなく、主要なシステムパラメーター、ステータスインジケーター、関連データを簡潔かつ常に確認できるように表示することです。

❶ 露出モード

ステータスバーのこの項目には、現在選択されている露出モードが表示されます。この項目の下には関連する値は表示されません。選択できる露出モードは 5 つあります。

❷ 絞り

この項目にはカメラの絞り（F 値）の状態が表示されます。表示されるかどうかは、現在選択されている露出モードによって異なります。

表示可能な絞り値の範囲：F14 ～ F1.6

❸ ゲインレベル

この項目にはシステムのゲインレベルが表示されます。表示されるかどうかは、現在選択されている露出モードによって異なります。

表示可能な明るさレベルの値：1～17

❹ 露出時間

この項目にはカメラの露出時間（シャッタースピード）が表示されます。表示されるかどうかは、現在選択されている露出モードによって異なります。

表示可能な明るさレベルの値：1/10000 ～ 1/1

❺ 明るさレベル

この項目にはカメラの明るさレベルが表示されます。表示されるかどうかは、現在選択されている露出モードによって異なります。

表示可能な明るさレベルの値：0～14

❻ フォーカスモード

ステータスバーのこの項目には、現在選択されているフォーカスモードが表示されます。項目の下にはフォーカスレベルを示す値が表示されます。選択できる露出モードは 3 つあります。

❼ レンズ検出

現在選択されているレンズ検出モードが表示されます。項目の下にはレンズ倍率を示す値が表示されます。選択できるレンズ検出モードは 2 つあります。

❽ 倍率

システムが現在使用している倍率モードが表示されます。項目の下には倍率レベルを示す値が表示されます。システムで使用できる倍率モードは 2 つあります。

メニュー

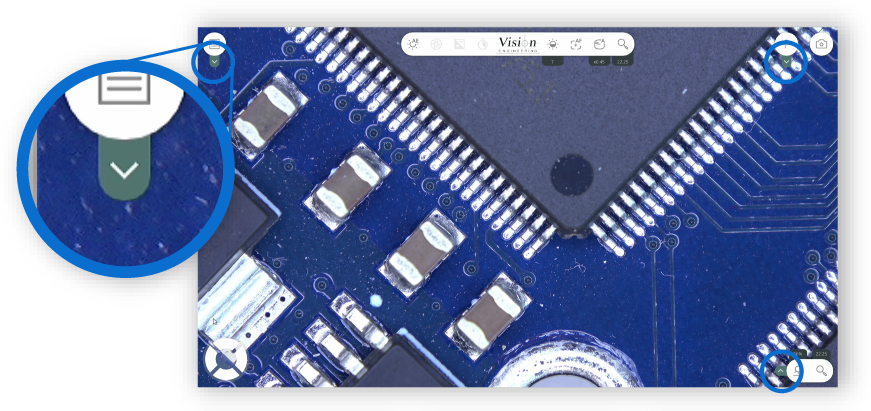

GUI の左上にあるメニューでは、すべてのカメラ設定およびシステム設定を変更できます。変更時には展開し、通常の操作時には邪魔にならないよう最小化できます。濃い灰色の項目は選択可能で、薄い灰色の項目は非アクティブまたは無効です。現在の選択項目またはマウスを重ねた項目には、位置を示す薄い灰色の背景が表示されます。メニューには、すべての設定を直感的なサブセクションに分類した 11 個のサブメニューがあります。

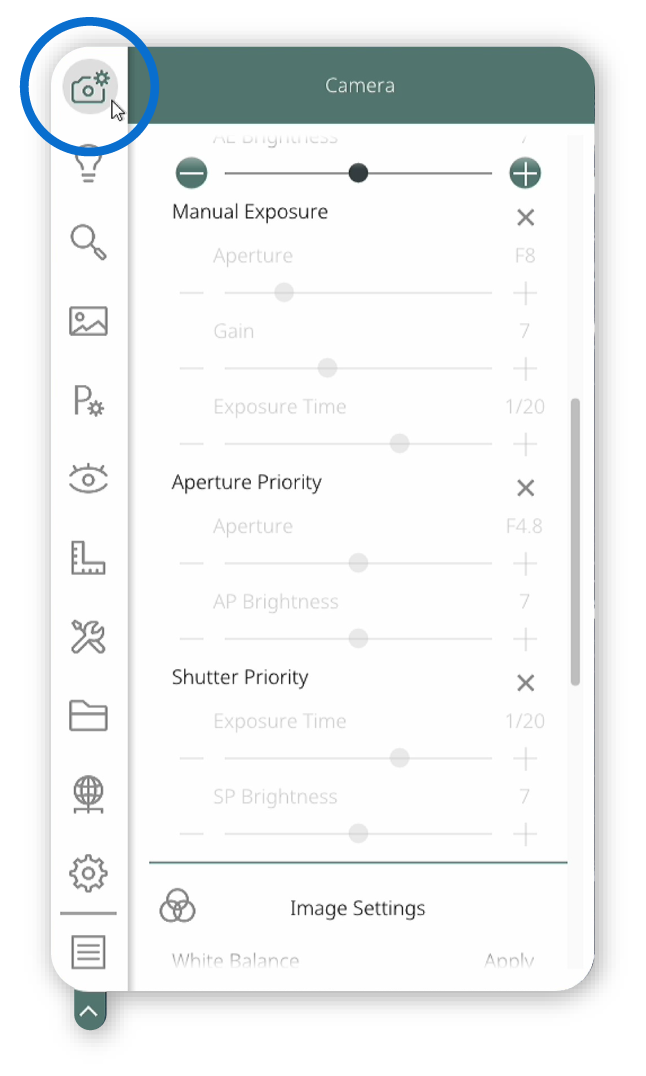

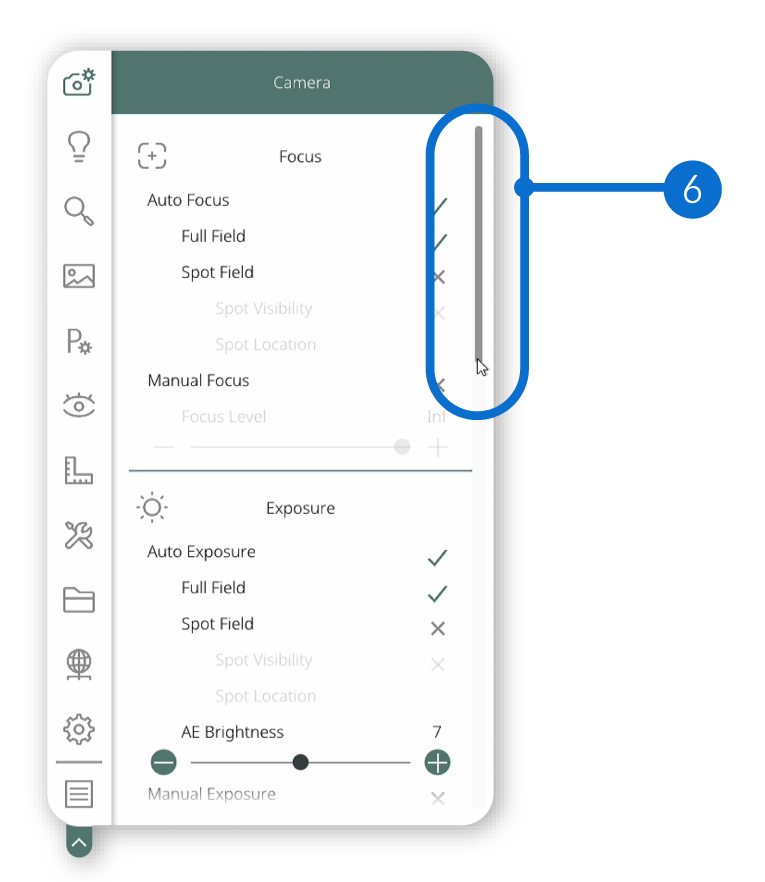

カメラ

このサブメニューでは、内蔵カメラの設定やその他のシステム画像補正を調整できます。次の 3 つのセクションがあります。

フォーカス - フォーカスモードの設定とフォーカスレベルの切り替え。
露出 - 露出モードの設定と明るさレベルの切り替え。
画像設定 - 画像フィルターやその他の表示調整の有効化／無効化。

詳細についてはこちらを参照してください。

照明

このサブメニューでは、システムに接続された照明装置を調整できます。次の 2 つのセクションがあります。

表面照明 - リングライトの象限制御と明るさレベルの設定。
ステージ下照明 - ステージ下の明るさレベルの設定。

詳細についてはこちらを参照してください。

倍率

このサブメニューでは、倍率、レンズ、ズームに関する設定を調整できます。次の 7 つのセクションがあります。

モニターサイズモード - 自動検出と手動検出を切り替えます。
モニターサイズ - モニターの寸法を設定します。
レンズ選択 - 自動検出と手動入力を切り替えます。
デジタルズーム - デジタルズームレベルを設定します。
最適視野 - 機能を有効または無効にします。
ズーム先 - 「ズーム先」のレベルを設定します。
ズーム制限 - 最小および最大ズーム制限を設定します。

詳細についてはこちらを参照してください。

メディア

このサブメニューでは、画像の保存、フォーマット、メディアギャラリーに関する設定を調整できます。次の 4 つのセクションがあります。

メディアボタン - メディアボタンの機能を設定します。
画像キャプチャ - 画像保存設定を調整します。
動画録画 - 動画保存設定を調整します。
メディアギャラリー - ファイルエクスプローラーでメディアギャラリーにアクセスします。

詳細についてはこちらを参照してください。

プリセット

このサブメニューでは、ホットキー操作とプリセット設定を定義できます。次の 2 つのセクションがあります。

ホットキー - ホットキー 1、2、3 の操作を定義します。
プリセット - 最大 10 個のプリセットスロットを選択、保存、インポート、エクスポート、消去します。

詳細についてはこちらを参照してください。

検査

このサブメニューでは、さまざまな検査モードを調整できます。次の 5 つのセクションがあります。

注釈 - 注釈ツールバーを切り替えます。

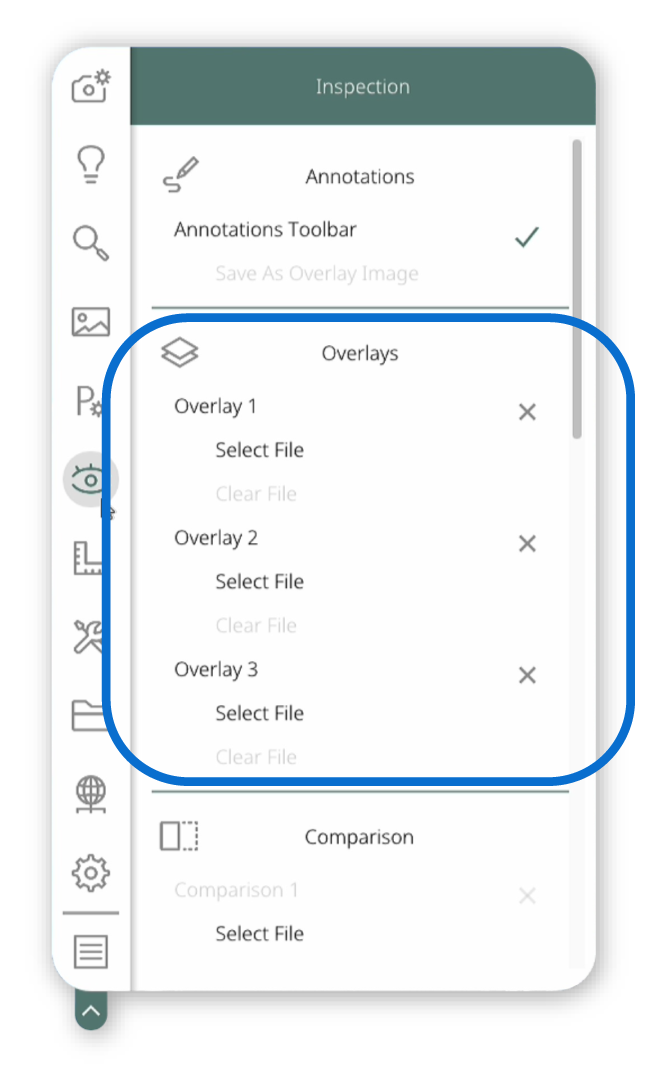

オーバーレイ - 保存されたオーバーレイを有効または無効にします。

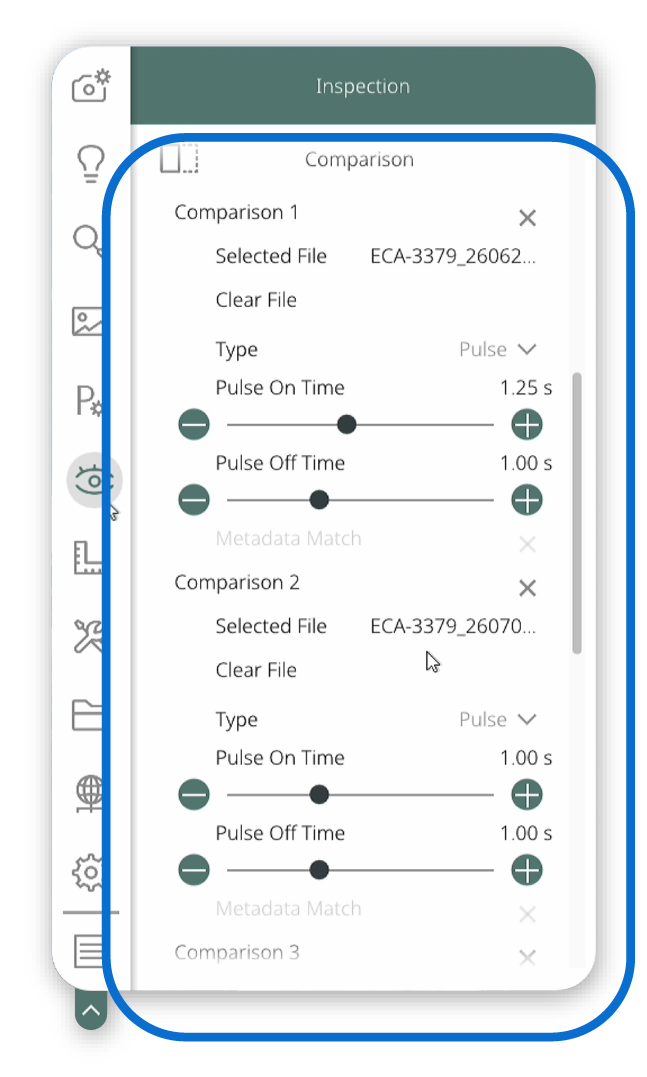

比較 - 保存された比較画像を有効または無効にします。

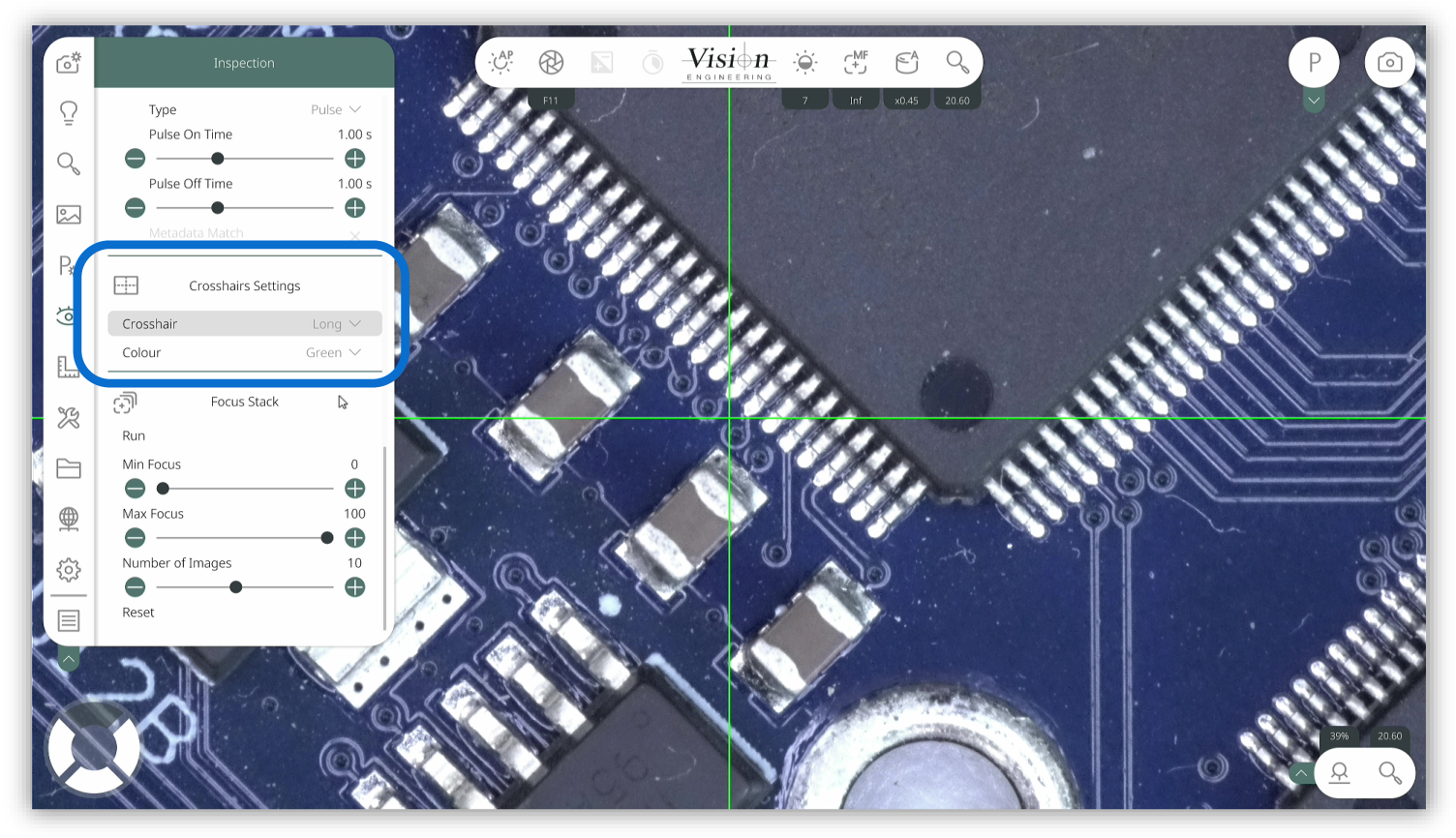

クロスヘア - クロスヘアのサイズと色を設定します。

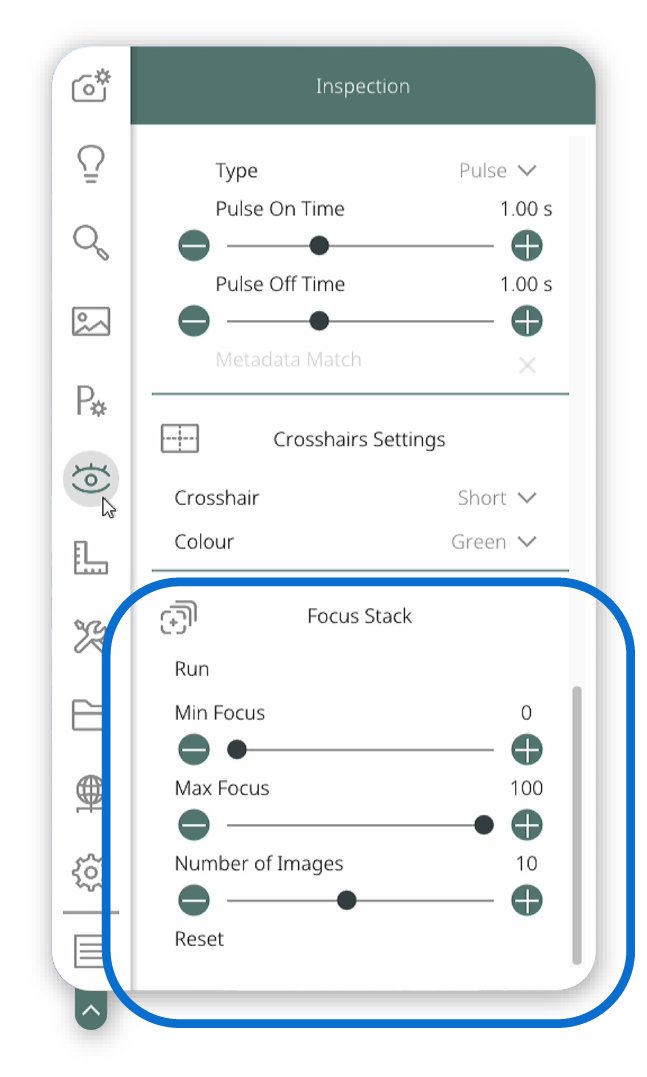

フォーカススタック - フォーカススタック機能を調整します。

詳細についてはこちらを参照してください。

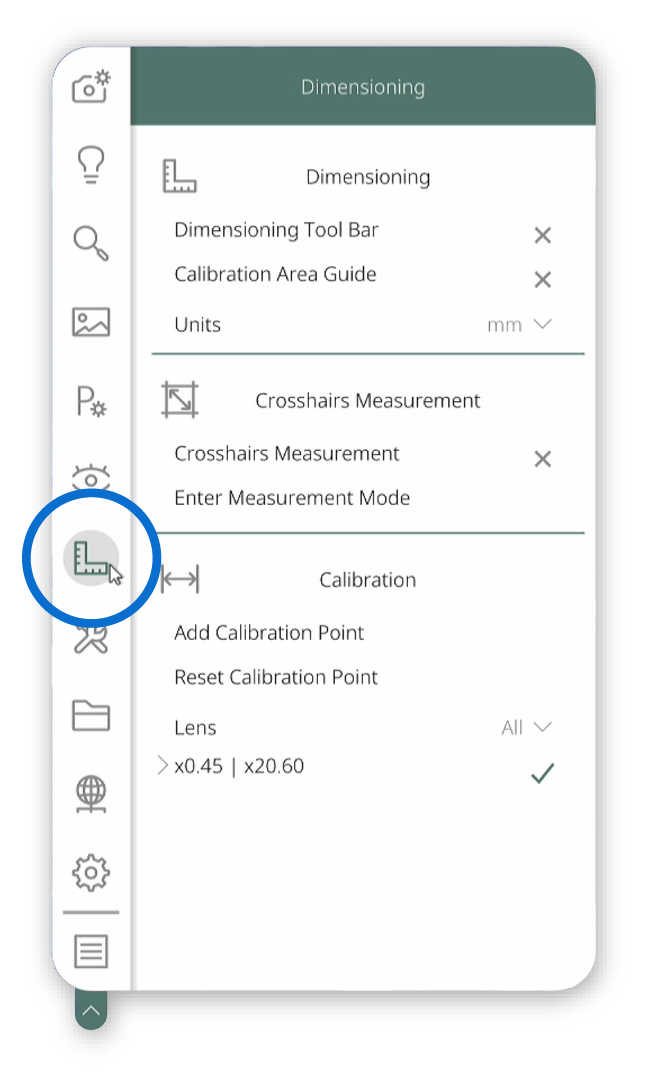

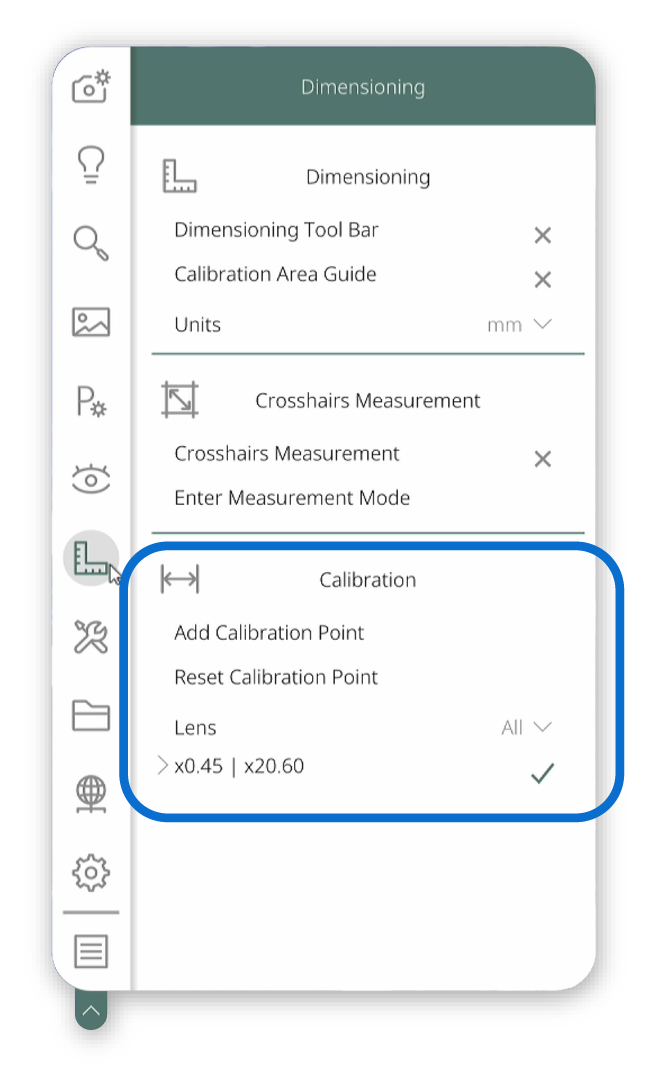

寸法測定

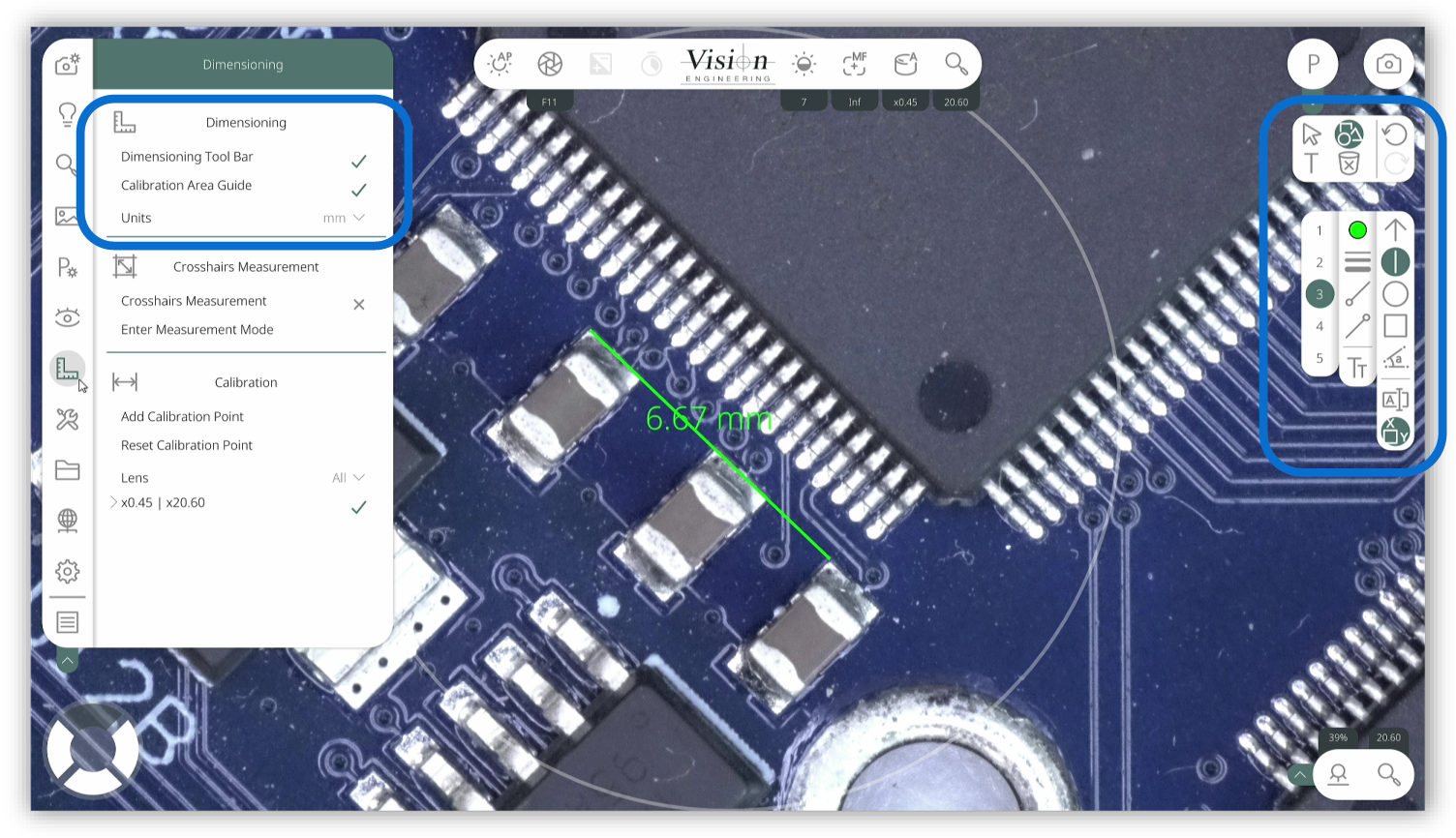

このサブメニューでは、さまざまな寸法測定機能を調整できます。次の 3 つのセクションがあります。

寸法測定 - 寸法測定ツールバーを切り替えます。

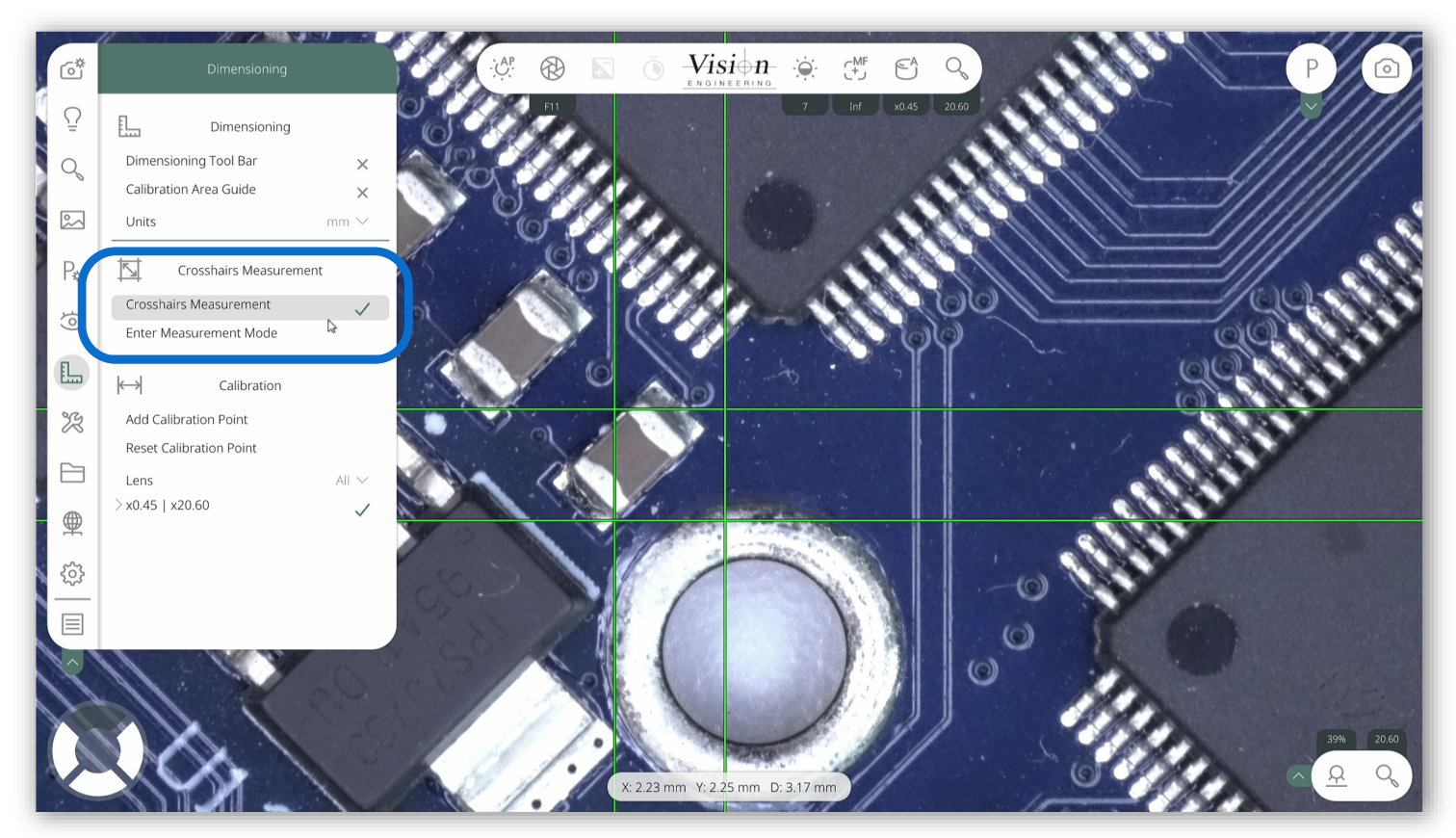

クロスヘア測定 - クロスヘア測定を切り替えて調整します。
キャリブレーション - キャリブレーション用ノギスのポイントを設定します。

詳細についてはこちらを参照してください。

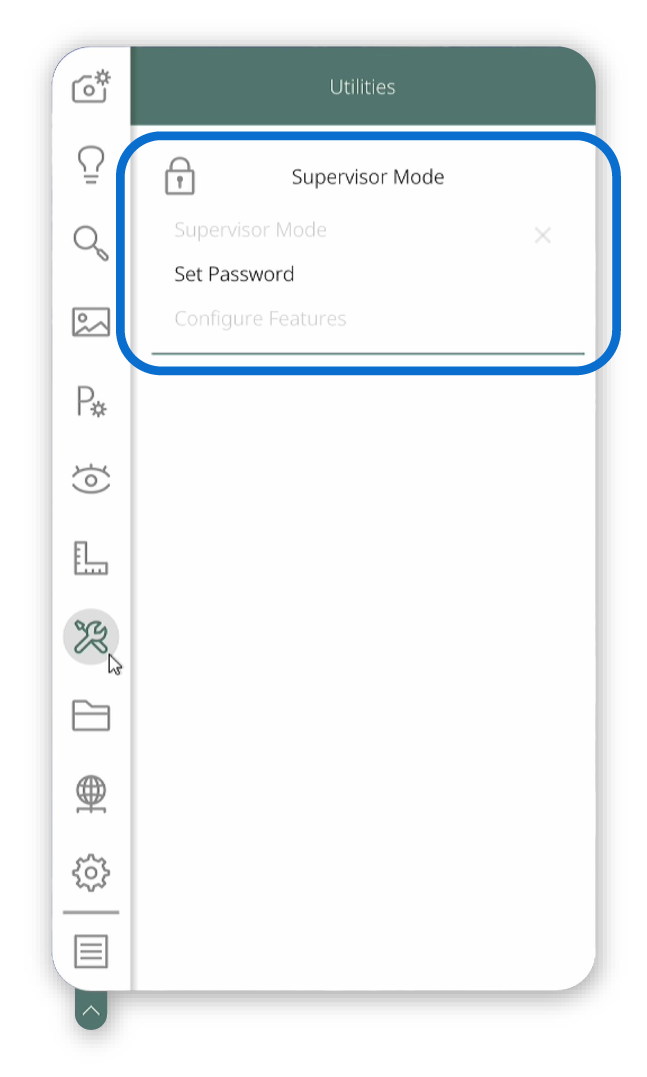

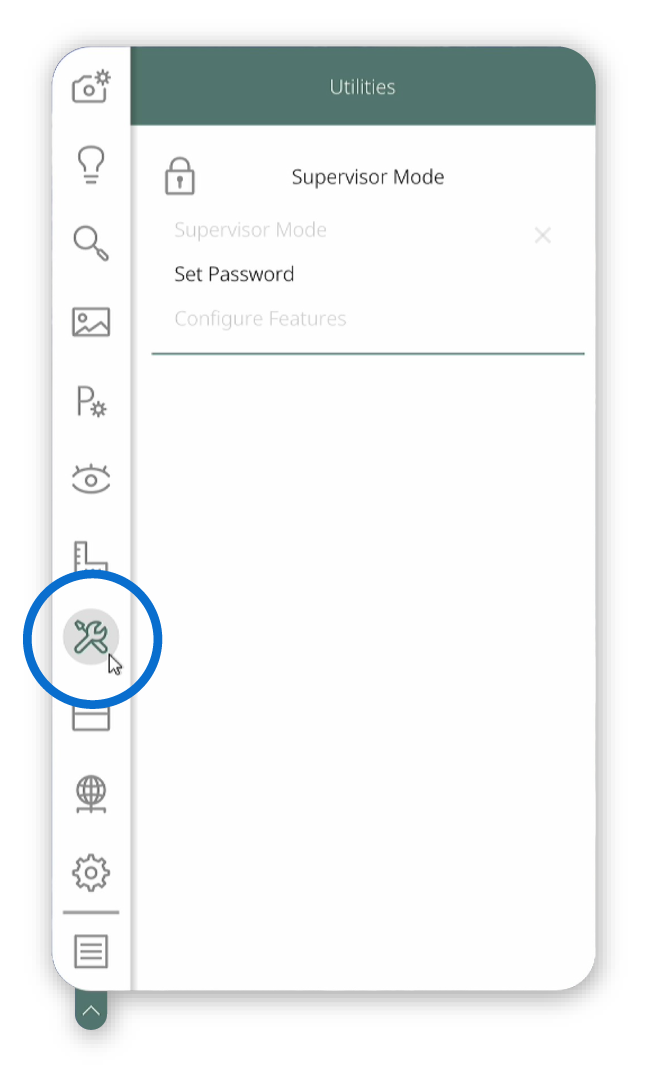

ユーティリティ

このサブメニューでは、スーパーバイザー機能を設定できます。現在、次の 1 つのセクションがあります。

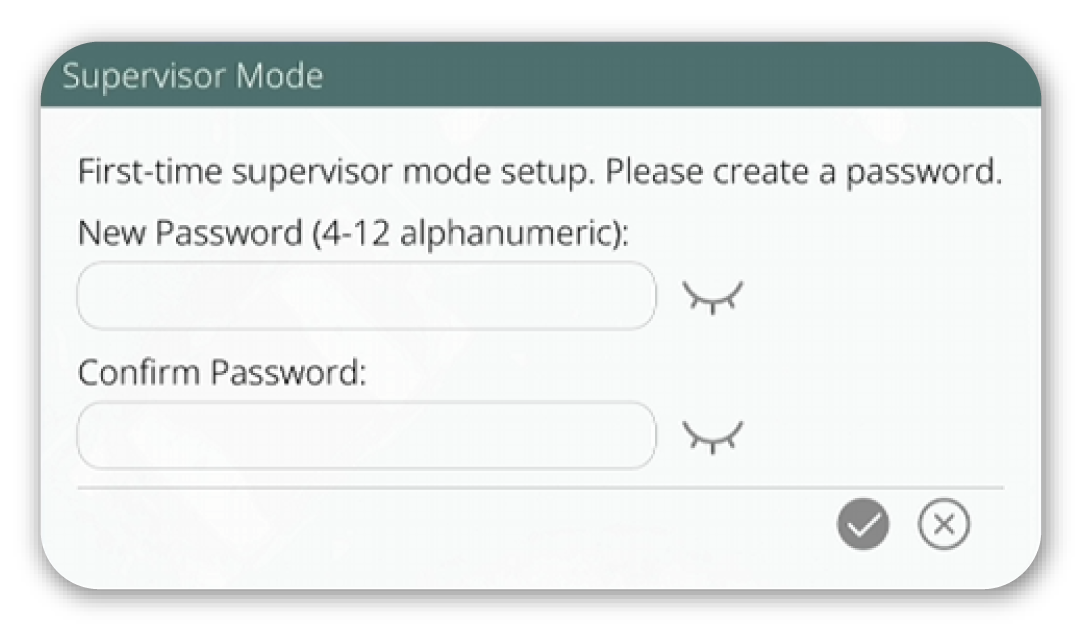

スーパーバイザーモード - スーパーバイザーモードの有効化／無効化とパラメーター設定。

詳細についてはこちらを参照してください。

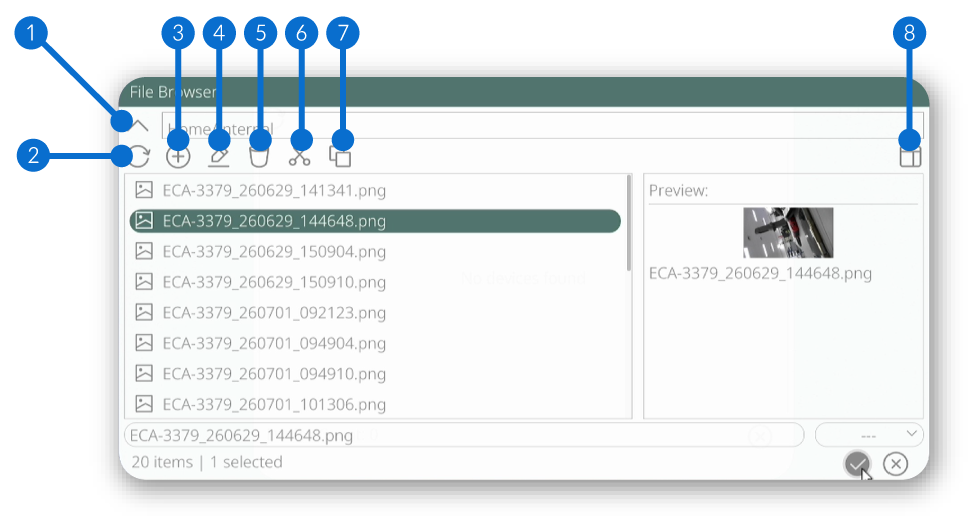

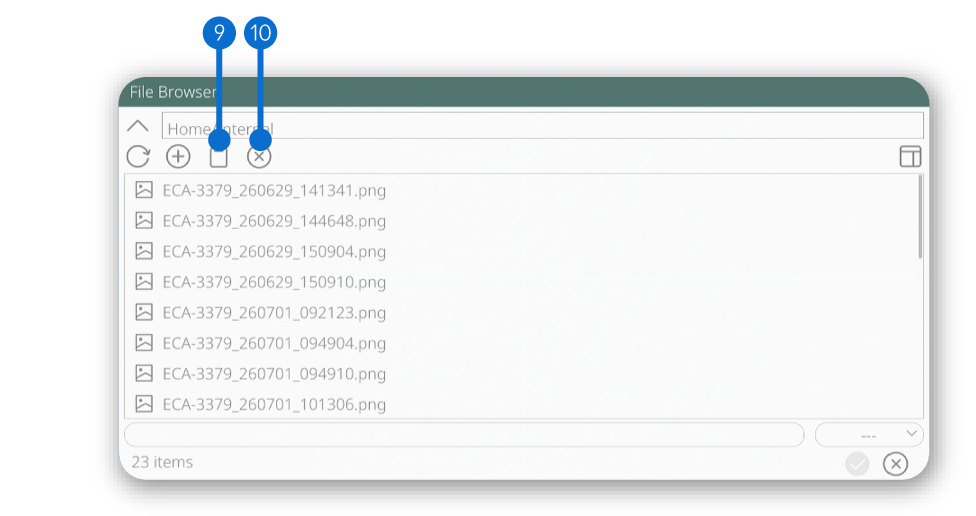

ファイルマネージャー

このサブメニューからファイルマネージャーにアクセスできます。

詳細についてはこちらを参照してください。

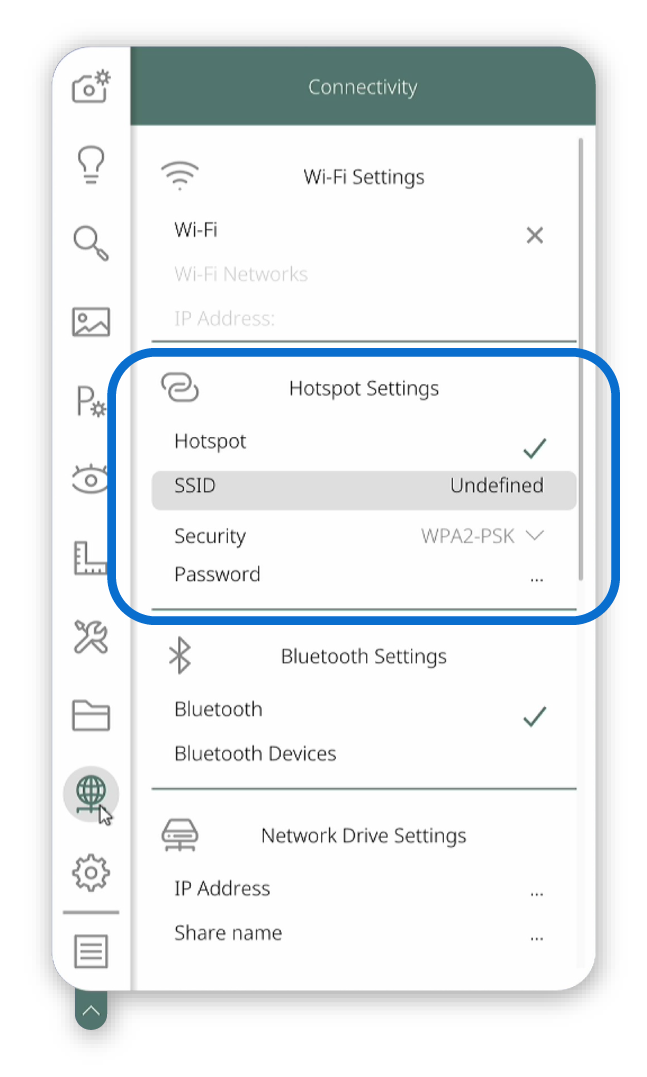

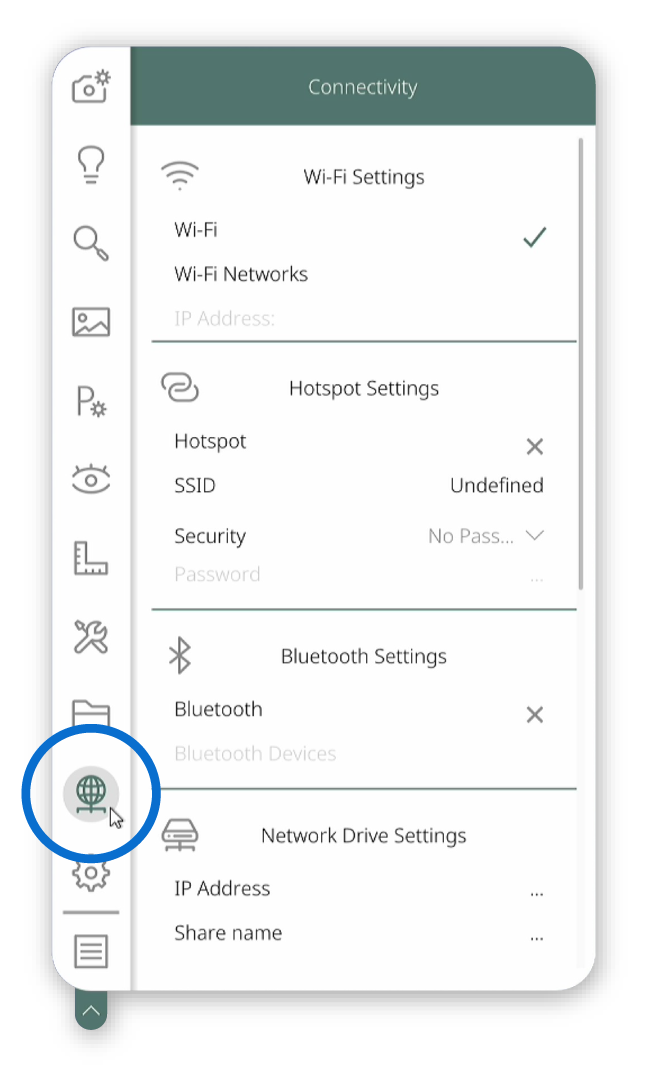

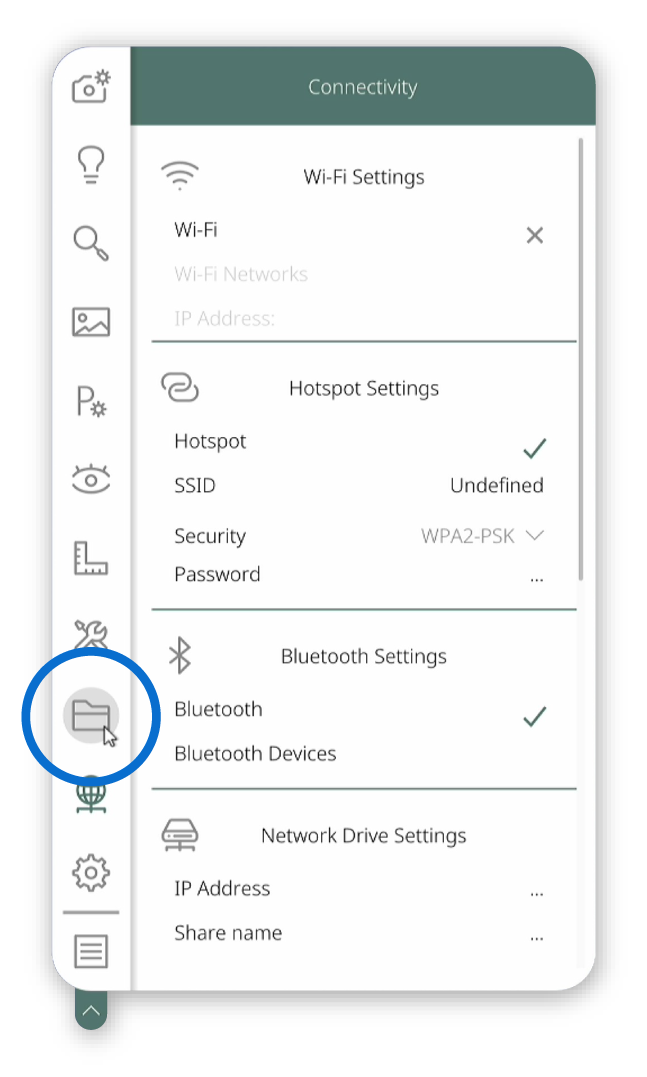

接続

このサブメニューでは、システムの接続に関するすべての設定を調整できます。次の 4 つのセクションがあります。

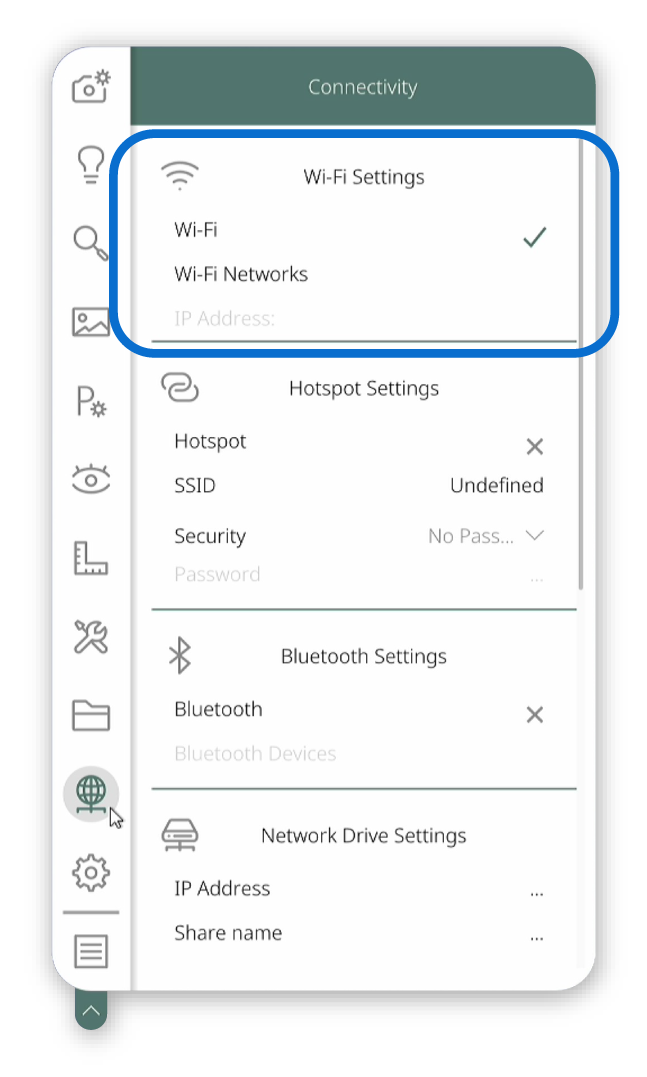

Wi-Fi - Wi-Fi 接続を設定します。

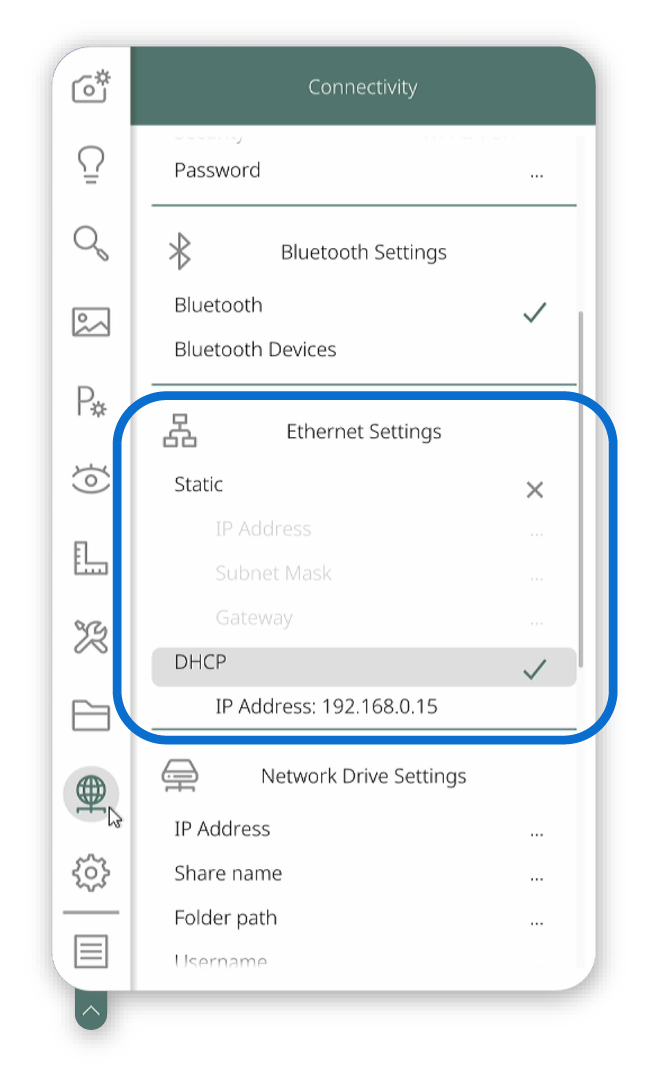

Ethernet - Ethernet 接続を設定します。

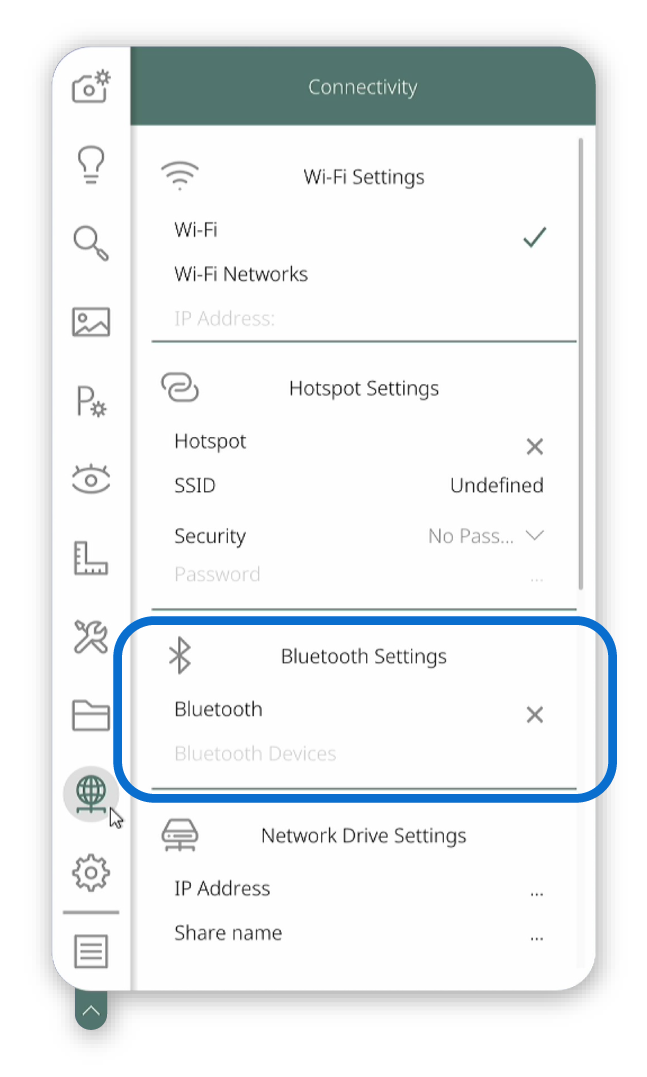

Bluetooth - デバイスマネージャーとファイル転送を開きます。

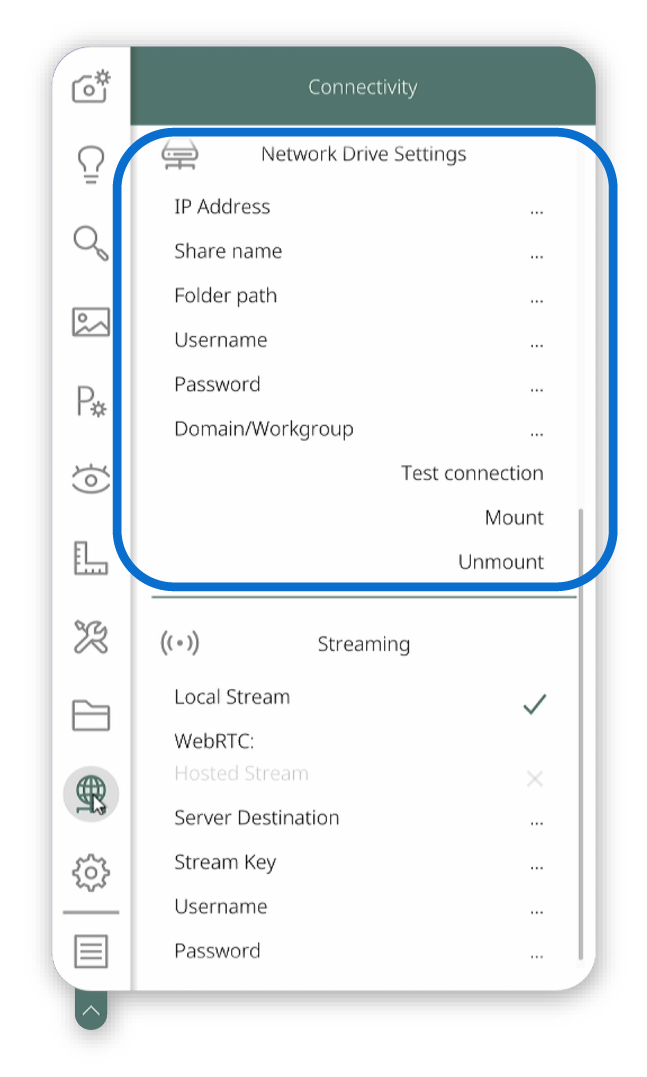

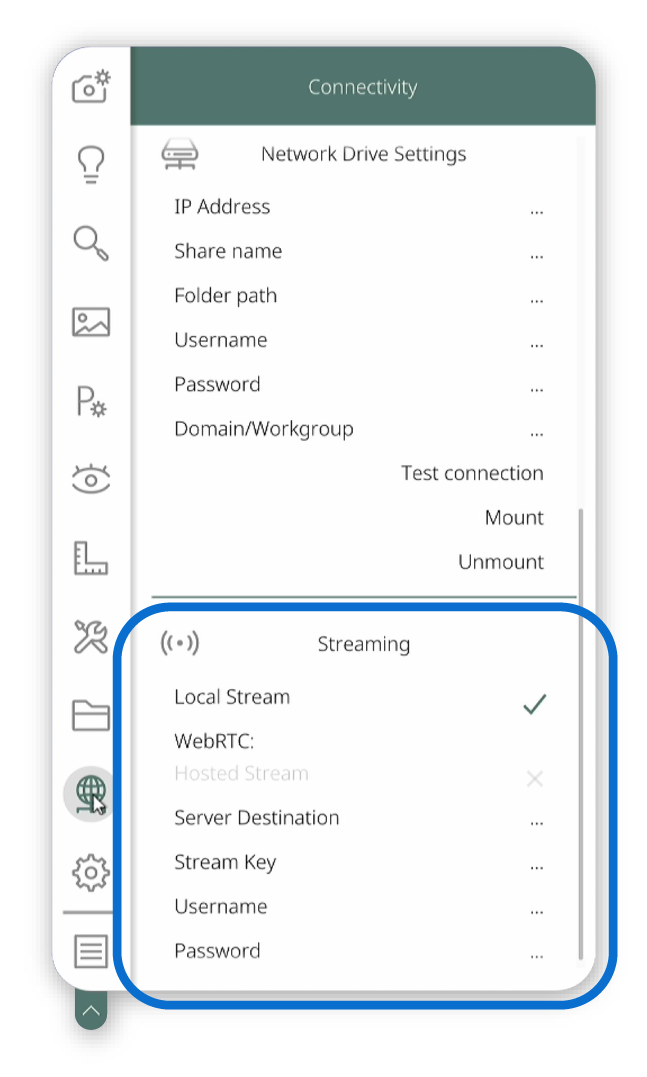

動画ストリーミング - 動画ストリーミング機能を開始、停止、設定します。

詳細についてはこちらを参照してください。

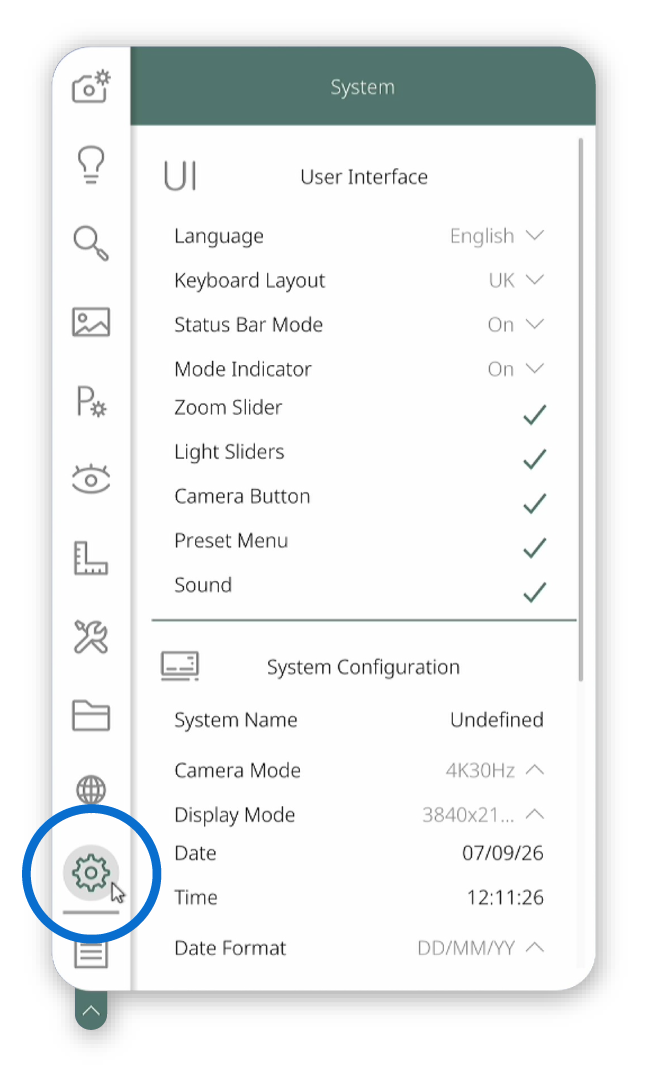

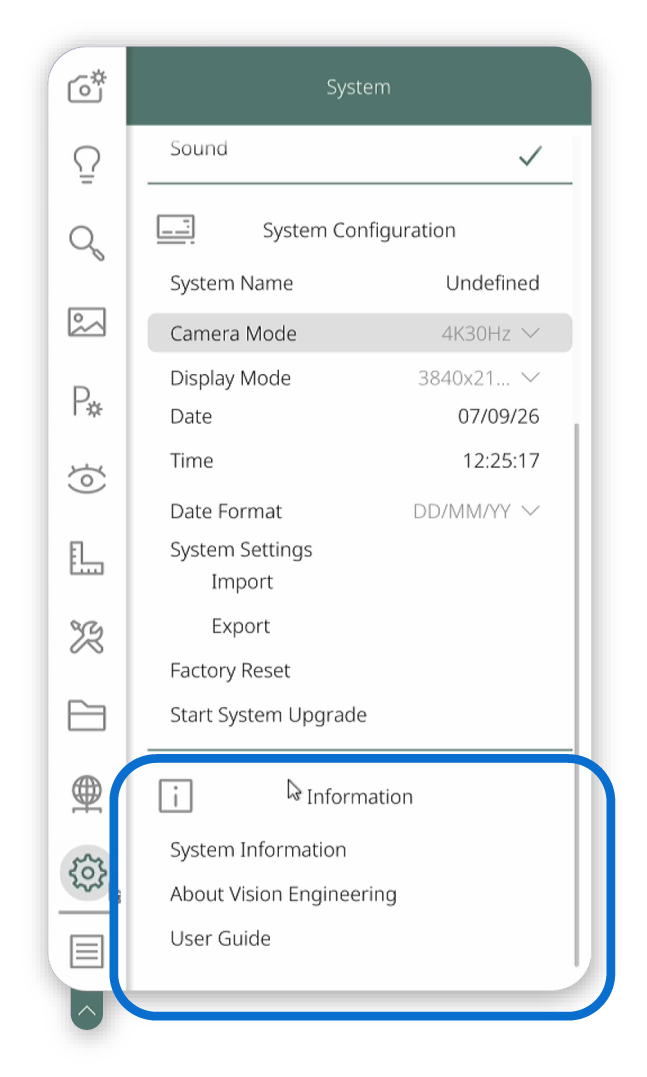

システム

このサブメニューでは、システムの接続に関するすべての設定を調整できます。次の 4 つのセクションがあります。

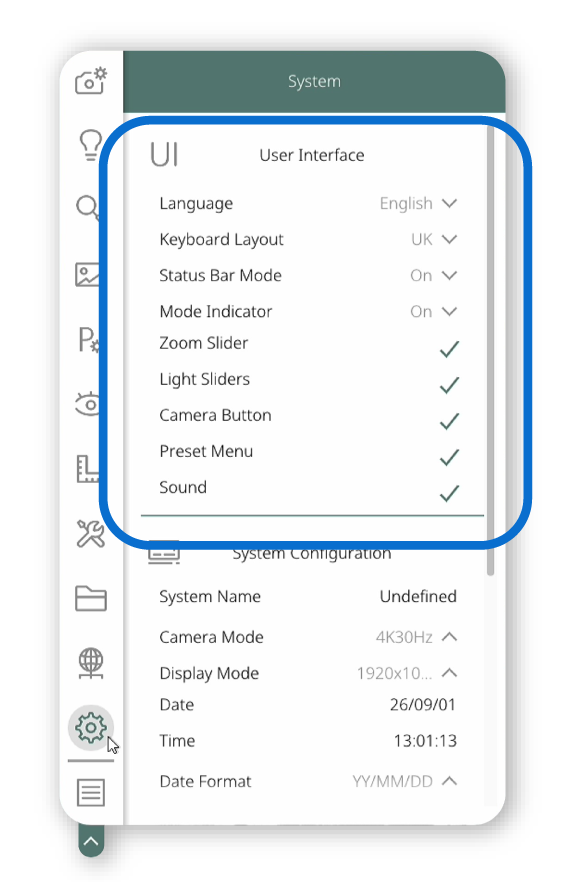

ユーザーインターフェース - GUI の言語とレイアウトを設定します。

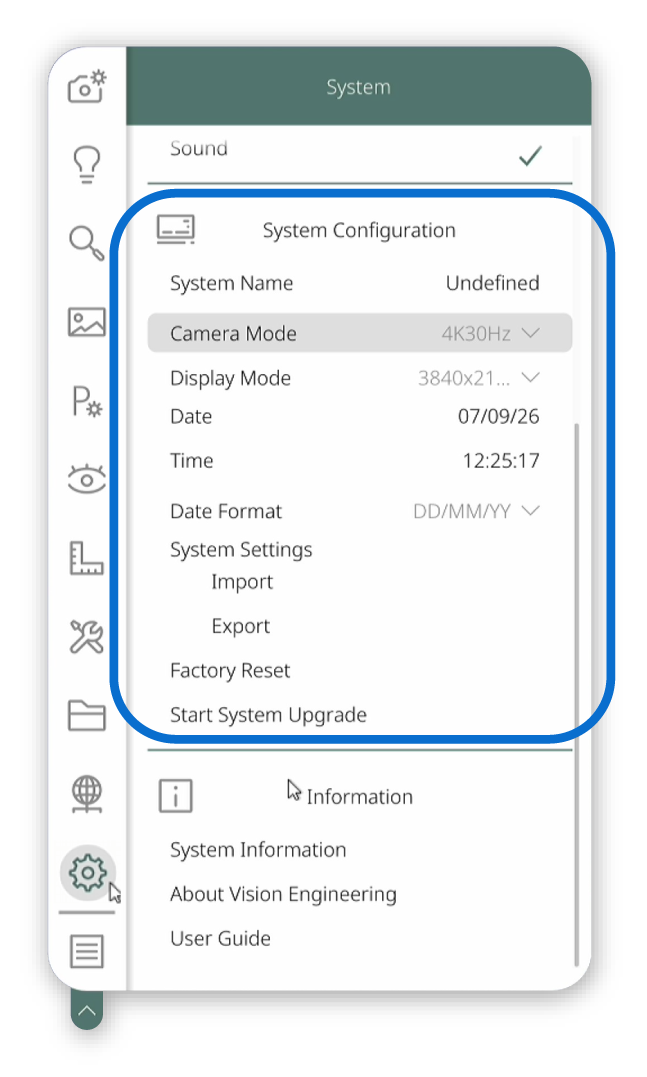

システム設定 - システム情報と工場出荷時設定へのリセットを設定します。
情報 - 製品情報を表示します。

詳細についてはこちらを参照してください。

象限制御

象限制御は、表面照明の各照明象限を管理するために使用します。象限を選択して、対応する照明出力を有効または無効にします。必要に応じて、ユーザーインターフェース上で象限制御の表示／非表示を個別に切り替えることもできます。

注：この機能はキーパッドモードでは操作できません。

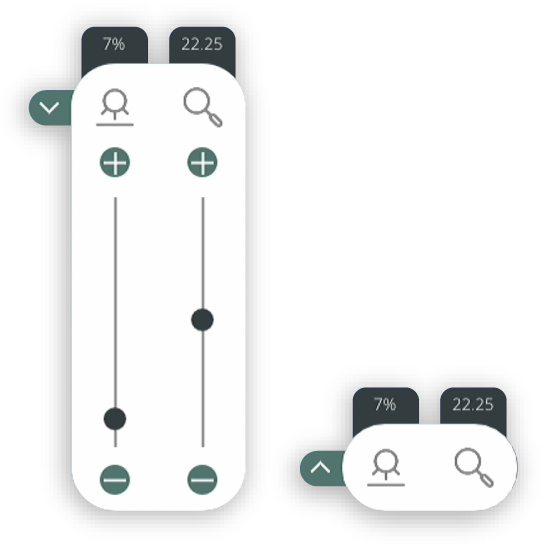

照明およびズームのスライダーバー

スライダーバーは、照明とズームの設定を表示および調整するために使用します。折りたたんだ状態では、現在の照明値とズームレベルを表示し、すぐに確認できます。バーを展開すると、ユーザーインターフェースから照明とズームを素早く正確に調整できるスライダーにアクセスできます。スライダーバーは必要に応じて有効または無効にできます。

注：この機能はキーパッドモードでは操作できません。

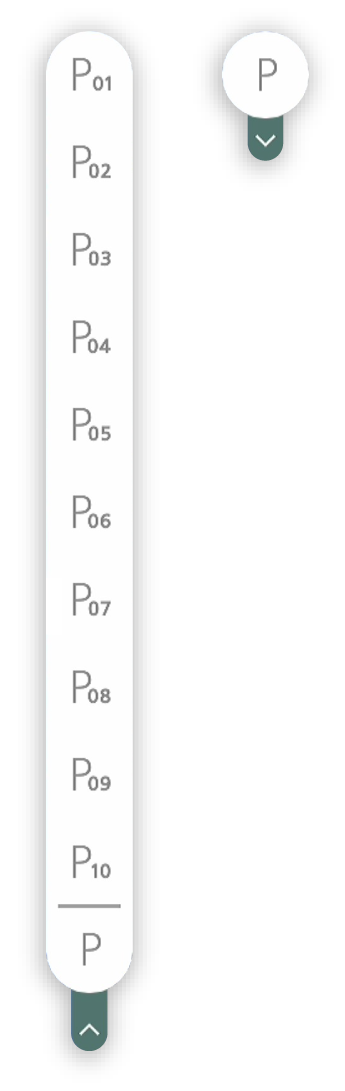

プリセットドロップダウン

プリセットドロップダウンは、照明プリセットの表示と選択に使用します。折りたたんだ状態では、現在選択されているプリセット、またはプリセットが選択されていないことを表示します。ドロップダウンを展開すると、利用可能なプリセットを確認して別のプリセットを選択できます。選択したプリセットは、選択するとすぐに適用されます。

注：この機能はキーパッドモードでは操作できません。

特殊モードインジケーター

特殊モードインジケーターは、特殊な動作モードが有効であることを確認し、関連するキーバインドを表示するために使用します。この機能が必要なメニューオプションに入ると、モードインジケーターが自動的に表示されます。対応するモードには、スポット調整、寸法キャリブレーション、画像再生注釈、画像フリーズ、測定があります。有効時には、利用可能な操作と制御を支援するため、モード固有のガイダンスが表示されます。

マウス操作によるメニューオプションの例。
キーパッド操作によるメニューオプションの例

注：この機能は、キーパッドモードとマウスモードで表示が異なります。

AURA タッチパネル GUI

レイアウト

ホームページ

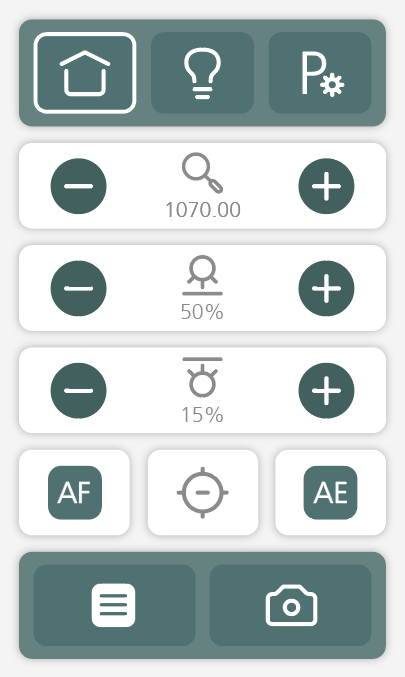

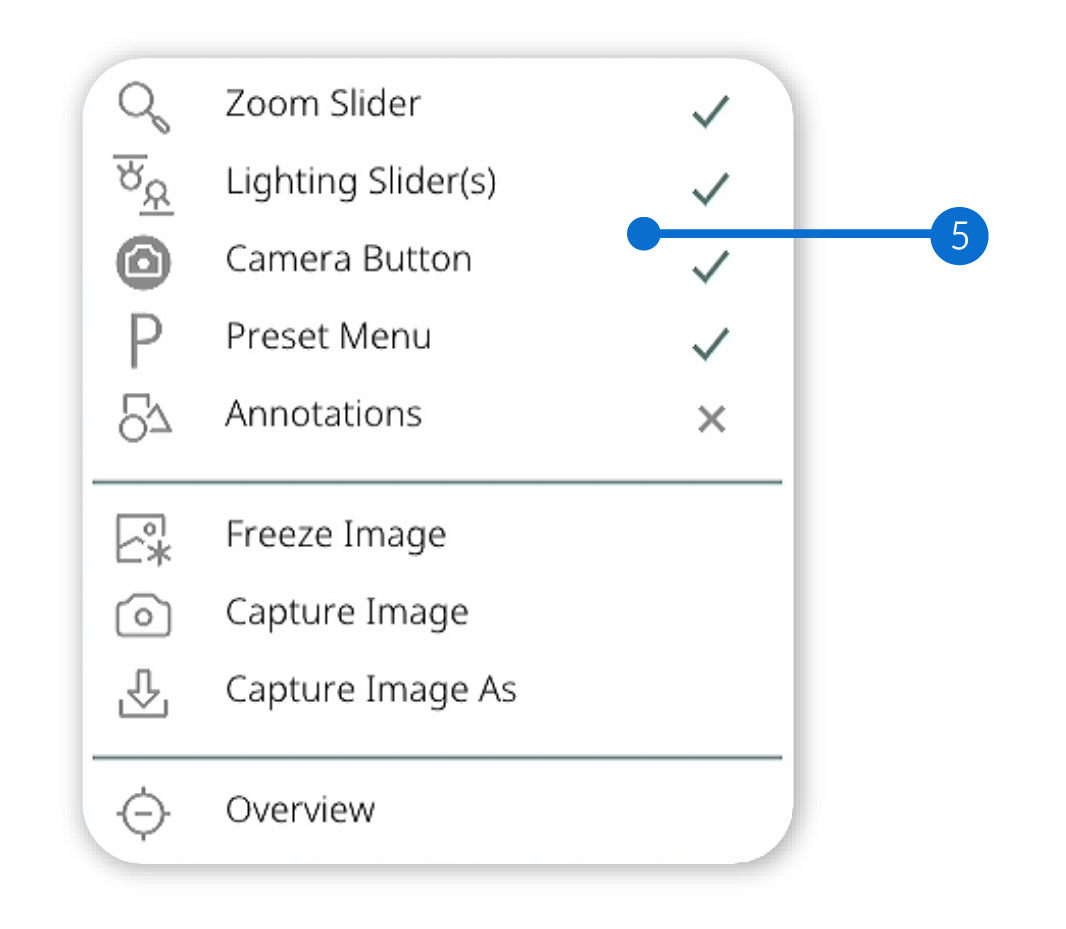

フロントパネルのタッチスクリーンに表示されるホームページでは、ズーム、表面照明、ステージ下照明、フォーカスモード、露出モード、概要表示、画像キャプチャなど、頻繁に使用する主要なシステムオプションを表示および編集できます。

上部のナビゲーションバーでは、3つのページを切り替えられます。

照明ページ

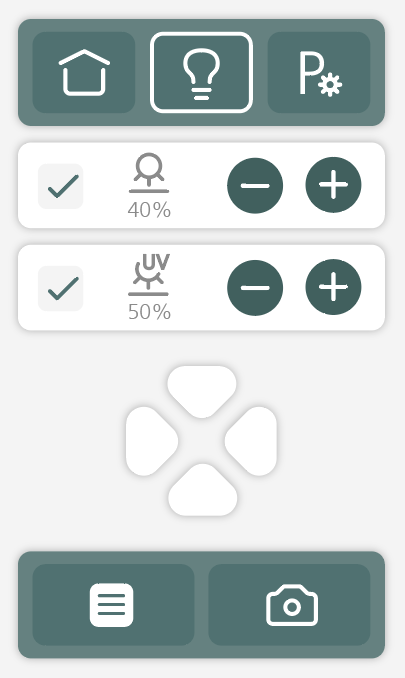

フロントパネルのタッチスクリーンに表示される照明ページには、より詳細な照明オプションが表示されます。このページでは、照明オプションの有効化／無効化、増加／減少、および4分割制御の調整を行えます。付属する照明アクセサリに応じて、ページのレイアウトは自動的に変更されます。

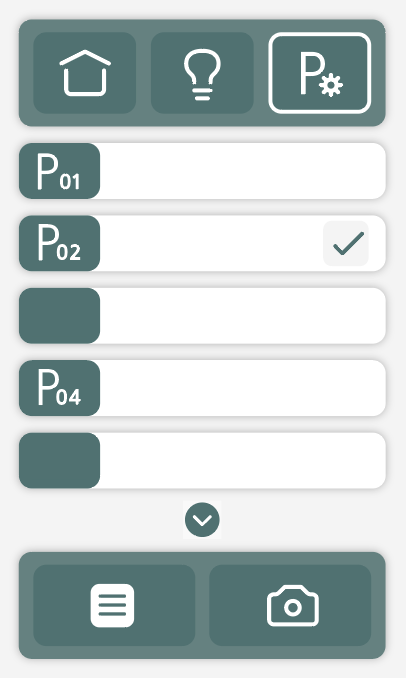

プリセットページ

フロントパネルのタッチスクリーンに表示されるこのプリセットページでは、メイン AURA GUI で設定したプリセットを有効にできます。システムには最大10個のプリセットを保存できます。

「Pxx」というテキストが表示された行は、プリセットが保存され、選択可能であることを示します。

チェックマークは、現在アクティブなプリセットを示します。

テキストのない行は、プリセットが空であることを示します。

ナビゲーションページ

ナビゲーションページは「特殊モード」にリンクされており、次のいずれかのモードが表示されると自動的に画面に表示されます。

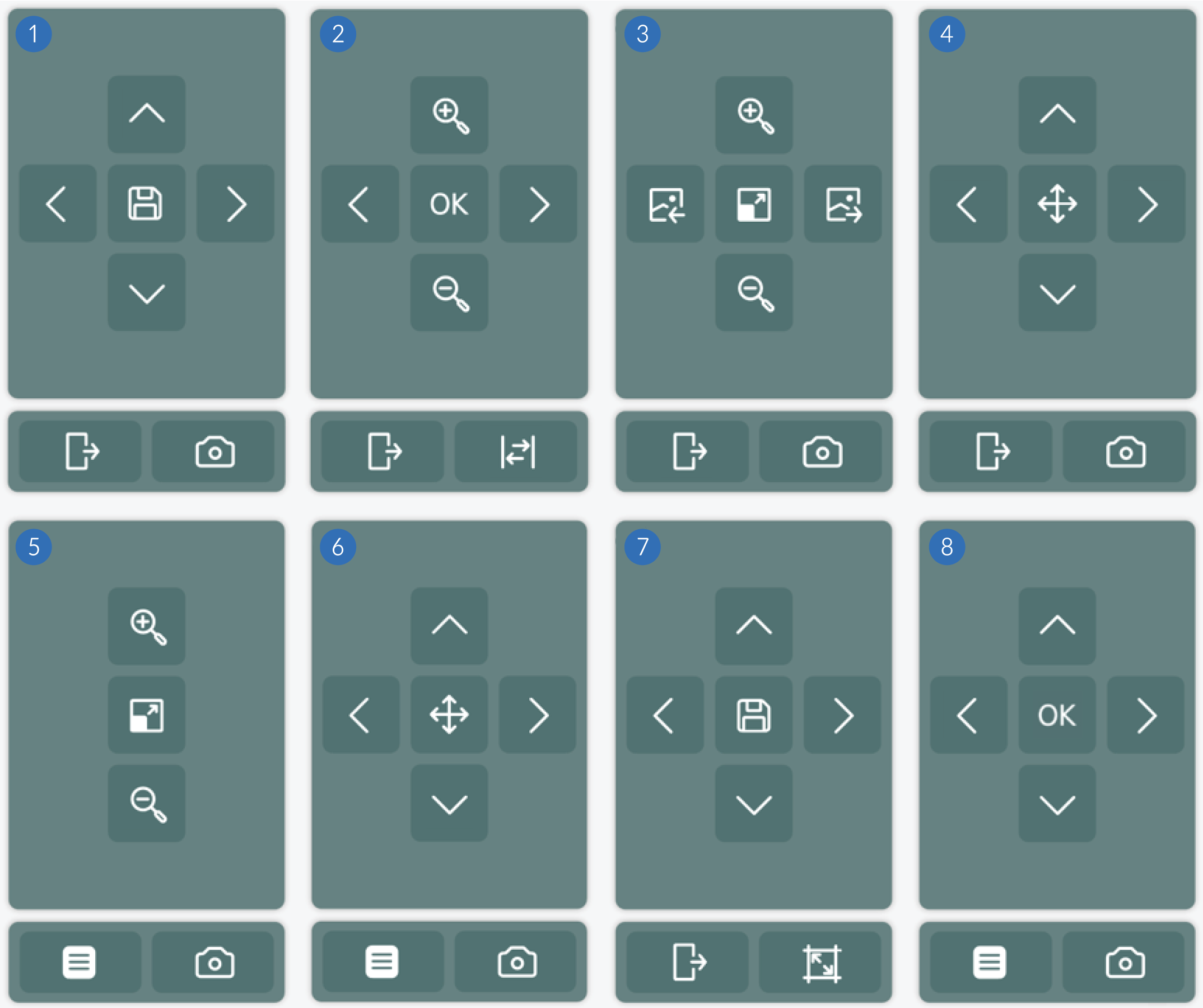

❶ スポット調整。

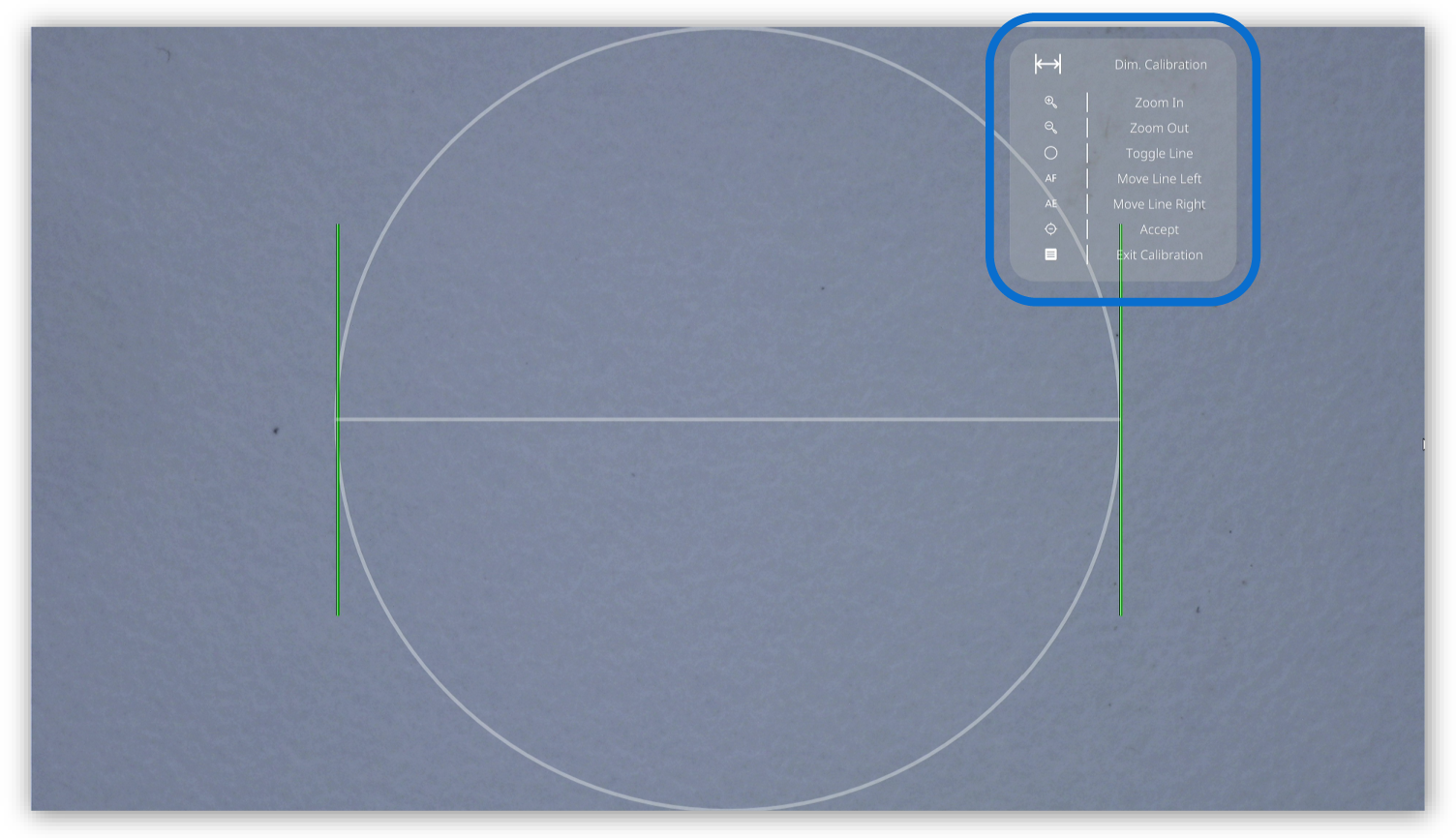

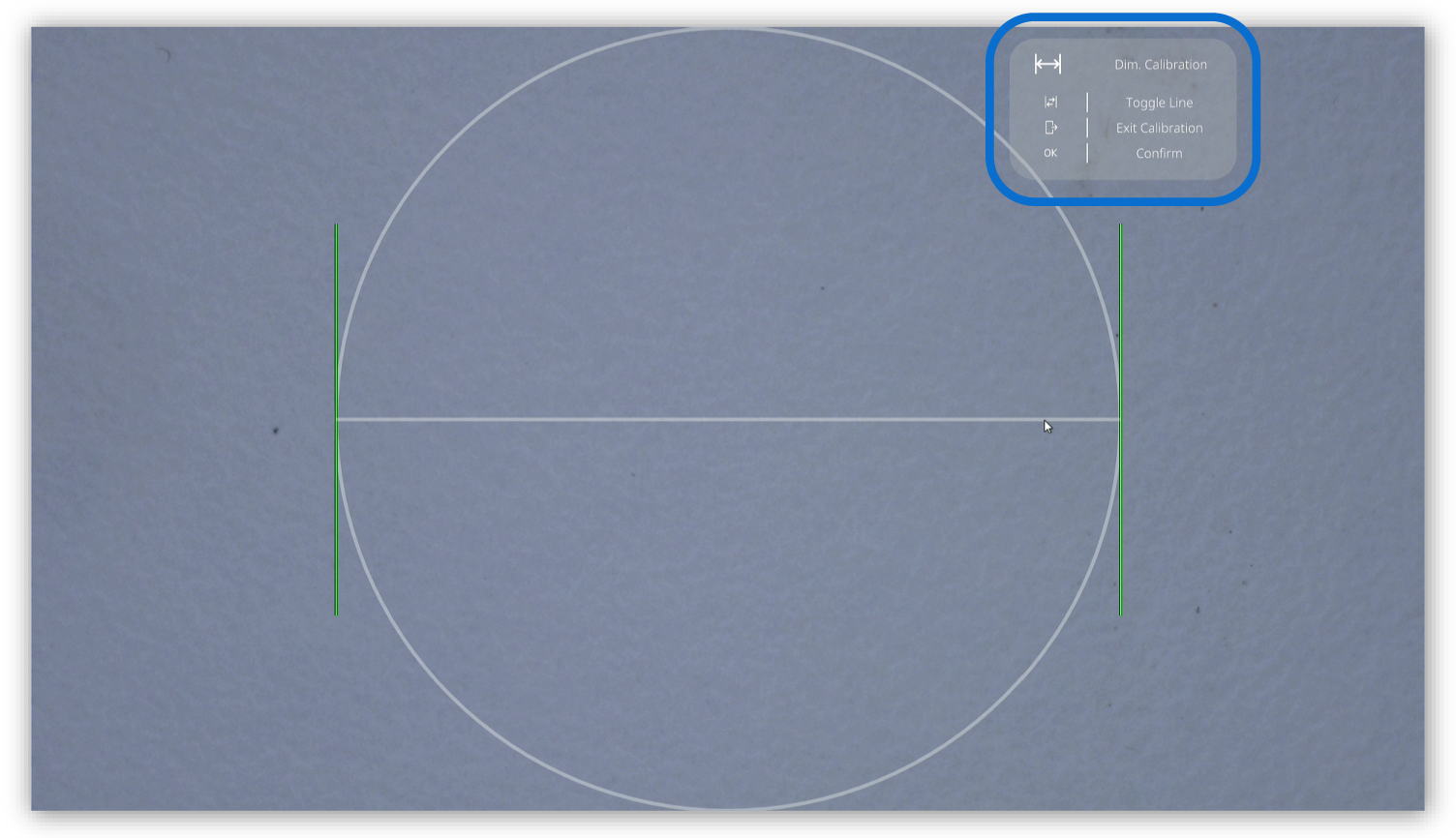

❷ 寸法校正。

❸ 画像再生の注釈（スケール）。

❹ 画像再生の注釈（パン）。

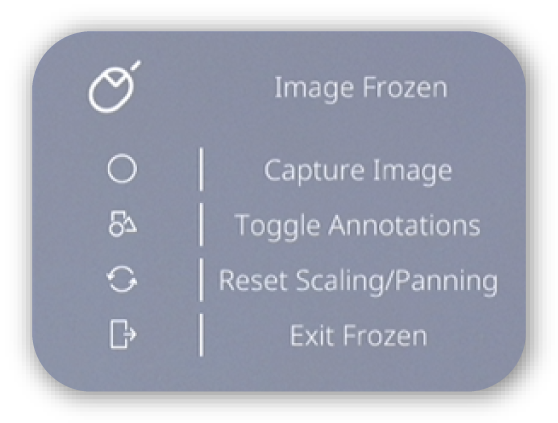

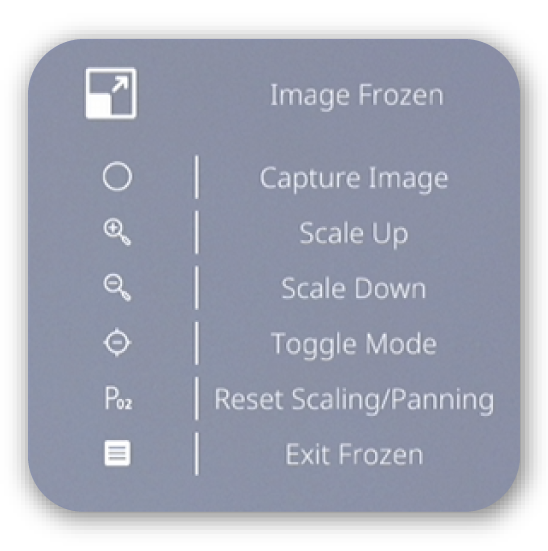

❺ 画像フリーズ（スケール）。

❻ 画像フリーズ（パン）。

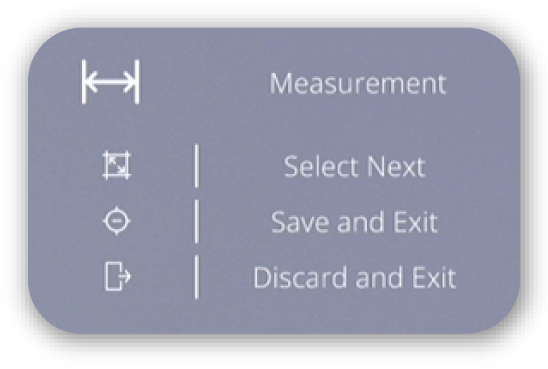

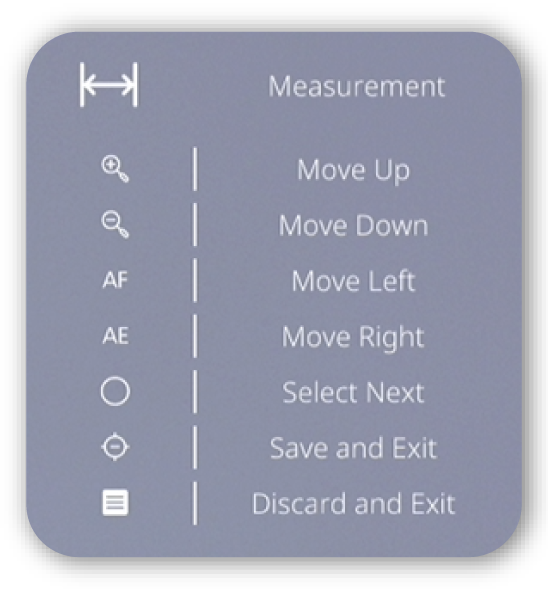

❼ 測定。

❽ メニューナビゲーション。

システム概要 - メニュー

カメラ

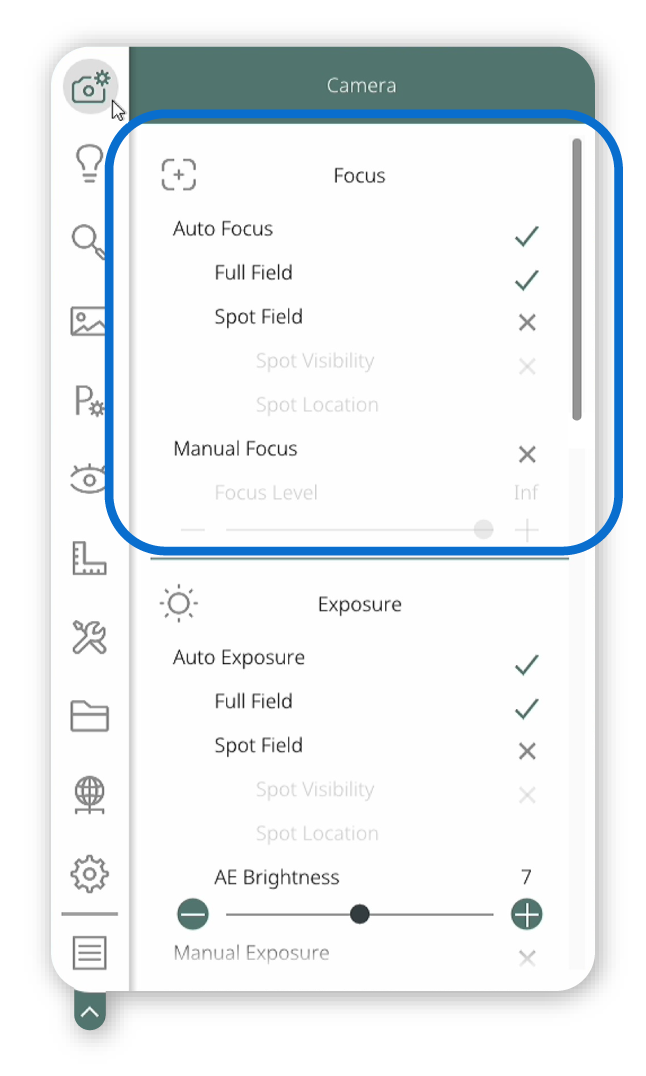

フォーカス

オートフォーカス

オートフォーカスモードでは、最適な鮮明度になるよう画像のフォーカスを自動的に調整します。選択すると、システムがフォーカス処理を実行し、それに応じて画像を更新します。オートフォーカスには、次の2つのオプションがあります。

全視野

全視野オートフォーカスモードを使用すると、画像全体でフォーカスが自動的に最適化されます。有効にすると、システムは視野全体を分析し、画像全体が最も鮮明になるようフォーカスを調整します。このモードは、画像全体で一貫したフォーカスが必要な一般的な画像処理に適しています。

スポット視野

スポット視野オートフォーカスモードを使用すると、画像内の特定領域でフォーカスが自動的に最適化されます。有効にすると、システムはユーザーが定義したスポット領域に基づいてフォーカスを調整し、その領域の鮮明度を優先します。このモードは、画像内の特定の特徴または注目点に正確なフォーカスが必要な場合に便利です。

スポット視野の表示はオン／オフを切り替えられます。これは、編集せずに現在選択されているスポット領域を表示する場合に便利です。

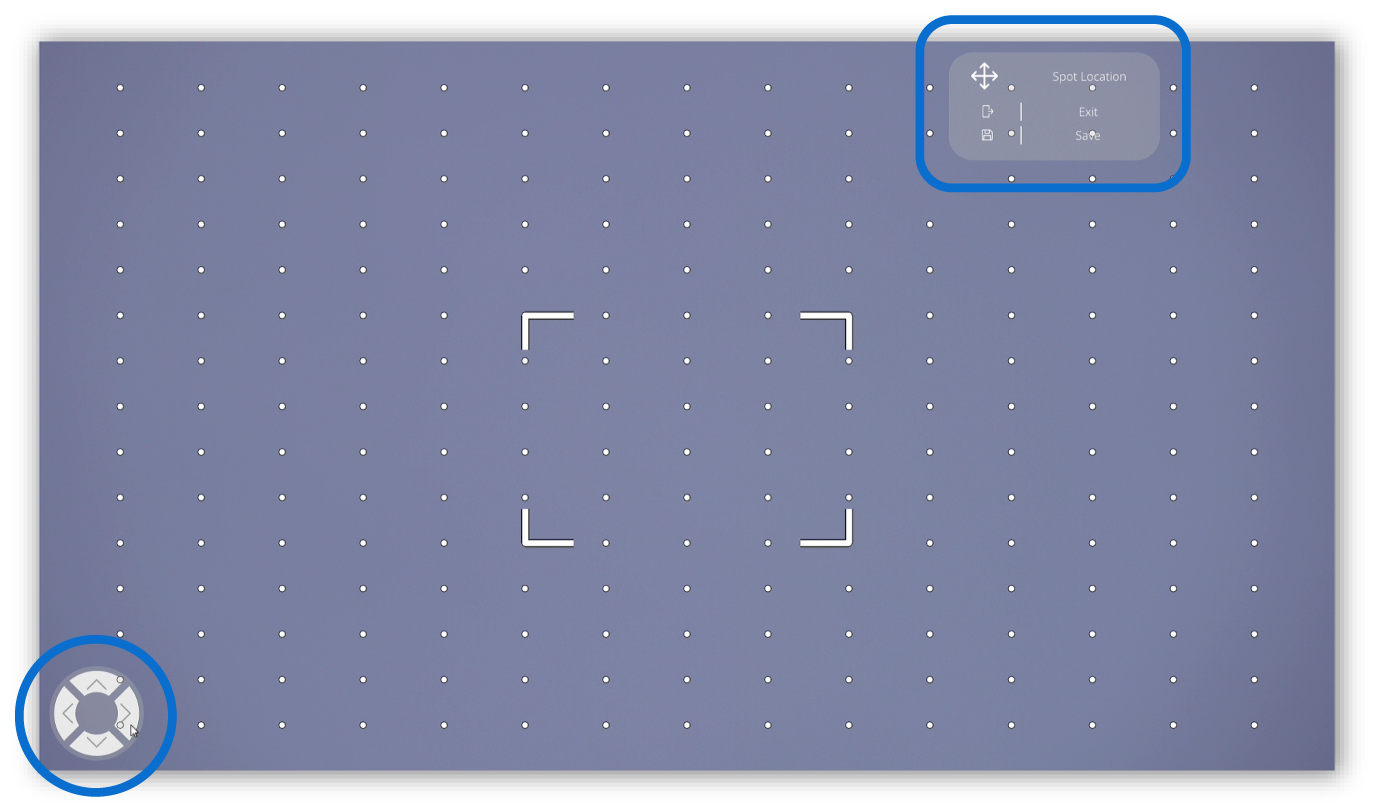

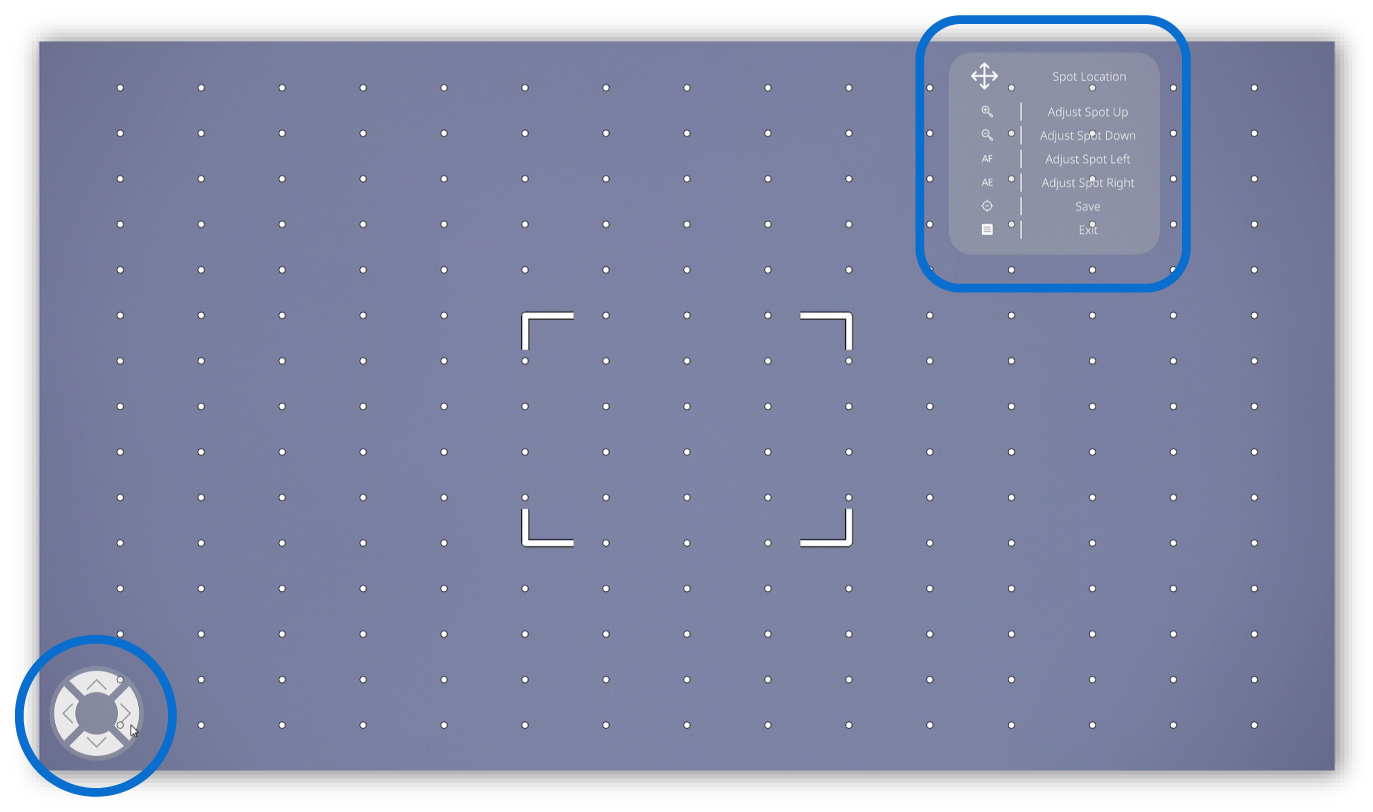

スポット視野領域は再定義できます。この操作を開始すると、「特殊モード」のいずれかが起動します。GUI に特殊モードインジケーターが表示され、AURA のタッチ式モデルを使用している場合は、タッチスクリーンに対応するナビゲーションページが表示されます。関連する特殊モードインジケーターを以下に示します。

マウス操作のメニューオプション。

キーパッド操作のメニューオプション。

AURA タッチパネル GUI には専用のコントロールが表示されます。ナビゲーションページの詳細についてはこちらを参照してください。

マニュアルフォーカス

マニュアルフォーカスモードでは、フォーカスレベルコントロールを使用して画像のフォーカスを直接調整します。選択すると、フォーカスレベルを増減して、目的の画像の鮮明度を得ることができます。このモードではフォーカスを正確に制御でき、自動フォーカスで必要な結果が得られない場合に便利です。

フォーカスレベルはスライダーで調整できます。

選択可能な値：0～無限

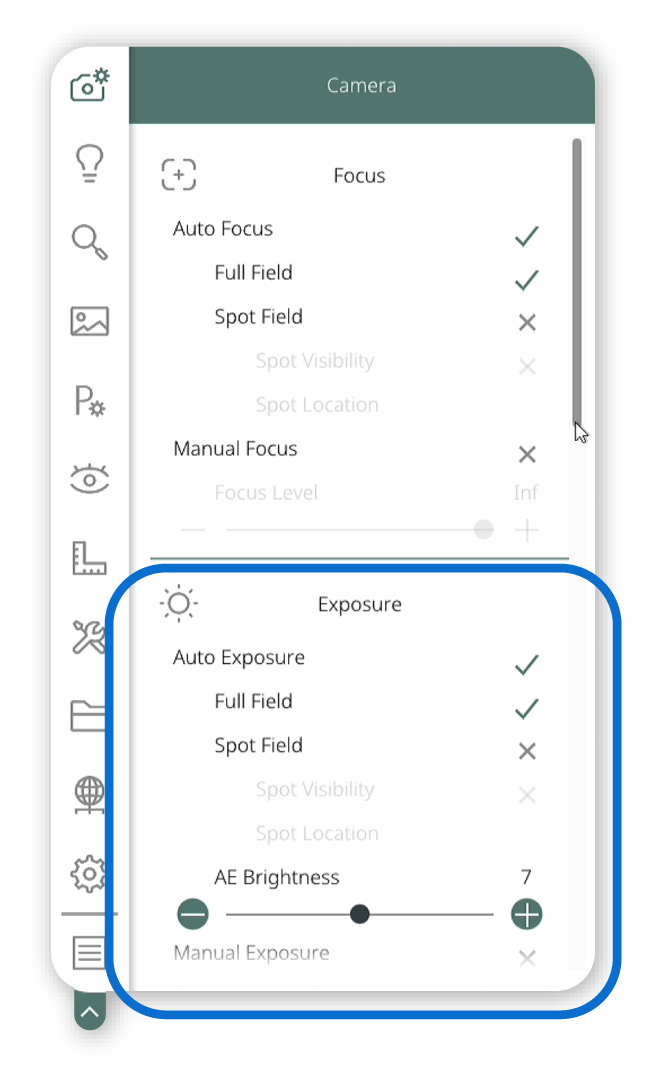

露出

注：

ゲイン - カメラ信号を増幅して画像の明るさを高めます。ゲインを高くすると暗所での視認性が向上しますが、画像ノイズも増加する場合があります。
絞り（F値） - 絞りはレンズに入る光量を制御します。F値が低いほどセンサーに届く光量が増え、画像が明るくなります。F値が高いほどレンズに入る光量が減り、被写界深度が深くなる場合があります。
露光時間 - 画像センサーが光にさらされる時間を決定します。露光時間を長くすると画像は明るくなりますが、モーションブラーが発生する場合があります。露光時間を短くするとモーションブラーは減少しますが、画像が暗くなる場合があります。

自動露出

自動露出モードでは、最適な明るさとコントラストになるよう画像の露出を自動的に調整します。有効にすると、システムが画像を分析し、絞り、ゲイン、露光時間の適切な設定を適用して、バランスの取れた結果を実現します。自動露出モードでは、スライダーを使用して明るさレベルを調整できます。自動露出には、次の2つのオプションがあります。

全視野

全視野自動露出モードを使用すると、画像全体で露出が自動的に最適化されます。有効にすると、システムは視野全体を分析し、画像の明るさとディテールのバランスが取れるよう露出を調整します。このモードは、シーン全体の視認性が必要な一般的な画像処理に適しています。

自動露出の明るさレベルはスライダーで調整できます。

選択可能な値：0～14

スポット視野

スポット視野自動露出モードを使用すると、画像内の特定領域で露出が自動的に最適化されます。有効にすると、システムはユーザーが定義したスポット領域に基づいて露出を調整し、その領域の明るさとディテールを優先します。このモードは、注目領域に周囲の画像とは異なる露出条件が必要な場合に便利です。

自動露出の明るさレベルはスライダーで調整できます。

選択可能な値：0～14

スポット視野の表示はオン／オフを切り替えられます。これは、編集せずに現在選択されているスポット領域を表示する場合に便利です。

マウス操作のメニューオプション。

キーパッド操作のメニューオプション。

ナビゲーションページの詳細についてはこちらを参照してください。

マニュアル露出

マニュアル露出モードでは、画像の露出設定を直接調整します。選択すると、絞り、ゲイン、露光時間を調整して露出を制御できます。これらの設定は個別に、または組み合わせて使用し、目的の画像の明るさと画質を実現できます。マニュアル露出モードでは露出を正確に制御でき、自動露出で必要な結果が得られない場合に便利です。

絞り、ゲイン、露光時間の値は、それぞれのスライダーで調整できます。

選択可能な絞り値：F14～F1.6

選択可能なゲイン値：1～17

選択可能な露光時間：1/10000～1/1

絞り優先

絞り優先モードでは、絞りを固定したまま画像の露出を制御します。選択すると、絞りと目的の明るさレベルが設定され、システムがゲインと露光時間を自動的に調整して指定された明るさを実現します。このモードは、レンズに入る光量の制御または特定の被写界深度の維持が主な要件である場合に便利です。

絞りと AP 明るさの値は、それぞれのスライダーで調整できます。

選択可能な絞り値：F14～F1.6

選択可能な AP 明るさの値：0～14

シャッター優先

シャッター優先モードでは、露光時間を固定したまま画像の露出を制御します。選択すると、露光時間と目的の明るさレベルが設定され、システムが絞りとゲインを自動的に調整して指定された明るさを実現します。このモードは、モーションブラーの制御または特定の露光時間の維持が主な要件である場合に便利です。

露光時間と SP 明るさの値は、それぞれのスライダーで調整できます。

選択可能な露光時間：1/10000～1/1

選択可能な AP 明るさの値：0～14

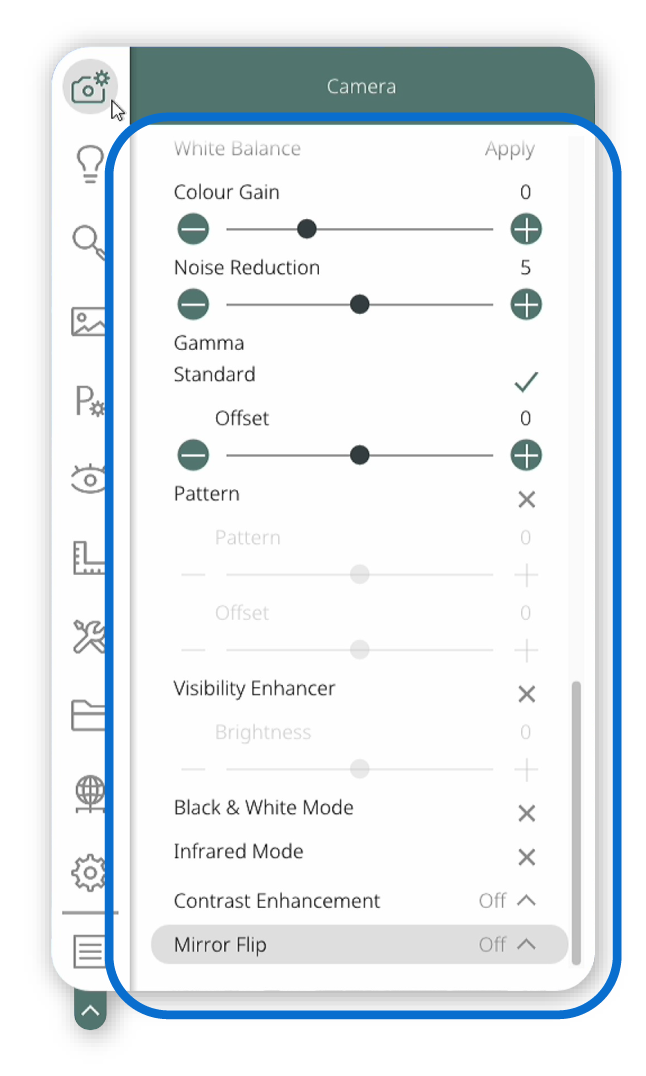

画像設定

ホワイトバランス

ホワイトバランスは、さまざまな照明条件下で色が自然に見えるよう、画像の色バランスを調整します。正しいホワイトバランスは、光源の色温度の違いを補正することで、正確な色再現を維持します。

ホワイトバランスは操作項目です。

「適用」を押します。
「ホワイトバランス処理中...」というポップアップメッセージが表示されます。
完了するとメッセージが消え、短いビープ音が2回鳴ります。

カラーゲイン

カラーゲインは、画像内の色の強度と彩度を調整します。カラーゲインを上げると色が鮮やかになり、下げるとより控えめな表示になります。

カラーゲインスライダーを使用して設定を調整できます。

選択可能なカラーゲインレベル：-4～10

ノイズ低減

ノイズ低減は、特に暗所や高いゲイン設定を使用している場合に、目に見える画像ノイズや粒状感を低減します。ノイズ低減設定を高くすると滑らかな画像になりますが、低い設定では細部の情報が保持されます。

ノイズ低減はスライダーで調整できます。

選択可能なノイズ低減レベル：0～10

ガンマ

ガンマを調整すると、絶対的な黒と白を変えずに、カメラ画像の中間調の見え方が変化します。

標準

標準ガンマ曲線に対してガンマを調整できます。

ガンマオフセットはスライダーで調整できます。

選択可能なガンマオフセット値：-4～4

直線

直線ガンマ曲線に対してガンマを調整できます。

ガンマオフセットはスライダーで調整できます。

選択可能なガンマオフセット値：-4～4

パターン

標準とは異なるパターンのガンマ曲線に対してガンマを調整できます。

ガンマオフセットはスライダーで調整できます。

選択可能なガンマオフセット値：-5～5

視認性エンハンサー

視認性エンハンサー設定は、コントラストを適応的に調整し、シャドウを明るくすることで、明るい部分を露出過多にせず画像の暗い領域を見えるようにします。暗い影のある領域を検査する場合に便利です。

視認性エンハンサーはスライダーで調整できます。

選択可能なノイズ低減レベル：-3～3

白黒モード

白黒モードを使用すると、色情報なしで画像を表示できます。有効にすると、システムはライブビューをグレースケールに変換し、コントラスト、明るさ、構造の詳細を強調します。このモードは色が不要で、特徴をより明瞭に表示したい場合に便利です。

モードはオン／オフを切り替えられます。

ワイドダイナミックレンジ

この設定は1080pモデルでのみ使用できます。

非常に明るい領域と非常に暗い領域の両方を含むシーンで、画像のディテールを向上させるには、ワイドダイナミックレンジモードを有効にします。この機能はシャドウ領域とハイライト領域の視認性を高め、高コントラストの被写体の画像情報を保持しやすくします。

モードはオン／オフを切り替えられます。

赤外線モード

赤外線モードを有効にすると、カメラの感度を可視光スペクトルの範囲を超えて拡張できます。有効にすると内部赤外線フィルターが取り外され、赤外線波長を撮影できます。可視光と赤外線の両方の情報を取り込むため、画像はモノクロで表示されます。赤外線のみを撮影する場合は、赤外線透過フィルター（IR720）を対応する対物レンズに取り付けられます。

モードはオン／オフを切り替えられます。

コントラスト強調

コントラスト強調を使用すると、表示されるカメラ映像のコントラストレベルを調整できます。この機能には、オフ、低、中、高の4つのオプションがあります。

ドロップダウンメニューでオプションを切り替えます。

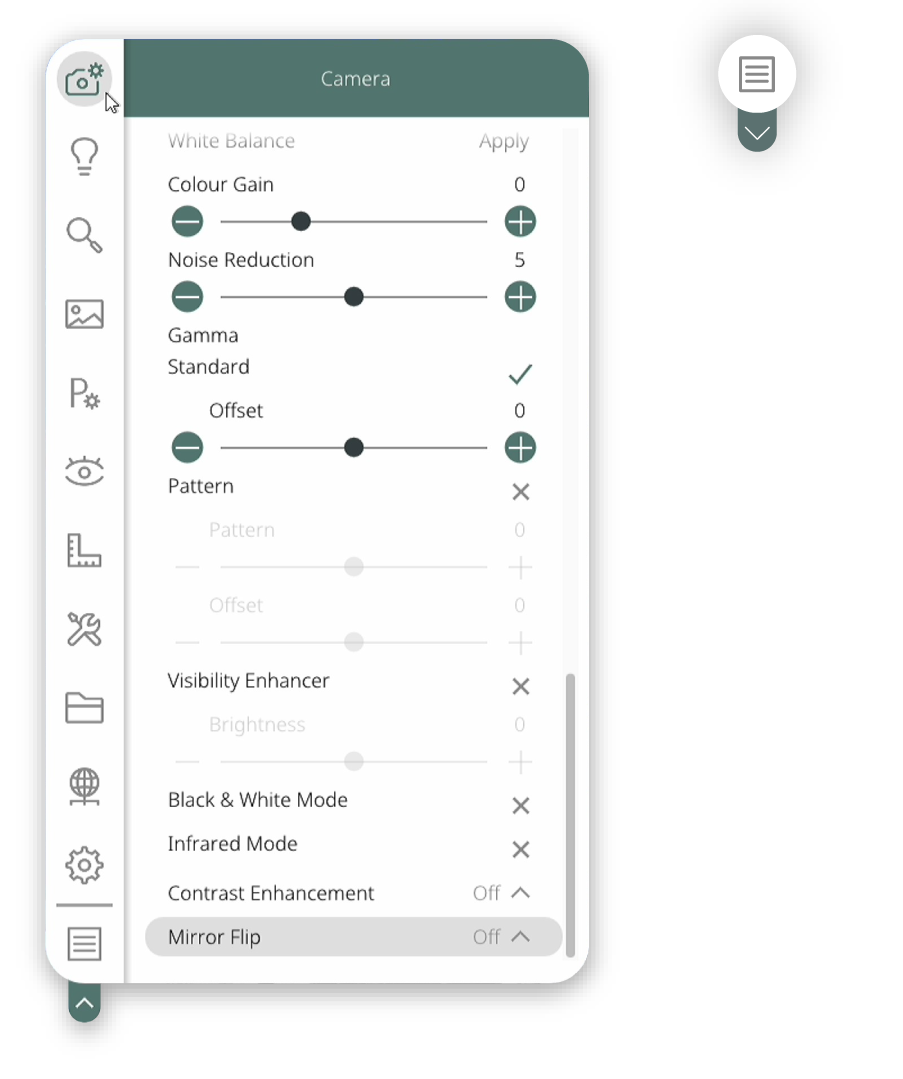

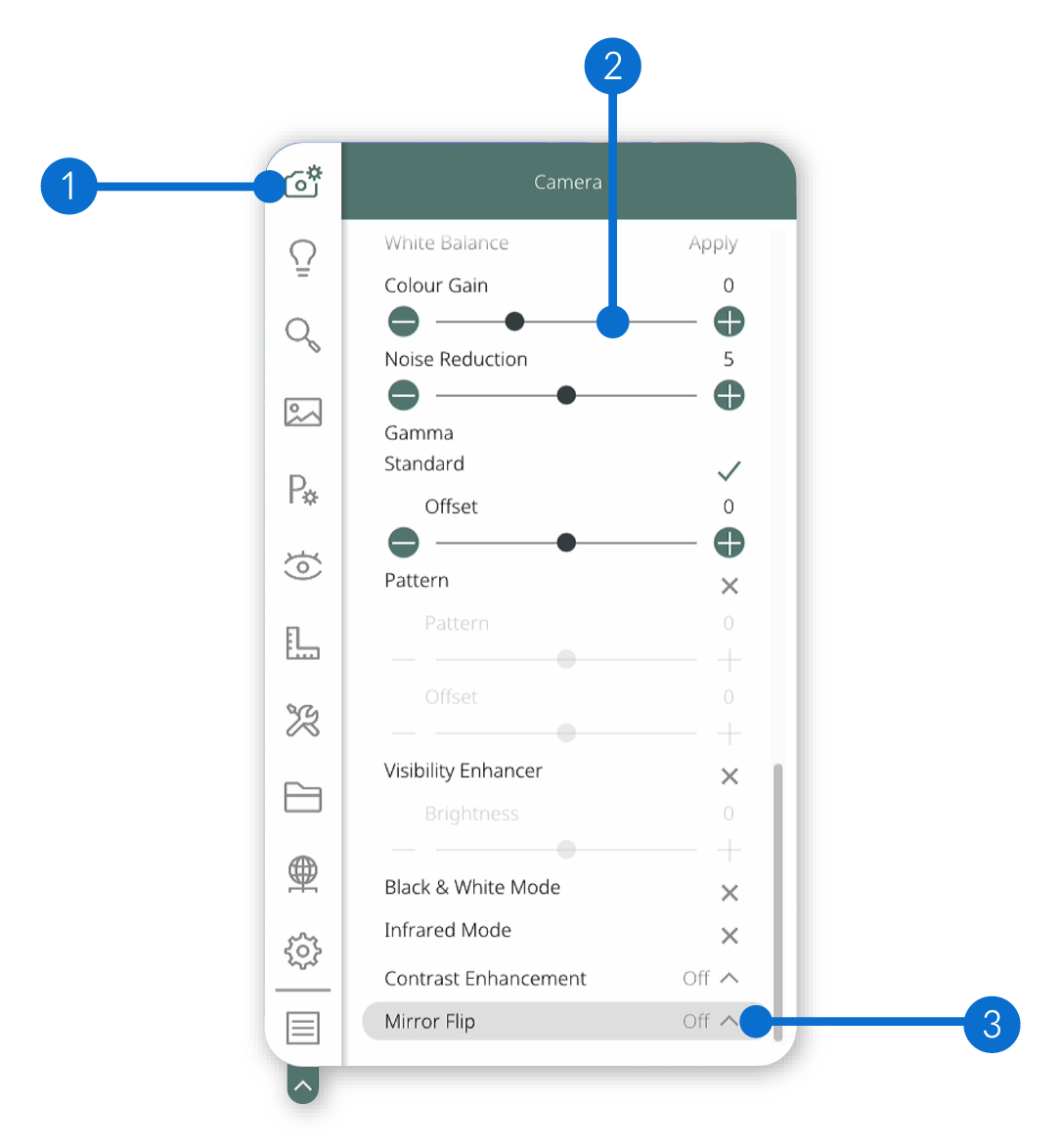

ミラーフリップ

ミラーフリップを使用すると、表示画像の向きを変更できます。この機能には次の4つのオプションがあります。

オフ - 画像を元の向きで表示します。
水平 - 画像を左右反転します。
垂直 - 画像を上下反転します。
両方 - 水平方向と垂直方向の両方に反転を適用します。この設定は、ユーザーの好みや特定の表示要件に合わせて表示方向を調整する場合に便利です。

ドロップダウンメニューでオプションを切り替えます。

オーバーレイ

オーバーレイ機能を使用すると、ユーザーが作成したオーバーレイ画像を現在の映像フィード上に表示できます。画像を保存するオーバーレイスロットは3つあり、それぞれ有効または無効にできます。

オーバーレイ1～3

画像（PNG形式）は、GUIメニューを使用してインポートおよび保存できます。ファイルの選択は次の手順で行います。

「ファイルを選択」を押します。
ファイルエクスプローラーが表示されるので、適切なフォルダーに移動します。
ファイルの場所を選択すると、「スロットxxxxにオーバーレイをインポートしています」というポップアップメッセージが表示されます。
完了すると、「オーバーレイのインポートに成功しました」というポップアップメッセージが表示されます。
その後、メニューに「選択したファイル」の表示名が表示されます。

拡大時に拡大するか、拡大しないかを切り替えられます。

「ファイルをクリア」を押すと、指定したオーバーレイスロットから選択したファイルが削除されます。

各オーバーレイはオン／オフを切り替えられます。

比較

比較機能を使用すると、画像をシステムにインポートして保存し、現在の映像フィードとの比較に使用できます。

注：この機能はマウスモードでのみ使用できます。

比較1～3

比較画像は最大3つのスロットにインポートして保存できます。画像のインポートは次の手順で行います。

「ファイルを選択」を押します。
ファイルエクスプローラーが表示されるので、適切なフォルダーに移動します。
選択したファイルを確定またはキャンセルすると、ポップアップボックスが閉じます。
その後、メニューに「選択したファイル」の表示名が表示されます。

「ファイルをクリア」を押すと、指定したオーバーレイスロットから選択したファイルが削除されます。

比較方法は、ライブフィードと比較画像を交互に表示することです。パルスのオン時間とオフ時間は、0.25～2.5秒の範囲で設定できます。

各比較はオン／オフを切り替えられます。一度にアクティブにできる比較スロットは1つだけです。

十字線

この機能は、ライブ画像上に固定された基準用の十字線マーカーを表示し、試料の中央合わせ、位置合わせ、特徴の識別、および再現性のある検査を支援します。

十字線

十字線機能は、オフ、オン（短）、オン（長）に設定できます。

色

十字線の色は、あらかじめ設定された高コントラスト色のスウォッチから選択できます。

フォーカススタック

フォーカススタック機能は、カメラのフォーカス範囲全体で複数の画像を撮影し、それらを処理して、実質的に被写界深度を向上させた1枚の静止画像にします。この画像は保存できます。フォーカスの開始点と終了点、および画像数を定義できます。

実行

フォーカススタックは次の手順で実行します。

「実行」を押します。
「フォーカススタック：画像を撮影中 x/10」というポップアップメッセージが表示されます。
2つ目のポップアップメッセージ「フォーカススタックを処理中」が表示されます。
完了すると、最終メッセージ「フォーカススタック完了」が表示されます。

最小フォーカス

最小フォーカスでは、レンズに最も近い、対象物の最も高い位置にフォーカスを設定できます。

最小フォーカスはスライダーで調整できます。

最大フォーカス

最大フォーカスでは、レンズから最も遠い、対象物の最も低い位置にフォーカスを設定できます。

最大フォーカスはスライダーで調整できます。

画像数

この設定では、フォーカススタックで撮影する画像の数を指定します。画像数を増やすと処理時間は長くなりますが、フォーカス範囲全体の鮮明度が向上します。

画像数はスライダーで調整できます。

リセット

フォーカススタックの設定をリセットし、ライブフィードに戻します。

寸法測定

寸法測定

寸法測定ツールバーは注釈ツールバーと同じ機能を共有しているため、これをオン／オフにすると、注釈ツールバーと同じツールバーが表示されます。

寸法測定ツールバー

ツールバーはオン／オフを切り替えられます。

ツールバーの機能

注釈機能

寸法測定ツールバーには、注釈ツールバーの機能も含まれています。詳細についてはこちらを参照してください。

寸法測定機能

図形にはX寸法とY寸法を自動的に表示できます。これは、対象となる特徴のサイズを確認するのに便利な機能です。

この機能はオン／オフを切り替えられます。

注：測定値は、システムのキャリブレーションが完了している場合にのみ表示されます。詳細についてはこちらを参照してください。

単位

システムの単位を選択できます。

ドロップダウンメニューを使用してオプションを切り替えます。

使用可能なオプションは、センチメートル（cm）、ミリメートル（mm）、マイクロメートル（μm）、インチ、thou、および10分の1です。

寸法測定ツールバー

ツールバーはオン／オフを切り替えられます。

キャリブレーション領域ガイド

キャリブレーション済み領域はオン／オフを切り替えられます。

十字線測定

十字線測定機能を使用すると、画面上の異なる位置に2本の十字線を設定でき、X、Y、D寸法のライブ測定値が下部に表示されます。

十字線測定ツールはオン／オフを切り替えられます。

注：測定値は、システムのキャリブレーションが完了している場合にのみ表示されます。詳細についてはこちらを参照してください。

マウス操作メニューオプション。
キーパッド操作メニューオプション。

十字線測定ツールはこちらで調整できます。この操作により「特殊モード」が有効になり、使用している操作モード（キーパッド、マウス、タッチ）に応じて、ツールの操作を案内する固有の凡例が表示されます。

キャリブレーション

キャリブレーション機能を使用すると、既知の寸法を持つ基準物を使用して、システムの測定を正確に設定できます。

キャリブレーションは操作項目であり、この操作を開始すると「特殊モード」のいずれかが起動します。GUIに特殊モードインジケーターが表示されます。また、AURAのタッチバリアントを使用している場合は、タッチスクリーンに対応するナビゲーションページが表示されます。以下に関連する特殊モードインジケーターを示します。

マウス操作メニューオプション。

キーパッド操作メニューオプション。

キャリブレーションポイントをリセット

システムのキャリブレーションに関するすべての情報を消去します。寸法測定機能を使用する前に、システムを再キャリブレーションする必要があります。

レンズ

キャリブレーション時のシステムの状態に関する詳細を表示します。

ユーティリティ

スーパーバイザーモード

スーパーバイザーモードでは、AURA設定メニュー全体で特定の機能をロック／ロック解除できます。この機能は、設定が誤って変更されたり、許可なく変更されたりするのを防ぐのに便利です。

スーパーバイザーモード

スーパーバイザーモードはオン／オフを切り替えられます。

スーパーバイザーモードがオフの場合、スーパーバイザー設定に関係なく、すべての機能がロック解除されます。

注：この機能を切り替えるにはパスワードが必要です。

パスワードの設定／変更

この設定では、この設定を変更するためのパスワードを入力できます。

パスワードは変更できます。操作手順は次のとおりです。

「パスワードを設定」を押します。

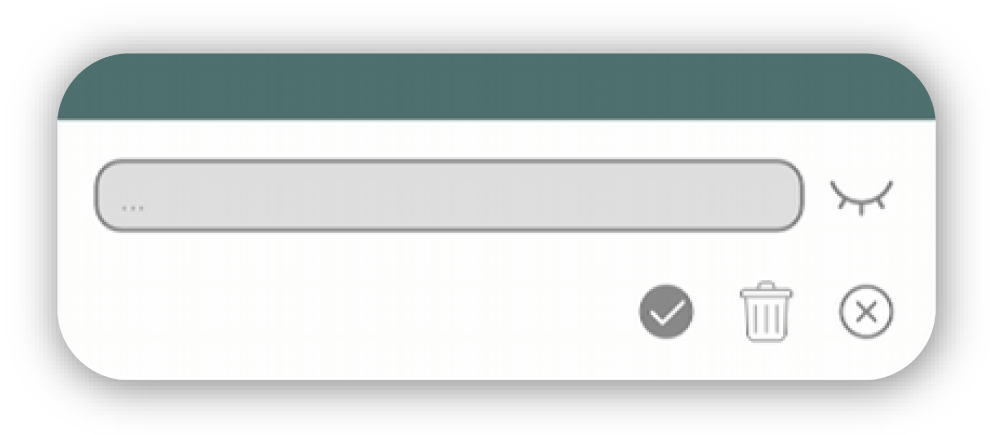

パスワードを入力できるテキストボックスのポップアップが表示されます。
入力内容を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

設定

設定では、どの機能をロック／ロック解除するかを選択できます。

ロック／ロック解除する機能は変更できます。操作手順は次のとおりです。

「機能を設定」を押します。

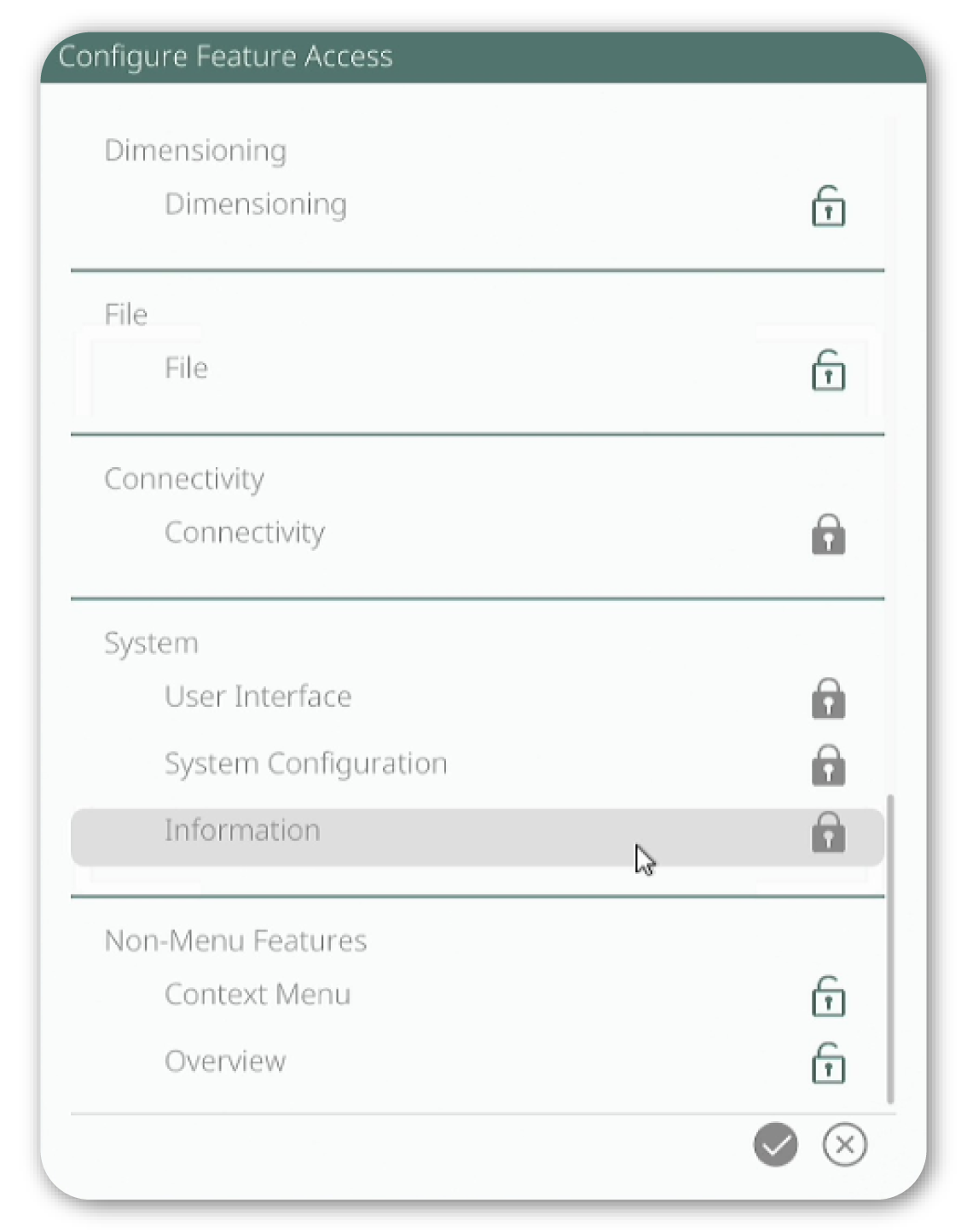

機能を選択／選択解除できるポップアップが表示されます。
ロックされた機能は閉じたロックアイコン、ロック解除された機能は開いたロックアイコンで示されます。
選択内容を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

注：この機能にアクセスするにはパスワードが必要です。

ファイルマネージャー

この機能を使用すると、ファイルエクスプローラーウィジェットにアクセスできます。ファイルマネージャーには、ファイルエクスプローラー内の移動に役立つ多くの機能があります。

❶ 1つ上のディレクトリに移動します。

❷ 更新します。

❸ 新しいディレクトリを作成します。

❹ 選択した項目の名前を変更します。

❺ 選択した項目を削除します。

❻ 選択した項目を切り取ります。

❼ 選択した項目をコピーします。

❽ 画像プレビューを切り替えます。

ファイルを選択してコピー❼ を押すと、次のオプションが表示されます。

❾ 選択した項目をディレクトリに貼り付けます。

❿ 現在の切り取り／コピー選択をクリアします。

接続

Wi-Fi設定

Wi-Fi接続はオン／オフを切り替えられます。

Wi-Fiネットワーク

利用可能なWi-Fiネットワークおよび接続済みのWi-Fiネットワークを表示して選択できます。操作手順は次のとおりです。

「Wi-Fiネットワーク」を押します。
利用可能なWi-Fi接続を選択／選択解除できるポップアップが表示されます。
現在選択されているWi-Fiオプションには緑色のチェックマークが表示されます。
各オプションの横に表示されるWi-Fiバーの数で、信号強度が示されます。
選択内容を確定またはキャンセルすると、ポップアップが閉じます。

IPアドレス

IPアドレスが値として表示されます。

ホットスポット設定

ホットスポットはオン／オフを切り替えられます。

SSID

「SSID」をクリックすると、ポップアップテキストボックスでホットスポットSSID（ネットワーク名）を設定できます。

注：SSIDには英数字および一般的な特殊文字を使用でき、最大長は32文字です。デフォルトのSSIDは「EVOCam-XXXX」で、XXXXはデバイス固有識別子（MACアドレスやシリアル番号など）の最後の4文字を表します。

セキュリティ

ホットスポットのセキュリティモードを選択できます。使用可能なセキュリティモードは次のとおりです。

WPA2-PSK - デフォルト。
WPA3-PSK - ハードウェアが対応している場合。
オープン - パスワードなし（警告メッセージが表示されます）。

パスワード

ホットスポットのパスワードは変更できます。操作手順は次のとおりです。

「パスワード」を押します。
新しいパスワードを入力できるテキストボックスのポップアップが表示されます。
新しいパスワードを確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

注：パスワードは8文字以上63文字以下である必要があります。デフォルトパスワードは工場出荷時に設定された値で、ユーザーマニュアルに記載されています。

Bluetooth設定

Bluetooth接続はオン／オフを切り替えられます。

Bluetoothデバイス

利用可能なBluetoothデバイスおよび接続済みのBluetoothデバイスを表示して選択できます。操作手順は次のとおりです。

「Bluetoothデバイス」を押します。
利用可能なBluetooth接続を選択／選択解除できるポップアップが表示されます。
現在選択されているBluetoothオプションには緑色のチェックマークが表示されます。
選択内容を確定またはキャンセルすると、ポップアップが閉じます。

イーサネット設定

注：このセクションは、AURAに（EVA372 USB-イーサネットアダプターを介して）イーサネットケーブルが接続されている場合にのみ表示されます。詳細についてはこちらを参照してください。

イーサネット接続のIPアドレスを定義する方法は、静的とDHCPの2つです。

静的

静的IPアドレスは手動で設定され、永続的に保持されます。

IPアドレス、サブネットマスク、ゲートウェイを定義できます。操作手順は次のとおりです。

「IPアドレス」、「サブネットマスク」または「ゲートウェイ」を押します。

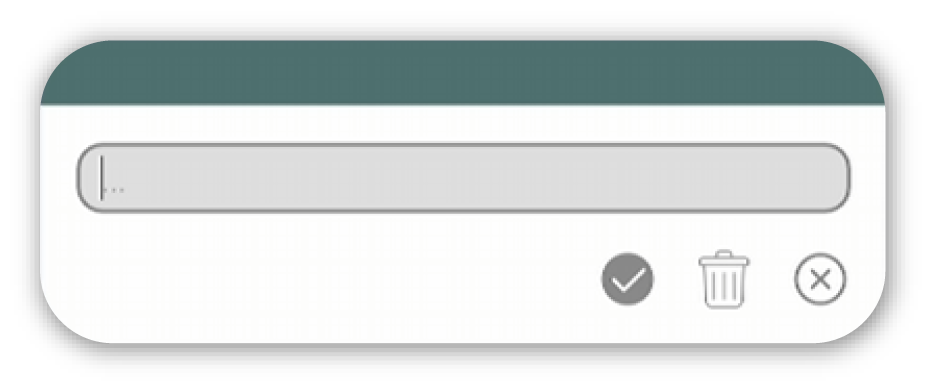

情報を入力できるテキストボックスのポップアップが表示されます。
入力内容を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

DHCP

DHCPは、ネットワーク上のデバイスにIPアドレスを割り当てる自動アドレス管理プロトコルです。

割り当てられたIPアドレスが表示されます。

ネットワークドライブ設定

ネットワークドライブ設定では、SMBネットワークファイル共有プロトコルを介してデータをインポートおよびエクスポートするために使用できるネットワークドライブを設定し、アクセスできます。

接続するネットワークドライブの詳細については、このAURAユニットを所有する会社のITサポートにお問い合わせください。

注：この機能は、有線イーサネット接続またはクライアントモードのWi-Fi接続でのみ使用できます。ホットスポットモードではネットワークドライブを使用できません。

IPアドレス

IPアドレスは変更できます。操作手順は次のとおりです。

「IPアドレス」を押します。
アドレスを入力できるテキストボックスのポップアップが表示されます。
アドレスを確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

共有名

ネットワークドライブの共有名は変更できます。操作手順は次のとおりです。

「共有名」を押します。
共有名を入力できるテキストボックスのポップアップが表示されます。
共有名を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

フォルダーパス

フォルダーパスは変更できます。操作手順は次のとおりです。

「フォルダーパス」を押します。
フォルダーパスを入力できるテキストボックスのポップアップが表示されます。
フォルダーパスを確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

ユーザー名

ユーザー名は変更できます。操作手順は次のとおりです。

「ユーザー名」を押します。
ユーザー名を入力できるテキストボックスのポップアップが表示されます。
ユーザー名を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

パスワード

パスワードは変更できます。操作手順は次のとおりです。

「パスワード」を押します。
パスワードを入力できるテキストボックスのポップアップが表示されます。
パスワードを確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

ドメイン／ワークグループ

ドメイン／ワークグループは変更できます。操作手順は次のとおりです。

「ドメイン／ワークグループ」を押します。
ドメイン／ワークグループを入力できるテキストボックスのポップアップが表示されます。
ドメイン／ワークグループを確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

注：この設定は任意です。

接続テスト

選択したドライブの接続と権限を確認できます。操作項目です。

「接続テスト」を押します。
接続に失敗したか成功したかを示すポップアップが表示されます。

マウント

選択したネットワークドライブをAURAで使用できるようにします。ネットワークドライブに接続すると、設定は変更できません。

アンマウント

ネットワークドライブの使用を停止し、設定を変更できるようにします。

ストリーミング

注：

ストリームには注釈および寸法測定オブジェクトは含まれません。
GUIメニューのオーバーレイおよびステータスバーはストリームに含まれません。

ローカルストリーム

ローカルストリームでは、Wi-Fi、イーサネット、またはホットスポットで接続された共有ネットワーク上に映像フィードをストリーミングできます。

ローカルストリームの開始／停止は次の手順で行います。

「ローカルストリーム」を押します。
「ストリームを開始しています。お待ちください。」というメッセージが表示されます。
メッセージが消え、ホストAURAと同じネットワークに接続されたデバイスでストリームを表示できるWebRTCアドレスが表示されます。
チェックマークはストリームがオンであることを示します。
ストリームを停止するには、もう一度「ローカルストリーム」を押します。
「ストリームを停止しています。お待ちください。」というメッセージが表示されます。
その後、リンクが非アクティブになります。
×印はストリームがオフになったことを示します。

ホストストリーム

ホストストリームでは、選択したサーバーを介して映像フィードをストリーミングできます。デバイスを同じネットワーク上に置く必要はありません。

選択したストリーミングサーバーの詳細については、AURAユニットを所有する会社のITサポートにお問い合わせください。

ホストストリームの開始／停止は次の手順で行います。

「ホストストリーム」を押します。
「ストリームを開始しています。お待ちください。」というメッセージが表示されます。
メッセージが消えます。
チェックマークはストリームがオンであることを示します。
ストリームを停止するには、もう一度「ローカルストリーム」を押します。
「ストリームを停止しています。お待ちください。」というメッセージが表示されます。
その後、リンクが非アクティブになります。

サーバー送信先

サーバー送信先は変更できます。操作手順は次のとおりです。

「Sサーバー送信先」を押します。
サーバー送信先を入力できるテキストボックスのポップアップが表示されます。
サーバー送信先を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

ストリームキー

ストリームキーは変更できます。操作手順は次のとおりです。

「ストリームキー」を押します。
ストリームキーを入力できるテキストボックスのポップアップが表示されます。
ストリームキーを確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

ユーザー名

ストリーミングのユーザー名は変更できます。操作手順は次のとおりです。

「ユーザー名」を押します。
ユーザー名を入力できるテキストボックスのポップアップが表示されます。
ユーザー名を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

パスワード

ストリーミングのパスワードは変更できます。操作手順は次のとおりです。

「パスワード」を押します。
パスワードを入力できるテキストボックスのポップアップが表示されます。
パスワードを確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

システム

ユーザーインターフェース

言語

システムの表示言語を設定できます。

言語はドロップダウンで調整します。現在のオプションは次のとおりです。

英語
ドイツ語
スペイン語（ES）
スペイン語（LA）
フランス語
イタリア語
日本語
中国語
韓国語
ブラジルポルトガル語

キーボードレイアウト

オンスクリーンキーボードのキーボードレイアウトを設定できます。

言語はドロップダウンで調整します。現在のオプションは次のとおりです。

英国英語（QWERTY）
米国英語（QWERTY
ドイツ語（QWERTZ）

ステータスバーモード

ステータスバーの動作を変更できます。

ステータスバーモードはドロップダウンで調整します。現在のオプションは次のとおりです。

オン - 常に表示。
変更時 - システム変更時の3秒間のみ表示。
拡大率のみ - レンズ識別情報と拡大率のみを表示する縮小ステータスバーを表示。
オフ - ステータスバーを表示しない。

モードインジケーター

モードインジケーターの動作を変更できます。

モードインジケーターの動作はドロップダウンで調整します。現在のオプションは次のとおりです。

オン - 常に表示。
変更時 - システム変更時の3秒間のみ表示。
オフ - モードインジケーターを表示しない。

一般UI

次のGUI機能の表示をオン／オフに切り替えられます。

ズームスライダー
照明スライダー
カメラボタン
プリセットメニュー
システムサウンド
タッチスクリーンサウンド

システム設定

システム名

固有のシステム名を表示します。製造時にVision Engineeringが設定したシリアルコードが自動的に表示されます。名前は編集できます。操作手順は次のとおりです。

「システム名」を押します。
システム名を入力できるテキストボックスのポップアップが表示されます。
システム名を確定またはキャンセルすると、テキストボックスのポップアップが閉じます。

カメラモード

カメラの解像度とフレームレートを選択できます。

カメラモードはドロップダウンで調整します。現在のオプションは次のとおりです。

4K30Hz - 4Kバリアントでのみ使用可能
4K25Hz - 4Kバリアントでのみ使用可能
1080p60Hz
1080p50Hz

ディスプレイモード

接続されたディスプレイの解像度と周波数を選択できます。

ディスプレイモードはドロップダウンで調整します。

注：表示される解像度と周波数のオプションは、検出されたモニターによって異なります。

プライマリディスプレイ

プライマリディスプレイを選択できます。プライマリディスプレイには、カメラからのライブ映像フィードが表示されます。

プライマリディスプレイはドロップダウンで選択できます。

日付

システムの日付を変更できます。

時刻

システムの時刻を変更できます。

日付形式

システムの日付形式を設定できます。

日付形式はドロップダウンで調整します。現在のオプションは次のとおりです。

DD/MM/YY
MM/DD/YY
YY/MM/DD

システム設定

システム設定をインポートおよびエクスポートできます。操作手順は次のとおりです。

「インポート」または「エクスポート」を押します。
ファイルエクスプローラーが表示されるので、適切なフォルダーに移動します。
選択したファイルまたはフォルダーを確定またはキャンセルすると、ポップアップが閉じます。

ライセンスキー

ライセンスキー情報をインポートまたはエクスポートできます。操作手順は次のとおりです。

「インポート」または「エクスポート」を押します。
ファイルエクスプローラーが表示されるので、適切なフォルダーに移動します。
選択したファイルまたはフォルダーを確定またはキャンセルすると、ポップアップが閉じます。

工場出荷時設定へのリセット

工場出荷時設定へのリセットを実行すると、システムは元のシステム構成に戻ります。デバイスに保存されているすべてのデータが消去されますが、次の項目は除外されます。

インポートしたライセンス
撮影した画像
スーパーバイザーパスワード

工場出荷時設定へのリセットは次の手順で実行します。

「工場出荷時設定にリセット」を押します。
工場出荷時設定へのリセットの確認を求めるポップアップメッセージが表示されます。
完了するとメッセージが消え、短いビープ音が2回鳴ります。

ソフトウェアアップグレード

この機能は、ユニットに接続されたUSBメモリを介してソフトウェアアップグレードを検索します。アップグレードファイルはUSBのルートにダウンロードする必要があります。

ソフトウェアアップグレードは次の手順で実行します。

「ソフトウェアアップグレード」を押します。
アップグレードの確認を求めるポップアップメッセージが表示されます。
「キャンセル」または「OSをアップグレード」のいずれかを押します。

情報

システム情報

幅広いシステム情報を表示します。

「システム情報」をクリックすると、ポップアップボックスが開きます。ポップアップには次の情報が表示されます。

カメラバリアント：「Full HD」／「4K」
カメラモード：「4K30Hz」／「4K25Hz」／「1080p60Hz」／「1080p50Hz」
ソフトウェアバージョン
ファームウェアバージョン
検出された照明デバイスと各ファームウェアバージョンの一覧
BTモジュール：「使用可能」／「使用不可」および該当するモデル名
Wi-Fiモジュール：「使用可能」／「使用不可」および該当するモデル名
SDカード容量
内蔵キーパッド：「使用可能」／「使用不可」および該当するファームウェアバージョン
リモートキーパッド：「使用可能」／「使用不可」および該当するファームウェアバージョン
内蔵タッチスクリーン：「使用可能」／「使用不可」および該当するファームウェアバージョン
ライセンス状態
会社情報：Vision Engineering Limited、Home - Vision Engineering

Vision Engineeringについて

「Vision Engineeringについて」をクリックすると、会社情報を表示するポップアップボックスが開きます。

ユーザーガイド

「ユーザーガイド」をクリックすると、適切な言語のユーザーガイドを選択するためにファイルマネージャーが開きます。ユーザーガイドでは次の言語がサポートされています。

英語（EN）
ドイツ語（DE）
スペイン語_ES（ES）
フランス語（FR）
イタリア語（IT）
日本語（JA）
スペイン語_LA（LA）
中国語（ZH）
韓国語（KO）
ブラジルポルトガル語（pt-BR）

仕様

光学データ

光学データについてはこちらを参照してください。

顕微鏡データ

カメラ解像度：4K（3840x2160）- 1080P（1920×1080）
対応カメラ出力モード：4K（30Hz）、4K（25Hz）、1080p（60Hz）、1080p（50Hz）。
モニター接続：HDMI x 2
モニター要件：30FPSまたは25FPSに対応した4Kモニターを推奨。

カメラ出力モードを1080p60Hzまたは1080p50Hzに変更することで、フルHD 1080pモニターでも使用できます。
寸法：12.5 x 17.3 x 14.5 cm（幅 x 高さ x 奥行き）
電力：最大38ワット（外部アタッチメントによって異なります）
動作温度：保管時：-10°C～+60°C。動作時：+5°C～+35°C

通常のメンテナンス

清掃

清掃する前に、システムを電源から切り離してください。
清掃に適さない洗浄剤、化学薬品、または方法は使用しないでください。
着色された表面や、ゴム製部品を含むアクセサリーの清掃には、化学薬品を使用しないでください。
光学面の清掃には、専用のレンズクロスを使用してください。

修理・点検

修理は、Vision Engineering の訓練を受けたサービス担当者のみが行えます。
Vision Engineering 純正のスペアパーツのみを使用してください。

規制および安全に関する情報

著作権

本書の著作権は Vision Engineering Ltd. が保有します。以下の条件に従うことを条件として、いかなる者も
本書を閲覧、複製、印刷、および配布することが
許可されています。
本書は情報提供のみを目的として使用すること
本書は非商用目的に限り使用すること
本書またはその一部を複製する場合は、この著作権表示を含めること
Copyright © 2026 Vision Engineering Ltd., Send Road, Send, Woking,
Surrey GU23 7ER, UK All Rights Reserved.

免責事項

本書は、明示的または黙示的、制定法上その他を問わず、いかなる種類の保証もなく「現状のまま」提供されます。
上記を制限することなく、
満足できる品質、特定目的への適合性、または権利非侵害の保証は明示的に除外され、
いかなる場合も Vision
Engineering Ltd. は、直接的または間接的を問わず、利益、収益、信用、または予想される節約の損失を含む、
いかなる種類の損失または損害についても責任を負いません。これらのすべての
保証は、法律で認められる最大限の範囲で、ここに除外されます。
本文および図は、可能な限り正確になるように作成されています。
ただし、Vision Engineering Ltd. は、本書に含まれる情報の正確性について
責任を負いません。本情報は自己責任で使用するものであり、依拠すべきものではありません。
本マニュアルに含まれる情報は、
予告なく変更される場合があります。

一般的な安全

安全

システムを初めて使用する前に、ユーザーガイドの「健康および安全」のセクションをお読みください。
以下を確認してください。
システムおよびアクセサリーの操作、保守、修理は、認定を受けた訓練済みの担当者のみが行うこと。
すべてのオペレーターがユーザーマニュアル、特に安全規則を読み、理解し、遵守していること。

UV 光

照明光源を直接見ないでください。視力に損傷を与えるおそれがあります。
UV 照明オプションを使用する場合は、以下の対策が必要です。
UV LED の使用時は、必ず付属の保護眼鏡を着用してください。
使用しないときは UV LED を消灯してください。
長時間 UV を使用する場合は、露出した皮膚を覆ってください。
ユーザーは、作業環境について各自でリスクアセスメントを実施してください。

適合性に関する声明

Vision Engineering およびその製品は、廃電気電子機器（WEEE）および特定有害物質の使用制限（RoHS）に関する EC 指令の要件に適合しています。

Vision Engineering のすべての製品は CE マークに適合しており、各製品が該当する EC 指令の要件を満たしていることを示しています。
該当する場合、低電圧指令や EMC 指令を含め、製品に適用されるすべての指令における健康および安全に関する必須要件など、CE 指令のその他の特性も含まれます。

健康および安全

メンテナンスを行う前に、システムを電源から切り離してください。
カメラの電源が入っているときに電源ケーブルを抜いたり、主電源が入っているときに電源ケーブルを接続したりしないでください。
システムの近くで液体を使用しないでください。
濡れた手でシステムを操作しないでください。照明の安全性：
点灯している LED を直接見ないでください。視力に損傷を与えるおそれがあります。

保証

本製品は、最初の購入者への請求日から 1 年間、材料および製造上の欠陥がないことを保証します。
保証期間中に製品に欠陥があることが判明した場合、Vision Engineering の判断により、Vision Engineering の施設またはその他の場所で修理または交換を行います。ただし、交換品を提供できず、修理が商業的に実行可能でない、または適時に実施できない場合、Vision Engineering は購入価格を返金する権利を留保します。Vision Engineering 製でない部品については、
各メーカーの保証のみが適用されます。
ヒューズなどの消耗部品には保証がありません。
本保証は、輸送中の損傷、誤用、怠慢、または不注意による損傷、あるいは Vision Engineering が承認したサービス担当者以外による不適切な修理または改造に起因する損傷を対象としません。また、本保証は、ユーザーガイドに記載された製品の通常のメンテナンス作業、または購入者が実施することが合理的に想定される軽微なメンテナンス作業を対象としません。
湿度、ほこり、腐食性化学物質、油またはその他の異物の付着、液体のこぼれ、その他 Vision Engineering の管理外の状況など、環境条件による不十分な動作性能については、いかなる責任も負いません。
ここに記載されている場合を除き、Vision Engineering は、再販売、特定目的への適合性その他を問わず、法律上の明示的または黙示的な保証を一切行いません。また、Vision Engineering は、いかなる状況においても、付随的、結果的、その他の損害について責任を負いません。

1- 自動露出「全視野」		システムが表示領域全体に合わせてカメラ露出を自動調整します。
2- 自動露出「スポット視野」		システムがユーザーの指定した表示領域の切り抜き範囲に合わせてカメラ露出を自動調整します。
3- 手動露出		絞り、ゲイン、露出時間を手動で設定できます。
絞り優先		F 値と明るさを選択すると、システムが自動的に調整します。
5- シャッター優先		露出時間と明るさを選択すると、システムが自動的に調整します。詳細についてはこちらを参照してください。

1- 自動露出「全視野」		システムが表示領域全体に合わせてカメラのフォーカスを自動調整します。
2- 自動露出「スポット視野」		システムがユーザーの指定した表示領域の切り抜き範囲に合わせてカメラのフォーカスを自動調整します。
3- 手動露出		フォーカスレベルを手動で設定できます。

1- 自動検出		システムがレンズに内蔵された固有のレンズ ID PCB を検出し、値を表示します。
自動レンズ倍率の現在の値：x0.45、x0.62、x1.0、x1.5、x2.0、360 Viewer、2D、3D、4D、5D、5x Micro、10x Micro。
2- 手動入力		リストからレンズの倍率を選択できます。
手動レンズ倍率の現在の値：x0.45、x0.62、x1.0、x1.5、x2.0、360 Viewer、2D、3D、4D、5D、5x Micro、10x Micro。

1- 光学倍率		デジタル補正なしで拡大します。値については各レンズのデータシートを参照してください。
2- デジタル倍率		デジタル補正を使用して拡大します。値については各レンズのデータシートを参照してください。
