EVO Cam AURA 사용자 가이드

EVO Cam AURA 사용자 가이드

Evo Cam AURA 사용자 가이드

EVOCAM AURA 모델

• ECH010 - EVO Cam AURA 4K 터치
• ECH011 - EVO Cam AURA 4K 버튼
• ECH012 - EVO Cam AURA HD 버튼

보안 모델:

• ECH010S - EVO Cam AURA 4K 터치 - 보안
• ECH011S - EVO Cam AURA 4K 버튼 - 보안
• ECH012S - EVO Cam AURA HD 버튼 - 보안

소개

EVO Cam AURA는 PC 없이 빠르고 정밀한 생산 검사를 수행하도록 설계된 고성능 독립형 디지털 현미경입니다.

주요 기능:

• 두 가지 카메라 버전 - 4K 및 HD 해상도 구성으로 제공됩니다.
• 듀얼 제어 옵션 - 4K 모델은 터치스크린과 물리적 버튼 제어를 제공하며, HD 모델은 버튼만 사용할 수 있습니다.
• 즉시 설정 - 지능형 렌즈 ID를 통해 배율을 자동으로 표시하고 즉시 사용할 수 있습니다.
• 간소화된 작업 흐름 - 사용자 지정 프리셋과 빠른 액세스 단축키를 사용하여 일상적인 검사를 신속하게 수행합니다.
• 내장 소프트웨어 - 내장 초점 스태킹, 정밀 치수 측정 및 DXF 오버레이 기능을 포함합니다.

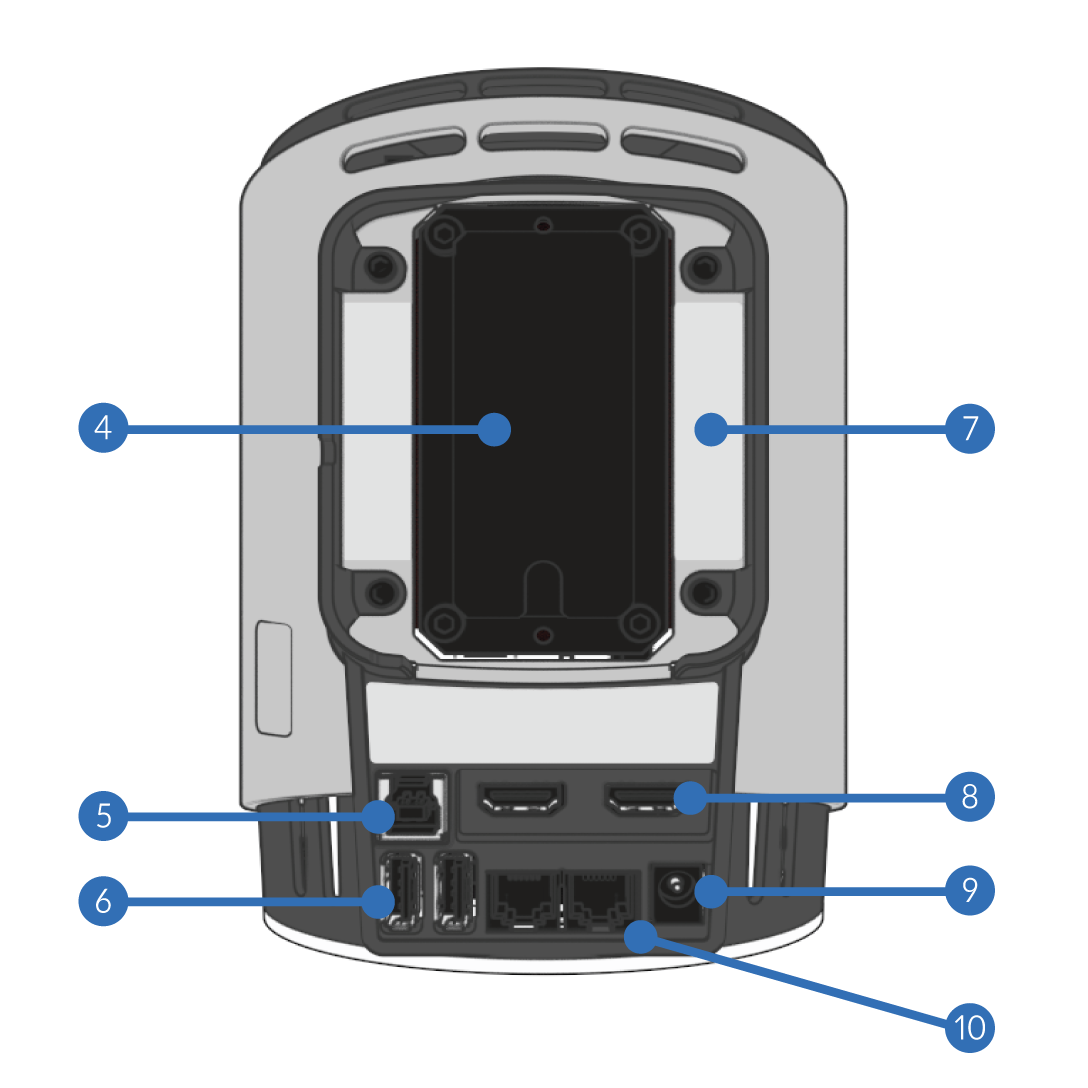

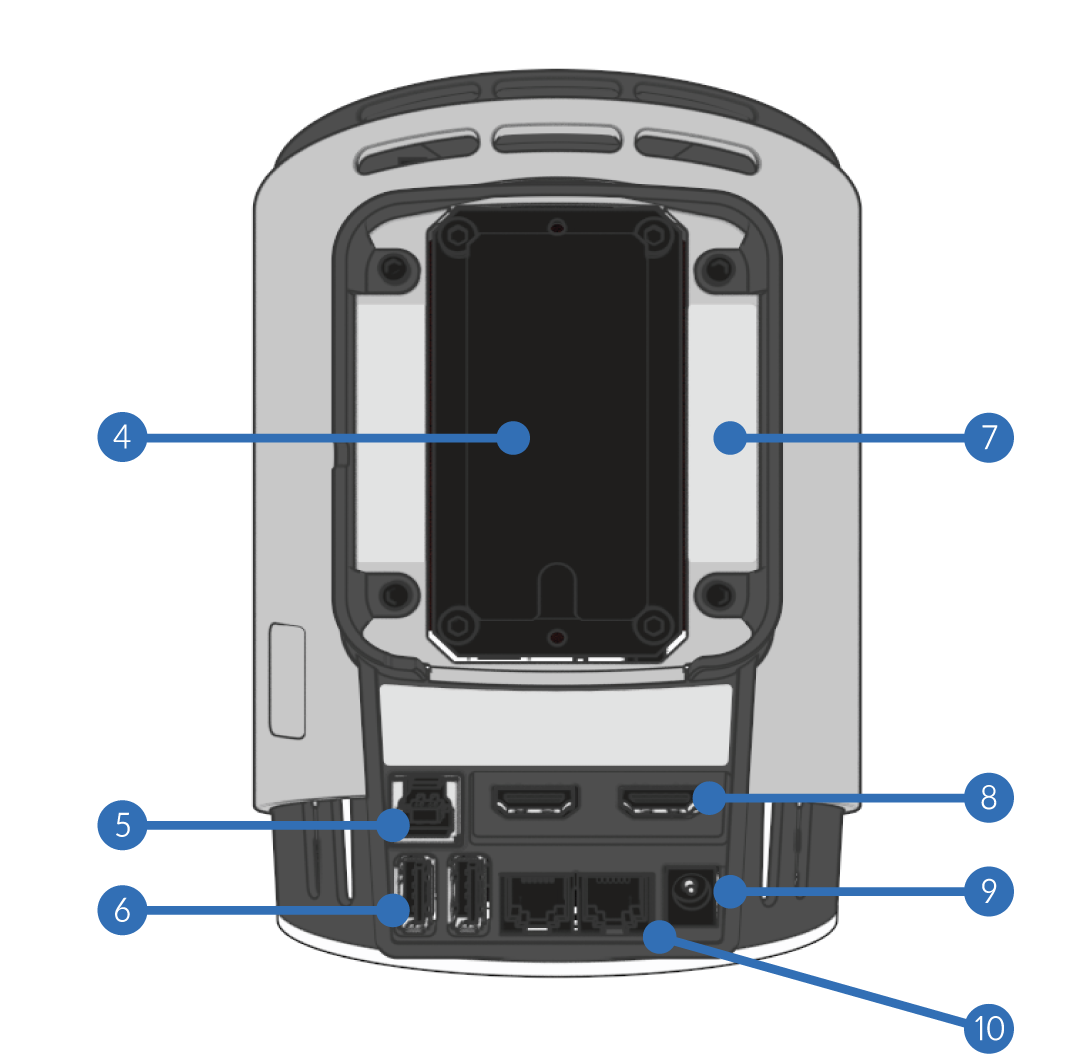

제품 개요 도해

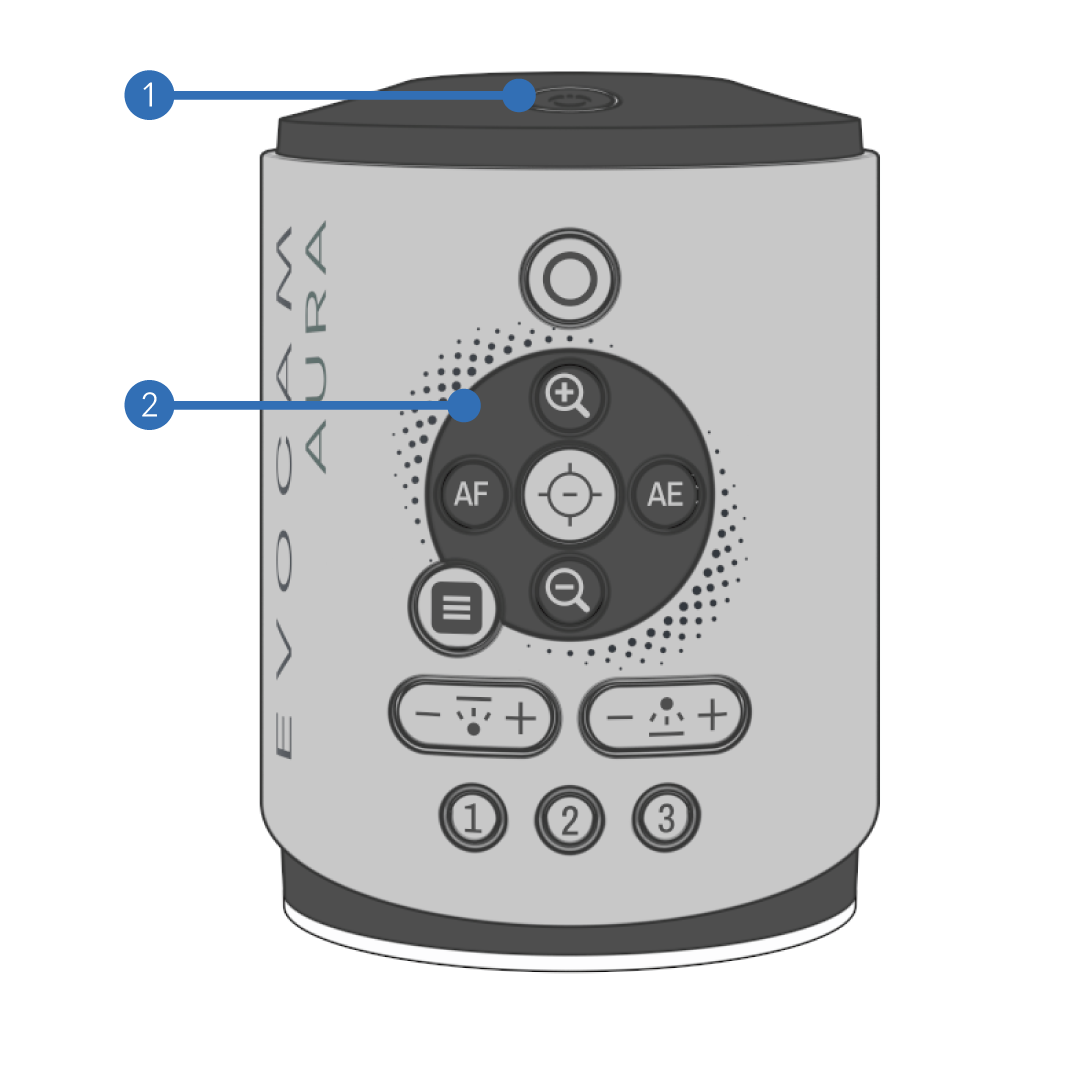

기계식 버튼 AURA

❶ 켜기/끄기 버튼
❷ 키패드 제어 패널

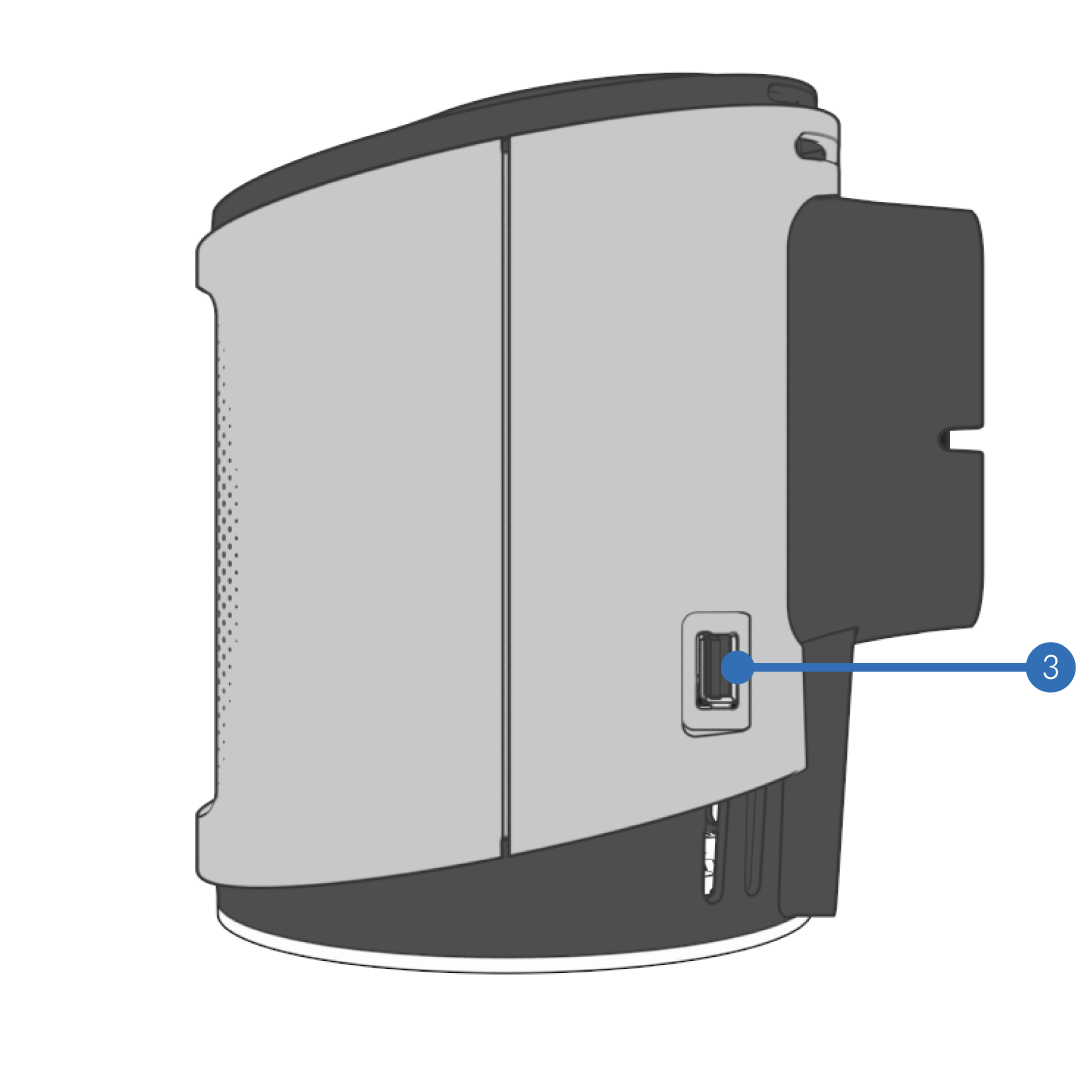

❸ USB-A 포트

❹ 도브테일 연결부
❺ USB-B 포트 1개
❻ USB-A 포트 2개
❼ 일련 코드
❽ HDMI 포트 2개
❾ 전원 입력 1개
❿ 조명 포트 2개

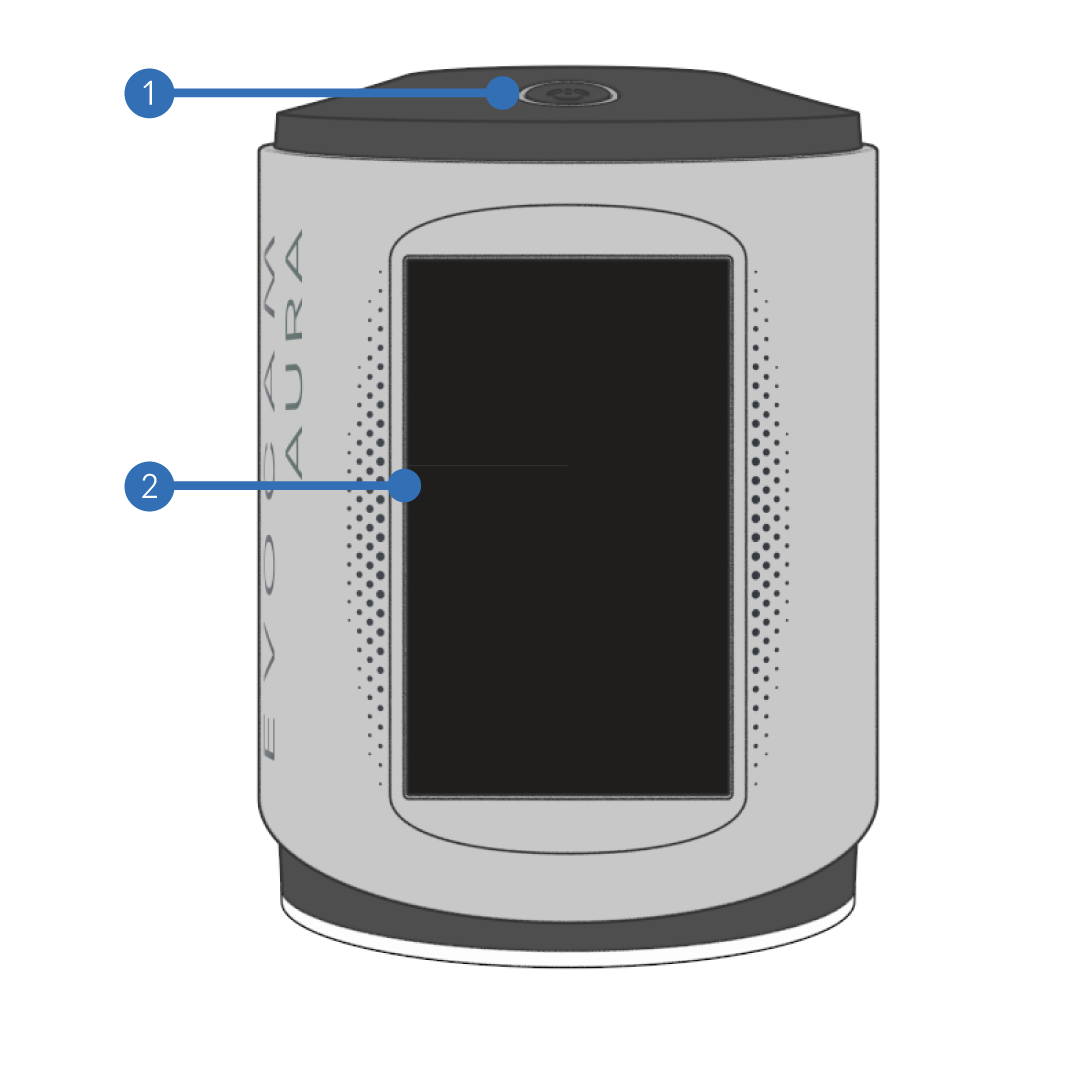

터치스크린 AURA

❶ 켜기/끄기 버튼
❷ 터치스크린 제어 패널

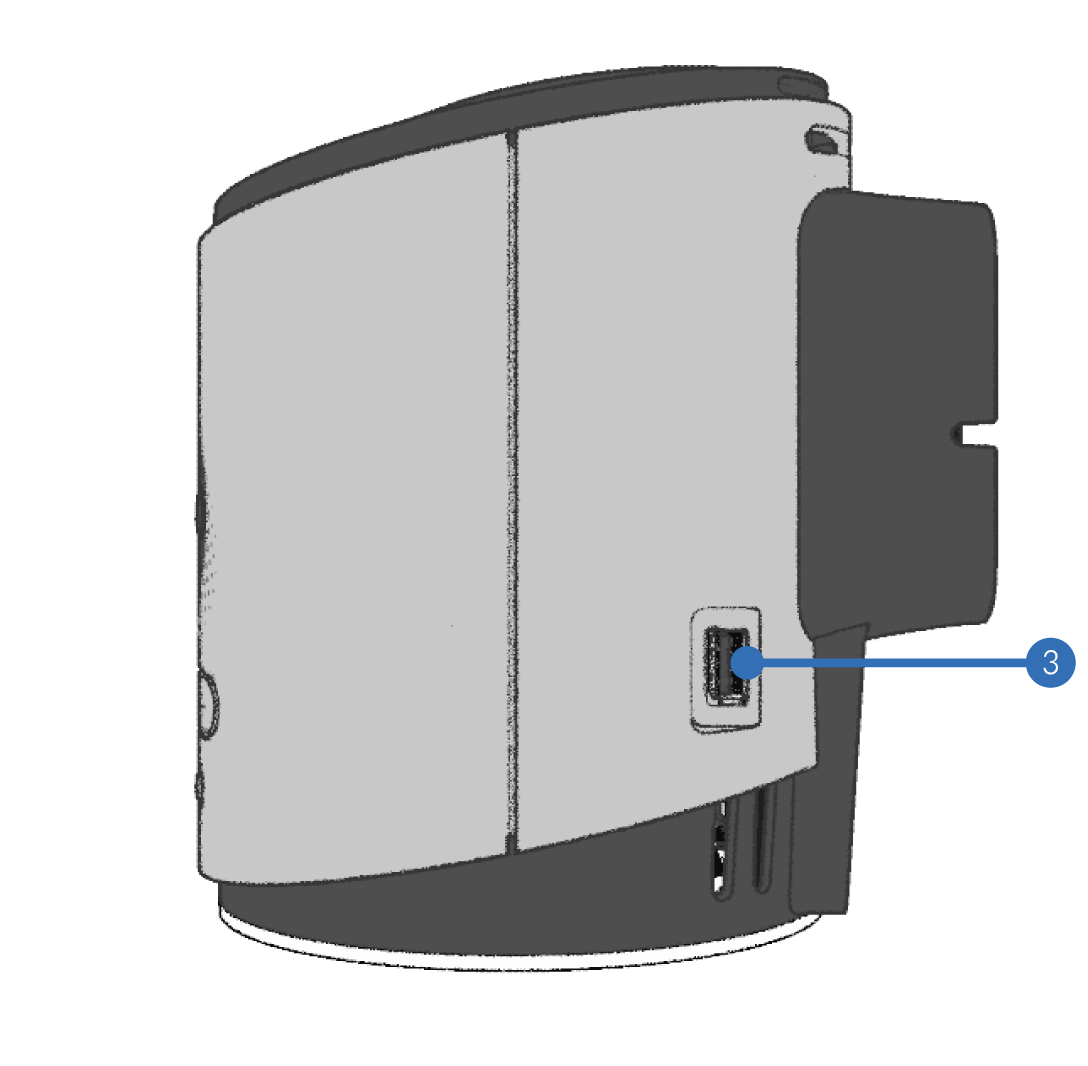

❸ USB-A 포트

❹ 도브테일 연결부
❺ USB-B 포트 1개
❻ USB-A 포트 2개
❼ 일련 코드
❽ HDMI 포트 2개
❾ 전원 입력 1개
❿ 조명 포트 2개

시작하기

포장 풀기

새 EVO Cam AURA의 포장을 처음 풀 때 다음 단계를 따르는 것이 좋습니다.

• 상자에서 모든 항목을 꺼내 깨끗하고 건조한 표면에 놓습니다.
• 내용물이 아래에 나열된 부품과 일치하는지 확인합니다.
• 링 라이트, 렌즈 등 제공된 부속 부품도 모두 꺼냅니다.

기본 부품 및 도구(상자 안):

1. EVO Cam AURA 디지털 현미경
2. 전원 공급 장치 및 현지 규격 전원 플러그
3. HDMI 케이블
4. 렌즈 천
5. 2mm 육각 렌치
6. EVO Cam AURA 빠른 시작 가이드

선택 액세서리:

1. 버튼 키패드
2. 다양한 링 라이트
3. 다양한 대물렌즈

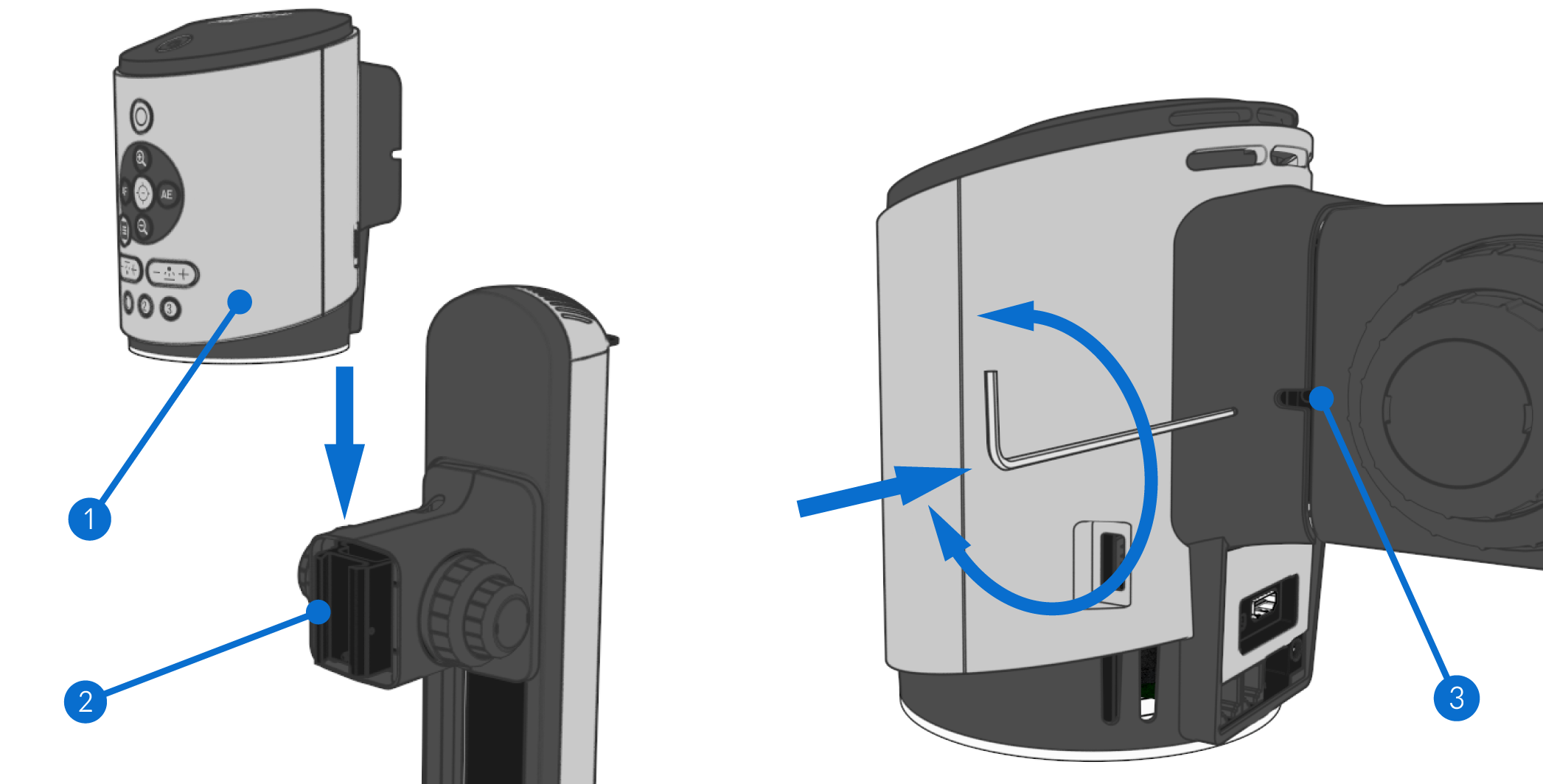

카메라 장착

카메라를 장착하려면:

• 카메라 ❶를 스탠드의 도브테일 인터페이스 ❷에 맞춥니다.
• 제공된 육각 렌치로 고정 나사 ❸를 조입니다.

호환되는 스탠드는 여기를 참조하십시오.

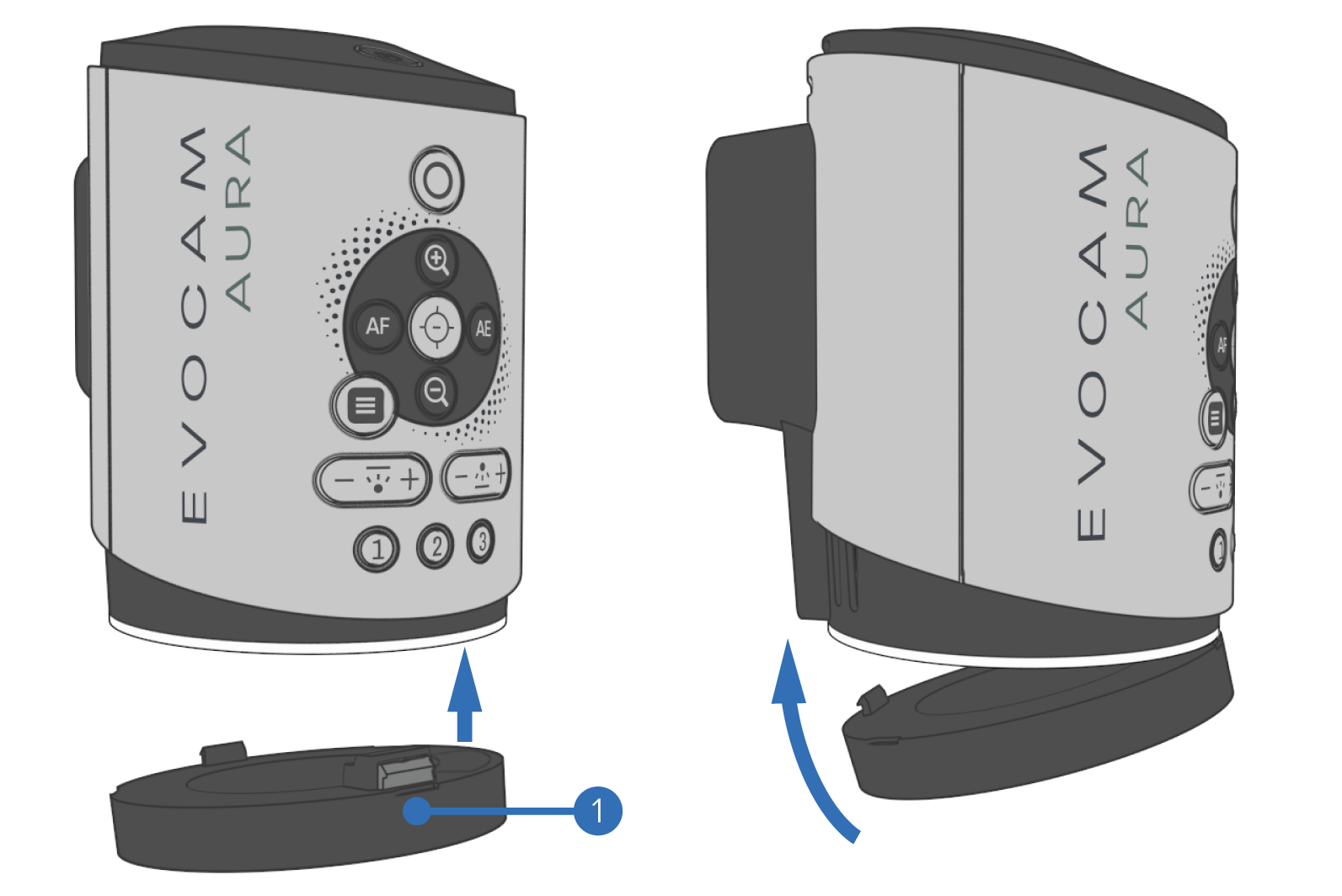

링 라이트 장착

링 라이트를 장착하려면:

• 오른쪽 라이트의 앞부분 ❶을 AURA 앞쪽으로 밀어 올린 다음
  뒷부분을 AURA 안으로 밀어 완전히 결합합니다.
• 렌즈가 장착된 상태 또는 장착되지 않은 상태에서 수행할 수 있습니다.
• 링 라이트가 자동으로 감지됩니다.

호환되는 링 라이트는 여기를 참조하십시오.

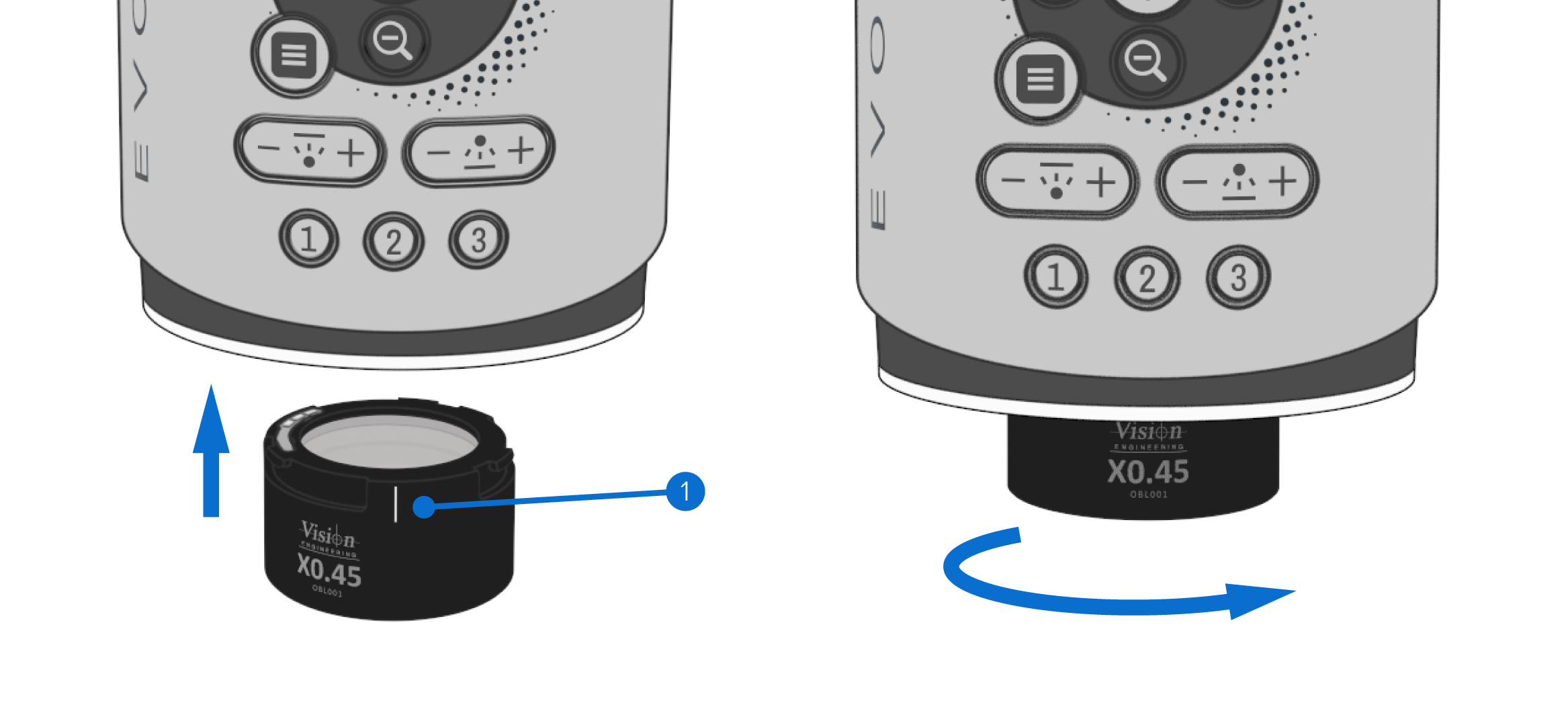

대물렌즈 장착

대물렌즈를 장착하려면:

• 대물렌즈의 흰색 선 ❶ 이 AURA 카메라의 중앙(아래 참조)에 맞도록
  렌즈를 올린 다음 오른쪽으로 돌려 제자리에 고정합니다.
• 대물렌즈가 자동으로 감지됩니다.

호환되는 대물렌즈는 여기를 참조하십시오.

현미경 연결

현미경을 연결하려면:

• HDMI 케이블을 EVO Cam AURA 디지털 현미경 뒷면의 HDMI 포트 중 하나에 연결합니다.
• 케이블의 다른 쪽을 EVO Cam AURA 모델에 따라 Full HD(1920x1080) 또는
  4K(3840x2160) 모니터에 연결합니다.
• 전원 공급 장치를 연결하고 DC 잭 플러그를 EVO Cam AURA 뒷면의 소켓에 삽입합니다.
• 제공된 전원 공급 장치만 사용하여 전원을 켭니다.

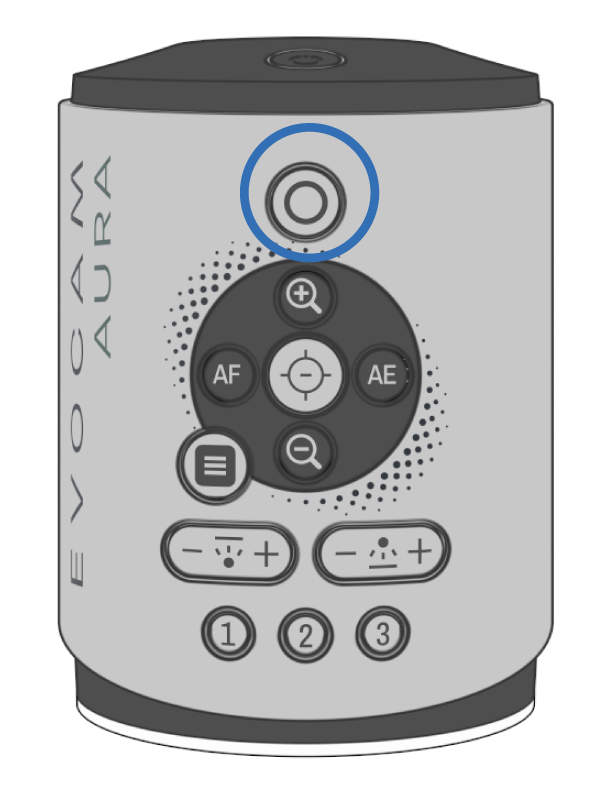

전원 켜기

DC 잭을 삽입하고 전원을 켜면 장치는 빨간색 LED가 점멸하는 대기 모드로 전환됩니다.

장치를 켜려면:

• 전원 버튼을 눌러 장치를 시작합니다.
• LED가 녹색으로 점멸하다가 EVO Cam AURA 디지털 현미경을 사용할 수 있게 되면 녹색으로 계속 켜집니다.

이때 날짜와 시간을 설정할 수 있습니다. 자세한 내용은 여기 를 참조하십시오.

대기 모드로 전환하려면:

• 전원 버튼을 2초 동안 길게 누릅니다.
• 대기 모드가 되면 LED가 빨간색으로 계속 켜집니다.

시스템 개요

기본 사용법 익히기

EVOCAM AURA를 시작하고 사용하는 방법을 알아봅니다.

일반 탐색

현재 EVOCAM AURA를 제어하는 주요 방법은 마우스 또는 키패드(기계식 또는 터치 패널 모델) 두 가지입니다.

마우스 모드

연결

이 모드는 마우스를 사용하여 GUI와 상호 작용하는 방식입니다. 마우스는 유선으로 USB 포트에 연결하거나, USB 포트에 수신기를 연결하여 무선으로 사용하거나, Bluetooth를 통해 무선으로 연결할 수 있습니다.

이와 함께 키보드도 유선으로 직접 연결하거나 수신기 또는 Bluetooth를 사용하여 연결해야 합니다.

일반 탐색

마우스는 왼쪽 클릭, 오른쪽 클릭 및 스크롤 휠을 사용합니다. 마우스를 올리면 상호 작용할 수 있는 항목에 밝은 회색 배경이 표시됩니다.

왼쪽 클릭으로 다음 작업을 수행할 수 있습니다.

• 연결된 화살표 탭을 사용하여 GUI 기능을 확장하거나 최소화합니다.

❶ 섹션 내 하위 메뉴 요소 또는 기능을 선택합니다.

❷ (-) 및 (+) 버튼을 사용하거나 슬라이더의 핀을 움직여 슬라이더를 조정합니다.

❸ 드롭다운/확장 상자를 선택합니다.

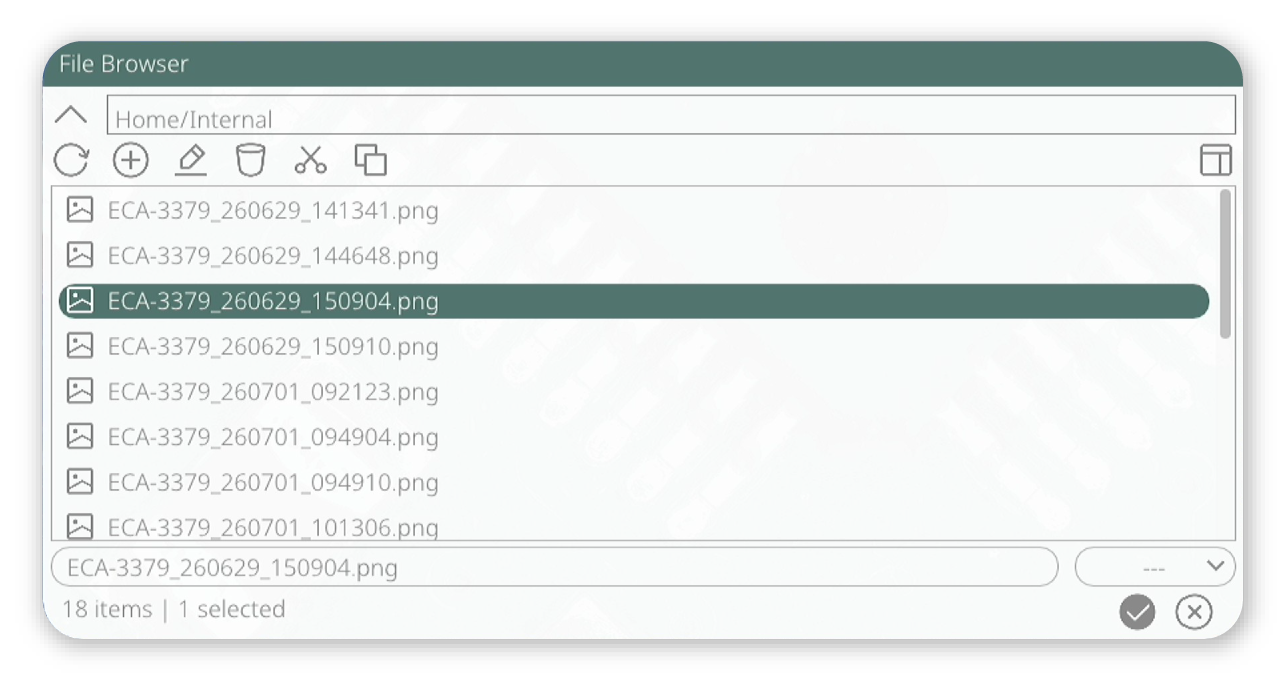

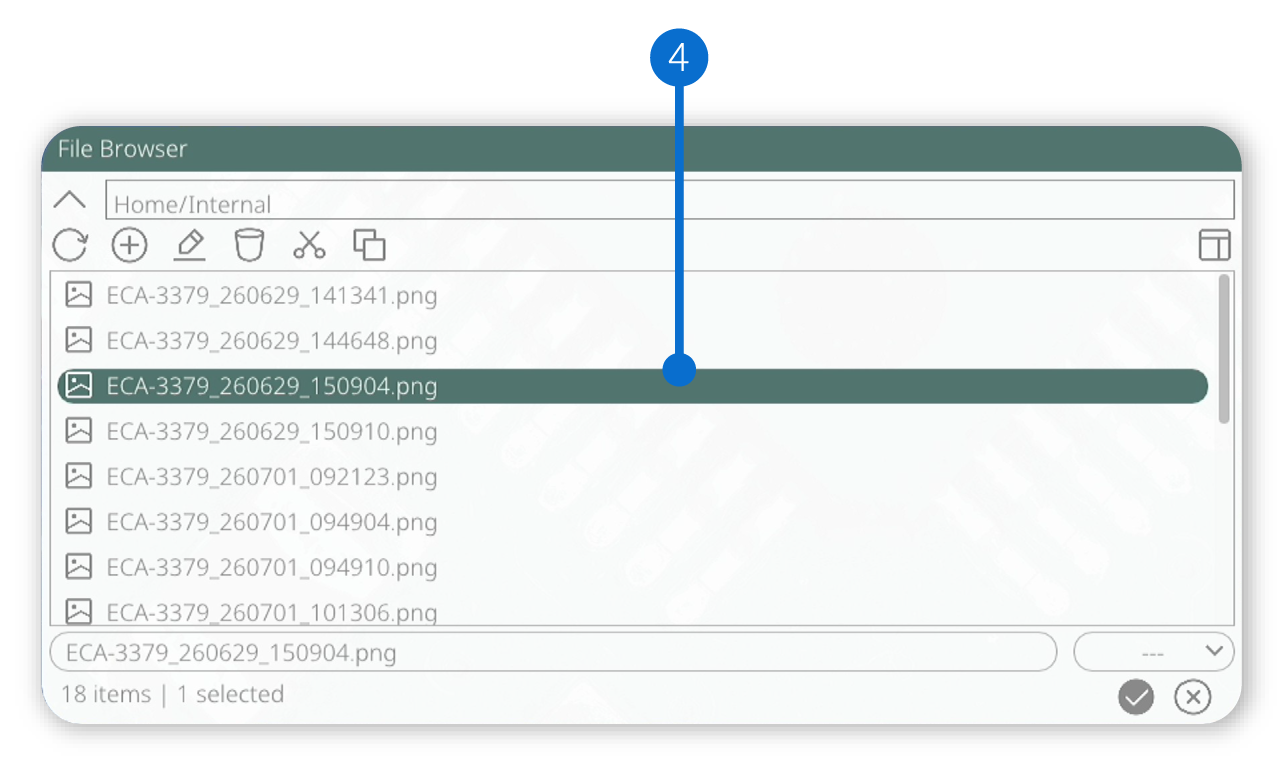

❹ 파일 브라우저에서 항목을 선택하려면 두 번 클릭합니다.

오른쪽 클릭으로 다음 작업을 수행할 수 있습니다.

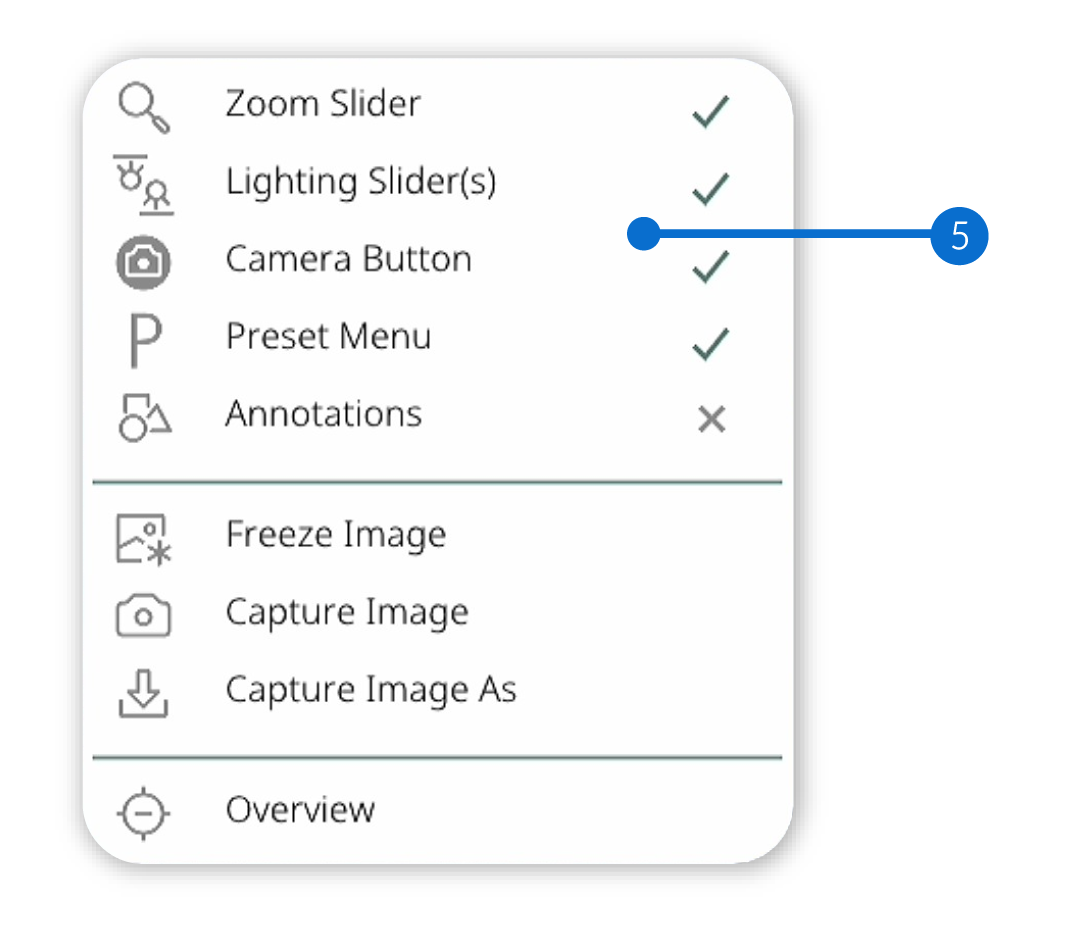

❺ 선택할 수 있는 유용한 시스템 바로 가기를 표시하는 ‘컨텍스트 메뉴’를 엽니다.

스크롤로 다음 작업을 수행할 수 있습니다.

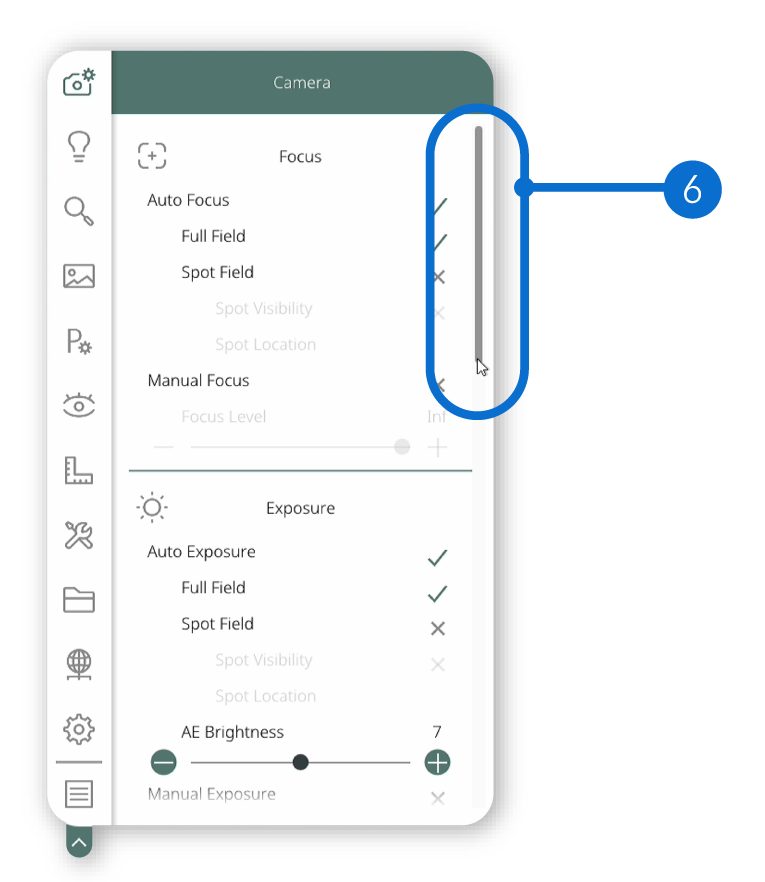

❻ 긴 메뉴를 창에서 위아래로 이동하여 나머지 목록을 표시합니다.

키패드 모드

연결

이 모드는 USB 포트에 연결된 유선 Vision Engineering 키패드, 내장 기계식 키패드 또는 AURA 전면의 내장 터치스크린 키패드를 사용하여 GUI와 상호 작용하는 방식입니다.

이와 함께 키보드도 USB 포트에 유선으로 연결하거나, 수신기를 사용하여 무선으로 연결하거나, Bluetooth를 통해 연결해야 합니다.

일반 탐색

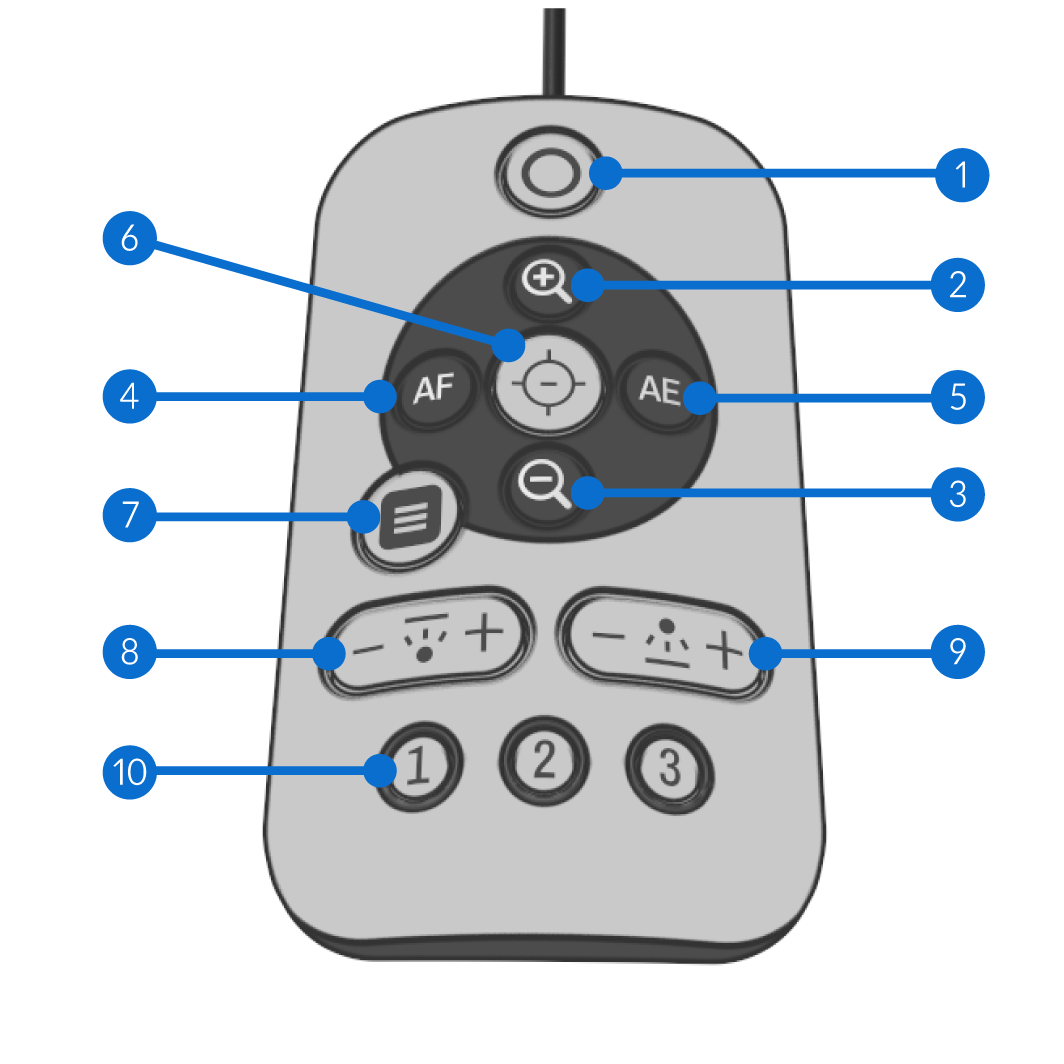

다음은 기계식 키패드의 배치입니다. 키패드는 짧게 누르기와 길게 누르기를 모두 지원합니다.

❶ 사용자 지정 미디어 버튼

❷ 메뉴 위(또는 확대)

❸ 메뉴 아래(또는 축소)

❹ 메뉴 왼쪽/슬라이더 왼쪽(또는 초점 모드 전환)

❺ 메뉴 오른쪽/슬라이더 오른쪽(또는 노출 모드 전환)

❻ 수락/확인/SMI 키 바인딩 전환(또는 개요)

❼ 메뉴 열기

❽ 하부 조명 조정

❾ 표면 조명 조정

❿ 사용자 지정 단축키 버튼

터치스크린 패널은 기계식 키패드의 고급 버전으로, 원하는 기능의 상황에 맞게 변경됩니다. 기계식 키패드와 동일한 버튼을 포함하며, 각 페이지에 추가 바로 가기가 내장되어 있습니다. 터치스크린 키패드의 전체 작동 방법은 여기 를 참조하십시오.

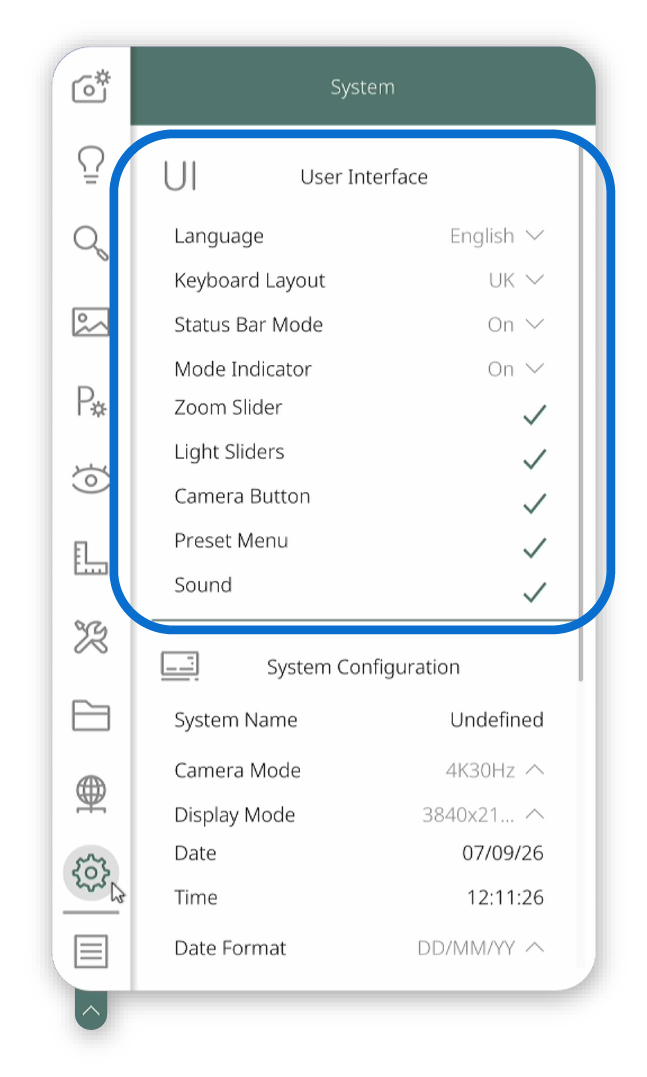

시스템 구성

레이아웃

GUI 레이아웃을 변경하려면 다음 단계를 따릅니다.

• 메뉴를 엽니다.
• ‘System’ 하위 메뉴로 이동합니다.
• ‘User Interface’에서 GUI 레이아웃과 관련된 모든 옵션을 사용할 수 있습니다.

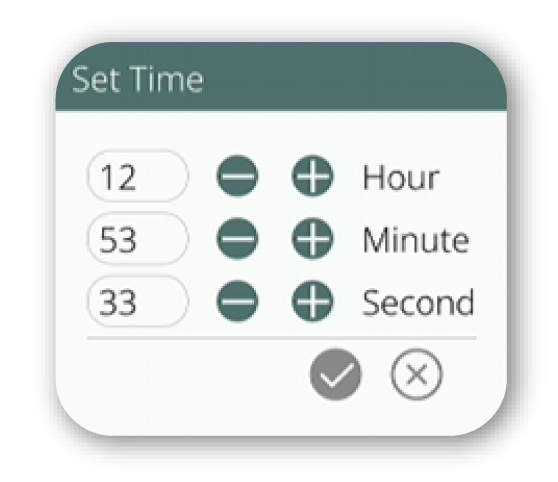

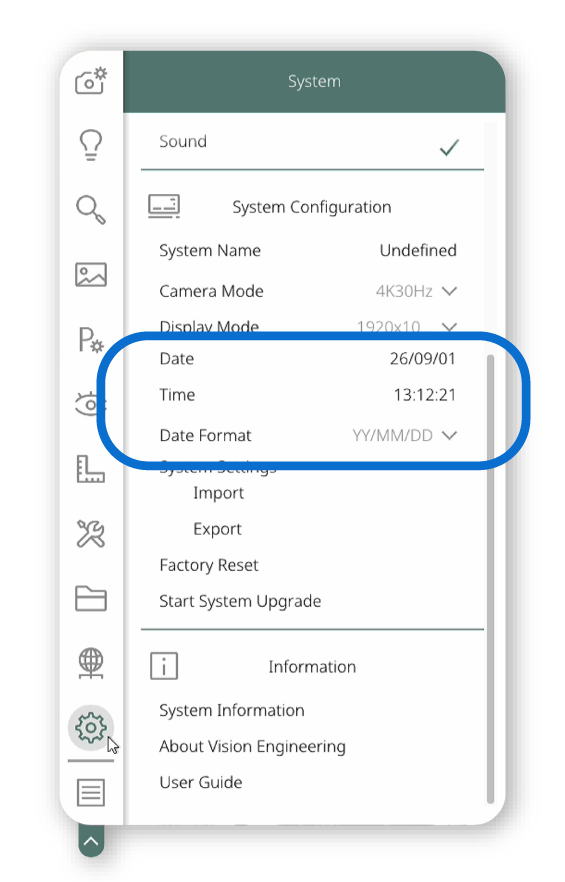

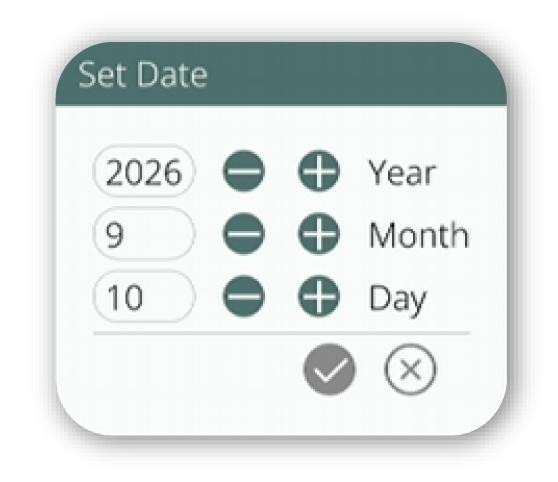

날짜/시간

시스템 날짜와 시간을 변경하려면 다음 단계를 따릅니다.

• 메뉴를 엽니다.
• ‘System’ 하위 메뉴로 이동합니다.
• ‘System Configuration’에서 날짜 및 시간과 관련된 모든 옵션을 사용할 수 있습니다.

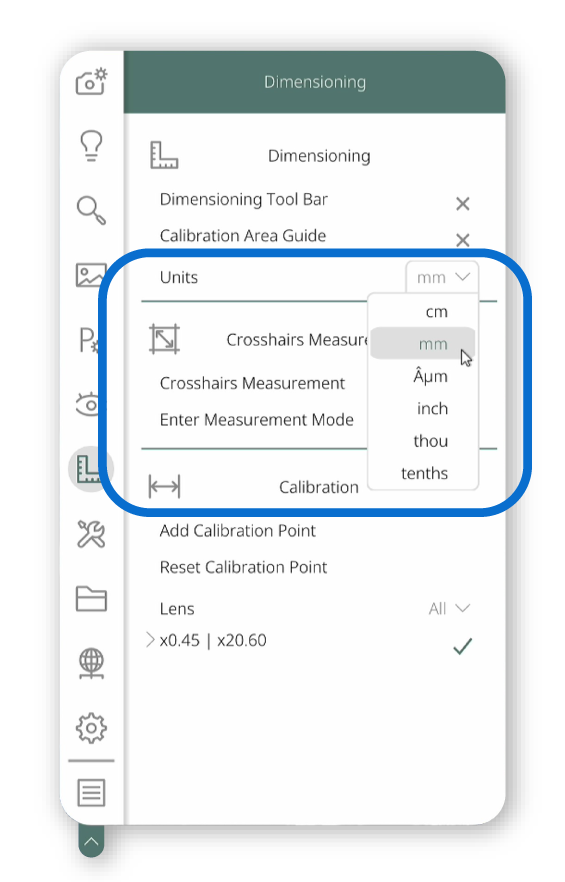

단위

GUI 레이아웃을 변경하려면 다음 단계를 따릅니다.

• 메뉴를 엽니다.
• ‘Dimensioning’ 하위 메뉴로 이동합니다.
• ‘Dimensioning’에서 측정 단위를 변경할 수 있습니다.

모니터 GUI

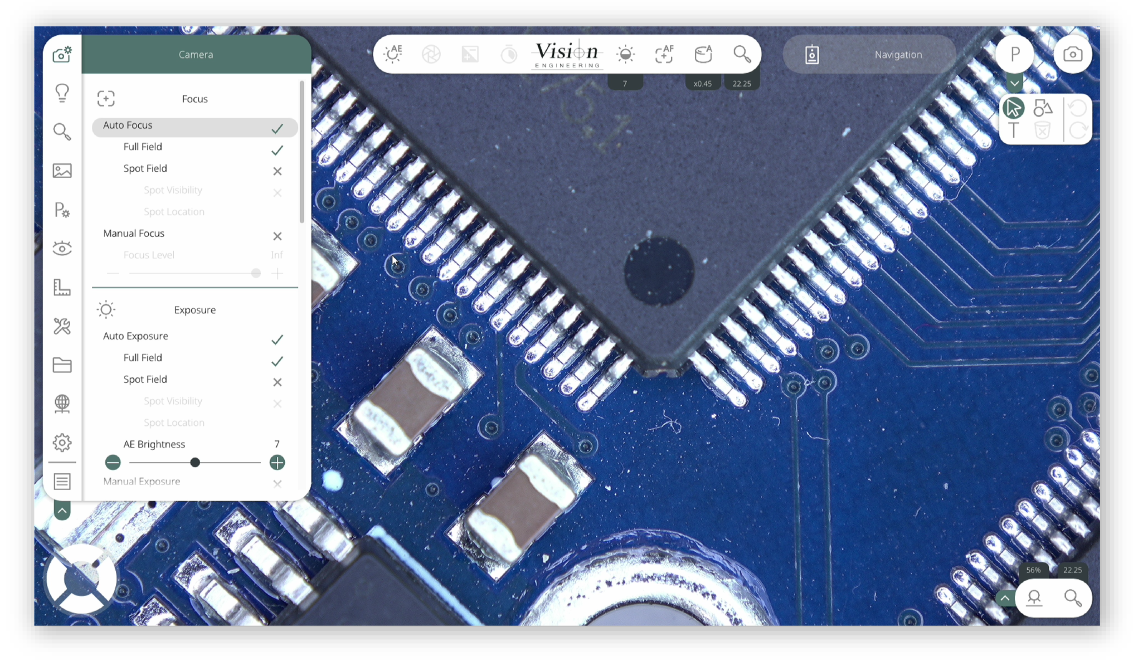

GUI 레이아웃

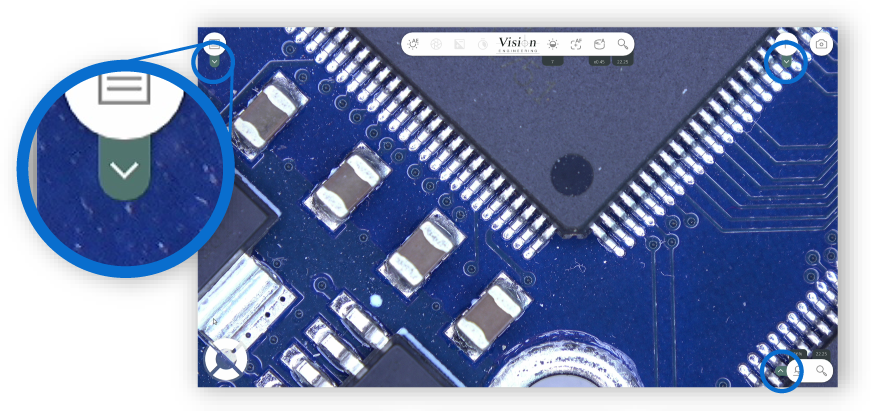

EVO Cam Aura는 화면 외곽에 기능이 배치된 간단한 GUI를 제공합니다. 일부 기능은 마우스 모드에서만 조작할 수 있으며, 키패드 모드에서는 상태 또는 값 표시로 작동합니다.

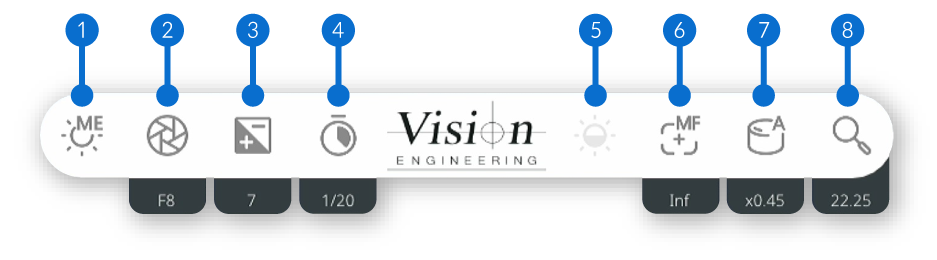

상태 표시줄

그래픽 사용자 인터페이스(GUI) 상단에 있는 상태 표시줄은 시스템의 현재 상태와 작동 값에 대한 실시간 정보를 제공합니다. 주요 시스템 매개변수, 상태 표시기 및 관련 데이터를 작업을 방해하지 않고 간결하고 지속적으로 표시하는 것이 목적입니다.

❶ 노출 모드

상태 표시줄의 이 항목에는 현재 선택된 노출 모드가 표시됩니다. 항목 아래에는 관련 값이 표시되지 않습니다. 선택할 수 있는 노출 모드는 5가지입니다.

1- 자동 노출 ‘전체 영역’		시스템이 전체 화면을 기준으로 카메라 노출을 자동 보정합니다.
2- 자동 노출 ‘스팟 영역’		시스템이 사용자가 지정한 화면의 잘라낸 영역을 기준으로 카메라 노출을 자동 보정합니다.
3- 수동 노출		조리개, 게인 및 노출 시간을 수동으로 설정할 수 있습니다.
4- 조리개 우선		F값과 밝기를 선택하면 시스템이 자동으로 조정합니다.
5- 셔터 우선		노출 시간과 밝기를 선택하면 시스템이 자동으로 조정합니다. 자세한 내용은 여기를 참조하십시오.

❷ 조리개

카메라 조리개(F값)의 상태를 표시합니다. 표시 여부는 현재 선택된 노출 모드에 따라 달라집니다.

표시할 수 있는 조리개 값 범위: F14 - F1.6

❸ 게인 수준

시스템의 게인 수준을 표시합니다. 표시 여부는 현재 선택된 노출 모드에 따라 달라집니다.

표시할 수 있는 밝기 값: 1-17

❹ 노출 시간

카메라의 노출 시간(셔터 속도)을 표시합니다. 표시 여부는 현재 선택된 노출 모드에 따라 달라집니다.

표시할 수 있는 밝기 값: 1/10000 - 1/1

❺ 밝기 수준

카메라의 밝기 수준을 표시합니다. 표시 여부는 현재 선택된 노출 모드에 따라 달라집니다.

표시할 수 있는 밝기 값: 0-14

❻ 초점 모드

상태 표시줄의 이 항목에는 현재 선택된 초점 모드가 표시됩니다. 항목 아래에는 초점 수준을 보여 주는 값이 표시됩니다. 선택할 수 있는 노출 모드는 3가지입니다.

1- 자동 노출 ‘전체 영역’		시스템이 전체 화면을 기준으로 카메라 초점을 자동 보정합니다.
2- 자동 노출 ‘스팟 영역’		시스템이 사용자가 지정한 화면의 잘라낸 영역을 기준으로 카메라 초점을 자동 보정합니다.
3- 수동 노출		초점 수준을 수동으로 설정할 수 있습니다.

❼ 렌즈 감지

현재 선택된 렌즈 감지 모드를 표시합니다. 항목 아래에는 렌즈 배율을 보여 주는 값이 표시됩니다. 선택할 수 있는 렌즈 감지 모드는 두 가지입니다.

1- 자동 감지		시스템이 렌즈에 내장된 고유 렌즈 ID PCB를 감지하고 값을 표시합니다.
현재 자동 렌즈 배율 값: x0.45, x0.62, x1.0, x1.5, x2.0, 360 Viewer, 2D, 3D, 4D, 5D, 5x Micro, 10x Micro.
2- 수동 입력		목록에서 렌즈 배율을 선택할 수 있습니다.
현재 수동 렌즈 배율 값: x0.45, x0.62, x1.0, x1.5, x2.0, 360 Viewer, 2D, 3D, 4D, 5D, 5x Micro, 10x Micro.

❽ 배율

시스템의 현재 배율 모드를 표시합니다. 항목 아래에는 배율 수준을 보여 주는 값이 표시됩니다. 시스템에는 두 가지 배율 모드가 있습니다.

1- 광학 배율		디지털 보정 없이 광학적으로 확대합니다. 값은 각 렌즈의 데이터 시트를 참조하십시오.
2- 디지털 배율		디지털 보정을 사용하여 확대합니다. 값은 각 렌즈의 데이터 시트를 참조하십시오.

메뉴

GUI 왼쪽 위에 있는 메뉴에서 모든 카메라 및 시스템 설정을 변경할 수 있습니다. 변경할 때 확장하고, 일반 작동 중에는 최소화하여 방해를 줄일 수 있습니다. 진한 회색 항목은 선택할 수 있으며 밝은 회색 항목은 비활성화되어 선택할 수 없습니다. 현재 선택 항목 또는 마우스를 올린 항목은 위치를 나타내도록 밝은 회색 배경으로 표시됩니다. 메뉴에는 모든 설정을 직관적인 하위 섹션으로 분류한 11개의 하위 메뉴가 있습니다.

카메라

이 하위 메뉴에서는 내장 카메라 설정과 기타 시스템 이미지 보정을 조정할 수 있습니다. 다음 3개 섹션으로 구성됩니다.

1. 초점 - 초점 모드를 설정하고 초점 수준을 전환합니다.
2. 노출 - 노출 모드를 설정하고 밝기 수준을 전환합니다.
3. 이미지 설정 - 이미지 필터 및 기타 시각적 조정을 활성화/비활성화합니다.

자세한 내용은 여기를 참조하십시오.

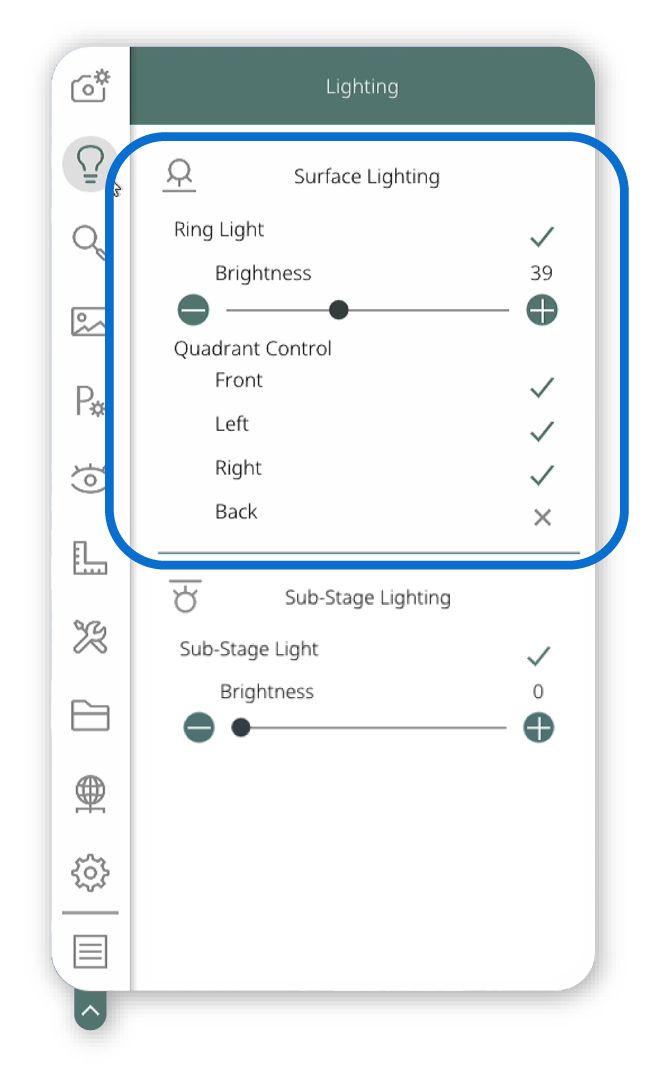

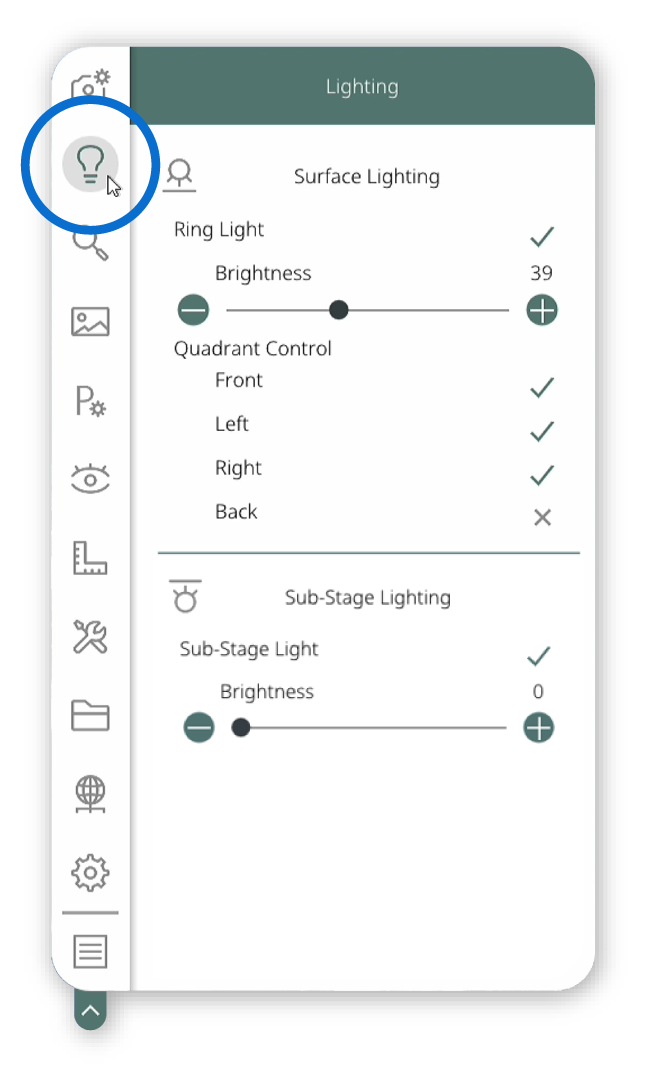

조명

이 하위 메뉴에서는 시스템에 연결된 조명 장치를 조정할 수 있습니다. 다음 2개 섹션으로 구성됩니다.

1. 표면 조명 - 링 라이트 사분면 제어 및 밝기 수준을 설정합니다.

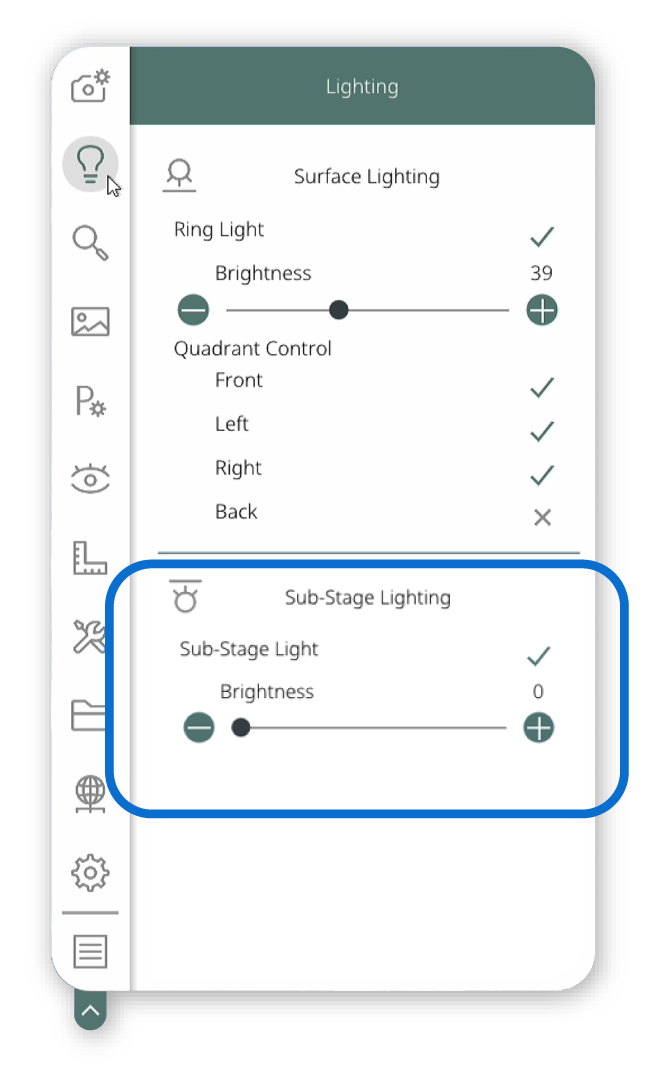

2. 하부 조명 - 하부 조명 밝기 수준을 설정합니다.

자세한 내용은 여기를 참조하십시오.

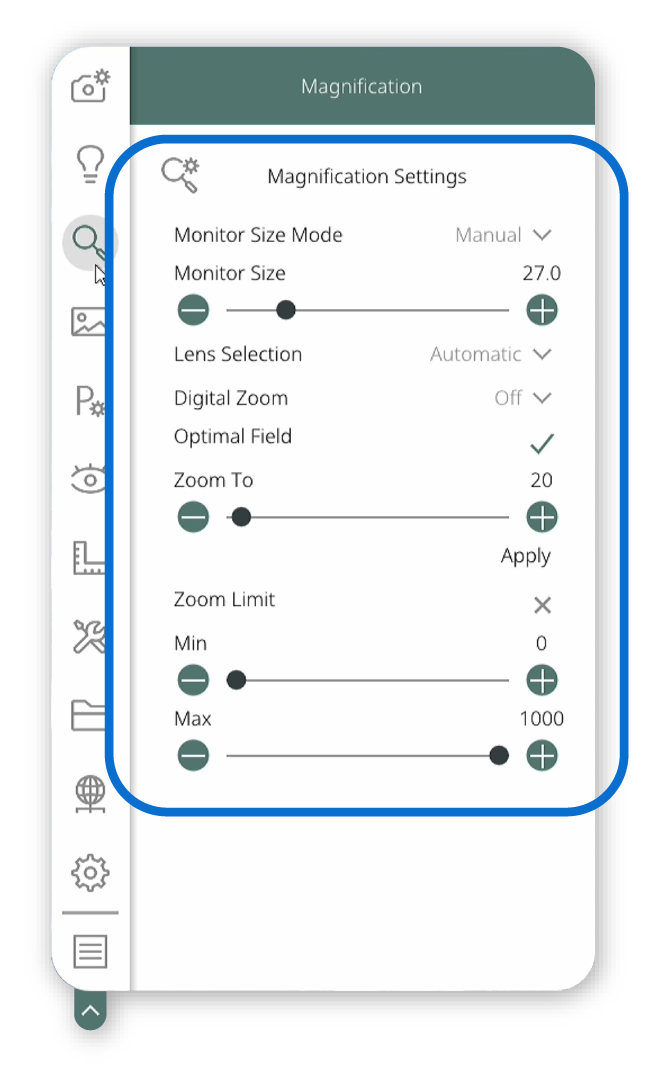

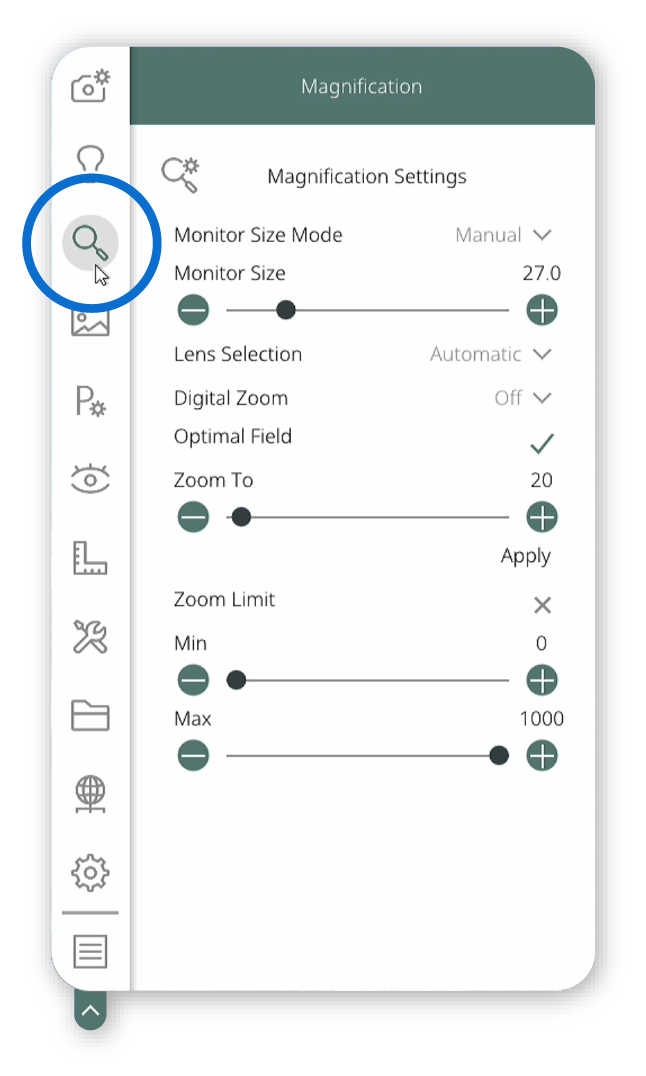

배율

이 하위 메뉴에서는 배율, 렌즈 및 줌과 관련된 설정을 조정할 수 있습니다. 다음 7개 섹션으로 구성됩니다.

1. 모니터 크기 모드 - 자동 감지와 수동 감지 중에서 설정합니다.
2. 모니터 크기 - 모니터 치수를 설정합니다.
3. 렌즈 선택 - 자동 감지 또는 수동 입력 중에서 설정합니다.
4. 디지털 줌 - 디지털 줌 수준을 설정합니다.
5. 최적 영역 - 기능을 활성화하거나 비활성화합니다.
6. 줌 설정 - ‘줌 설정’ 수준을 지정합니다.
7. 줌 제한 - 최소 및 최대 줌 제한을 설정합니다.

자세한 내용은 여기를 참조하십시오.

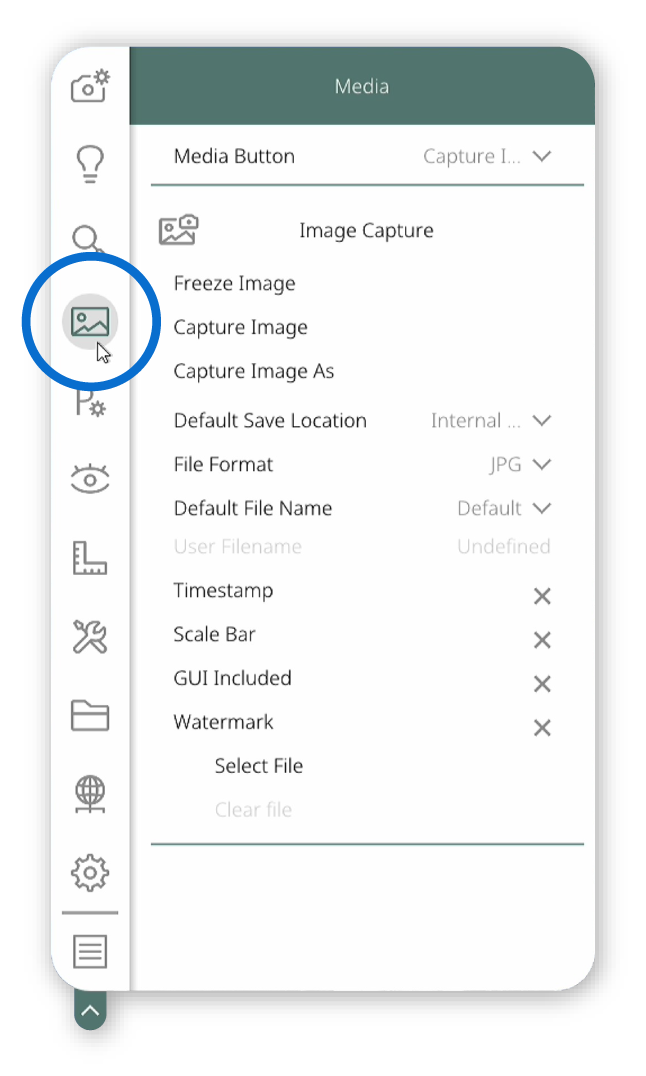

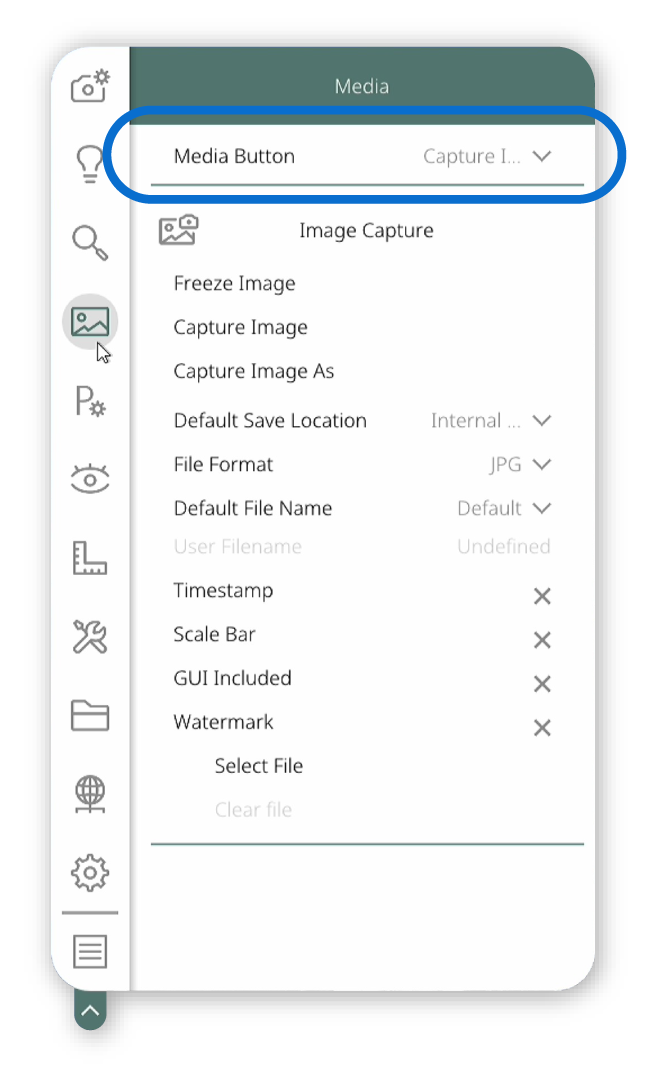

미디어

이 하위 메뉴에서는 이미지 저장, 형식 및 미디어 갤러리와 관련된 설정을 조정할 수 있습니다. 다음 4개 섹션으로 구성됩니다.

1. 미디어 버튼 - 미디어 버튼의 기능을 설정합니다.

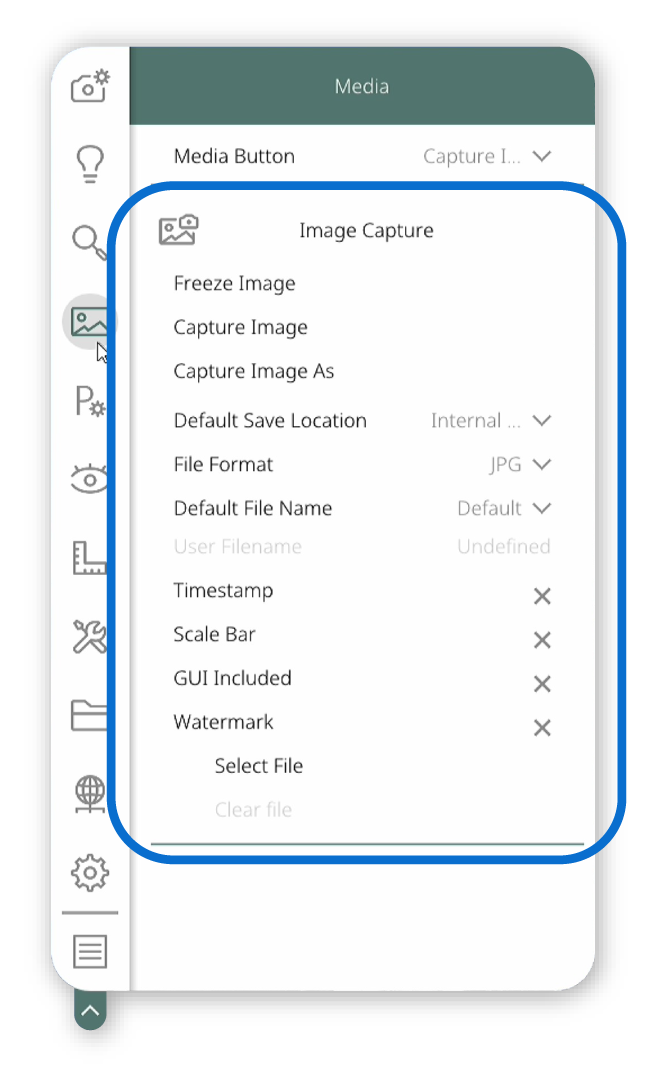

2. 이미지 캡처 - 이미지 저장 설정을 조정합니다.
3. 동영상 녹화 - 동영상 저장 설정을 조정합니다.
4. 미디어 갤러리 - 파일 탐색기에서 미디어 갤러리에 액세스합니다.

자세한 내용은 여기를 참조하십시오.

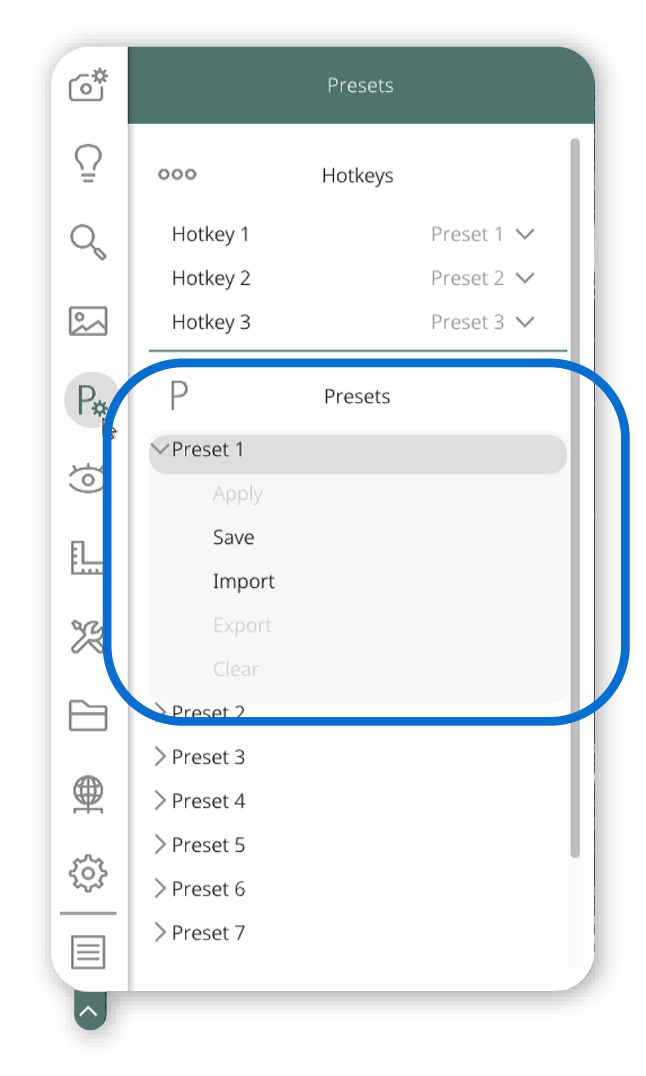

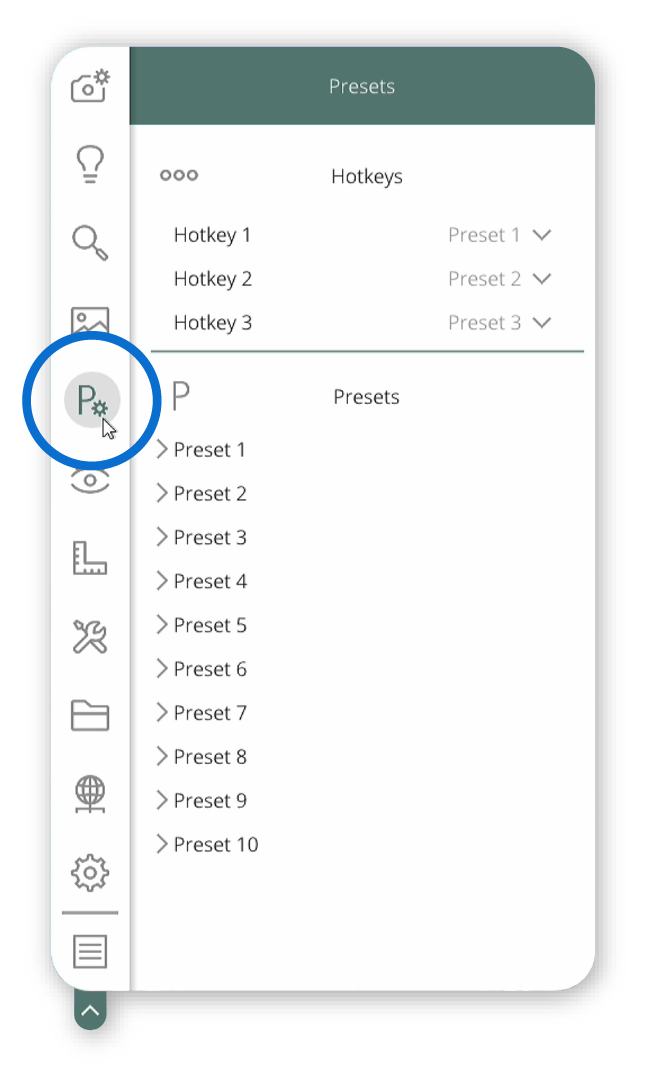

프리셋

이 하위 메뉴에서는 단축키 작업과 프리셋 설정을 정의할 수 있습니다. 다음 2개 섹션으로 구성됩니다.

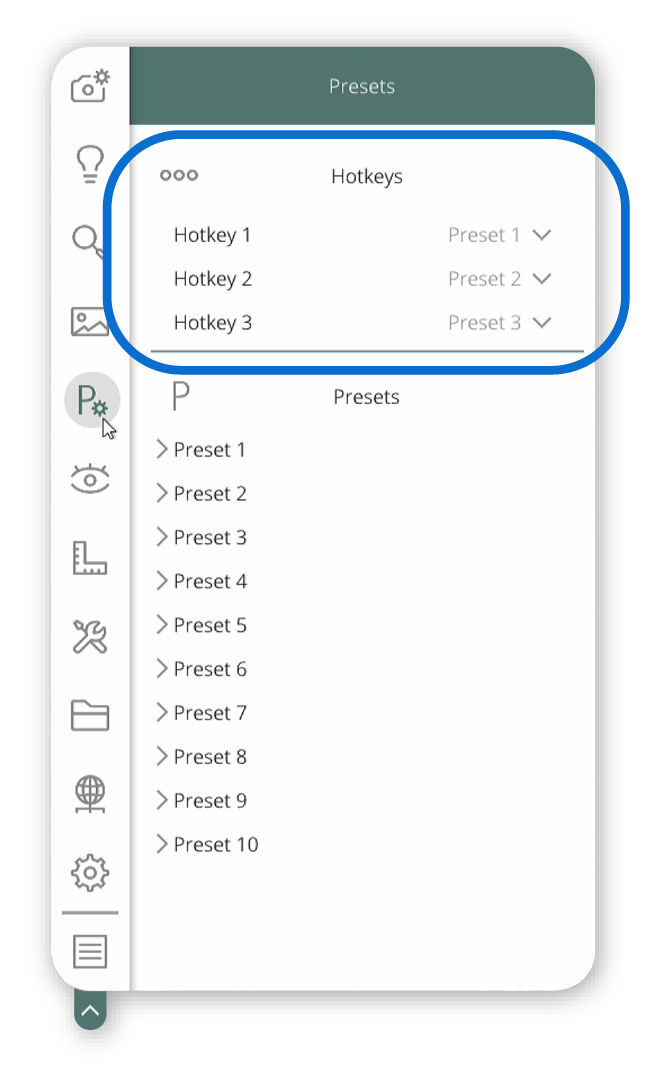

1. 단축키 - 단축키 1, 2 및 3의 작업을 정의합니다.
2. 프리셋 - 최대 10개의 프리셋 슬롯을 선택, 저장, 가져오기, 내보내기 및 삭제합니다.

자세한 내용은 여기를 참조하십시오.

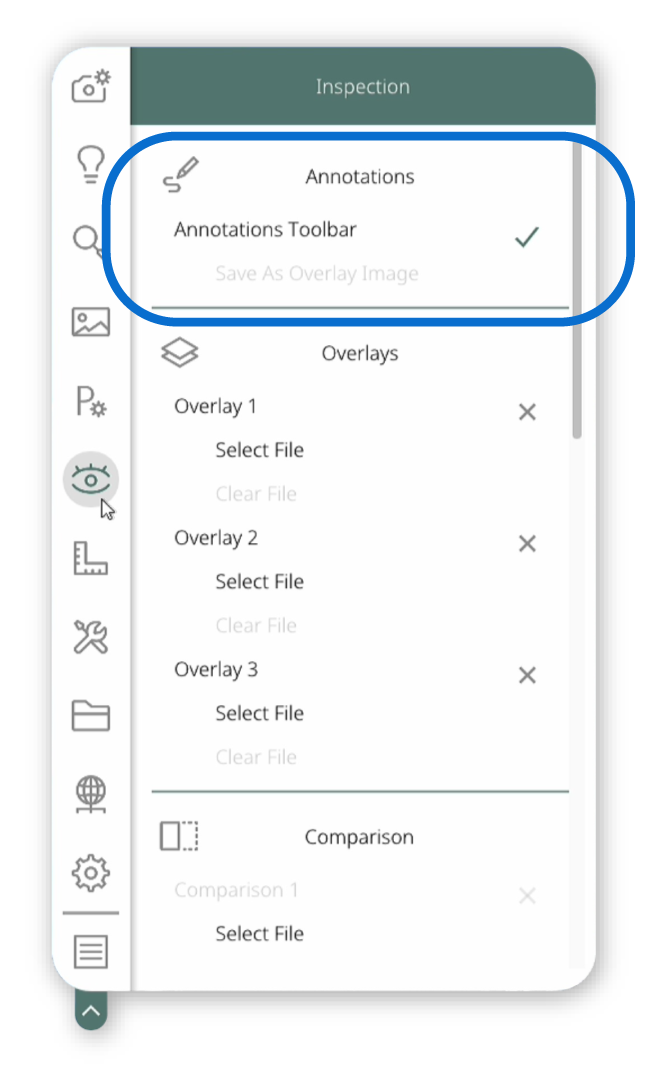

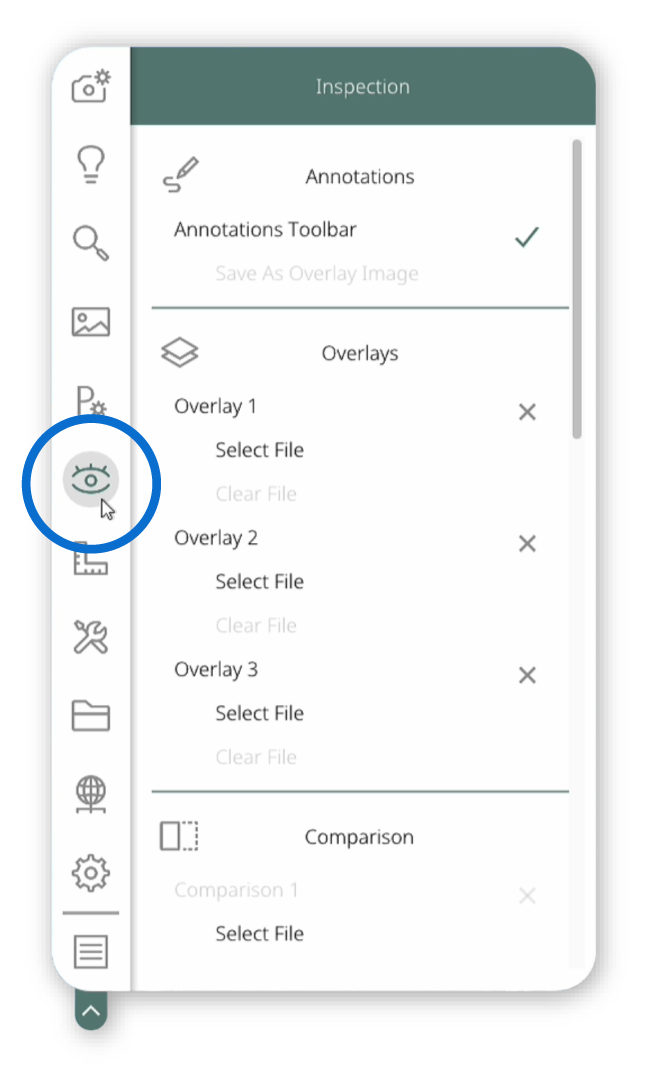

검사

이 하위 메뉴에서는 다양한 검사 모드를 조정할 수 있습니다. 다음 5개 섹션으로 구성됩니다.

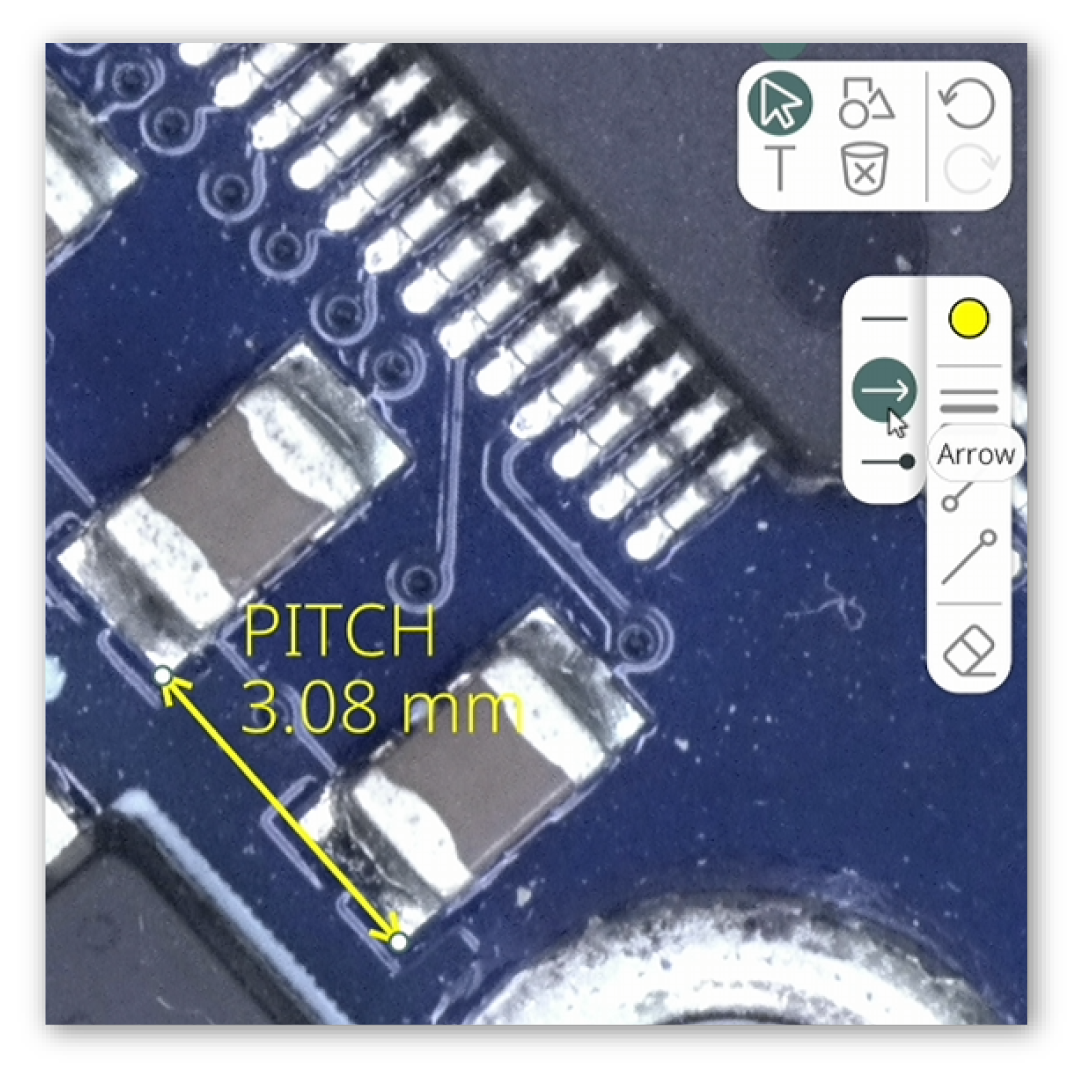

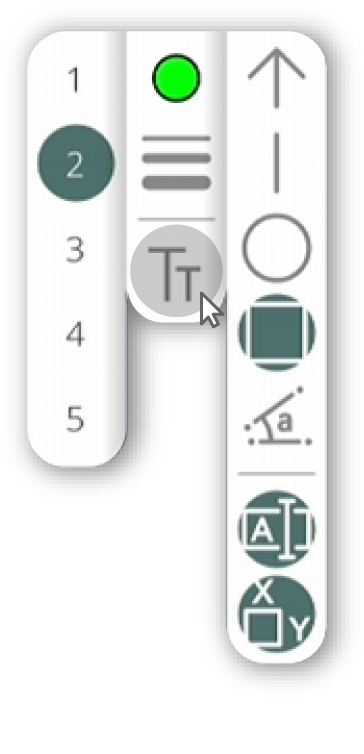

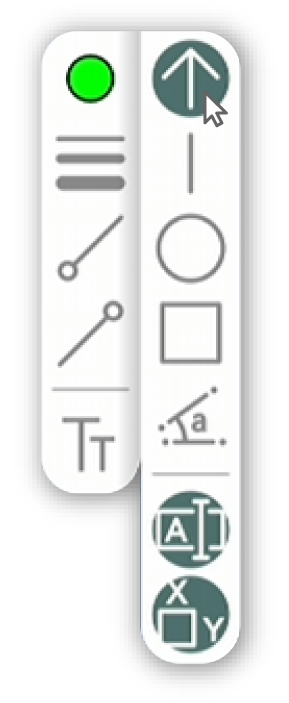

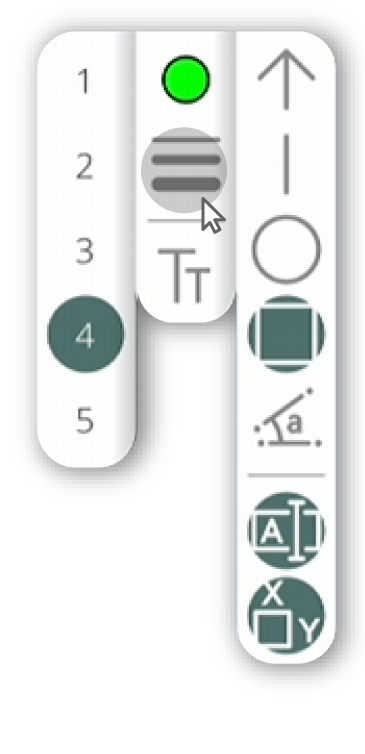

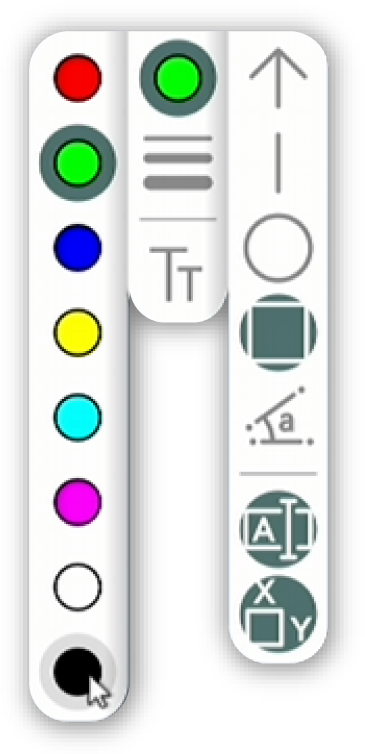

1. 주석 - 주석 도구 모음을 전환합니다.

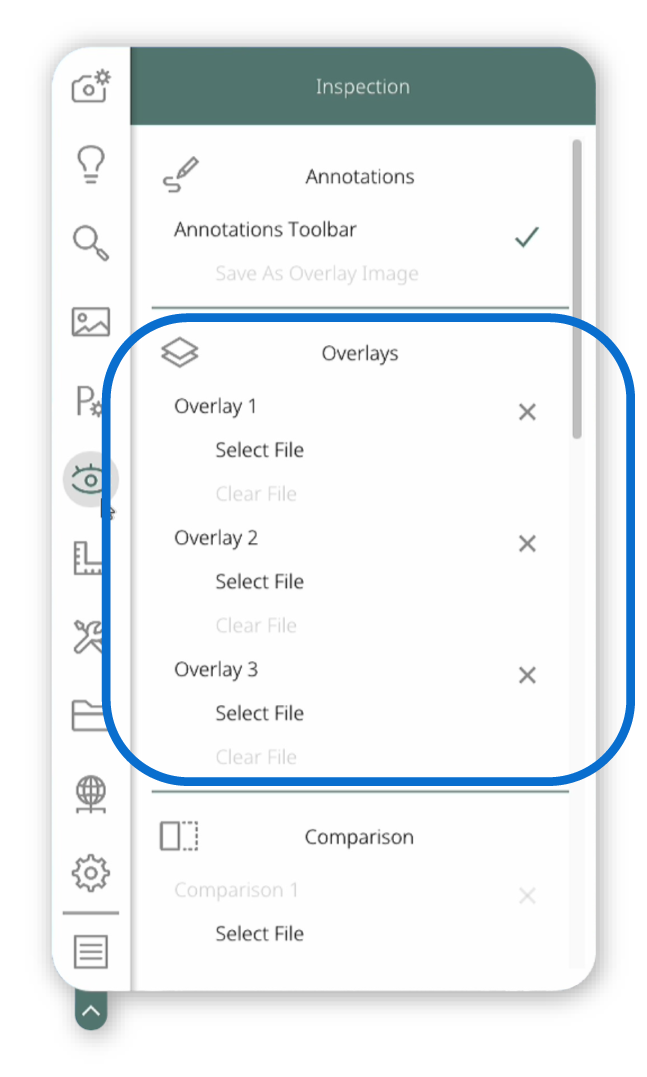

2. 오버레이 - 저장된 오버레이를 활성화하거나 비활성화합니다.

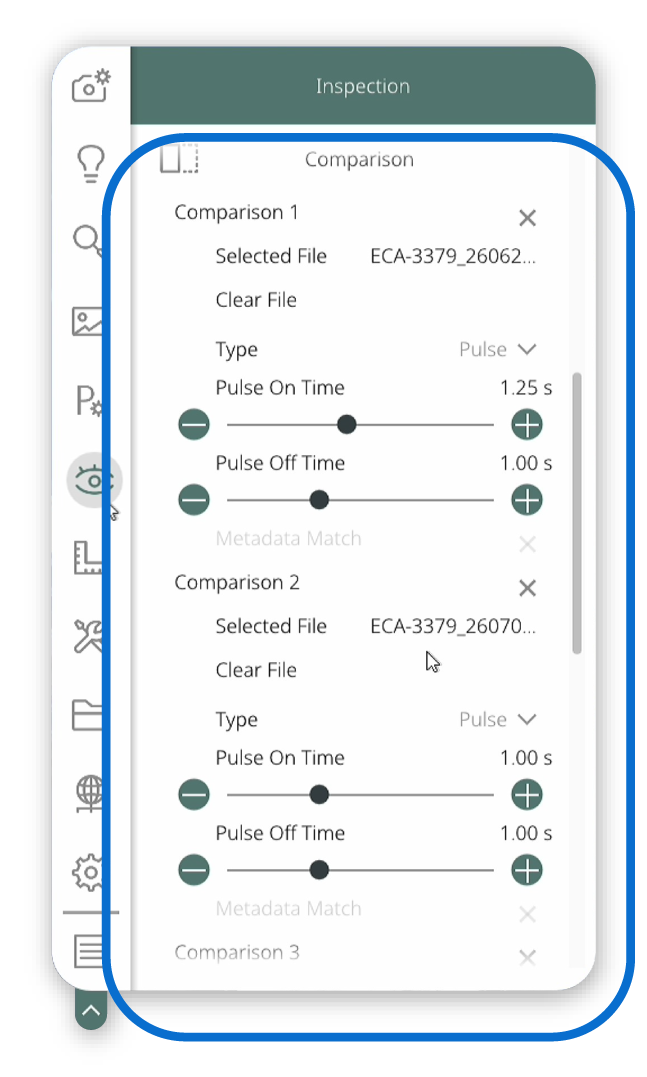

3. 비교 - 저장된 비교 이미지를 활성화하거나 비활성화합니다.

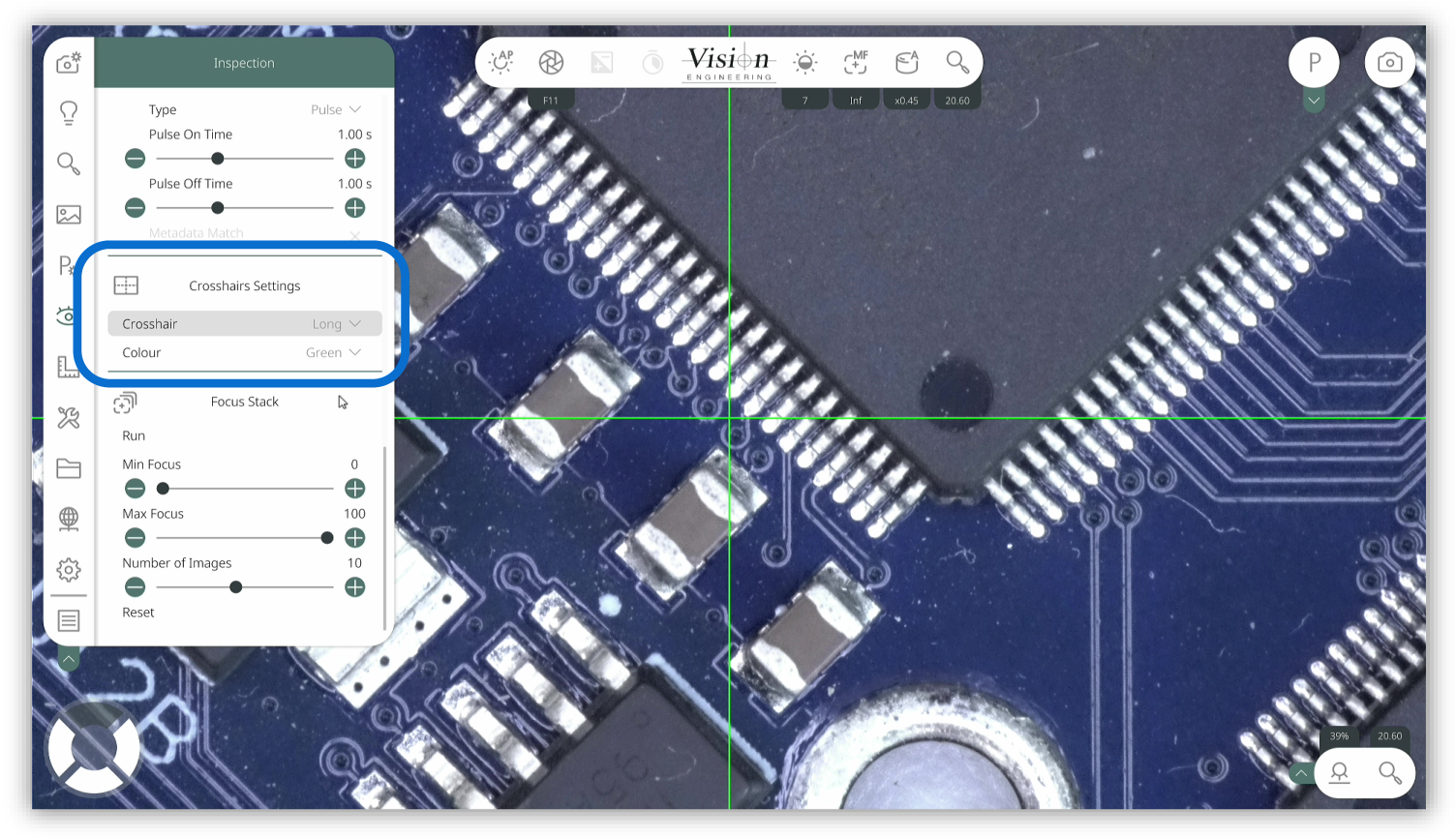

4. 십자선 - 십자선의 크기와 색상을 설정합니다.

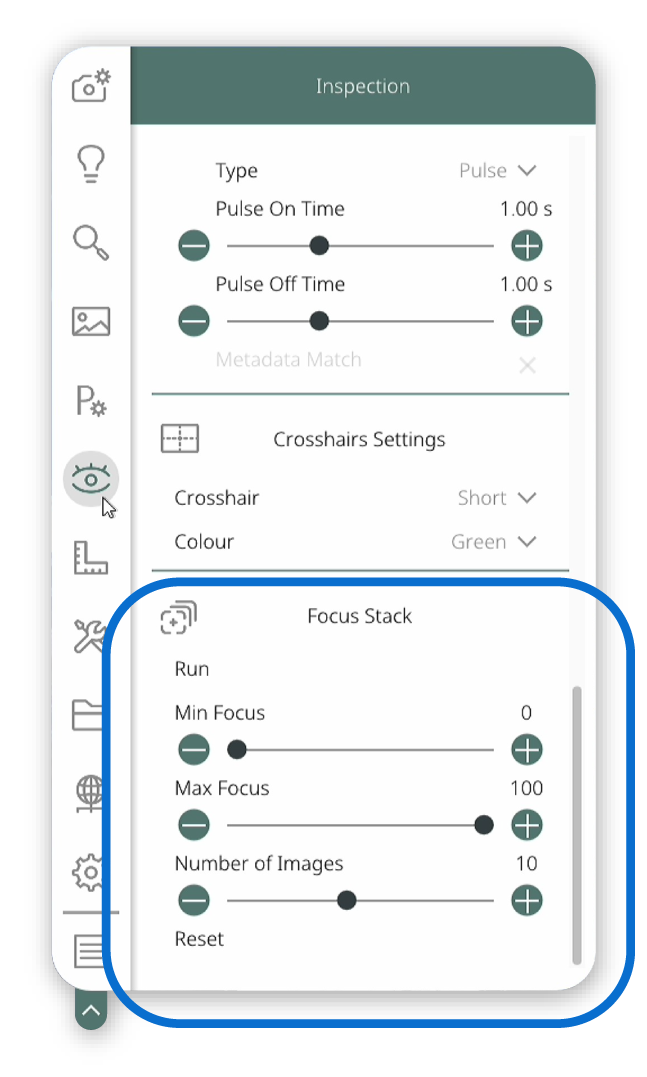

5. 초점 스택 - 초점 스택 기능을 조정합니다.

자세한 내용은 여기를 참조하십시오.

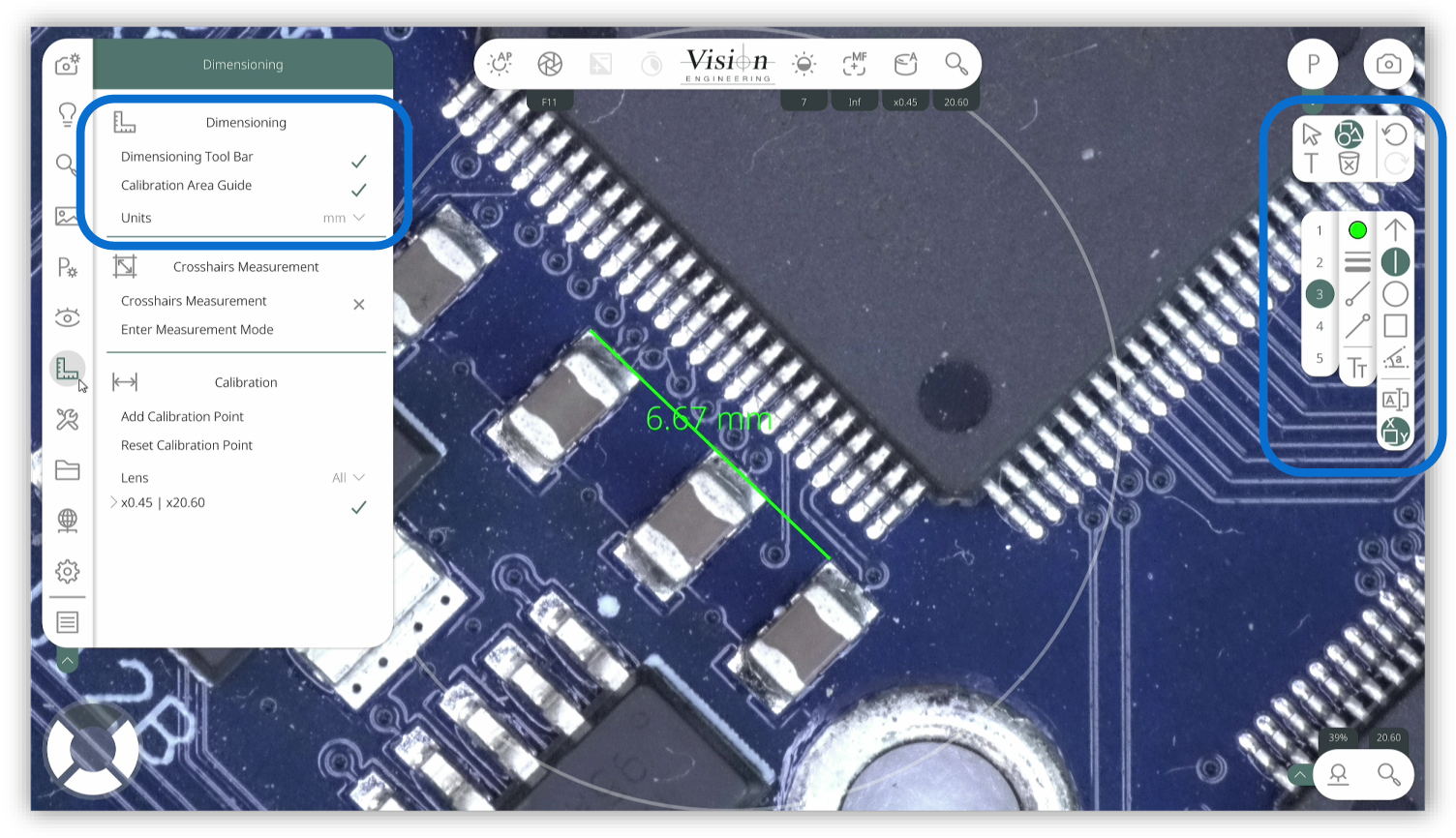

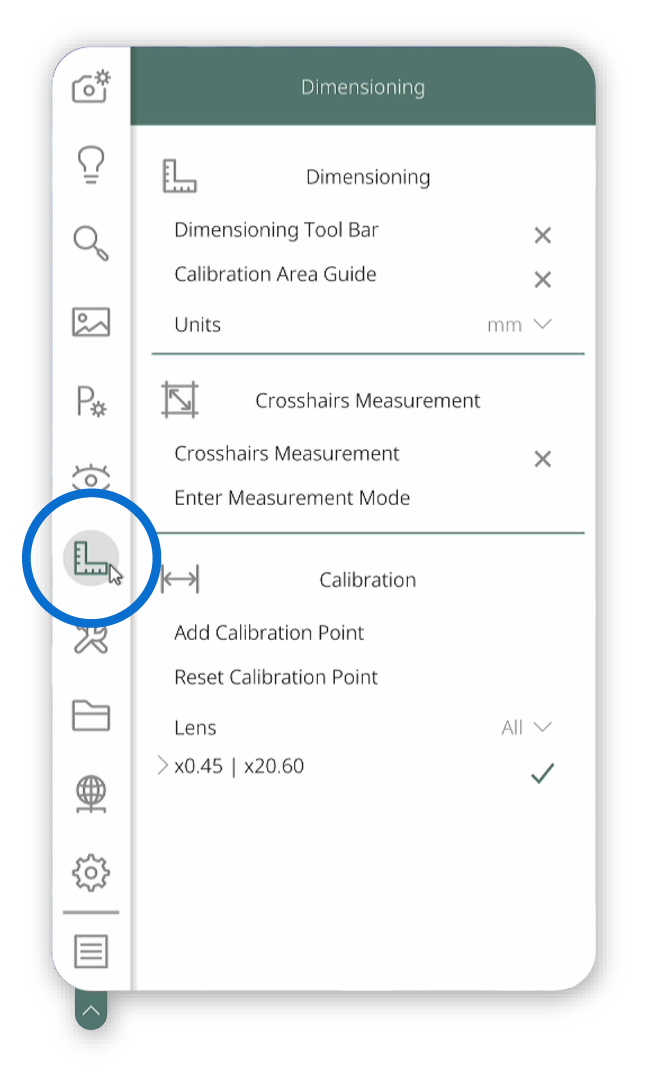

치수 측정

이 하위 메뉴에서는 다양한 치수 측정 기능을 조정할 수 있습니다. 다음 3개 섹션으로 구성됩니다.

1. 치수 측정 - 치수 측정 도구 모음을 전환합니다.

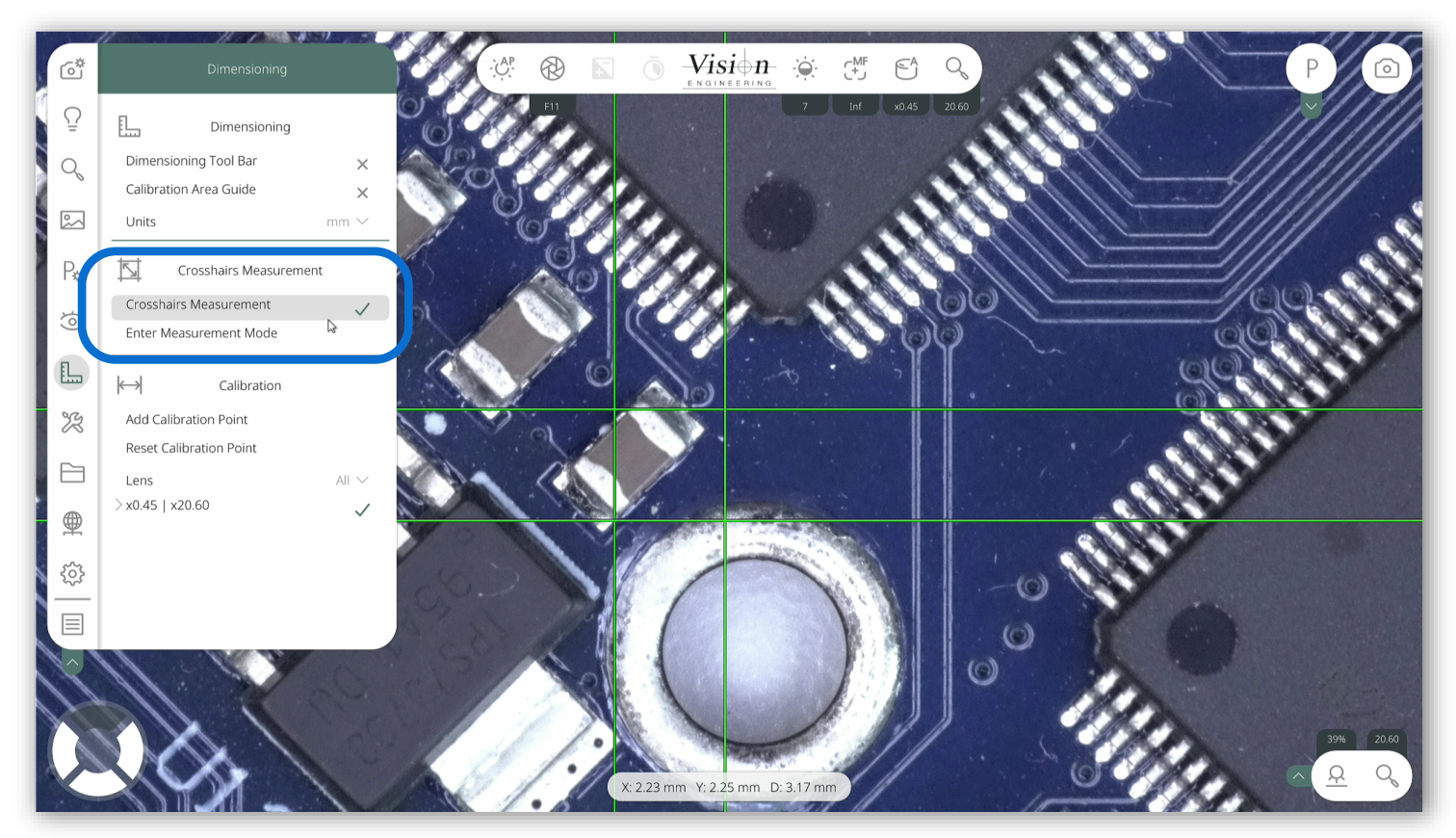

2. 십자선 측정 - 십자선 측정을 전환하고 조정합니다.

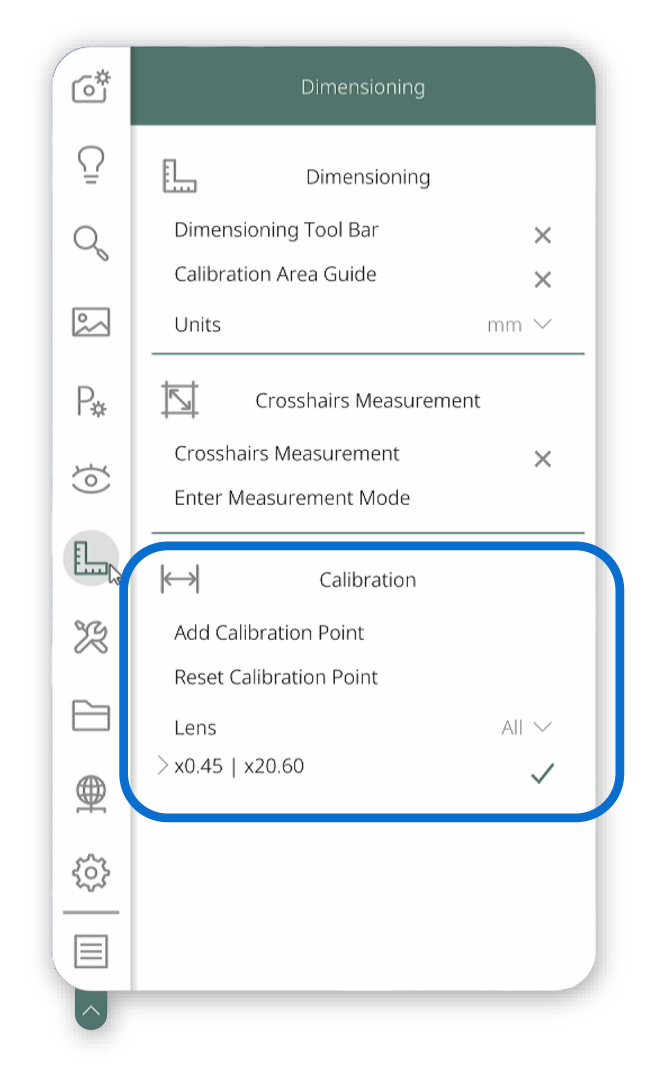

3. 보정 - 보정 캘리퍼 지점을 설정합니다.

자세한 내용은 여기를 참조하십시오.

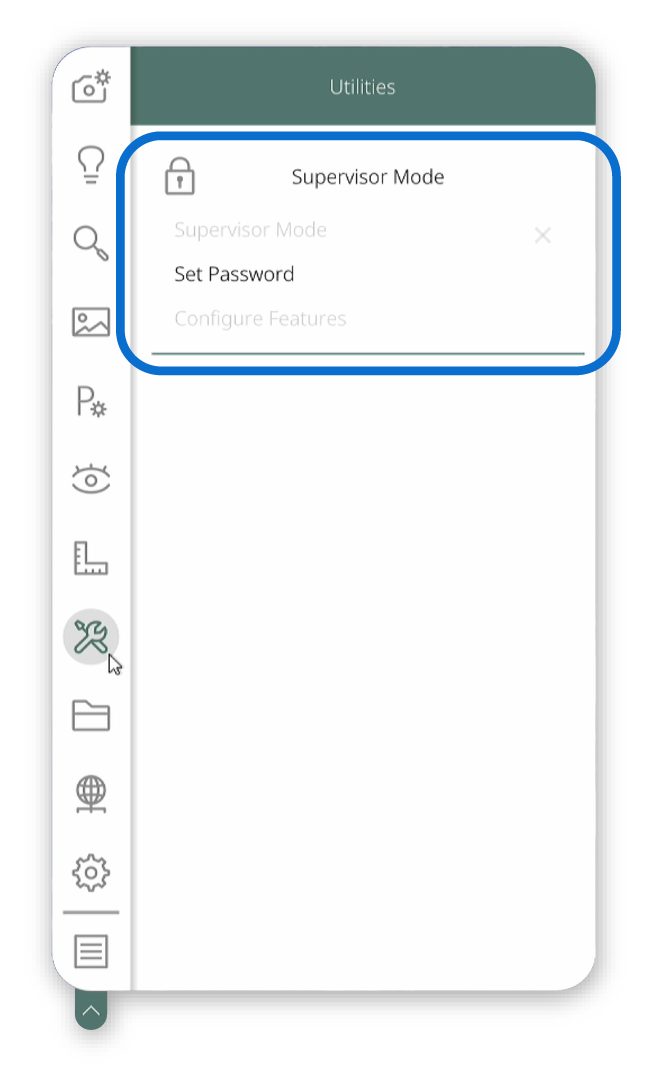

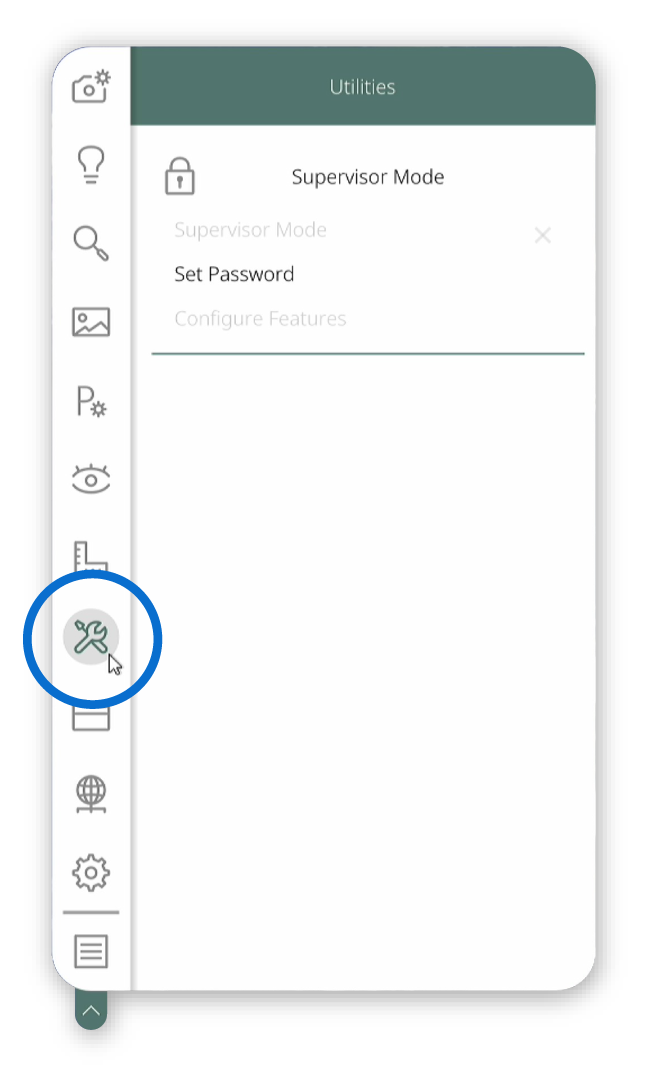

유틸리티

이 하위 메뉴에서는 관리자 기능을 설정할 수 있습니다. 현재 다음 1개 섹션이 포함되어 있습니다.

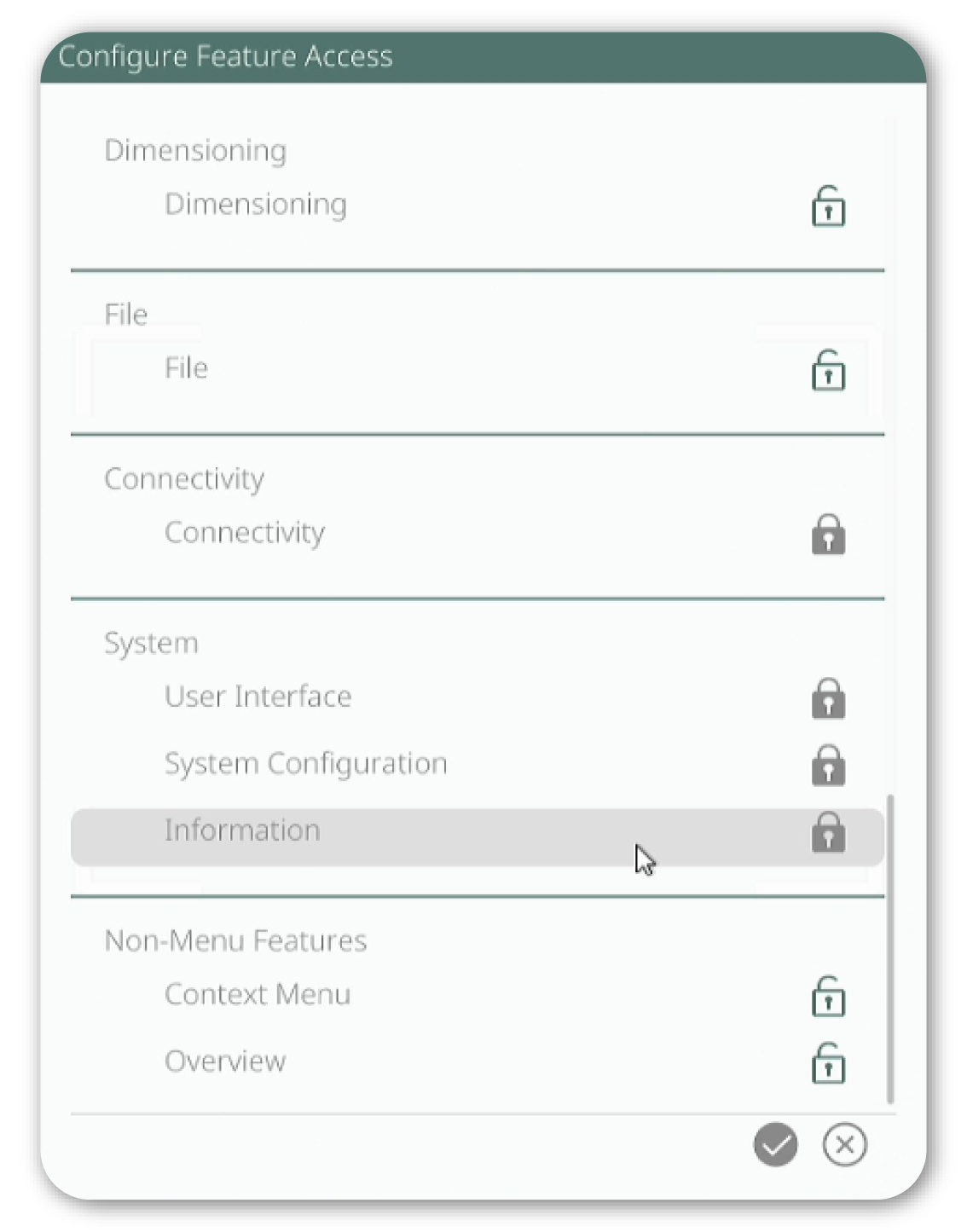

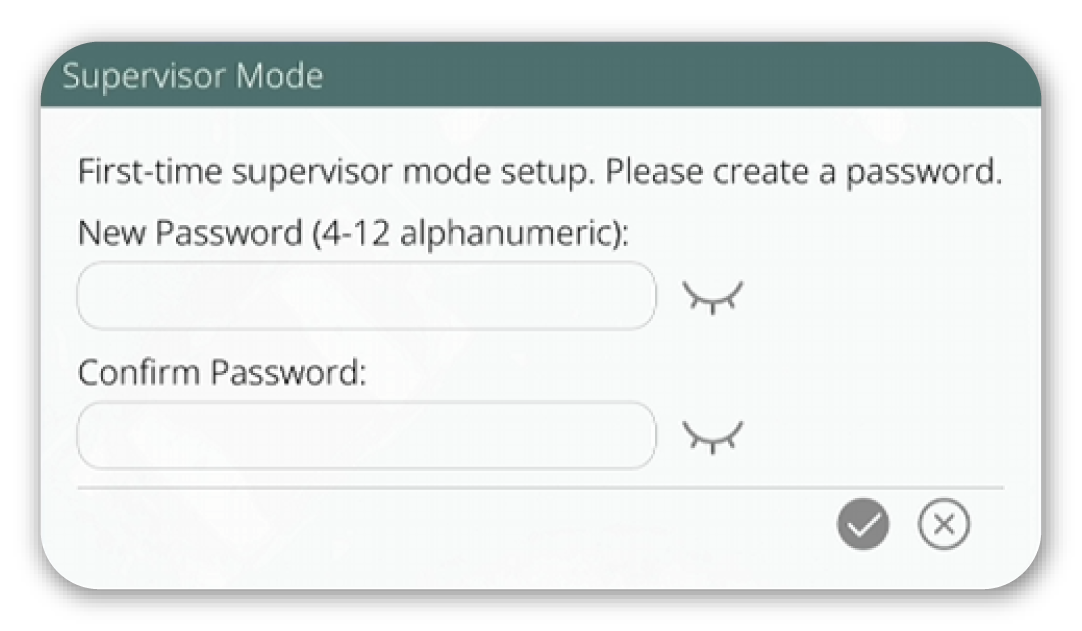

1. 관리자 모드 - 관리자 모드를 활성화하거나 비활성화하고 관리자 매개변수를 설정합니다.

자세한 내용은 여기를 참조하십시오.

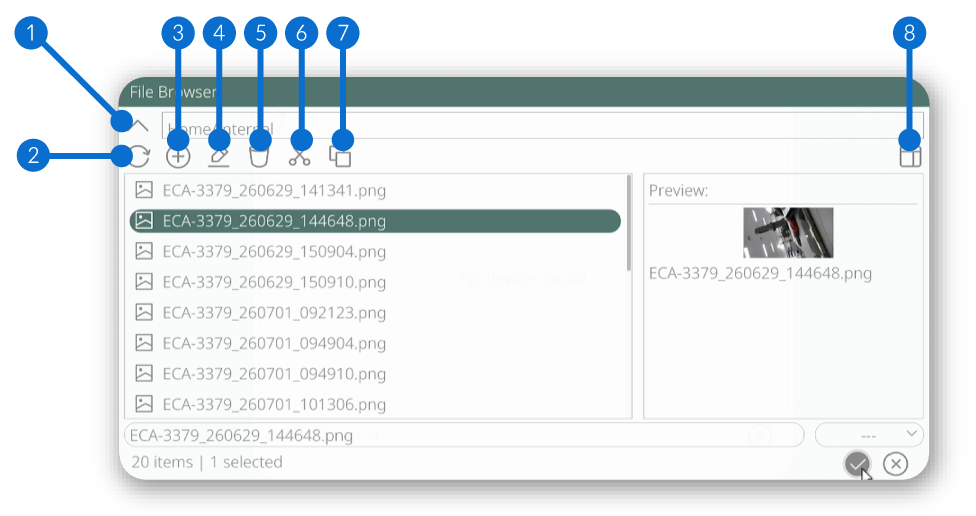

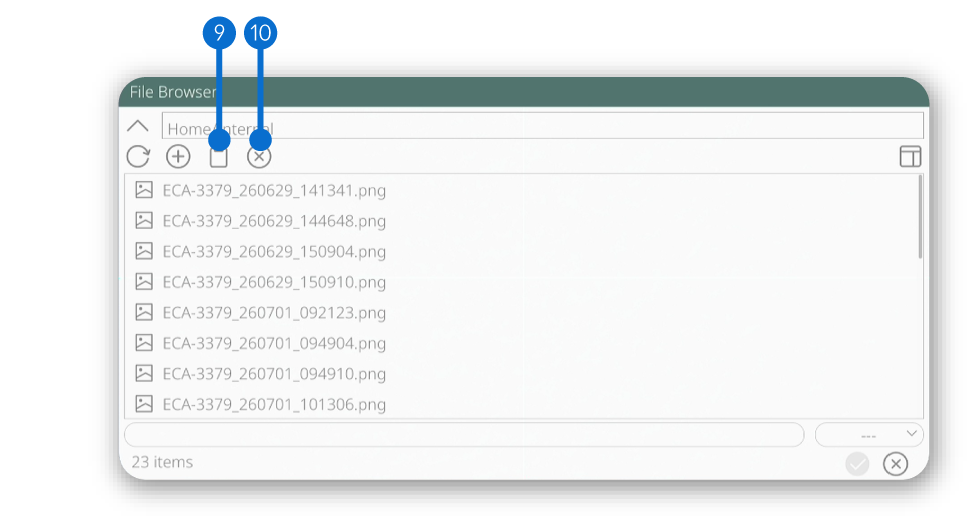

파일 관리자

이 하위 메뉴에서 파일 관리자에 액세스할 수 있습니다.

자세한 내용은 여기를 참조하십시오.

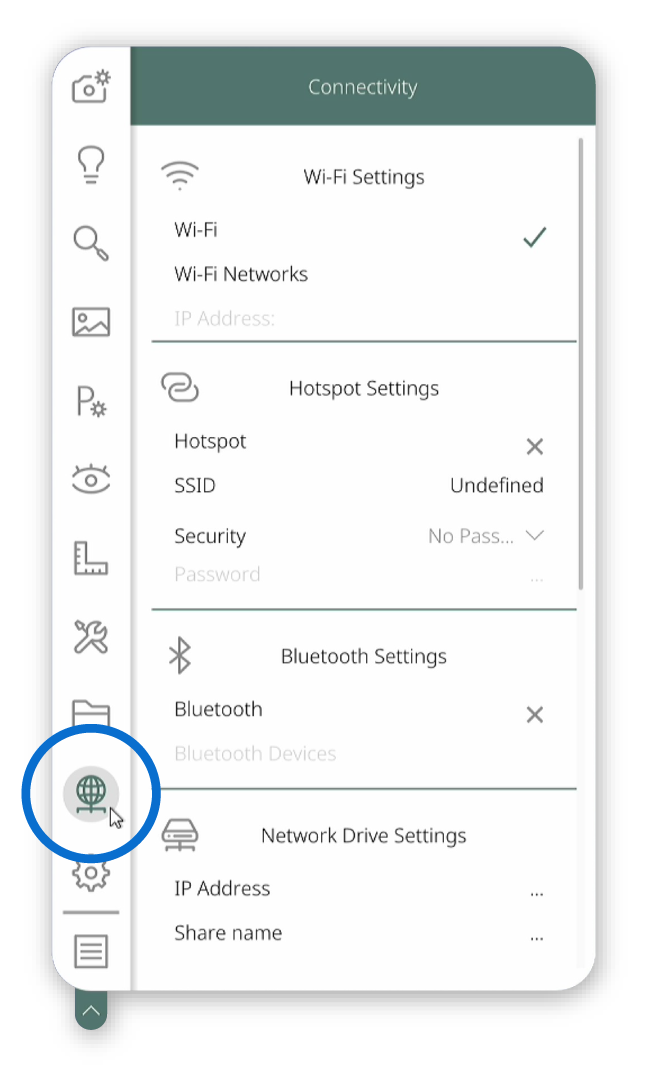

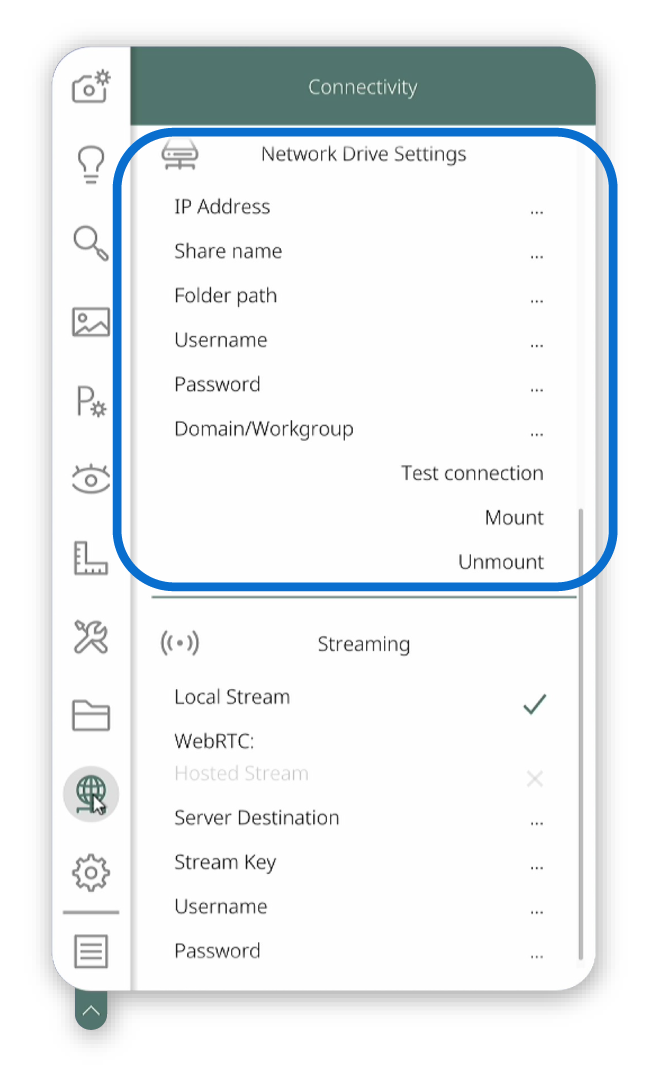

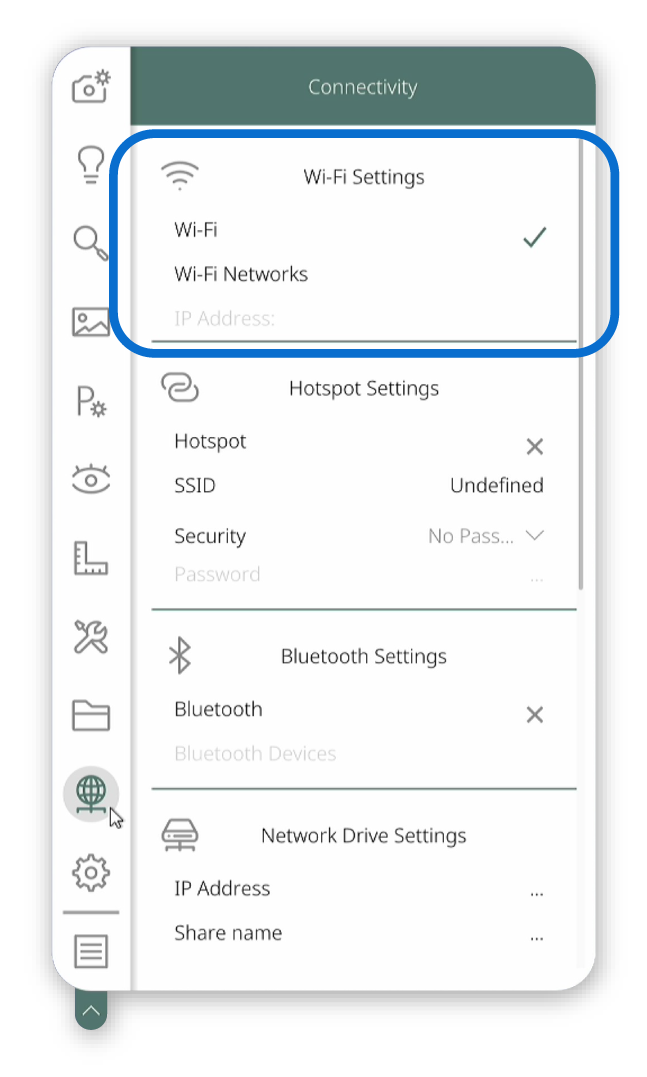

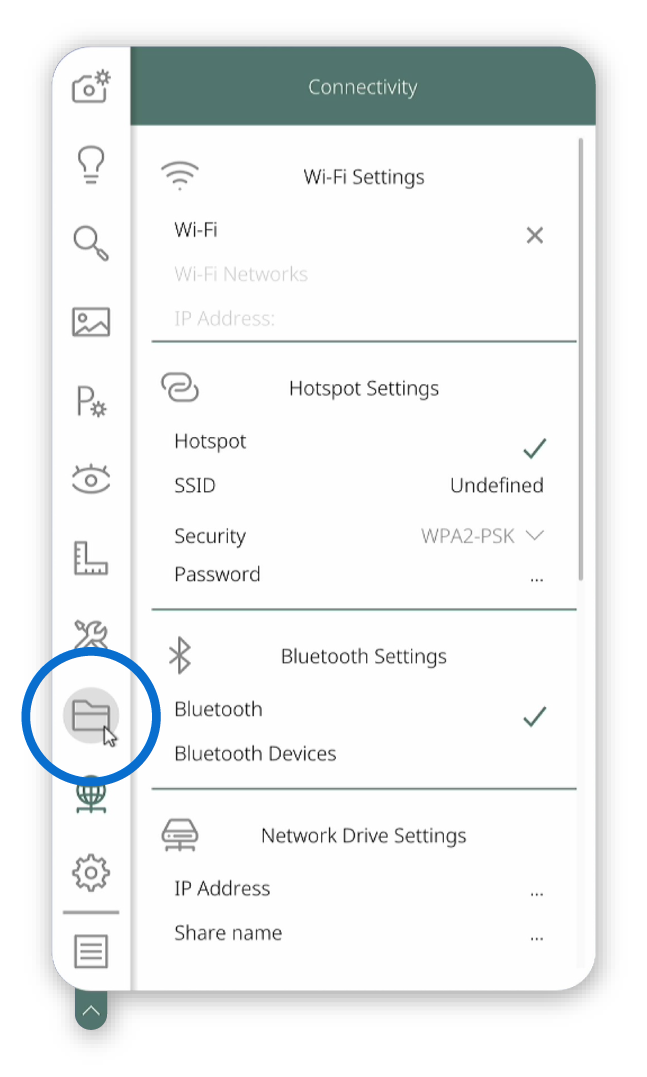

연결

이 하위 메뉴에서는 시스템 연결과 관련된 모든 설정을 조정할 수 있습니다. 다음 4개 섹션으로 구성됩니다.

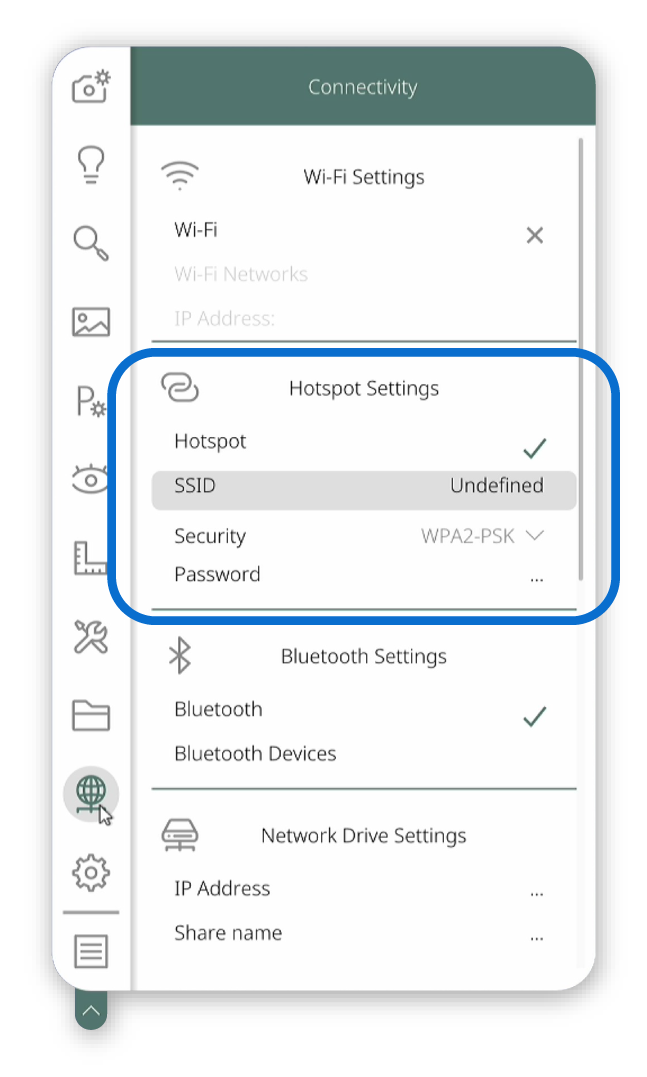

1. WIFI - WIFI 연결을 설정합니다.

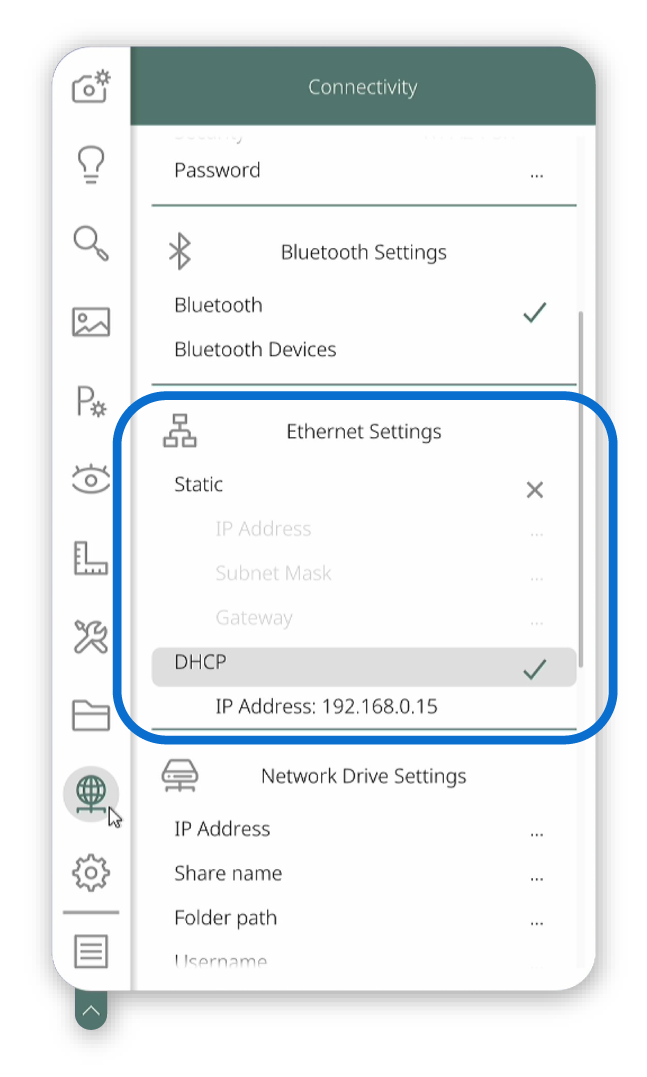

2. Ethernet - 이더넷 연결을 설정합니다.

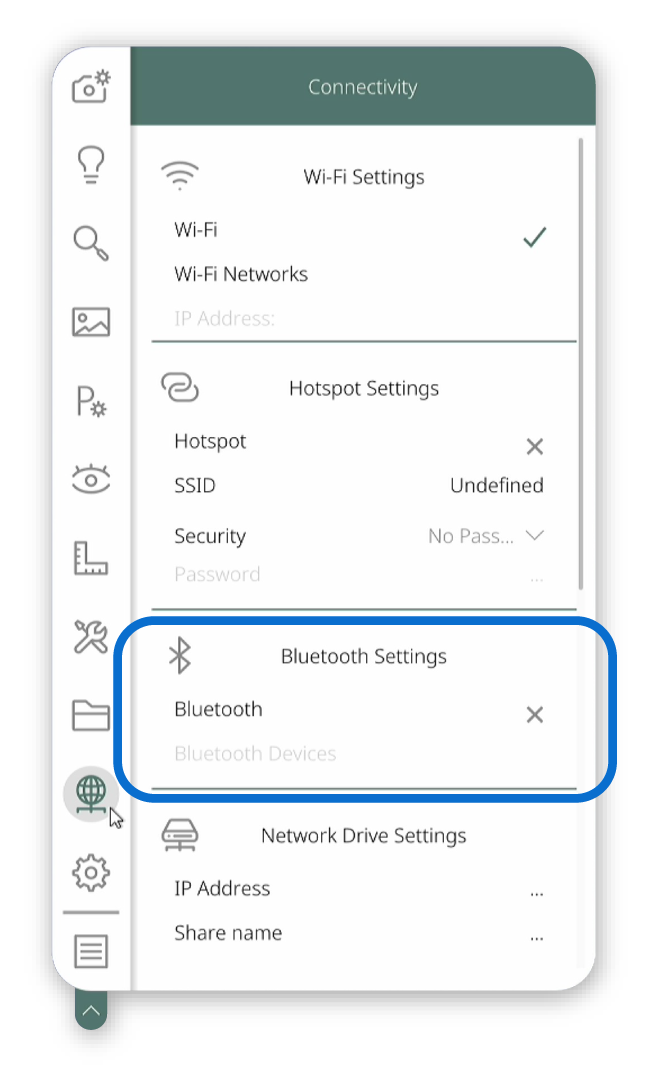

3. Bluetooth - 장치 관리자와 파일 전송을 엽니다.

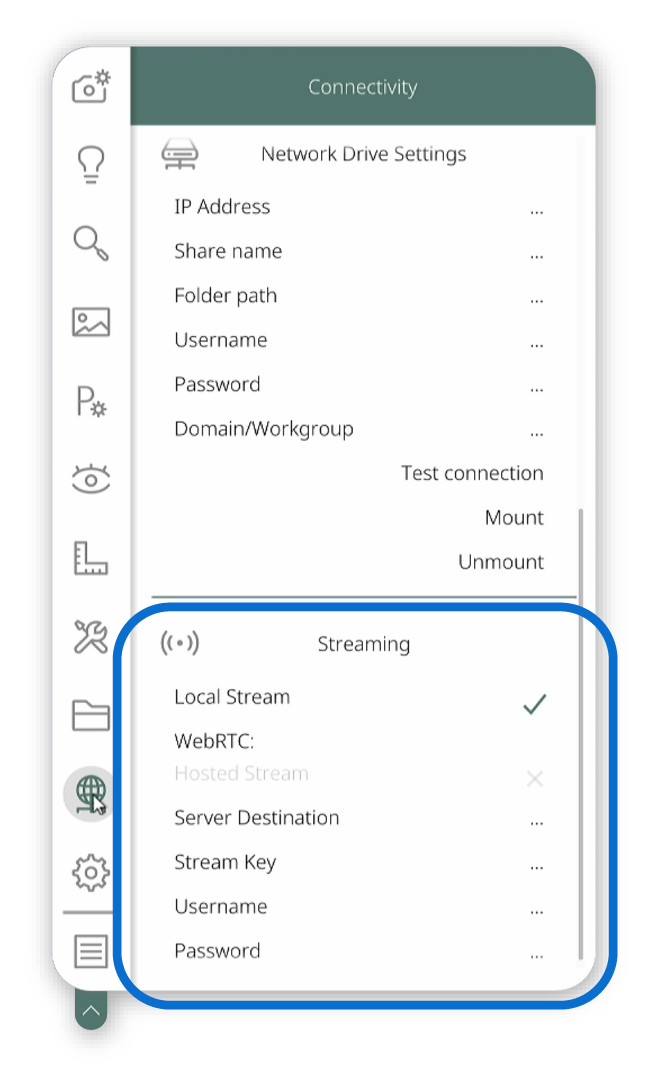

4. 동영상 스트리밍 - 동영상 스트리밍 기능을 시작, 중지 및 구성합니다.

자세한 내용은 여기를 참조하십시오.

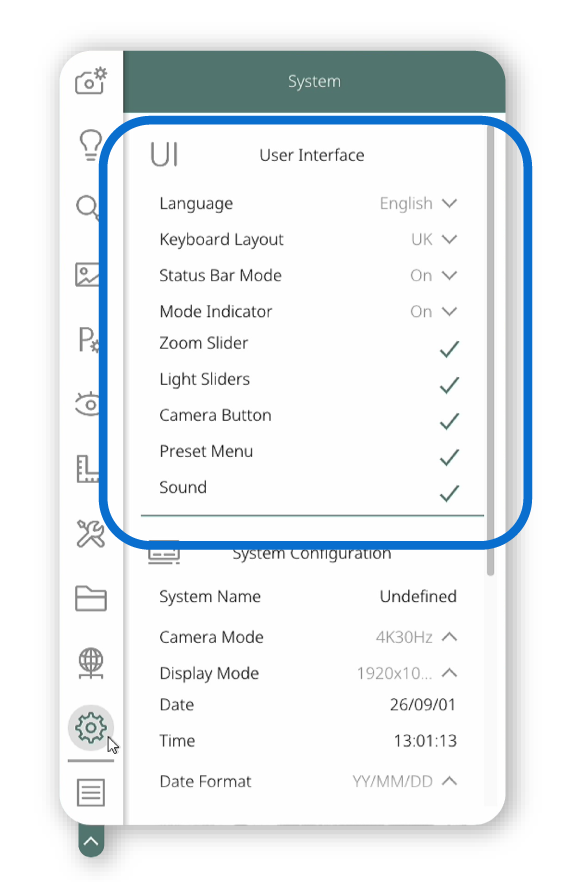

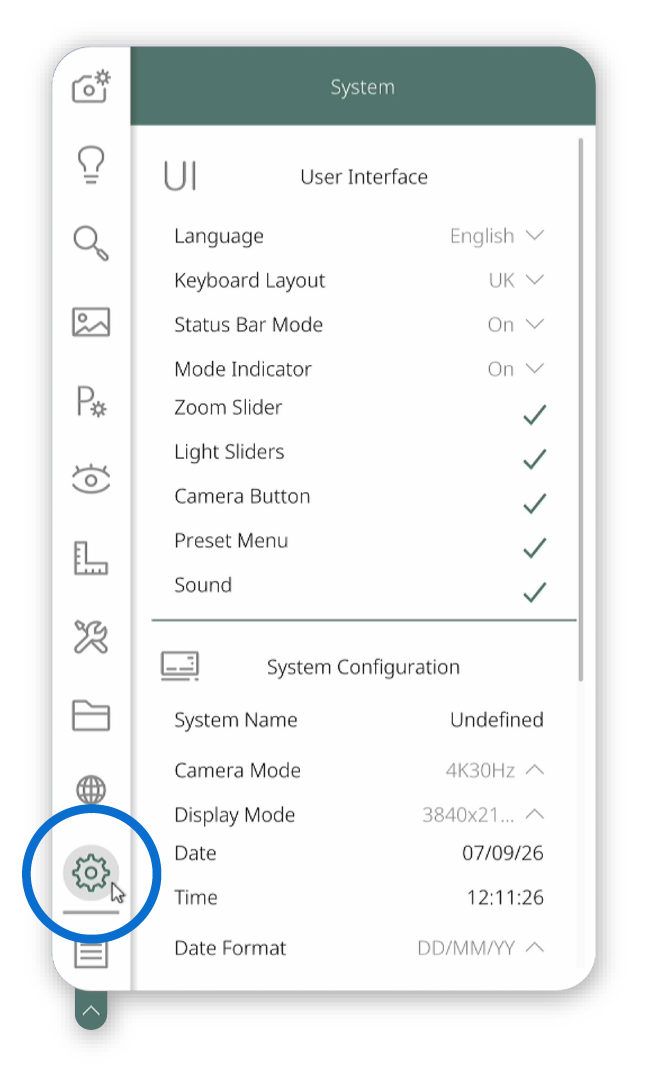

시스템

이 하위 메뉴에서는 시스템 연결과 관련된 모든 설정을 조정할 수 있습니다. 다음 4개 섹션으로 구성됩니다.

1. 사용자 인터페이스 - GUI의 원하는 언어와 레이아웃을 설정합니다.

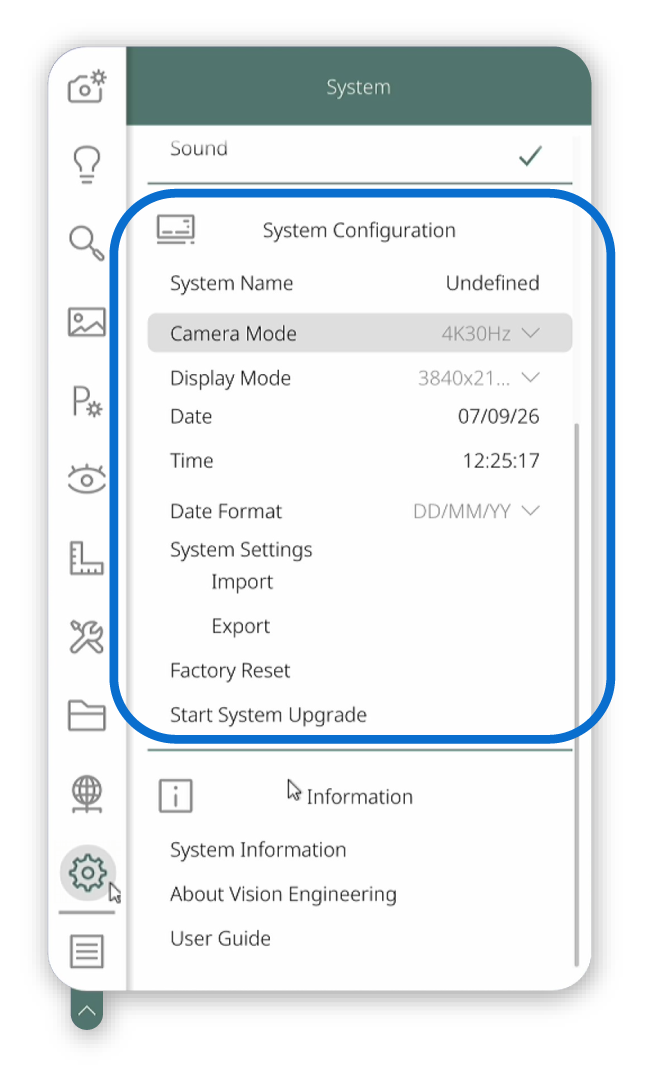

2. 시스템 구성 - 시스템 정보와 초기화를 설정합니다.

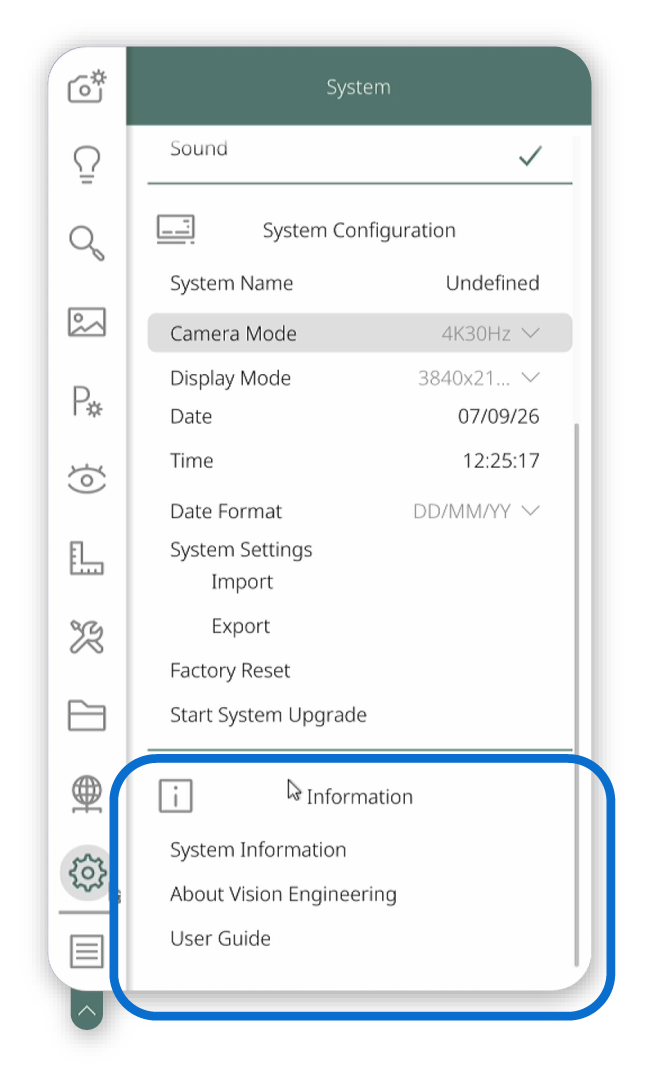

3. 정보 - 제품 정보를 확인합니다.

자세한 내용은 여기를 참조하십시오.

사분면 제어

사분면 제어는 표면 조명의 개별 조명 사분면을 관리하는 데 사용됩니다. 사분면을 선택하여 해당 조명 출력을 활성화하거나 비활성화합니다. 필요에 따라 사용자 인터페이스에서 사분면 제어의 표시 여부를 독립적으로 전환할 수도 있습니다.

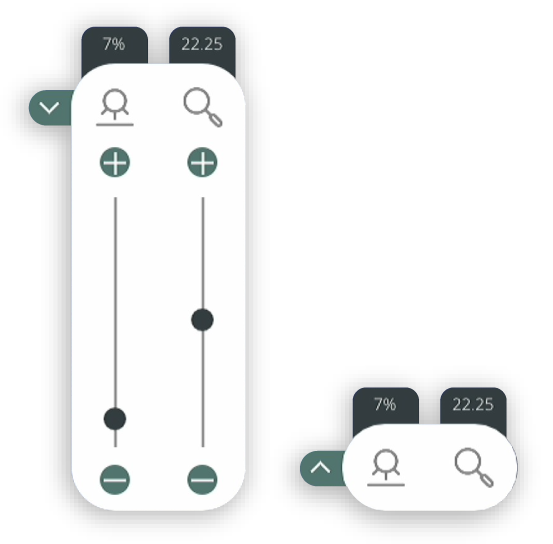

조명 및 줌 슬라이더 바

슬라이드 바는 조명 및 줌 설정을 확인하고 조정하는 데 사용됩니다. 접혀 있을 때는 현재 조명 값과 줌 수준을 표시하여 빠르게 확인할 수 있습니다. 바를 확장하면 사용자 인터페이스에서 조명 및 줌 설정을 빠르고 정밀하게 조정할 수 있는 슬라이더에 액세스할 수 있습니다. 필요에 따라 슬라이더 바를 활성화하거나 비활성화할 수 있습니다.

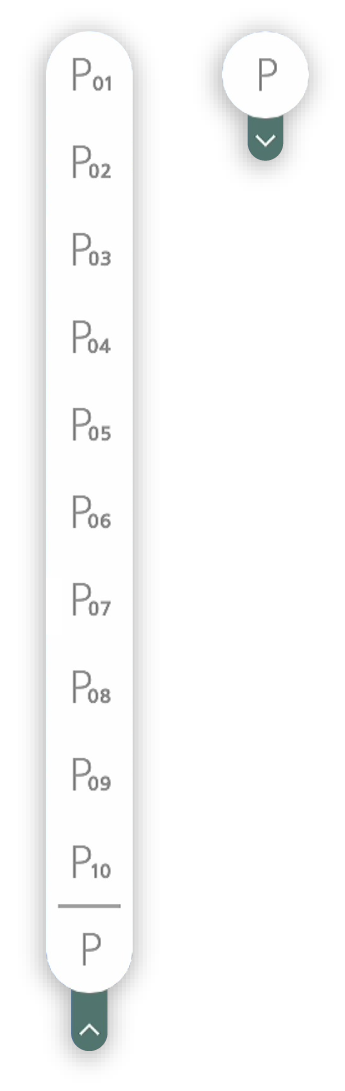

프리셋 드롭다운

프리셋 드롭다운은 조명 프리셋을 확인하고 선택하는 데 사용됩니다. 접혀 있을 때는 현재 선택된 프리셋을 표시하거나 선택된 프리셋이 없음을 나타냅니다. 드롭다운을 확장하여 사용 가능한 프리셋을 확인하고 다른 프리셋을 선택합니다. 선택한 프리셋은 선택 즉시 적용됩니다.

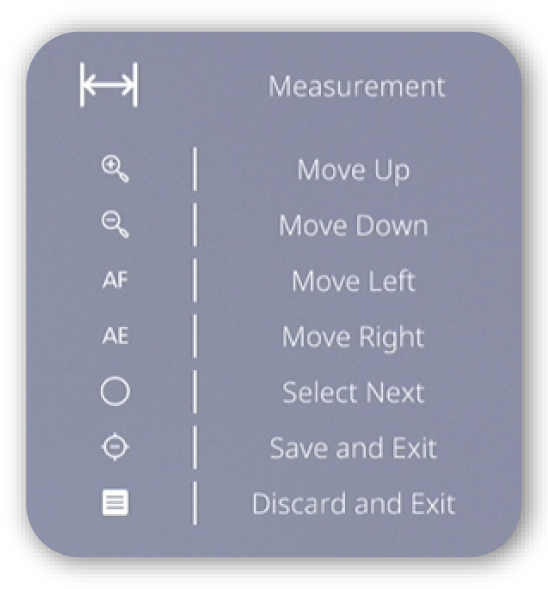

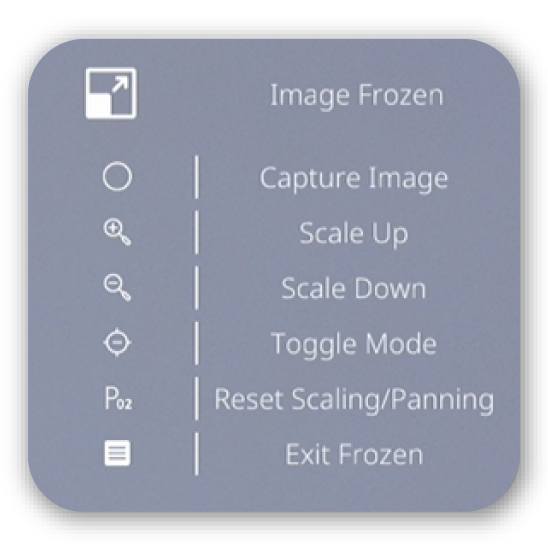

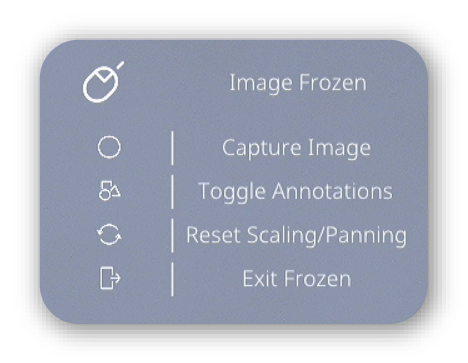

특수 모드 표시기

특수 모드 표시기는 특수 작동 모드가 활성화된 시점을 식별하고 관련 키 바인딩을 확인하는 데 사용됩니다. 이 기능이 필요한 메뉴 옵션에 들어가면 모드 표시기가 자동으로 표시됩니다. 지원되는 모드에는 스팟 조정, 치수 보정, 이미지 재생 주석, 이미지 고정 및 측정이 포함됩니다. 활성화되면 표시기에 모드별 안내가 제공되어 사용 가능한 제어 및 작업을 지원합니다.

• 마우스로 조작하는 메뉴 옵션 예

• 키패드로 조작하는 메뉴 옵션 예

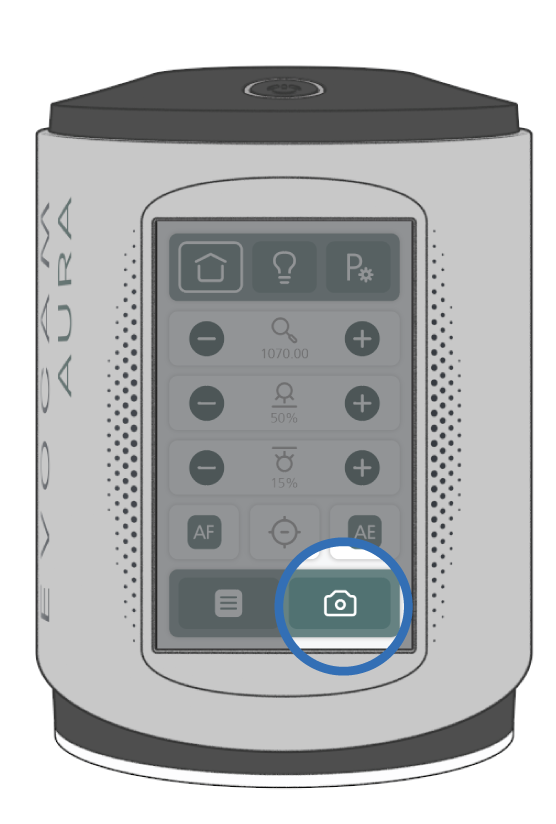

AURA 터치 패널 GUI

레이아웃

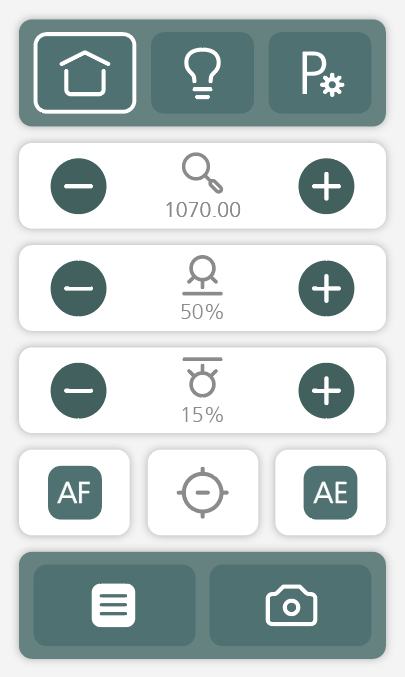

홈 페이지

전면 패널 터치스크린의 홈 페이지에서는 일반적으로 사용되는 주요 시스템 옵션을 확인하고 편집할 수 있습니다. 여기에는 줌, 표면 조명, 스테이지 하부 조명, 초점 모드, 노출 모드, 개요 및 이미지 캡처가 포함됩니다.

상단의 탐색 모음에서는 3개 페이지 간 선택이 가능합니다.

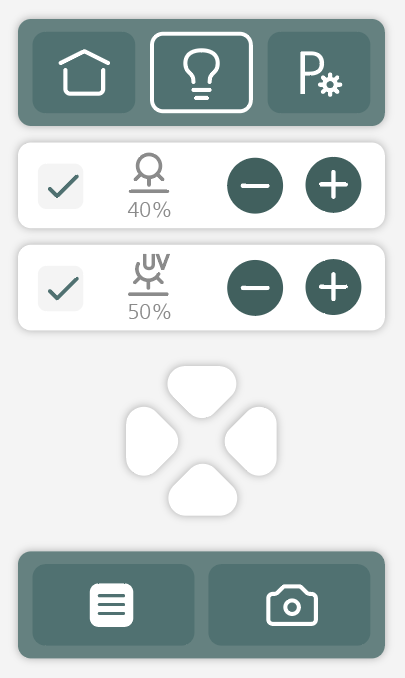

조명 페이지

전면 패널 터치스크린의 조명 페이지에는 더욱 상세한 조명 옵션이 표시됩니다. 이 페이지에서는 조명 옵션의 활성화/비활성화 및 증가/감소와 사분면 제어를 조정할 수 있습니다. 제공된 조명 액세서리에 따라 페이지의 레이아웃이 자동으로 변경됩니다.

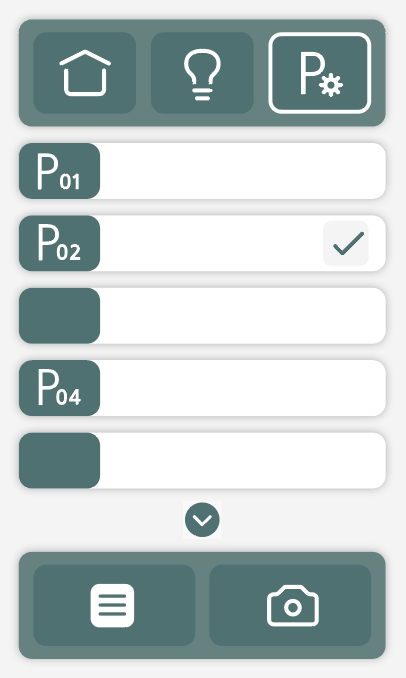

프리셋 페이지

전면 패널 터치스크린의 프리셋 페이지에서는 기본 AURA GUI를 통해 설정한 프리셋을 활성화할 수 있습니다. 시스템에는 최대 10개의 프리셋을 저장할 수 있습니다.

'Pxx' 텍스트가 있는 행은 프리셋이 저장되어 선택할 수 있음을 의미합니다.

체크 표시는 현재 활성화된 프리셋을 나타냅니다.

텍스트가 없는 행은 비어 있는 프리셋을 나타냅니다.

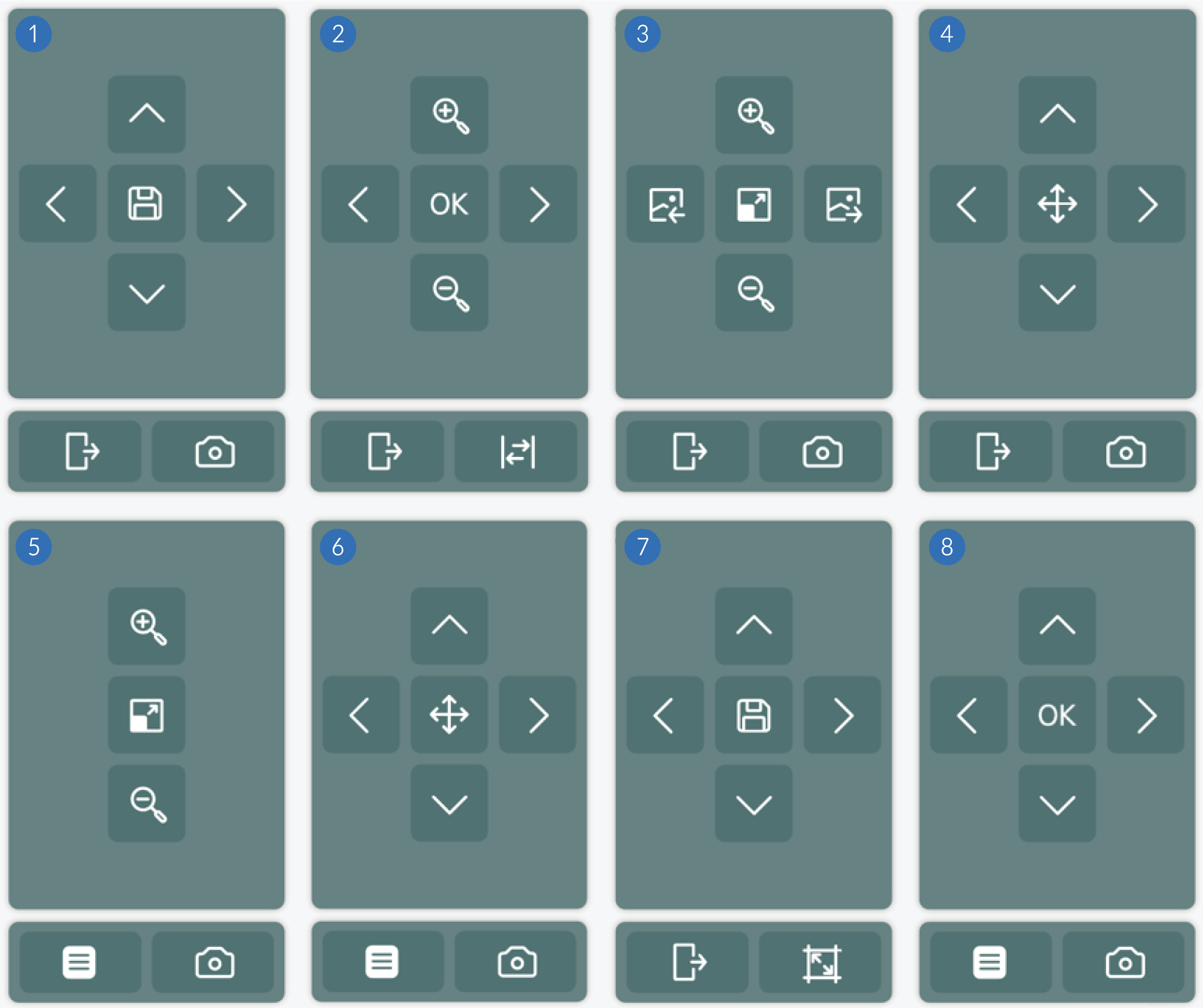

탐색 페이지

탐색 페이지는 '특수 모드'에 연결되어 있으며, 다음 모드 중 하나가 나타나면 화면에 자동으로 표시됩니다.

❶ 스팟 조정.

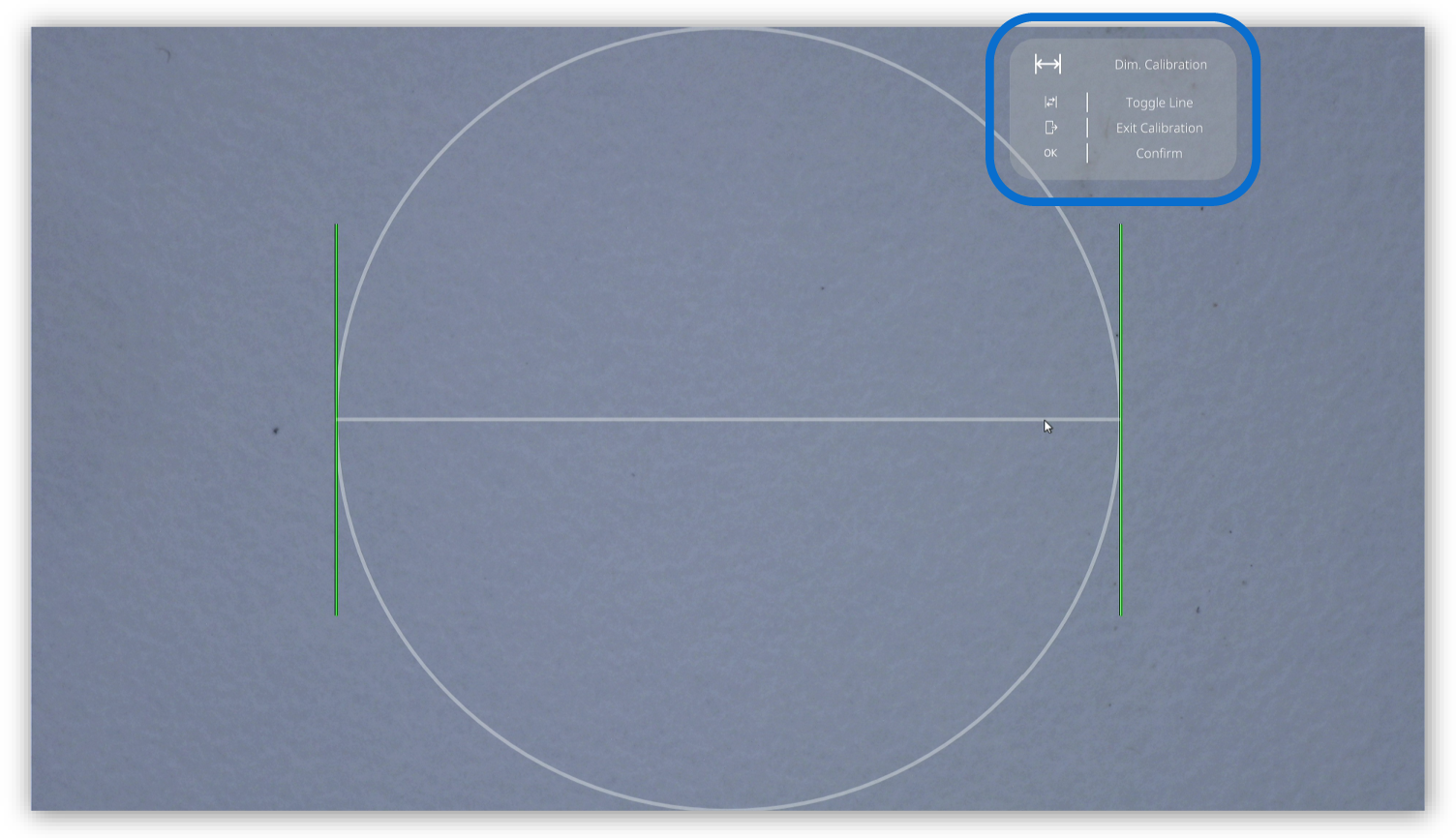

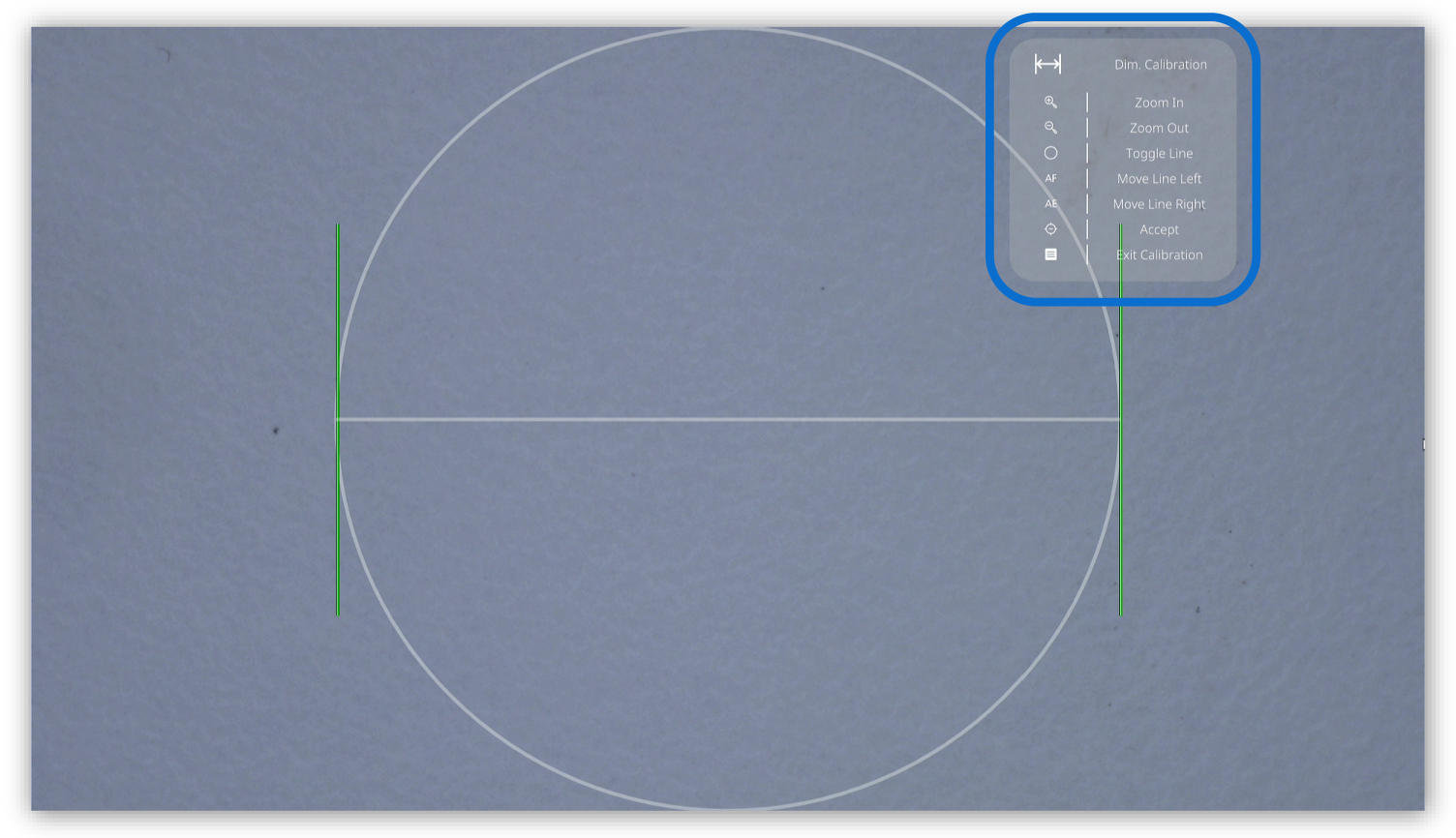

❷ 치수 보정.

❸ 이미지 재생 주석(배율).

❹ 이미지 재생 주석(이동).

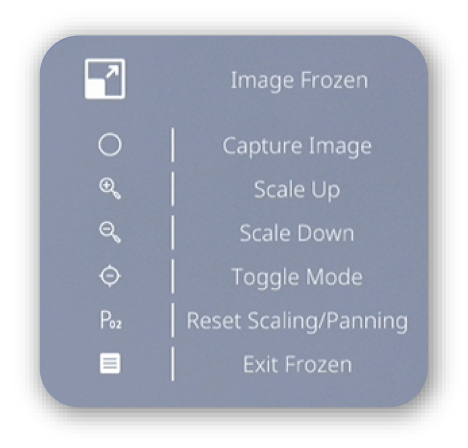

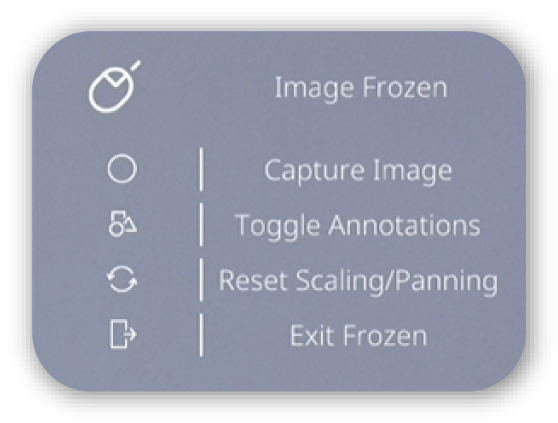

❺ 이미지 고정(배율).

❻ 이미지 고정(이동).

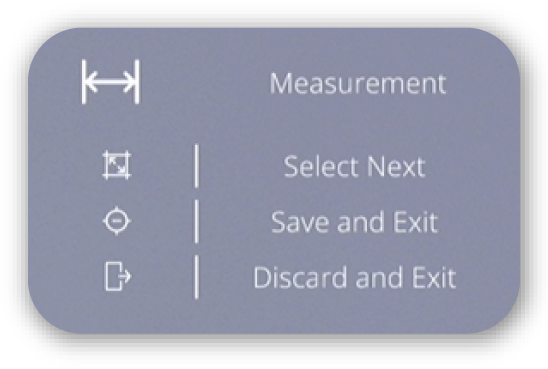

❼ 측정.

❽ 메뉴 탐색.

시스템 개요 - 메뉴

카메라

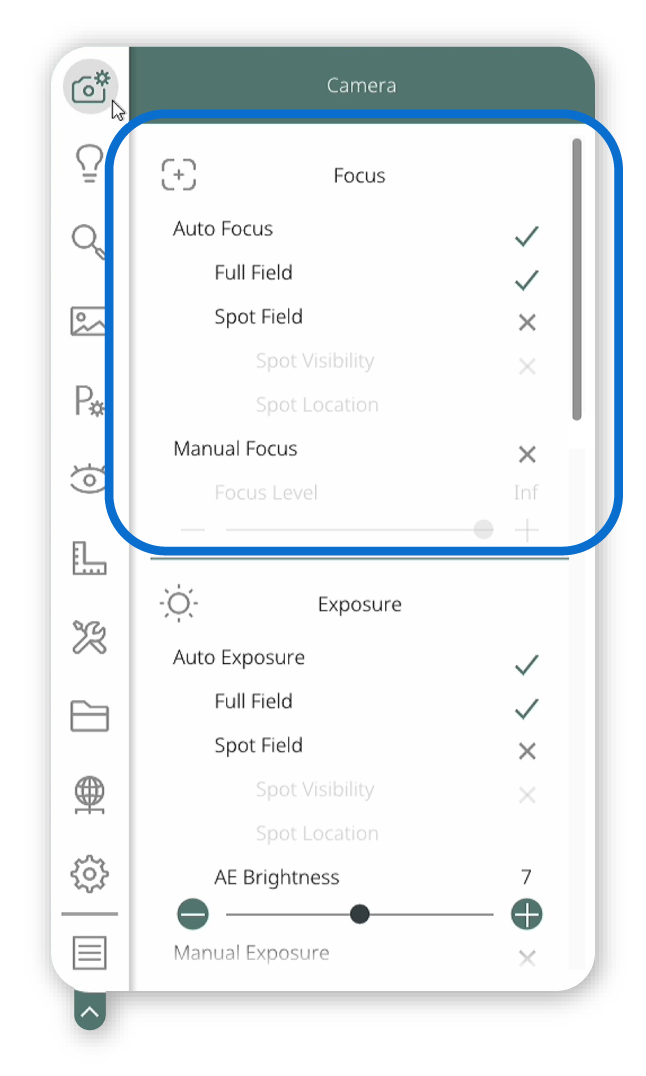

초점

자동 초점

자동 초점 모드는 최적의 선명도를 위해 이미지의 초점을 자동으로 조정합니다. 선택하면 시스템이 초점 작업을 수행하고 그에 따라 이미지를 업데이트합니다. 자동 초점에는 다음 두 가지 옵션이 있습니다.

전체 영역

전체 영역 자동 초점 모드를 사용하면 이미지 전체의 초점을 자동으로 최적화할 수 있습니다. 활성화되면 시스템이 전체 시야를 분석하고 전반적인 이미지 선명도가 가장 높아지도록 초점을 조정합니다. 이 모드는 이미지 전체에서 일관된 초점이 필요한 일반적인 이미징 작업에 적합합니다.

스팟 영역

스팟 영역 자동 초점 모드를 사용하면 이미지의 특정 영역 내 초점을 자동으로 최적화할 수 있습니다. 활성화되면 시스템은 사용자가 지정한 스팟 영역을 기준으로 초점을 조정하여 해당 영역의 선명도를 우선합니다. 이미지 내 특정 특징 또는 관심 지점에 정밀한 초점이 필요할 때 유용합니다.

스팟 영역 표시 여부를 켜거나 끌 수 있습니다. 현재 선택된 스팟 영역을 편집하지 않고 확인할 때 유용합니다.

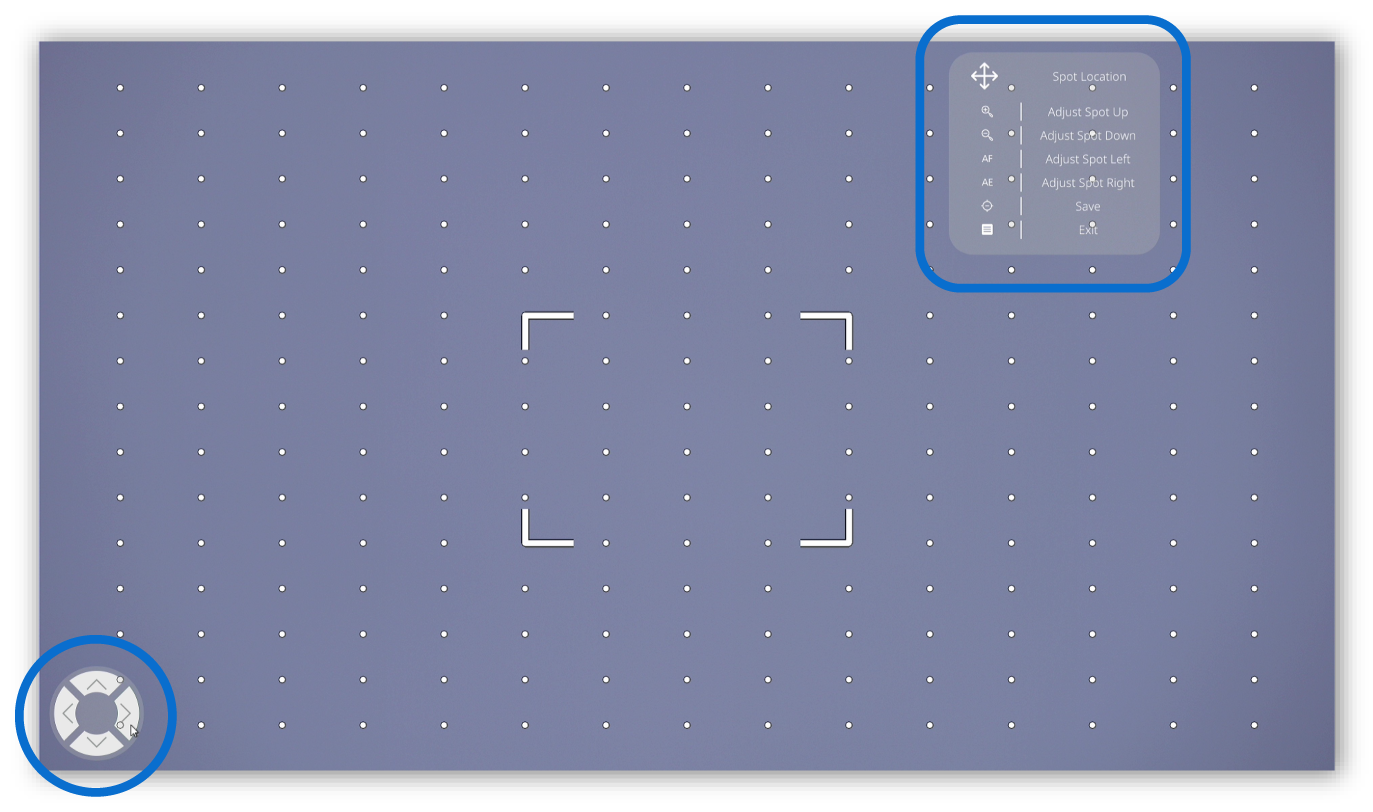

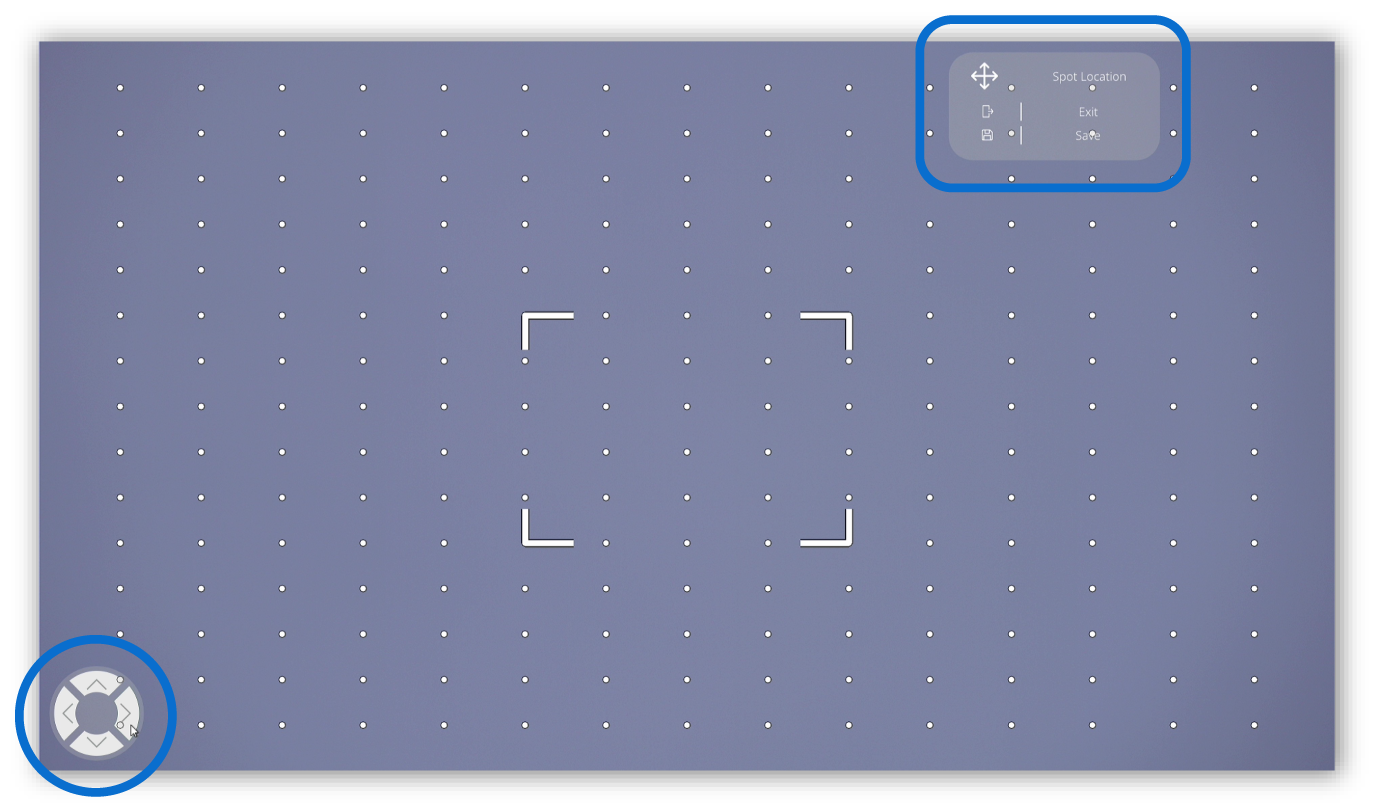

스팟 영역을 다시 정의할 수 있습니다. 이 작업을 시작하면 '특수 모드' 중 하나가 실행됩니다. GUI에 특수 모드 표시기가 나타나며 AURA 터치 버전을 사용하는 경우 터치스크린에 해당 탐색 페이지가 표시됩니다. 아래는 관련 특수 모드 표시기입니다.

• 마우스로 작동하는 메뉴 옵션.

• 키패드로 작동하는 메뉴 옵션.

AURA 터치 패널 GUI에는 자체 제어 기능이 표시됩니다. 탐색 페이지에 대한 자세한 내용은 여기 를 참조하십시오.

수동 초점

수동 초점 모드는 초점 레벨 제어를 사용하여 이미지 초점을 직접 조정할 때 사용합니다. 선택하면 초점 레벨을 높이거나 낮춰 원하는 이미지 선명도를 얻을 수 있습니다. 이 모드는 초점을 정밀하게 제어할 수 있으며 자동 초점으로 원하는 결과를 얻지 못할 때 유용합니다.

초점 레벨은 슬라이더로 조정할 수 있습니다.

선택 가능한 값: 0-inf

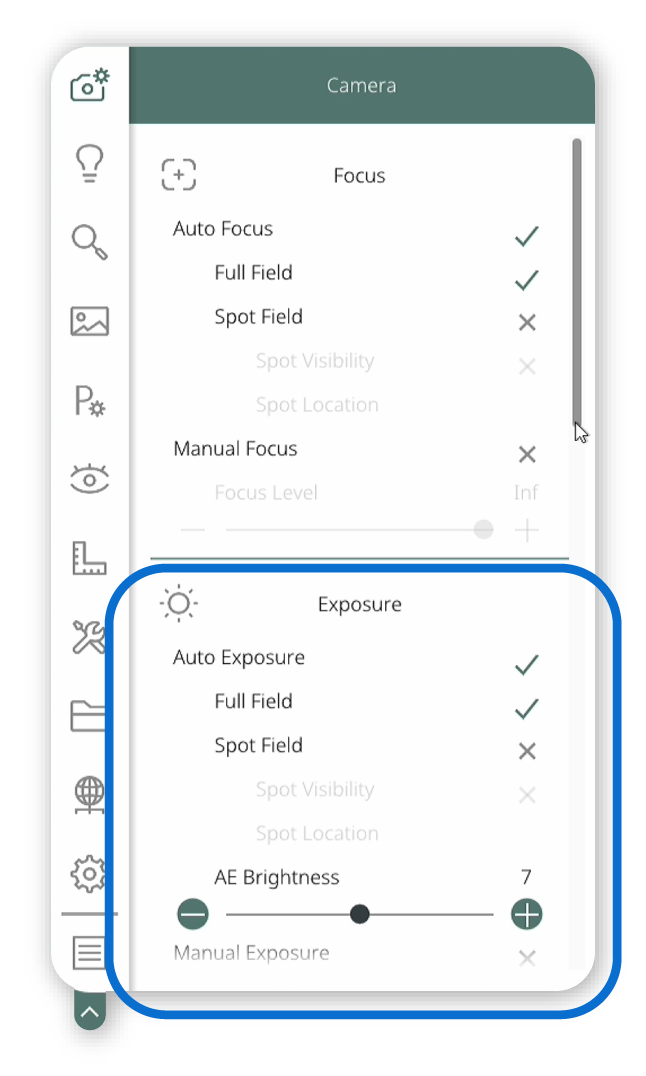

노출

자동 노출

자동 노출 모드는 최적의 밝기와 대비를 위해 이미지 노출을 자동으로 조정할 때 사용합니다. 활성화되면 시스템이 이미지를 분석하고 적절한 조리개, 게인 및 노출 시간 설정을 적용하여 균형 잡힌 결과를 얻습니다. 자동 노출 모드에서는 슬라이더를 사용하여 밝기 레벨을 조정할 수 있습니다. 자동 노출에는 다음 두 가지 옵션이 있습니다.

전체 영역

전체 영역 자동 노출 모드를 사용하면 이미지 전체의 노출을 자동으로 최적화할 수 있습니다. 활성화되면 시스템이 전체 시야를 분석하고 균형 잡힌 이미지 밝기와 디테일을 얻도록 노출을 조정합니다. 이 모드는 장면 전체의 가시성이 필요한 일반적인 이미징 작업에 적합합니다.

자동 노출 밝기 레벨은 슬라이더로 조정할 수 있습니다.

선택 가능한 값: 0-14

스팟 영역

스팟 영역 자동 노출 모드를 사용하면 이미지의 특정 영역 내 노출을 자동으로 최적화할 수 있습니다. 활성화되면 시스템은 사용자가 지정한 스팟 영역을 기준으로 노출을 조정하여 해당 영역의 밝기와 디테일을 우선합니다. 주변 이미지와 다른 노출 조건이 필요한 관심 영역이 있을 때 유용합니다.

자동 노출 밝기 레벨은 슬라이더로 조정할 수 있습니다.

선택 가능한 값: 0-14

스팟 영역 표시 여부를 켜거나 끌 수 있습니다. 현재 선택된 스팟 영역을 편집하지 않고 확인할 때 유용합니다.

스팟 영역을 다시 정의할 수 있습니다. 이 작업을 시작하면 '특수 모드' 중 하나가 실행됩니다. GUI에 특수 모드 표시기가 나타나며 AURA 터치 버전을 사용하는 경우 터치스크린에 해당 탐색 페이지가 표시됩니다. 아래는 관련 특수 모드 표시기입니다.

• 마우스로 작동하는 메뉴 옵션.

• 키패드로 작동하는 메뉴 옵션.

탐색 페이지에 대한 자세한 내용은 여기 를 참조하십시오.

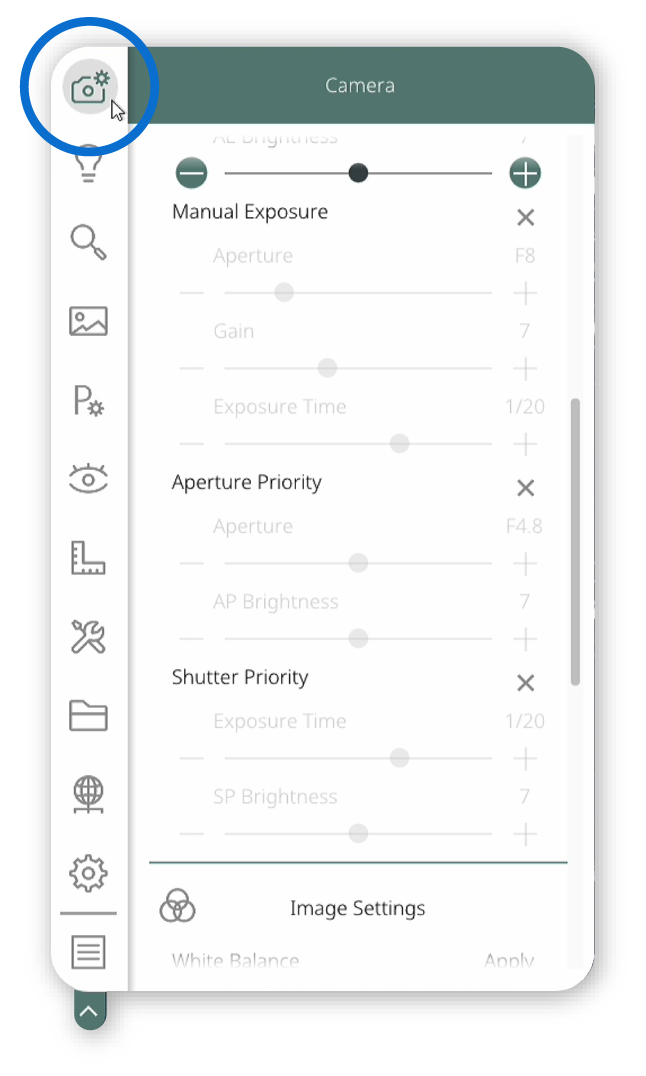

수동 노출

수동 노출 모드를 사용하면 이미지 노출 설정을 직접 조정할 수 있습니다. 선택하면 조리개, 게인 및 노출 시간을 조정하여 노출을 제어할 수 있습니다. 이러한 설정은 개별적으로 또는 함께 사용하여 원하는 이미지 밝기와 품질을 얻을 수 있습니다. 수동 노출 모드는 정밀한 제어를 제공하며 자동 노출로 원하는 결과를 얻지 못할 때 유용합니다.

조리개, 게인 및 노출 시간 값은 각각의 슬라이더로 조정할 수 있습니다.

선택 가능한 조리개 값: F14 - F1.6

선택 가능한 게인 값: 1-17

선택 가능한 노출 시간 값: 1/10000 - 1/1

조리개 우선

조리개 우선 모드를 사용하면 조리개 설정을 고정한 상태에서 이미지 노출을 제어할 수 있습니다. 선택하면 조리개와 원하는 밝기 레벨이 설정되고 시스템이 지정된 밝기를 얻도록 게인과 노출 시간을 자동으로 조정합니다. 렌즈로 들어오는 빛의 양을 제어하거나 특정 피사계 심도를 유지하는 것이 주요 요구 사항일 때 유용합니다.

조리개 및 AP 밝기 값은 각각의 슬라이더로 조정할 수 있습니다.

선택 가능한 조리개 값: F14 - F1.6

선택 가능한 AP 밝기 값: 0-14

셔터 우선

셔터 우선 모드를 사용하면 노출 시간을 고정한 상태에서 이미지 노출을 제어할 수 있습니다. 선택하면 노출 시간 과 원하는 밝기 레벨이 설정되고 시스템이 지정된 밝기를 얻도록 조리개와 게인을 자동으로 조정합니다. 움직임으로 인한 흐림을 제어하거나 특정 노출 시간을 유지하는 것이 주요 요구 사항일 때 유용합니다.

노출 시간 및 SP 밝기 값은 각각의 슬라이더로 조정할 수 있습니다.

선택 가능한 노출 시간 값: 1/10000 - 1/1

선택 가능한 AP 밝기 값: 0-14

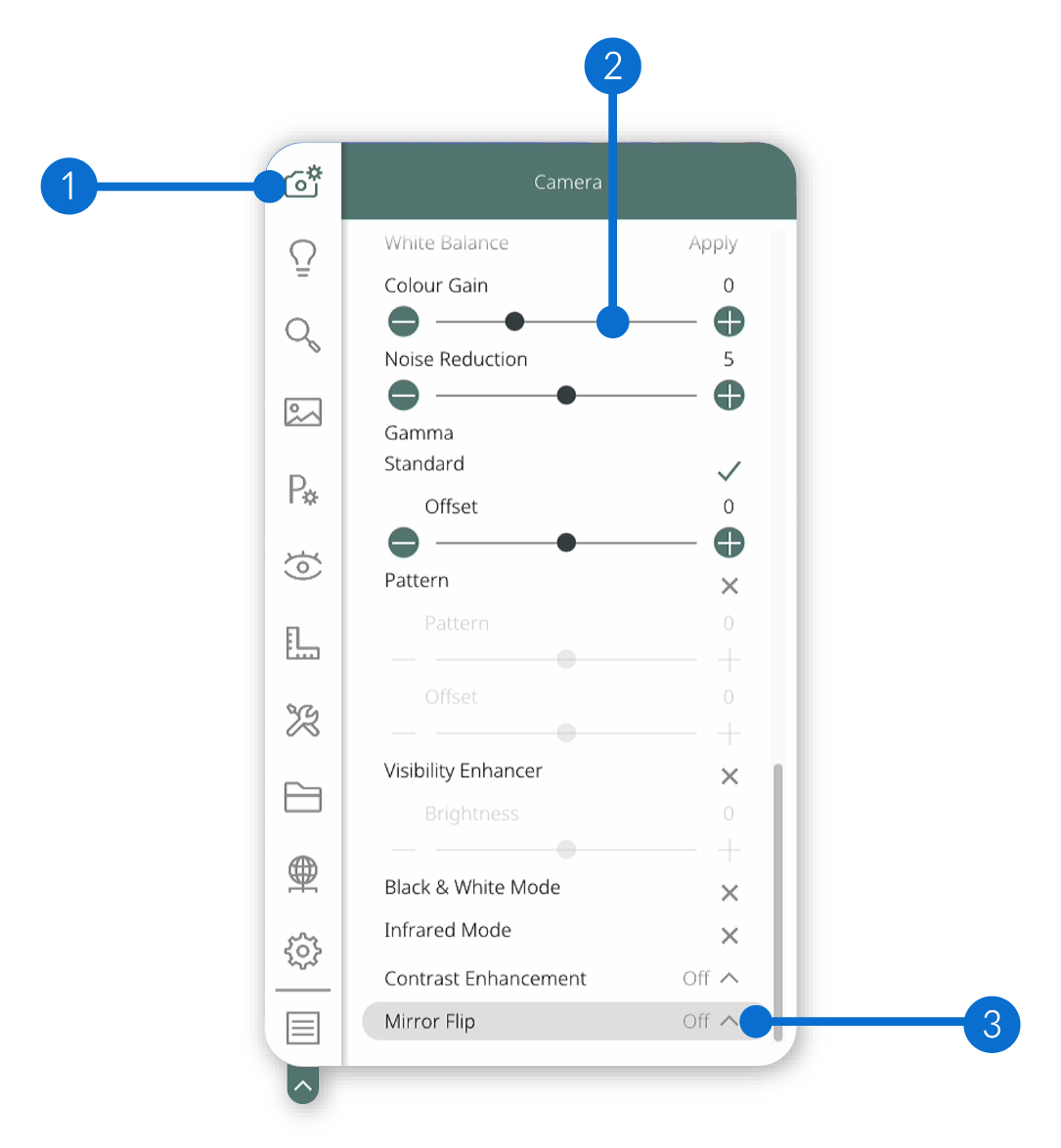

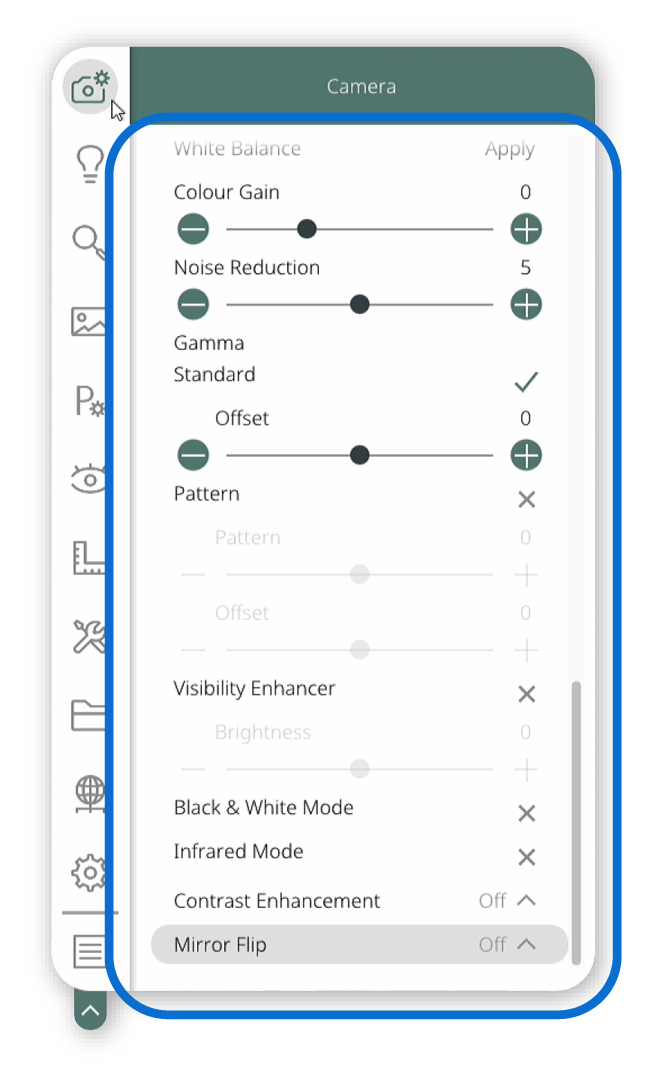

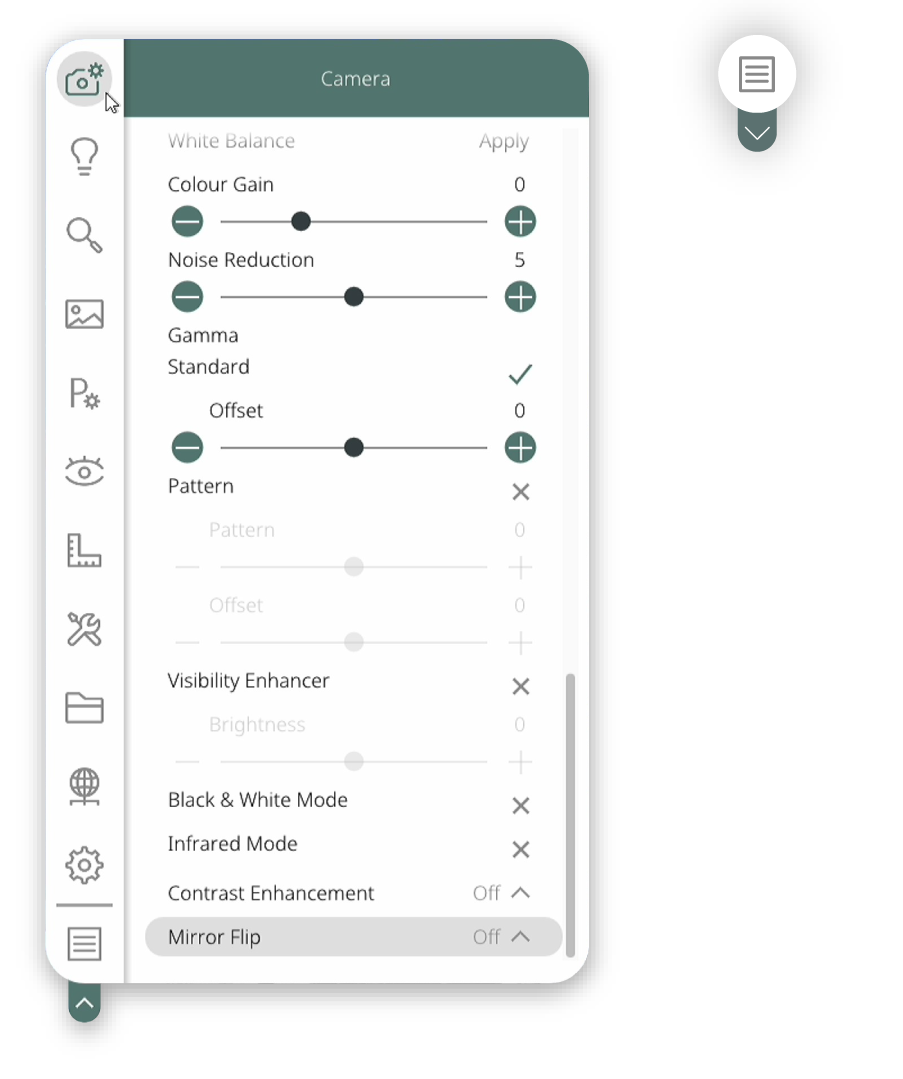

이미지 설정

화이트 밸런스

화이트 밸런스는 다양한 조명 조건에서 색상이 자연스럽게 보이도록 이미지의 색 균형을 조정합니다. 올바른 화이트 밸런스는 광원의 색온도 변화에 대응하여 정확한 색 재현을 유지하는 데 도움이 됩니다.

화이트 밸런스는 실행 작업입니다.

• '적용'을 누릅니다.
• '화이트 밸런스 진행 중...'이라는 팝업 메시지가 나타납니다.
• 완료되면 메시지가 사라지고 짧은 신호음이 두 번 울립니다.

색상 게인

색상 게인은 이미지 내 색상의 강도와 채도를 조정합니다. 색상 게인을 높이면 색상이 더욱 선명해지고, 낮추면 더욱 차분하게 표시됩니다.

설정은 색상 게인 슬라이더로 조정할 수 있습니다.

선택 가능한 색상 게인 레벨 값: -4-10

노이즈 감소

노이즈 감소는 특히 저조도 조건이나 높은 게인 설정을 사용할 때 눈에 보이는 이미지 노이즈와 입자를 줄입니다. 노이즈 감소 설정을 높이면 이미지가 더 부드러워지고, 낮은 설정은 미세한 이미지 디테일을 보존합니다.

노이즈 감소는 슬라이더로 조정할 수 있습니다.

선택 가능한 노이즈 감소 레벨 값: 0-10

감마

감마를 조정하면 절대적인 검정과 흰색은 그대로 유지하면서 카메라 이미지의 중간 톤이 인식되는 방식이 변경됩니다.

표준

표준 감마 곡선을 기준으로 감마를 조정할 수 있습니다.

감마 오프셋은 슬라이더로 조정할 수 있습니다.

선택 가능한 감마 오프셋 값: -4-4

직선

직선 감마 곡선을 기준으로 감마를 조정할 수 있습니다.

감마 오프셋은 슬라이더로 조정할 수 있습니다.

선택 가능한 감마 오프셋 값: -4-4

패턴

표준과 다른 패턴 감마 곡선을 기준으로 감마를 조정할 수 있습니다.

감마 오프셋은 슬라이더로 조정할 수 있습니다.

선택 가능한 감마 오프셋 값: -5-5

가시성 향상

가시성 향상 설정은 대비를 적응적으로 조정하고 그림자를 밝게 하여 밝은 영역을 과다 노출하지 않으면서 이미지의 어두운 영역을 표시합니다. 어두운 그림자가 있는 영역을 검사할 때 유용합니다.

가시성 향상은 슬라이더로 조정할 수 있습니다.

선택 가능한 노이즈 감소 레벨 값: -3-3

흑백 모드

흑백 모드를 사용하면 색상 정보 없이 이미지를 표시할 수 있습니다. 활성화되면 시스템이 라이브 뷰를 그레이스케일로 변환하여 대비, 밝기 및 구조적 디테일을 강조합니다. 색상이 필요하지 않고 특징의 시각적 선명도 향상이 필요한 경우에 유용합니다.

모드를 켜거나 끌 수 있습니다.

와이드 다이내믹 레인지

이 설정은 1080p 버전에서만 사용할 수 있습니다.

매우 밝은 영역과 매우 어두운 영역이 함께 있는 장면에서 이미지 디테일을 향상하려면 와이드 다이내믹 레인지 모드를 활성화합니다. 이 기능은 그림자와 하이라이트 영역의 가시성을 향상하여 대비가 높은 피사체의 이미지 정보를 보존하는 데 도움이 됩니다.

모드를 켜거나 끌 수 있습니다.

적외선 모드

적외선 모드를 활성화하면 카메라의 감도를 가시광선 스펙트럼 이상으로 확장할 수 있습니다. 활성화하면 내부 적외선 필터가 제거되어 적외선 파장을 캡처할 수 있습니다. 이미지는 가시광선과 적외선 정보를 모두 포함하도록 단색으로 표시됩니다. 적외선만 이미징하려면 호환되는 IR 투과 필터(IR720)를 대물 렌즈에 장착할 수 있습니다.

모드를 켜거나 끌 수 있습니다.

대비 향상

대비 향상을 사용하면 표시되는 카메라 피드의 대비 수준을 조정할 수 있습니다. 이 기능은 끄기, 낮음, 중간 및 높음의 네 가지 옵션을 제공합니다.

드롭다운 메뉴에서 옵션을 전환합니다.

미러 플립

미러 플립을 사용하면 표시되는 이미지의 방향을 변경할 수 있습니다. 이 기능은 다음 네 가지 옵션을 제공합니다.

• 끄기 - 이미지가 원래 방향으로 표시됩니다.
• 가로 - 이미지를 좌우로 뒤집습니다.
• 세로 - 이미지를 상하로 뒤집습니다.
• 둘 다 - 가로 및 세로 뒤집기를 모두 적용합니다. 사용자 선호도 또는 특정 보기 요구 사항에 맞게 표시 방향을 조정할 때 유용합니다.

드롭다운 메뉴에서 옵션을 전환합니다.

조명

표면 조명

링 라이트

링 라이트는 UV 통합 기능이 없는 표면 조명을 제공하기 위해 AURA 베이스에 장착하는 조명 액세서리입니다. 장착 방법에 대한 자세한 내용은 여기를 참조하십시오.

링 라이트를 켜거나 끌 수 있습니다.

조명 밝기는 슬라이더로 조정할 수 있습니다.

링 라이트 백색

링 라이트 백색은 표준 조명과 UV 조명이 모두 통합된 표면 조명을 제공하기 위해 AURA 베이스에 장착하는 조명 액세서리입니다. 장착 방법에 대한 자세한 내용은 여기를 참조하십시오. 링 라이트 백색은 이 액세서리의 비 UV 부분 조정을 의미합니다.

링 라이트 백색을 켜거나 끌 수 있습니다.

조명 밝기는 슬라이더로 조정할 수 있습니다.

링 라이트 UV

링 라이트 UV는 표준 조명과 UV 조명이 모두 통합된 표면 조명을 제공하기 위해 AURA 베이스에 장착하는 조명 액세서리입니다. 장착 방법에 대한 자세한 내용은 여기를 참조하십시오. 링 라이트 UV는 이 액세서리의 UV 부분 조정을 의미합니다.

UV 조명은 형광성 컨포멀 코팅, 플럭스 잔류물, 오염 및 균열을 감지하는 데 유용할 수 있습니다.

링 라이트 UV를 켜거나 끌 수 있습니다.

조명 밝기는 슬라이더로 조정할 수 있습니다.

사분면 제어

모든 표면 조명 옵션은 사분면으로 제어할 수 있으며, 조명 링의 각 영역을 독립적으로 켜고 끌 수 있습니다. 이 기능은 전면, 왼쪽, 오른쪽 및 후면의 네 가지 옵션을 제공합니다.

사분면을 켜거나 끌 수 있습니다.

스테이지 하부 조명

스테이지 하부 조명

스테이지 하부 조명은 AURA 스탠드에 장착하는 조명 액세서리로, 피사체 아래에서 조명을 비출 수 있습니다. 장착 방법에 대한 자세한 내용은 여기를 참조하십시오.

스테이지 하부 조명을 켜거나 끌 수 있습니다.

조명 밝기는 슬라이더로 조정할 수 있습니다.

배율

배율 설정

모니터 크기 모드

모니터 크기는 자동 및 수동의 두 가지 방법으로 지정할 수 있습니다.

자동

자동 모니터 크기 모드를 사용하면 AURA 시스템이 사용 중인 모니터를 식별하는 가장 쉬운 방법입니다.

이 옵션을 켜거나 끌 수 있습니다.

수동

수동 모니터 크기 모드는 모니터가 인식되지 않거나 일반적이지 않은 크기일 때 유용합니다.

이 옵션을 켜거나 끌 수 있습니다.

수동 모드를 켜면 활성화되는 슬라이더로 크기를 조정합니다.

렌즈 선택

AURA 베이스에 장착된 확대 렌즈를 선택합니다. 다양한 애플리케이션에 맞게 자주 변경할 수 있습니다. 장착 지침은 여기 를 참조하십시오.

렌즈 선택은 드롭다운 메뉴에서 설정합니다. 다음 옵션을 사용할 수 있습니다.

• 자동 감지 - 시스템이 렌즈에 내장된 고유 ID PCB를 감지하고 값을 표시합니다.
• 특정 렌즈 배율: x0.45, x0.62, x1.0, x1.5, x2.0, 360 Viewer, 2D, 3D, 4D, 5D, 5x Micro. 10x Micro, 기타

디지털 줌

AURA는 광학 줌과 디지털 향상 기능을 모두 사용할 수 있습니다.

디지털 줌 선택은 드롭다운 메뉴에서 설정합니다. 다음 옵션을 사용할 수 있습니다.

• 끄기 - AURA가 광학 줌만 사용하도록 제한됩니다.
• x2 켜기 - AURA가 최대 x2 디지털 줌까지 확대하도록 제한됩니다.
• x12 켜기 - AURA가 최대 x12 디지털 줌까지 확대하도록 제한됩니다.

최적 영역

최적 영역은 설정된 렌즈에서 발생하는 비네팅을 줄이기 위해 최소 줌을 제한하는 기능입니다. 전체 영역에서는 렌즈의 전체 줌 범위를 사용할 수 있습니다.

이 옵션을 켜거나 끌 수 있습니다.

줌 대상

줌 자체를 실행하지 않고 알려진 시스템 배율을 설정할 수 있습니다. 다음에 검사해야 하는 특정 특징이 있지만 즉시 실행할 필요가 없을 때 유용합니다.

슬라이더를 사용하여 '줌 대상' 기능을 설정합니다. 원하는 값을 실행해야 할 때 '적용'을 누릅니다.

참고: 다른 설정 제한으로 인해 원하는 값을 충족하지 못할 수 있습니다. 줌 범위, 디지털 줌 설정, 최적 영역 설정, 줌 제한 설정).

줌 제한

줌 제한 기능은 시스템의 최소 및 최대 배율 값을 정의하여 사용 가능한 줌 범위를 제한합니다.

이 모드를 켜거나 끌 수 있습니다.

최소 및 최대 줌 값은 슬라이더로 조정할 수 있습니다.

미디어

미디어 버튼

미디어 버튼은 AURA 제품의 여러 위치에 표시되는 빠른 키 버튼입니다. 기계식 버튼 AURA, 터치 패널 AURA 및 기본 GUI의 오른쪽 상단에 각각 하나씩 있습니다. 일반적인 작업에 대한 구성 가능한 바로 가기를 제공합니다.

미디어 버튼에 다음 기능을 지정할 수 있습니다.

• 이미지 캡처 - 화면 이미지가 저장됩니다.
• 다른 이름으로 이미지 캡처 - 파일 이름을 변경할 수 있는 팝업과 함께 화면 이미지가 저장됩니다.
• 이미지 고정 - 카메라의 이미지 피드가 고정되며 이동/줌 및 메뉴 작업은 계속 사용할 수 있습니다.
• 비디오 녹화 - 화면 비디오 녹화를 시작하고 중지할 수 있습니다.

기계식 버튼 AURA:

터치스크린 AURA:

이미지 캡처

이미지 고정/고정 해제

화면 이미지를 고정하거나 고정을 해제할 수 있습니다.

이미지 고정/고정 해제는 실행 작업이며, 이 작업을 시작하면 '특수 모드' 중 하나가 실행됩니다. GUI에 특수 모드 표시기가 나타나며 AURA 터치 버전을 사용하는 경우 터치스크린에 해당 탐색 페이지가 표시됩니다. 아래는 관련 특수 모드 표시기입니다.

• 마우스로 작동하는 메뉴 옵션.

• 키패드로 작동하는 메뉴 옵션.

탐색 페이지에 대한 자세한 내용은 여기 를 참조하십시오.

이미지 캡처

시스템에서 정의한 파일 이름으로 카메라 피드 이미지를 저장할 수 있습니다.

이미지 캡처는 실행 작업입니다.

• '이미지 캡처'를 누릅니다.
• '내부 메모리에 이미지 저장 중'이라는 팝업 메시지가 나타납니다.
• 완료되면 'xxxx라는 이름으로 이미지 저장됨'이라는 팝업 메시지가 나타납니다.

다른 이름으로 이미지 캡처

카메라 피드 이미지를 저장하면서 즉시 고유한 파일 이름을 지정할 수 있습니다.

다른 이름으로 이미지 캡처는 실행 작업입니다.

• '다른 이름으로 이미지 캡처'를 누릅니다.
• 파일 탐색기가 나타나면 올바른 폴더로 이동합니다.
• 파일 위치를 선택하면 'xxxx에 이미지 저장 중'이라는 팝업 메시지가 나타납니다.
• 완료되면 'xxxx라는 이름으로 이미지 저장됨'이라는 팝업 메시지가 나타납니다.

기본 저장 위치

기본적으로 이미지가 저장되는 저장 장치를 지정합니다.

기본 저장 위치는 다음 옵션 중에서 전환할 수 있습니다.

• USB - AURA에 삽입된 USB 메모리에 저장합니다.
• 내부 메모리 - AURA 내부 메모리에 저장합니다(64GB - 1080p 버전, 128GB - 4K 버전).
• 네트워크 위치 - 네트워크 연결이 구성된 경우 네트워크 위치에 저장합니다.

파일 형식

이미지를 저장할 때 PNG 또는 JPG 파일 형식을 선택할 수 있습니다.

파일 형식 선택은 드롭다운 메뉴에서 전환할 수 있습니다.

기본 파일 이름

이미지 캡처에서 저장할 기본 파일 이름을 설정할 수 있습니다.

기본 파일 이름은 기본값과 사용자 정의 값 사이에서 전환할 수 있습니다.

사용자 정의를 켜면 사용자 파일 이름 옵션이 나타납니다.

사용자 파일 이름을 변경할 수 있습니다. 다음 작업을 수행합니다.

• '사용자 파일 이름'을 누릅니다.

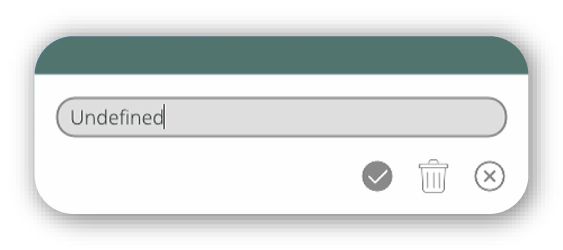

• 비밀번호를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 비밀번호를 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

타임스탬프

추적성을 위해 저장된 이미지에 타임스탬프를 표시할지 선택할 수 있습니다.

타임스탬프를 켜거나 끌 수 있습니다.

스케일 바

배율 및 크기에 대한 시각적 기준을 제공하기 위해 저장된 이미지에 오버레이됩니다. 사용자가 치수 보정을 수행하지 않아도 작동합니다.

스케일 바 계산은 다음 시스템 매개변수를 기반으로 합니다.

• 현재 줌 레벨.
• 감지되었거나 선택된 렌즈 유형(대물 렌즈).
• 카메라 유형(센서 크기 및 해상도).

스케일 바를 켜거나 끌 수 있습니다.

GUI 포함

이미지 캡처 시 GUI 요소의 표시 여부를 설정할 수 있습니다.

GUI 포함 여부를 켜거나 끌 수 있습니다.

워터마크

캡처한 이미지 위에 워터마크 이미지를 표시할지 설정할 수 있습니다. 워터마크는 PNG 형식이어야 합니다.

워터마크 파일을 선택하려면 '파일 선택'을 누르면 파일 관리자 팝업이 실행됩니다.

선택하면 파일 이름이 표시됩니다.

프리셋

단축키

단축키는 AURA의 기계식 버튼 버전에 있는 '1', '2', '3'으로 표시된 3개의 버튼을 의미합니다. 각 단축키는 10개의 프리셋 슬롯 중 하나 또는 “없음”으로 지정할 수 있습니다.

단축키 1-3

프리셋 1~10을 단축키 1~3에 지정할 수 있습니다. 일반적으로 사용하는 시스템 설정을 빠르고 편리하게 적용할 때 유용합니다.

지정된 프리셋은 드롭다운 메뉴에서 설정합니다.

프리셋

프리셋은 시스템 설정을 미리 정의하여 하나의 구성으로 저장하고 적용할 수 있는 모음입니다. 프리셋을 사용하면 개별 설정을 수동으로 조정하지 않고도 일반적으로 사용하는 시스템 구성을 빠르게 전환할 수 있습니다.

프리셋 1-10

시스템에는 최대 10개의 프리셋을 저장할 수 있습니다. 활성화된 프리셋은 프리셋 이름 오른쪽의 녹색 체크 표시 와 프리셋 GUI 기능에 표시됩니다. 각 프리셋은 다음 5개 옵션이 있는 드롭다운 메뉴입니다.

• 적용 - 슬롯 1~10에 저장된 해당 프리셋을 적용합니다.
• 저장 - 현재 시스템 설정을 슬롯 1~10에 저장합니다.
• 가져오기 - 파일 관리자를 열어 저장된 프리셋을 선택합니다.
• 내보내기 - 파일 관리자를 열어 현재 프리셋을 저장합니다.
• 지우기 - 해당 프리셋 슬롯에서 현재 저장된 시스템 구성을 삭제합니다.

검사

주석

주석 기능을 사용하면 이미지에 그래픽 및 텍스트 기반 마크업을 추가, 편집 및 관리하여 정보를 강조하거나 식별하거나 전달할 수 있습니다.

주석 도구 모음

주석 도구 모음에는 다양한 주석 기능이 포함되어 있습니다. 현재 선택된 주석 도구는 명확하게 강조 표시되며 인터페이스에는 주석 모드의 활성화 또는 비활성화 여부가 표시됩니다.

도구 모음을 켜거나 끌 수 있습니다.

도구 모음 기능

선택 모드

왼쪽 클릭으로 하나 이상의 주석을 선택합니다. 또는 왼쪽 버튼을 누른 상태로 여러 주석 위로 드래그한 후 놓으면 경계 상자 안의 모든 주석을 선택할 수 있습니다. 선택한 항목을 편집, 이동 또는 삭제할 수 있습니다.

도형 주석 그리기

다음 주석 도형을 사용할 수 있습니다.

• 화살표
• 선
• 원
• 사각형
• 각도 기준
• 자동 라벨
• 자동 치수

도형을 만들려면 필요한 도구를 선택한 다음 이미지에서 클릭하고 드래그합니다.

도형에 라벨도 추가할 수 있습니다.

텍스트 주석

텍스트 도구를 선택하고 필요한 위치를 클릭한 다음 키보드로 텍스트를 입력하여 이미지에 텍스트를 추가할 수 있습니다.

주석 편집

기존 주석은 만든 후에도 수정할 수 있습니다. 지원되는 편집 기능은 다음과 같습니다.

• 주석 이동
• 주석 크기 조정
• 해당하는 경우 주석 회전
• 색상, 선 두께 및 텍스트 내용과 같은 주석 속성 변경

주석 이동, 크기 조정 또는 삭제

주석을 개별적으로 선택하여 편집하거나 삭제할 수 있습니다. 선택한 주석은 삭제 기능을 사용하여 이동, 크기 조정 또는 제거할 수 있습니다.

주석 색상 변경

선, 도형 및 텍스트의 색상을 변경할 수 있습니다. 하나 이상의 주석을 선택하고 색상 탭을 클릭한 다음 미리 정의된 고대비 색상 견본에서 새 색상을 선택합니다.

선 두께 변경

표시에 맞게 선과 도형 테두리의 두께를 조정할 수 있습니다. 현재 해상도에서 지원되는 범위 내에서 선 두께를 설정할 수 있습니다.

글꼴 크기 변경

가독성을 높이고 표시 요구 사항에 맞게 텍스트 주석의 크기를 조정할 수 있습니다. 텍스트를 선택하면 도구 모음이 텍스트 도구 모음으로 변경되고 크기를 변경할 수 있습니다.

주석이 포함된 이미지 캡처 및 저장

모든 주석이 이미지에 영구적으로 렌더링된 상태로 이미지를 캡처하고 저장할 수 있습니다. 저장된 파일에는 원본 이미지와 표시되는 모든 주석이 하나의 이미지로 결합되어 포함됩니다.

기능

주석 도구 모음에는 치수 도구 모음의 기능도 포함되어 있습니다. 자세한 내용은 여기 를 참조하십시오.

오버레이

오버레이 기능을 사용하면 사용자가 만든 오버레이 이미지를 현재 비디오 피드 위에 표시할 수 있습니다. 이미지를 저장할 수 있는 오버레이 슬롯은 3개이며, 각 슬롯을 활성화하거나 비활성화할 수 있습니다.

오버레이 1~3

GUI 메뉴를 사용하여 PNG 형식의 이미지를 가져와 저장할 수 있습니다. 파일 선택 절차는 다음과 같습니다.

• '파일 선택'을 누릅니다.
• 파일 탐색기가 나타나면 해당 폴더로 이동합니다.
• 파일 위치를 선택하면 '슬롯 xxxx에 오버레이 가져오는 중'이라는 팝업 메시지가 나타납니다.
• 완료되면 '오버레이를 성공적으로 가져왔습니다'라는 팝업 메시지가 나타납니다.
• 그런 다음 메뉴에 '선택한 파일' 표시 이름이 나타납니다.

배율 조정 동작은 확대/축소에 따라 배율을 조정하거나 확대/축소 시 배율을 조정하지 않도록 설정할 수 있습니다.

해당 오버레이 슬롯에서 선택한 파일을 제거하려면 '파일 지우기'를 누릅니다.

각 오버레이를 켜거나 끌 수 있습니다.

비교

비교 기능을 사용하면 특정 이미지를 시스템으로 가져와 저장한 후 현재 비디오 피드와 비교할 수 있습니다.

참고: 이 기능은 마우스 모드에서만 사용할 수 있습니다.

비교 1~3

비교 이미지는 최대 3개의 슬롯에 가져와 저장할 수 있습니다. 이미지 가져오기 절차는 다음과 같습니다.

• '파일 선택'을 누릅니다.
• 파일 탐색기가 나타나면 해당 폴더로 이동합니다.
• 선택한 파일을 확인하거나 취소하면 팝업 상자가 닫힙니다.
• 그런 다음 메뉴에 '선택한 파일' 표시 이름이 나타납니다.

해당 오버레이 슬롯에서 선택한 파일을 제거하려면 '파일 지우기'를 누릅니다.

비교 방법은 라이브 피드와 비교 이미지를 번갈아 표시하는 것입니다. 펄스 켜기 및 펄스 끄기 시간은 0.25~2.5초 범위에서 설정할 수 있습니다.

각 비교 기능을 켜거나 끌 수 있습니다. 한 번에 하나의 비교 슬롯만 활성화할 수 있습니다.

십자선

이 기능은 라이브 이미지에 고정된 기준 십자선 표시를 보여 주어 시편의 중앙 맞춤, 정렬, 특징 식별 및 반복 검사를 지원합니다.

십자선

십자선 기능은 끄기, 켜기(짧게) 또는 켜기(길게)로 설정할 수 있습니다.

색상

미리 정해진 고대비 색상 팔레트에서 십자선 색상을 선택할 수 있습니다.

초점 스택

초점 스택 기능은 카메라의 초점 범위 전체에서 여러 이미지를 캡처하고 이를 처리하여 피사계 심도가 실질적으로 향상된 하나의 정지 이미지로 만듭니다. 이 이미지는 저장할 수 있습니다. 시작/종료 초점 지점과 이미지 수를 정의할 수 있습니다.

실행

초점 스택은 다음과 같이 실행합니다.

• '실행'을 누릅니다.
• '초점 스택 이미지 캡처 중 x/10'이라는 팝업 메시지가 나타납니다.
• '초점 스택 처리 중'이라는 두 번째 팝업 메시지가 나타납니다.
• 완료되면 '초점 스택 완료'라는 최종 메시지가 나타납니다.

최소 초점

최소 초점을 사용하면 렌즈에 가장 가까운 물체의 가장 높은 지점에 초점을 설정할 수 있습니다.

최소 초점은 슬라이더로 조정할 수 있습니다.

최대 초점

최대 초점을 사용하면 렌즈에서 가장 먼 물체의 가장 낮은 지점에 초점을 설정할 수 있습니다.

최대 초점은 슬라이더로 조정할 수 있습니다.

이미지 수

이 설정은 초점 스택에서 촬영할 이미지 수를 결정합니다. 이미지 수를 늘리면 처리 시간이 증가하지만 초점 범위 전체에서 더 높은 선명도를 얻을 수 있습니다.

이미지 수는 슬라이더로 조정할 수 있습니다.

재설정

초점 스택 설정을 재설정하고 라이브 피드백으로 돌아갑니다.

치수 측정

치수 측정

치수 측정 도구 모음은 주석 도구 모음과 기능을 공유하므로 이를 켜거나 끄면 주석 도구 모음과 동일한 도구 모음이 표시됩니다.

치수 도구 모음

도구 모음을 켜거나 끌 수 있습니다.

도구 모음 기능

주석 기능

치수 도구 모음에는 주석 도구 모음의 기능도 포함되어 있습니다. 자세한 내용은 여기 를 참조하십시오.

치수 기능

도형에 X 및 Y 치수를 자동으로 표시할 수 있습니다. 이 기능은 관심 있는 특징의 크기를 식별하는 데 유용합니다.

이 기능은 켜거나 끌 수 있습니다.

단위

시스템 단위를 선택할 수 있습니다.

드롭다운 메뉴를 사용하여 옵션을 전환합니다.

사용 가능한 옵션은 센티미터(cm), 밀리미터(mm), 마이크로미터(μm), 인치, thou 및 1/10 단위입니다.

치수 도구 모음

도구 모음을 켜거나 끌 수 있습니다.

보정 영역 가이드

보정 영역을 켜거나 끌 수 있습니다.

십자선 측정

십자선 측정 기능을 사용하면 화면의 서로 다른 위치에 두 개의 십자선을 설정할 수 있으며, 하단에 X, Y 및 D 치수의 실시간 측정값이 표시됩니다.

십자선 측정 도구를 켜거나 끌 수 있습니다.

• 마우스 기반 메뉴 옵션.

• 키패드 기반 메뉴 옵션.


십자선 측정 도구는 여기에서 조정할 수 있습니다. 이 작업은 '특수 모드'를 활성화하며, 사용 중인 상호 작용 모드(키패드, 마우스 또는 터치)에 따라 도구 사용 방법을 안내하는 고유한 범례가 나타납니다.

보정

보정 기능을 사용하면 치수가 알려진 기준 특징을 사용하여 시스템의 측정을 정확하게 설정할 수 있습니다.

보정은 작업 항목이며, 이 작업을 시작하면 '특수 모드' 중 하나가 활성화됩니다. GUI에 특수 모드 표시기가 나타나며, AURA의 터치 버전을 사용하는 경우 터치스크린에 해당 탐색 페이지가 표시됩니다. 아래는 관련 특수 모드 표시기입니다.

• 마우스 기반 메뉴 옵션.

• 키패드 기반 메뉴 옵션.

보정 지점 재설정

시스템 보정과 관련된 모든 정보를 삭제합니다. 치수 측정 기능을 사용하려면 시스템을 다시 보정해야 합니다.

렌즈

시스템이 보정되었을 때의 상태에 대한 세부 정보를 표시합니다.

유틸리티

감독자 모드

감독자 모드에서는 AURA 설정 메뉴 전체에서 특정 기능을 잠그거나 잠금 해제할 수 있습니다. 이 기능은 설정이 실수로 또는 권한 없이 변경되는 것을 방지하는 데 유용합니다.

감독자 모드

감독자 모드를 켜거나 끌 수 있습니다.

감독자 모드가 꺼져 있으면 감독자 구성과 관계없이 모든 기능이 잠금 해제됩니다.

암호 설정/변경

이 설정을 변경하려면 암호를 입력할 수 있습니다.

암호를 변경할 수 있습니다. 절차는 다음과 같습니다.

• '암호 설정'을 누릅니다.

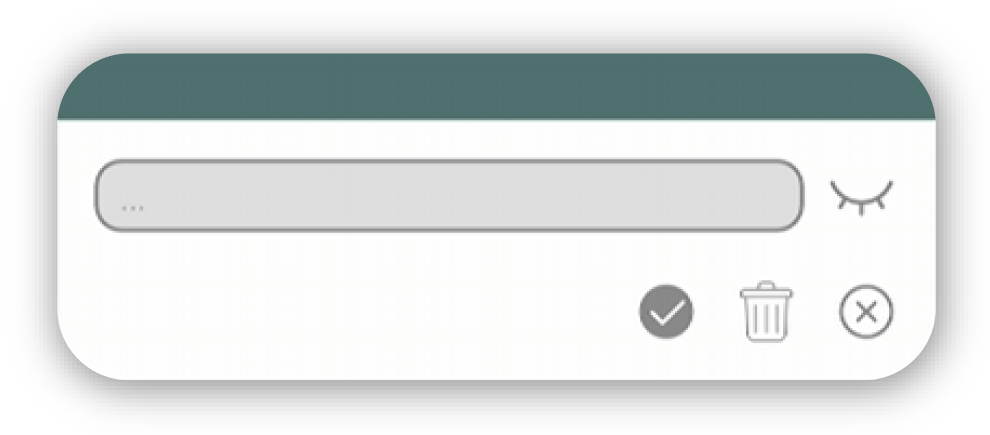

• 암호를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 입력한 내용을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

구성

구성 설정에서는 잠그거나 잠금 해제할 기능을 선택할 수 있습니다.

잠금/잠금 해제 기능을 변경할 수 있습니다. 절차는 다음과 같습니다.

• '기능 설정'을 누릅니다.
• 기능을 선택하거나 선택 해제할 수 있는 팝업이 나타납니다.
• 잠긴 기능은 닫힌 자물쇠 아이콘으로, 잠금 해제된 기능은 열린 자물쇠 아이콘으로 표시됩니다.
• 선택 내용을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

파일 관리자

파일 관리자

이 기능을 사용하면 파일 탐색기 위젯에 액세스할 수 있습니다. 파일 관리자에는 파일 탐색기 탐색을 지원하는 여러 기능이 있습니다.

❶ 한 단계 상위 디렉터리로 이동합니다.

❷ 새로 고칩니다.

❸ 새 디렉터리를 만듭니다.

❹ 선택한 항목의 이름을 변경합니다.

❺ 선택한 항목을 삭제합니다.

❻ 선택한 항목을 잘라냅니다.

❼ 선택한 항목을 복사합니다.

❽ 이미지 미리 보기를 전환합니다.

파일을 선택하고 복사 ❼ 를 누르면 다음 옵션이 나타납니다.

❾ 선택한 항목을 디렉터리에 붙여넣습니다.

❿ 현재 잘라내기/복사 선택을 지웁니다.

연결

Wi-Fi 설정

Wi-Fi 연결을 켜거나 끌 수 있습니다.

Wi-Fi 네트워크

사용 가능한 Wi-Fi 네트워크와 연결된 Wi-Fi 네트워크를 표시하고 선택할 수 있습니다. 절차는 다음과 같습니다.

• 'Wi-Fi 네트워크'를 누릅니다.
• 사용 가능한 Wi-Fi 연결을 선택하거나 선택 해제할 수 있는 팝업이 나타납니다.
• 현재 선택된 Wi-Fi 옵션은 녹색 체크 표시로 나타납니다.
• 각 옵션 옆에 표시되는 Wi-Fi 막대 수로 신호 강도가 표시됩니다.
• 선택 내용을 확인하거나 취소하면 팝업이 닫힙니다.

IP 주소

IP 주소가 값으로 표시됩니다.

핫스팟 설정

핫스팟을 켜거나 끌 수 있습니다.

SSID

'SSID'를 클릭하면 팝업 텍스트 상자를 통해 핫스팟 SSID(네트워크 이름)를 설정할 수 있습니다.

보안

핫스팟 보안 모드를 선택할 수 있습니다. 사용 가능한 보안 모드는 다음과 같습니다.

• WPA2-PSK - 기본값.
• WPA3-PSK - 하드웨어에서 지원하는 경우.
• 개방형 - 암호 없음(경고 메시지 표시).

암호

핫스팟 암호를 변경할 수 있습니다. 절차는 다음과 같습니다.

• '암호'를 누릅니다.

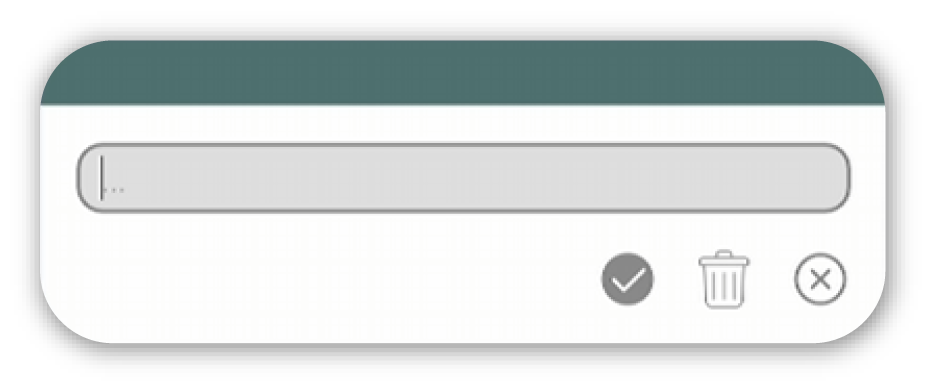

• 새 암호를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 새 암호를 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

Bluetooth 설정

Bluetooth 연결을 켜거나 끌 수 있습니다.

Bluetooth 장치

사용 가능한 Bluetooth 장치와 연결된 Bluetooth 장치를 표시하고 선택할 수 있습니다. 절차는 다음과 같습니다.

• 'Bluetooth 장치'를 누릅니다.
• 사용 가능한 Bluetooth 연결을 선택하거나 선택 해제할 수 있는 팝업이 나타납니다.
• 현재 선택된 Bluetooth 옵션은 녹색 체크 표시로 나타납니다.
• 선택 내용을 확인하거나 취소하면 팝업이 닫힙니다.

이더넷 설정

이더넷 연결의 IP 주소를 설정하는 방법은 정적과 DHCP, 두 가지입니다.

정적

정적 IP 주소는 수동으로 구성되며 영구적으로 유지됩니다.

IP 주소, 서브넷 마스크 및 게이트웨이를 정의할 수 있습니다. 절차는 다음과 같습니다.

• 'IP 주소', '서브넷 마스크' 또는 '게이트웨이'를 누릅니다.
• 정보를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 입력 내용을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

DHCP

DHCP는 네트워크의 장치에 IP 주소를 할당하는 자동 주소 관리 프로토콜입니다.

할당된 IP 주소가 표시됩니다.

네트워크 드라이브 설정

네트워크 드라이브 설정을 사용하면 SMB 네트워크 파일 공유 프로토콜을 통해 데이터를 가져오고 내보내는 데 사용할 네트워크 드라이브를 구성하고 액세스할 수 있습니다.

연결할 네트워크 드라이브에 대한 자세한 내용은 이 AURA 장치를 소유한 회사의 IT 지원팀에 문의하십시오.

IP 주소

IP 주소를 변경할 수 있습니다. 절차는 다음과 같습니다.

• 'IP 주소'를 누릅니다.
• 주소를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 주소를 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

공유 이름

네트워크 드라이브의 공유 이름을 변경할 수 있습니다. 절차는 다음과 같습니다.

• '공유 이름'을 누릅니다.
• 공유 이름을 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 공유 이름을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

폴더 경로

폴더 경로를 변경할 수 있습니다. 절차는 다음과 같습니다.

• '폴더 경로'를 누릅니다.
• 폴더 경로를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 폴더 경로를 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

사용자 이름

사용자 이름을 변경할 수 있습니다. 절차는 다음과 같습니다.

• '사용자 이름'을 누릅니다.
• 사용자 이름을 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 사용자 이름을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

암호

암호를 변경할 수 있습니다. 절차는 다음과 같습니다.

• '암호'를 누릅니다.
• 암호를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 암호를 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

도메인/작업 그룹

도메인/작업 그룹을 변경할 수 있습니다. 절차는 다음과 같습니다.

• '도메인/작업 그룹'을 누릅니다.
• 입력할 도메인/작업 그룹을 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 도메인/작업 그룹을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

연결 테스트

선택한 드라이브의 연결 및 권한을 확인할 수 있습니다. 절차는 다음과 같습니다.

• '연결 테스트'를 누릅니다.
• 연결 실패 또는 성공 여부를 알리는 팝업이 나타납니다.

마운트

이 기능을 사용하면 AURA에서 선택한 네트워크 드라이브를 사용할 수 있습니다. 네트워크 드라이브에 연결되면 설정을 변경할 수 없습니다.

마운트 해제

네트워크 드라이브의 사용을 중지하며 설정을 변경할 수 있습니다.

스트리밍

로컬 스트림

로컬 스트림을 사용하면 Wi-Fi, 이더넷 또는 핫스팟으로 연결된 공유 네트워크를 통해 비디오 피드를 스트리밍할 수 있습니다.

로컬 스트림 시작/중지는 다음과 같이 실행합니다.

• '로컬 스트림'을 누릅니다.
• '스트림을 시작하는 중입니다. 잠시 기다려 주십시오.'라는 메시지가 나타납니다.
• 메시지가 사라지고 WebRTC 주소가 나타납니다. 호스트 AURA와 동일한 네트워크에 연결된 모든 장치에서 이 주소를 사용하여 스트림을 볼 수 있습니다.
• 체크 표시는 스트림이 켜져 있음을 나타냅니다.
• 스트림을 중지하려면 '로컬 스트림'을 다시 누릅니다.
• '스트림을 중지하는 중입니다. 잠시 기다려 주십시오.'라는 메시지가 나타납니다.
• 그러면 링크가 비활성화됩니다.
• 십자 표시는 스트림이 더 이상 켜져 있지 않음을 나타냅니다.

호스팅 스트림

호스팅 스트림을 사용하면 선택한 서버를 통해 비디오 피드를 스트리밍할 수 있습니다. 장치가 동일한 네트워크에 연결되어 있을 필요는 없습니다.

선택한 스트리밍 서버에 대한 자세한 내용은 AURA 장치를 소유한 회사의 IT 지원팀에 문의하십시오.

호스팅 스트림 시작/중지는 다음과 같이 실행합니다.

• '호스팅 스트림'을 누릅니다.
• '스트림을 시작하는 중입니다. 잠시 기다려 주십시오.'라는 메시지가 나타납니다.
• 메시지가 사라집니다.
• 체크 표시는 스트림이 켜져 있음을 나타냅니다.
• 스트림을 중지하려면 '로컬 스트림'을 다시 누릅니다.
• '스트림을 중지하는 중입니다. 잠시 기다려 주십시오.'라는 메시지가 나타납니다.
• 그러면 링크가 비활성화됩니다.

서버 대상

서버 대상을 변경할 수 있습니다. 절차는 다음과 같습니다.

• 'S서버 대상'을 누릅니다.
• 서버 대상을 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 서버 대상을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

스트림 키

스트림 키를 변경할 수 있습니다. 절차는 다음과 같습니다.

• '스트림 키'를 누릅니다.
• 스트림 키를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 스트림 키를 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

사용자 이름

스트리밍 사용자 이름을 변경할 수 있습니다. 절차는 다음과 같습니다.

• '사용자 이름'을 누릅니다.
• 사용자 이름을 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 사용자 이름을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

암호

스트리밍 암호를 변경할 수 있습니다. 절차는 다음과 같습니다.

• '암호'를 누릅니다.
• 암호를 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 암호를 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

시스템

사용자 인터페이스

언어

시스템 표시 언어를 설정할 수 있습니다.

드롭다운을 사용하여 언어를 조정합니다. 현재 옵션은 다음과 같습니다.

• 영어
• 독일어
• 스페인어(ES)
• 스페인어(LA)
• 프랑스어
• 이탈리아어
• 일본어
• 중국어
• 한국어
• 브라질 포르투갈어

키보드 레이아웃

화면 키보드의 키보드 레이아웃을 설정할 수 있습니다.

드롭다운을 사용하여 언어를 조정합니다. 현재 옵션은 다음과 같습니다.

• 영국 영어(QWERTY)
• 미국 영어(QWERTY
• 독일어(QWERTZ)

상태 표시줄 모드

상태 표시줄 동작을 변경할 수 있습니다.

상태 표시줄 모드는 드롭다운을 사용하여 조정합니다.  현재 옵션은 다음과 같습니다.

• 켜기 - 항상 표시됩니다.
• 변경 시 - 시스템 변경이 이루어진 후 3초 동안만 표시됩니다.
• 확대만 - 렌즈 식별 정보와 배율만 표시되는 축소된 상태 표시줄이 표시됩니다.
• 끄기 - 상태 표시줄이 표시되지 않습니다.

모드 표시기

모드 표시기 동작을 변경할 수 있습니다.

모드 표시기 동작은 드롭다운을 사용하여 조정합니다. 현재 옵션은 다음과 같습니다.

• 켜기 - 항상 표시됩니다.
• 변경 시 - 시스템 변경이 이루어진 후 3초 동안만 표시됩니다.
• 끄기 - 모드 표시기가 표시되지 않습니다.

일반 UI

다음 GUI 기능의 표시 여부를 켜거나 끌 수 있습니다.

• 줌 슬라이더
• 조명 슬라이더
• 카메라 버튼
• 프리셋 메뉴
• 시스템 사운드
• 터치스크린 사운드

시스템 구성

시스템 이름

고유한 시스템 이름을 표시합니다. 제조 과정에서 Vision Engineering이 설정한 일련 번호가 자동으로 표시됩니다. 이름을 편집할 수 있습니다.

• '시스템 이름'을 누릅니다.
• 시스템 이름을 입력할 수 있는 텍스트 상자 팝업이 나타납니다.
• 시스템 이름을 확인하거나 취소하면 텍스트 상자 팝업이 닫힙니다.

카메라 모드

카메라의 해상도와 프레임 속도를 선택할 수 있습니다.

카메라 모드는 드롭다운을 사용하여 조정합니다. 현재 옵션은 다음과 같습니다.

• 4K30Hz - 4K 버전에서만 사용 가능
• 4K25Hz - 4K 버전에서만 사용 가능
• 1080p60Hz
• 1080p50Hz

디스플레이 모드

연결된 디스플레이의 해상도와 주파수를 선택할 수 있습니다.

디스플레이 모드는 드롭다운을 사용하여 조정합니다.

주 디스플레이

주 디스플레이를 선택할 수 있습니다. 주 디스플레이에는 카메라의 라이브 비디오 피드가 표시됩니다.

주 디스플레이는 드롭다운을 통해 선택할 수 있습니다.

날짜

시스템 날짜를 변경할 수 있습니다.

시간

시스템 시간을 변경할 수 있습니다.

날짜 형식

시스템의 날짜 형식을 설정할 수 있습니다.

날짜 형식은 드롭다운을 사용하여 조정합니다. 현재 옵션은 다음과 같습니다.

• DD/MM/YY
• MM/DD/YY
• YY/MM/DD

시스템 설정

시스템 설정을 가져오고 내보낼 수 있습니다. 절차는 다음과 같습니다.

• '가져오기' 또는 '내보내기'를 누릅니다.
• 파일 탐색기가 나타나면 해당 폴더로 이동합니다.
• 선택한 파일 또는 폴더를 확인하거나 취소하면 팝업이 닫힙니다.

라이선스 키

라이선스 키 정보를 가져오거나 내보낼 수 있습니다. 절차는 다음과 같습니다.

• '가져오기' 또는 '내보내기'를 누릅니다.
• 파일 탐색기가 나타나면 해당 폴더로 이동합니다.
• 선택한 파일 또는 폴더를 확인하거나 취소하면 팝업이 닫힙니다.

공장 초기화

공장 초기화는 시스템을 원래 구성으로 되돌립니다. 장치에 저장된 모든 데이터가 삭제되며 다음 항목은 제외됩니다.

• 가져온 라이선스
• 캡처한 이미지
• 감독자 암호

공장 초기화 절차는 다음과 같습니다.

• '공장 초기화'를 누릅니다.
• 공장 초기화를 확인할 것을 요청하는 팝업 메시지가 나타납니다.
• 완료되면 메시지가 사라지고 짧은 경고음이 두 번 울립니다.

소프트웨어 업그레이드

이 기능은 장치에 연결된 USB 메모리에서 소프트웨어 업그레이드를 검색합니다. 업그레이드 파일은 USB의 루트에 다운로드되어 있어야 합니다.

소프트웨어 업그레이드 절차는 다음과 같습니다.

• '소프트웨어 업그레이드'를 누릅니다.
• 업그레이드를 확인할 것을 요청하는 팝업 메시지가 나타납니다.
• '취소' 또는 'OS 업그레이드'를 누릅니다.

정보

시스템 정보

다양한 시스템 정보를 표시합니다.

'시스템 정보'를 클릭하면 팝업 상자가 열립니다. 팝업에는 다음 정보가 나열됩니다.

• 카메라 버전: “Full HD”/“4K”,

• 카메라 모드: “4K30Hz”/”4K25Hz”/”1080p60Hz”/”1080p50Hz”,

• 소프트웨어 버전

• 펌웨어 버전

• 감지된 조명 장치 및 해당 펌웨어 버전 목록:

• BT 모듈: “사용 가능”/”사용 불가” 및 해당 모델 이름,

• Wi-Fi 모듈: “사용 가능”/”사용 불가” 및 해당 모델 이름,

• SD 카드 크기,

• 내장 키패드: “사용 가능”/”사용 불가” 및 해당 펌웨어 버전,

• 리모컨 키패드: “사용 가능”/”사용 불가” 및 해당 펌웨어 버전,

• 내장 터치스크린: “사용 가능”/”사용 불가” 및 해당 펌웨어 버전

• 라이선스 상태:

• 회사 세부 정보: Vision Engineering Limited, 홈 - Vision Engineering

Vision Engineering 정보

'Vision Engineeering 정보'를 클릭하면 회사 정보가 표시된 팝업 상자가 열립니다.

사용자 가이드

'사용자 가이드'를 클릭하면 적절한 언어의 사용자 가이드를 선택할 수 있도록 파일 관리자가 열립니다. 사용자 가이드에서 지원하는 언어는 다음과 같습니다.

• 영어(EN)
• 독일어(DE)
• 스페인어_ES(ES)
• 프랑스어(FR)
• 이탈리아어(IT)
• 일본어(JA)
• 스페인어_LA(LA)
• 중국어(ZH)
• 한국어(KO)
• 브라질 포르투갈어(pt-BR)

사양

광학 데이터

광학 데이터는 여기를 참조하십시오.

현미경 데이터

카메라 해상도: 4K(3840x2160) - 1080P(1920×1080)
지원되는 카메라 출력 모드: 30Hz 4K, 25Hz 4K, 60Hz 1080p 및 50Hz 1080p.
모니터 연결: HDMI x 2
모니터 요구 사항: 30FPS 또는 25FPS를 지원하는 4K 모니터 권장.

카메라 출력 모드를 1080p60Hz 또는 1080p50Hz로 변경하면 Full HD 1080p 모니터에서도 장치를 사용할 수 있습니다.
치수: 12.5 x 17.3 x 14.5cm(너비 x 높이 x 깊이)
전원: 최대 38W - 외부 연결 장치에 따라 다름
작동 온도: 보관: -10°C~+60°C. 작동: +5°C~+35°C

정기 유지 관리

청소

청소하기 전에 시스템을 전원에서 분리하십시오.
청소에 적합하지 않은 세척제, 화학 물질 또는 방법을 사용하지 마십시오.
색상이 있는 표면이나 고무 재질 부품이 포함된 액세서리를 청소할 때 화학 물질을 사용하지 마십시오.
광학 표면을 청소할 때는 렌즈 전용 천을 사용하십시오.

정비

수리는 Vision Engineering의 교육을 받은 서비스 담당자만 수행할 수 있습니다.
Vision Engineering의 순정 예비 부품만 사용해야 합니다.

규정 및 안전 정보

저작권

이 문서의 저작권은 Vision Engineering Ltd.에 있습니다. 다음 조건에 따라 누구나
이 문서를 열람, 복사, 인쇄 및 배포할 수 있습니다.
조건은 다음과 같습니다.
이 문서는 정보 제공 목적으로만 사용할 수 있습니다.
이 문서는 비상업적 목적으로만 사용할 수 있습니다.
이 문서 또는 그 일부를 복사할 때는 이 저작권 고지를 포함해야 합니다.
Copyright © 2026 Vision Engineering Ltd., Send Road, Send, Woking,
Surrey GU23 7ER, UK All Rights Reserved.

면책 조항

이 문서는 명시적 또는 묵시적, 법정 또는 기타 어떠한 종류의 보증도 없이
“있는 그대로” 제공됩니다. 전술한 내용을 제한하지 않는 범위에서,
만족할 만한 품질, 특정 목적에의 적합성 또는 비침해에 대한 보증은 명시적으로
배제되며, 어떠한 경우에도 Vision
Engineering Ltd.는 이익, 수익, 영업권 또는 예상 절감액의 손실을 포함하여
직접적 또는 간접적인 어떠한 종류의 손실이나 손해에 대해서도 책임을 지지 않습니다. 그러한 모든
보증은 법률이 허용하는 최대 범위 내에서 배제됩니다.
당사는 텍스트와 그림을 가능한 한 정확하게 작성했습니다.
그러나 Vision Engineering Ltd.는 이 문서에 포함된 정보의 정확성에 대해
책임을 지지 않으며, 해당 정보의 사용은 사용자의 책임이고 이에 의존해서는 안 됩니다.
이 설명서에 포함된 정보는 사전 통지 없이
변경될 수 있습니다.

일반 안전

안전

시스템을 처음 사용하기 전에 사용자 가이드의 보건 및 안전 섹션을 읽으십시오.
다음 사항을 확인하십시오.
시스템과 액세서리는 허가를 받은 교육된 담당자만 작동, 유지 관리 및 수리해야 합니다.
모든 작업자는 사용자 설명서, 특히 안전 규정을 읽고 이해하며 준수해야 합니다.

UV 광

조명 광원을 직접 바라보지 마십시오. 시력이 손상될 수 있습니다.
UV 조명 옵션을 사용할 때는 다음의 완화 조치를 취해야 합니다.
UV LED를 사용할 때는 항상 제공된 보안경을 착용하십시오.
사용하지 않을 때는 UV LED를 끄십시오.
장시간 UV를 사용할 때는 노출된 피부를 가리십시오.
사용자는 작업 환경에 대한 자체 위험 평가를 수행해야 합니다.

규정 준수 성명

Vision Engineering 및 해당 제품은 폐전기전자제품(WEEE) 및 유해 물질 제한(RoHS)에 관한 EC 지침의 요구 사항을 준수합니다.

모든 Vision Engineering 제품은 CE 마크를 준수하며, 이는 각 제품이 해당 EC 지침의 요구 사항을 충족함을 나타냅니다.
해당하는 경우 저전압 지침 및 EMC 지침을 포함하여 제품에 적용되는 모든 지침의 필수 보건 및 안전 요구 사항 등 CE 지침의 기타 특성이 내포됩니다.

보건 및 안전

유지 관리를 수행하기 전에 시스템을 전원에서 분리하십시오.
카메라가 켜져 있을 때 전원 케이블을 분리하거나, 주 전원이 켜져 있을 때 전원 케이블을 연결하지 마십시오.
시스템 근처에서 어떠한 형태의 액체도 사용하지 마십시오.
손이 젖은 상태에서 시스템을 작동하지 마십시오. 조명 안전:
조명이 켜진 LED를 직접 바라보지 마십시오. 시력이 손상될 수 있습니다.

보증

이 제품은 최초 구매자에 대한 송장 발행일로부터 1년 동안 자재 및 제조상의 결함이 없음을 보증합니다.
보증 기간 중 제품에 결함이 있는 것으로 확인되면 Vision Engineering의 시설 또는 기타 장소에서 Vision Engineering의 선택에 따라 수리 또는 교체됩니다. 그러나 Vision Engineering은 교체품을 제공할 수 없고 수리가 상업적으로 실행 불가능하거나 적시에 이루어질 수 없는 경우 구매 가격을 환불할 권리를 보유합니다. Vision Engineering에서 제조하지 않은 부품에는 해당 제조업체의 보증만 적용됩니다.
퓨즈와 같은 소모성 부품에는 보증이 적용되지 않습니다.
이 보증은 운송 중 발생한 손상, 오용, 부주의 또는 태만으로 인한 손상, Vision Engineering이 승인한 서비스 담당자 이외의 사람이 부적절하게 정비하거나 개조하여 발생한 손상을 보장하지 않습니다. 또한 이 보증은 사용자 가이드에 설명된 제품의 정기 유지 관리 작업이나 구매자가 수행할 것으로 합리적으로 예상되는 경미한 유지 관리 작업을 보장하지 않습니다.
습기, 먼지, 부식성 화학 물질, 오일 또는 기타 이물질의 침착, 유출 또는 Vision Engineering의 통제 범위를 벗어난 기타 조건과 같은 환경 조건으로 인해 작동 성능이 만족스럽지 않은 경우 어떠한 책임도 지지 않습니다.
본 문서에 명시된 경우를 제외하고 Vision Engineering은 재판매, 특정 목적에의 적합성 또는 기타 목적을 위한 법률상 명시적 또는 묵시적 어떠한 보증도 하지 않습니다. 또한 Vision Engineering은 어떠한 경우에도 부수적, 결과적 또는 기타 손해에 대해 책임을 지지 않습니다.
