エピスコピックイルミネーター - ECI306（LIT5457）
はじめに：
ステージ下照明としても使用できるLEDエピスコピックイルミネーター（EPI）は、同軸表面照明を提供し、表面の特徴や止まり穴などの照明に使用します。
標準付属品
❶ エピスコピックイルミネーター
❷ アダプターリング2個：59 mm ECI308および64 mm ECI309。
電源（図示なし）
組み立て
以下の画像は、EVOCam IIに取り付けたエピスコピックイルミネーターを示していますが、同じ取り付け手順はVision Engineeringの他の単眼デジタル製品にも適用されます。
対物レンズの取り付け

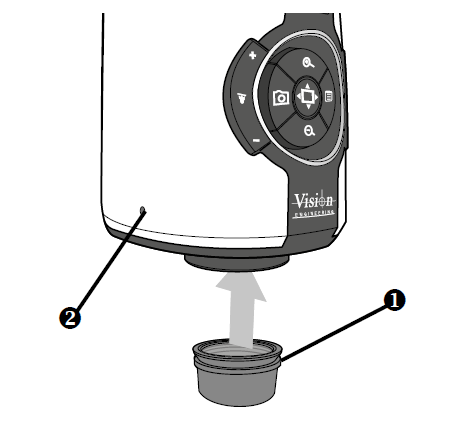

ダブテール式の対物レンズの場合：対物レンズ❶を所定の位置に保持しながら、付属の六角レンチを使用して、止めねじ❷を締めてレンズを固定します。
レンズを固定する止めねじを締めすぎないでください。
バヨネット式の対物レンズの場合：通常の方法で取り付けます。必要に応じて、EVO Camヘッドのユーザーガイドを参照してください。
アダプターリングの取り付け
ボールジョイント部❸がEVO Cam II❹の後方を向くように、対物レンズ❷の上にアダプターリング❶を配置します。
つまみねじ❺を使用してアダプターリングを固定します。
アダプターリングを固定するつまみねじを締めすぎないでください。
エピスコピックイルミネーターの取り付け
EPIのつまみねじ❶を完全に緩め、ボールジョイント部❸の上にイルミネーター❷を配置します。
図に示すようにEPIのつまみねじがヘッドの後方を向いていることを確認し、つまみねじを締めます。
EPIイルミネーターを固定するつまみねじを締めすぎないでください。
電源接続
付属の専用電源を使用するには、次の手順に従ってください：
電源❶を適切な主電源コンセントに接続し、電源の出力❷をEPIイルミネーターの背面に接続します。
本体の損傷を避けるため、付属品以外の電源は使用しないでください。その他の電源を使用すると、保証が無効になり、安全な動作およびEMC性能が損なわれるおそれがあります。
電源仕様
EPI入力電圧：5VDC 0.7A
電源電圧（ACアダプター経由）：
100～240VAC 50～60Hz 0.6A
環境条件
動作温度 0°C～+40°C
保管温度 -40°C～+65°C
相対湿度 5%～95%、結露なきこと
保証
本製品は、最初の購入者への請求書発行日から1年間、材料および製造上の欠陥がないことを保証します。
保証期間中に製品に欠陥があることが判明した場合、Vision Engineeringの施設またはその他の場所で、Vision Engineeringの判断により修理または交換を行います。ただし、交換品を提供できず、修理が商業的に実行可能でない、または適時に実施できない場合、Vision Engineeringは購入価格を返金する権利を有します。Vision Engineering製ではない部品については、その製造元の保証のみが適用されます。
ヒューズなどの消耗部品には保証が適用されません。
本保証は、輸送中の損傷、誤使用、放置または不注意による損傷、あるいはVision Engineeringが承認したサービス担当者以外による不適切な整備または改造に起因する損傷を対象としません。また、本保証は、ユーザーガイドに記載された製品の定期保守作業、または購入者が実施することが合理的に想定される軽微な保守作業も対象としません。
湿気、ほこり、腐食性化学物質、油やその他の異物の付着、液体のこぼれ、その他Vision Engineeringの管理を超える環境条件に起因する不十分な動作性能については、責任を負いません。
本書に記載されている場合を除き、Vision Engineeringは、再販売、特定目的への適合性その他に関して、法律上明示または黙示を問わず、その他の保証を一切行いません。さらに、Vision Engineeringは、いかなる状況においても、付随的損害、結果的損害その他の損害について責任を負いません。
サービス
修理は、Vision Engineeringの訓練を受けたサービス担当者のみが実施できます。
Vision Engineering純正のスペアパーツのみを使用してください。
免責事項
本書は、明示または黙示、制定法上その他を問わず、いかなる種類の保証もなく「現状のまま」提供されます。前記を制限することなく、満足できる品質、特定目的への適合性または権利非侵害の保証は明示的に除外され、Vision Engineering Ltd.は、利益、収益、営業権または予想される節約の損失を含む、いかなる種類の直接的または間接的な損失または損害についても、いかなる状況においても責任を負いません。かかるすべての保証は、法律で認められる最大限の範囲で、ここに除外されます。
本書の文章および図は、可能な限り正確に作成しています。ただし、Vision Engineering Ltd.は、本書に含まれる情報の正確性について責任を負いません。本情報は自己責任で使用するものであり、依拠すべきものではありません。本マニュアルに含まれる情報は、予告なく変更される場合があります。
安全性
システムを初めて使用する前に、ユーザーガイドをお読みください。
次の事項を確認してください：
システムおよびアクセサリーの操作、保守、修理は、認定を受けた訓練済みの担当者のみが行うこと。
すべての操作者が説明および警告を読み、理解していること。
照明に関する安全性
点灯しているLEDを直接見ないでください。視力を損なうおそれがあります。
