コントラスト強調ベース - TMB001
コントラスト強調ベース - TMB001

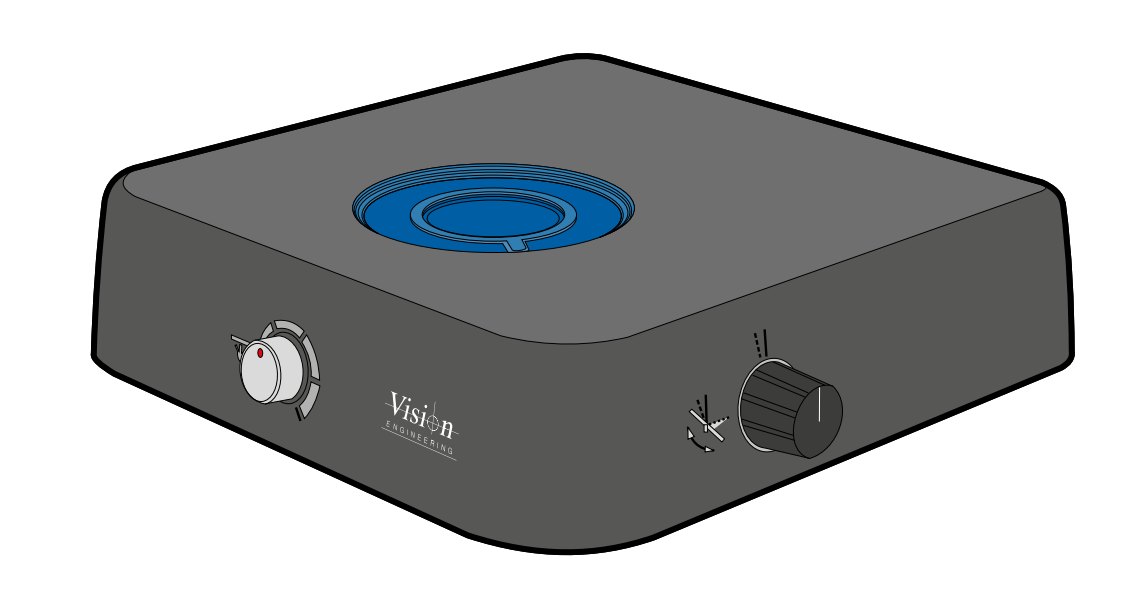

概要
Vision Engineeringのコントラスト強調ベースは、見えないものを見えるようにします。光学的に調整された照明により、他の光源や肉眼では見えない詳細を確認できます。照明の強度、角度、絞りを制御することで、通常は見えないエッジを強調し、テクスチャや境界を2次元または3次元で観察・記録できます。
主な特長
- 見えにくい対象物の3Dビューを強調します。
- 対象物内のエッジや重要な詳細を強調するために、照明を制御できます。
- 対象物の種類に応じて画像を最適化できるよう、シャッター、照明角度、強度を調整できます。
マルチシステム対応
コントラスト強調ベースはマルチシステムアクセサリーであり、Vision Engineeringのすべての検査システムに対応しています。
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
ユニットを光路の下に設置できるその他のシステム。
寸法
- 重量 1.4 kg
- サイズ：奥行き 216 mm
幅 230 mm
高さ 51 mm

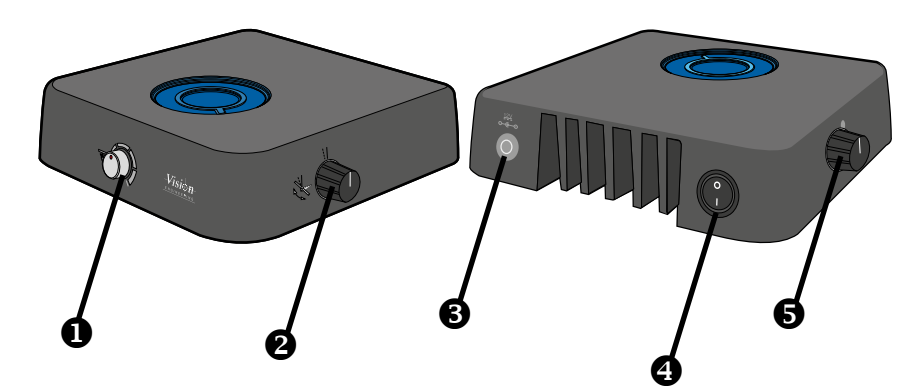

コントロールと接続
❶ 調光コントロール
照明の量を調整します。
❷ 照明方向コントロール
照明の角度を変更し、疑似暗視野照明効果を得るために使用します。
❸ DC電源入力
本ユニットには別途電源装置が必要です。
❹ 電源オン／オフスイッチ
❺ 絞りコントロール
暗視野でより多くの深度情報を得るために使用します。
観察位置合わせの設定

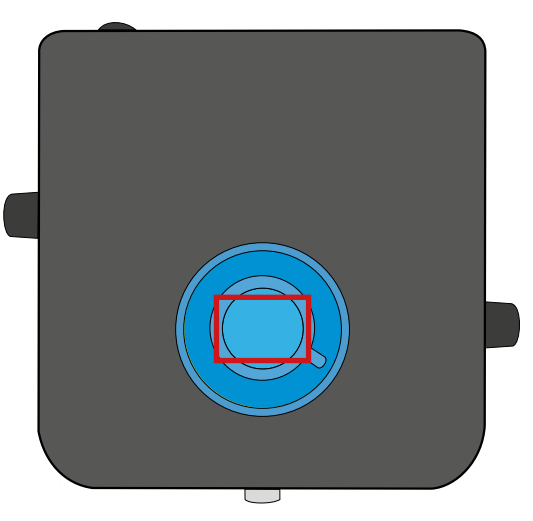

長方形観察機器
- 照明エリアの上で、均等かつ中央に位置合わせします。
- ステージプレートの形状を利用して、位置合わせの中心を合わせます。
- デジタルシステムの場合：画面に表示される範囲に円の角がちょうど含まれるようにズームします。角が均等に見える場合、ベースは中央に位置しています。必要に応じてズームインまたはズームアウトします。
- 光学システムの場合：ベースプレートが円形のステージプレートとほぼ一致するようにズームします。周囲が均等に見える場合、ベースは中央に位置しています。必要に応じてズームインまたはズームアウトします。

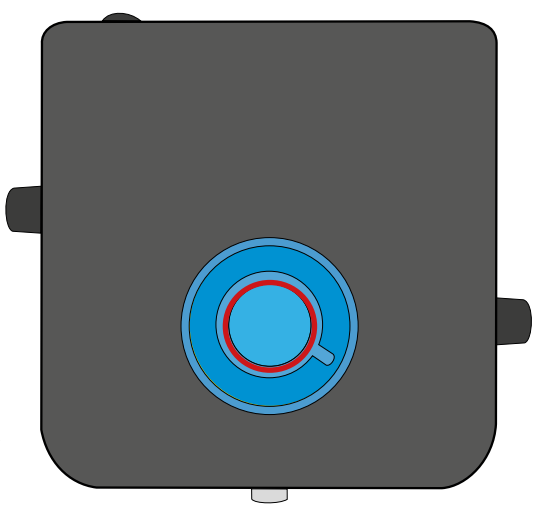

円形観察機器
- 照明エリアの上で、均等かつ中央に位置合わせします。
- ステージプレートの形状を利用して、位置合わせの中心を合わせます。
- デジタルシステムの場合：画面に表示される範囲に円の角がちょうど含まれるようにズームします。角が均等に見える場合、ベースは中央に位置しています。必要に応じてズームインまたはズームアウトします。
- 光学システムの場合：ベースプレートが円形のステージプレートとほぼ一致するようにズームします。周囲が均等に見える場合、ベースは中央に位置しています。必要に応じてズームインまたはズームアウトします。
