에피스코픽 일루미네이터 - ECI306 (LIT5457)
소개:
LED 에피스코픽 일루미네이터(EPI)는 스테이지 하부 조명과 함께 사용할 수도 있으며, 동축 표면 조명을 제공하고 표면 특징, 막힌 구멍 등을 비추는 데 사용됩니다.
표준 구성품
❶ 에피스코픽 일루미네이터
❷ 어댑터 링 2개: 59mm ECI308 및 64mm ECI309.
전원 공급 장치(그림에는 표시되지 않음)
조립
아래 이미지는 EVOCam II에 장착된 에피스코픽 일루미네이터를 보여 주지만, 동일한 장착 지침이 Vision Engineering의 다른 모노 디지털 제품에도 적용됩니다.

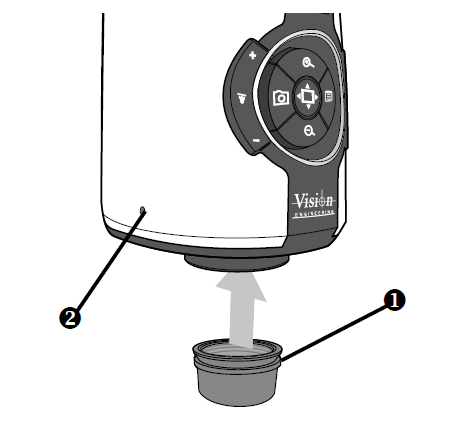

대물렌즈 장착
더브테일 방식의 대물렌즈: 대물렌즈 ❶를 제자리에 잡고, 제공된 육각 키를 사용하여 고정 나사 ❷를 조여 렌즈를 고정합니다.
렌즈를 제자리에 고정하는 고정 나사를 과도하게 조이지 마십시오.
베이요넷 방식의 대물렌즈: 일반적인 방법으로 장착하되, 필요한 경우 EVO Cam 헤드 사용 설명서를 참조하십시오.
어댑터 링 장착
볼 조인트 부분 ❸이 EVO Cam II ❹의 뒤쪽을 향하도록 어댑터 링 ❶을 대물렌즈 ❷ 위에 놓습니다.
손잡이 나사 ❺를 사용하여 어댑터 링을 고정합니다.
어댑터 링을 제자리에 고정하는 손잡이 나사를 과도하게 조이지 마십시오.

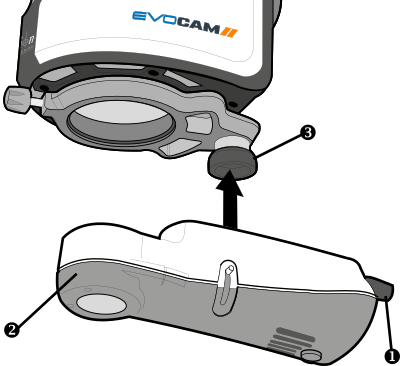

에피스코픽 일루미네이터 장착
EPI 손잡이 나사 ❶를 완전히 풀고, 일루미네이터 ❷를 볼 조인트 부분 ❸ 위에 맞춥니다.
그림과 같이 EPI 손잡이 나사가 헤드 뒤쪽을 향하도록 한 후 손잡이 나사를 조입니다.
EPI 일루미네이터를 제자리에 고정하는 손잡이 나사를 과도하게 조이지 마십시오.

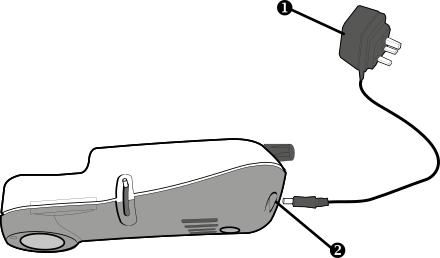

전원 연결
제공된 전용 전원 공급 장치를 사용하려면 다음과 같이 진행하십시오.
전원 공급 장치 ❶을 적합한 주 전원 콘센트에 연결하고, 전원 공급 장치의 출력 ❷을 EPI 일루미네이터 후면에 연결합니다.
장치 손상을 방지하려면 제공된 전원 공급 장치 이외의 다른 전원 공급 장치를 사용하지 마십시오. 다른 전원 공급 장치를 사용하면 보증이 무효화되며 안전한 작동 및 EMC 성능이 저하될 수 있습니다.
전기 공급
EPI 입력 전압: 5VDC 0.7A
전원 공급 장치 전압(플러그형 전원 공급 장치를 통한 공급):
100-240VAC 50-60Hz 0.6A
환경 조건
작동 온도 0°C – +40°C
보관 온도 -40°C – +65°C
상대 습도 5% – 95%, 비응축
보증
본 제품은 최초 구매자에게 발행된 송장 날짜로부터 1년 동안 재료 및 제조상의 결함이 없음을 보증합니다.
보증 기간 중 제품에 결함이 있는 것으로 확인되면 Vision Engineering의 시설 또는 기타 장소에서 Vision Engineering의 선택에 따라 수리 또는 교체합니다. 단, Vision Engineering은 교체품을 제공할 수 없고 수리가 상업적으로 실행 가능하지 않거나 적시에 수행할 수 없는 경우 구매 가격을 환불할 권리를 보유합니다. Vision Engineering에서 제조하지 않은 부품에는 해당 제조업체의 보증만 적용됩니다.
퓨즈와 같은 소모품에는 보증이 적용되지 않습니다.
본 보증은 운송 중 발생한 손상, 오용, 부주의 또는 관리 소홀로 인한 손상, Vision Engineering이 승인한 서비스 담당자 이외의 사람이 부적절하게 서비스를 수행하거나 개조하여 발생한 손상을 보장하지 않습니다. 또한 본 보증은 사용 설명서에 설명된 제품의 정기 유지보수 작업이나 구매자가 수행할 것으로 합리적으로 예상되는 경미한 유지보수 작업을 보장하지 않습니다.
습기, 먼지, 부식성 화학 물질, 오일 또는 기타 이물질의 침착, 유출 또는 Vision Engineering의 통제를 벗어난 기타 조건과 같은 환경 조건으로 인해 작동 성능이 만족스럽지 못한 경우 이에 대한 책임을 지지 않습니다.
여기에 명시된 경우를 제외하고 Vision Engineering은 재판매, 특정 목적에의 적합성 또는 기타 목적을 위한 것이든 법률에 의해 명시적 또는 묵시적으로 제공되는 어떠한 보증도 하지 않습니다. 또한 어떠한 경우에도 Vision Engineering은 부수적, 결과적 또는 기타 손해에 대해 책임을 지지 않습니다.
서비스
수리는 Vision Engineering의 교육을 받은 서비스 담당자만 수행할 수 있습니다.
Vision Engineering의 순정 예비 부품만 사용해야 합니다.
면책 조항
본 문서는 명시적 또는 묵시적, 법정 또는 기타 어떠한 종류의 보증도 없이 “있는 그대로” 제공됩니다. 전술한 내용을 제한하지 않고, 만족스러운 품질, 특정 목적에의 적합성 또는 비침해에 대한 보증은 명시적으로 제외되며, 어떠한 경우에도 Vision Engineering Ltd.는 이익, 수익, 영업권 또는 예상 절감액의 손실을 포함하여 모든 종류의 직접 또는 간접 손실이나 손해에 대해 책임을 지지 않습니다. 이러한 모든 보증은 법률이 허용하는 최대 범위까지 이에 따라 제외됩니다.
당사는 텍스트와 그림을 가능한 한 정확하게 작성했습니다. 그러나 Vision Engineering Ltd.는 본 문서에 포함된 정보의 정확성에 대해 책임을 지지 않으며, 해당 정보는 사용자의 책임하에 사용해야 하고 이에 의존해서는 안 됩니다. 본 설명서에 포함된 정보는 사전 통지 없이 변경될 수 있습니다.
안전
시스템을 처음 사용하기 전에 사용 설명서를 읽으십시오.
다음 사항을 확인하십시오.
시스템과 액세서리는 승인된 교육을 받은 담당자만 작동, 유지보수 및 수리해야 합니다.
모든 작업자가 지침과 경고를 읽고 이해했는지 확인하십시오.
조명 안전
조명이 켜진 LED를 직접 바라보지 마십시오. 시력이 손상될 수 있습니다.
