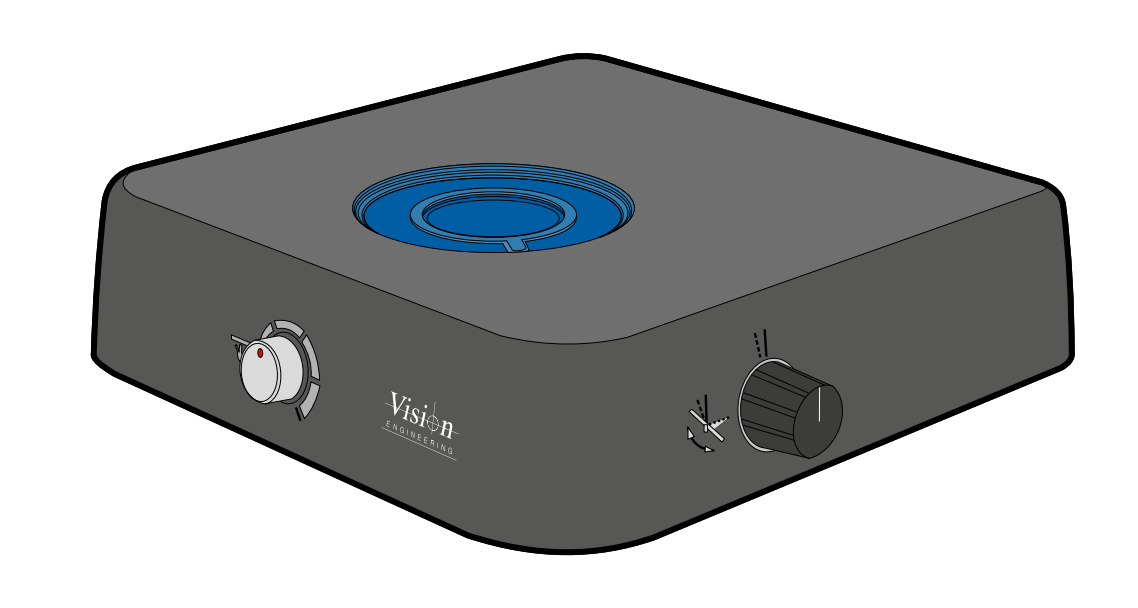

Vision Engineering의 대비 향상 베이스는 보이지 않는 것을 보이게 합니다. 광학적으로 조정된 조명을 사용하면 다른 광원이나 육안으로는 보이지 않는 세부 사항을 확인할 수 있습니다. 조명의 세기, 각도 및 조리개를 조절하면 일반적으로 보이지 않는 가장자리를 강조하고, 질감과 접합면을 2차원 또는 3차원으로 확인하고 캡처할 수 있습니다.
주요 기능
보기 어려운 대상의 3D 보기를 향상합니다.
대상 내 가장자리와 주요 세부 사항을 강조할 수 있도록 조명을 제어합니다.
모든 유형의 대상에 맞게 이미지를 최적화하도록 셔터, 조명 각도 및 세기를 조절합니다.
다중 시스템 호환성
대비 향상 베이스는 다중 시스템 액세서리이며 모든 Vision Engineering 검사 시스템과 호환됩니다.
Lynx EVO
DRV-Z1
Mantis
EVOCam
SX Elite
SX CMO
장치를 광학 경로 아래에 배치할 수 있는 기타 시스템.
치수
중량 1.4Kg
크기: 깊이 216mm 너비 230mm 높이 51mm

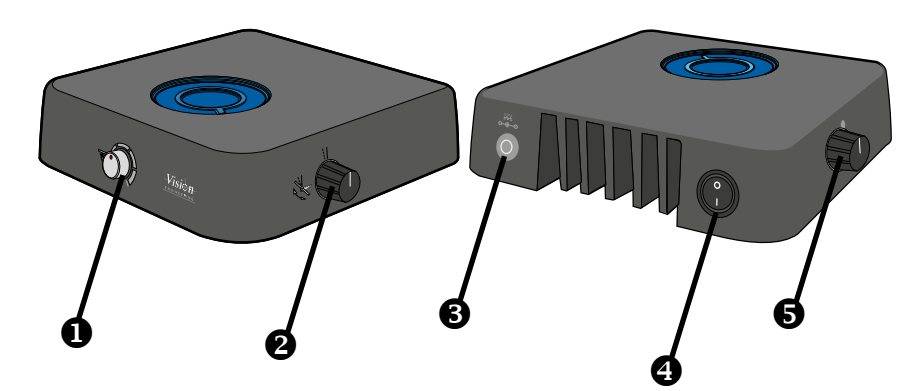

제어부 및 연결부
❶ 조광기 제어부 조명의 양을 조절합니다. ❷ 조명 방향 제어부 조명의 각도를 변경하여 유사 암시야 조명 효과를 제공합니다. ❸ DC 전원 입력 이 장치와 함께 별도의 전원 공급 장치를 제공해야 합니다. ❹ 전원 켜기/끄기 스위치 ❺ 조리개 제어부 암시야에서 더 많은 깊이 정보를 제공하는 데 사용됩니다.
관찰 정렬 설정

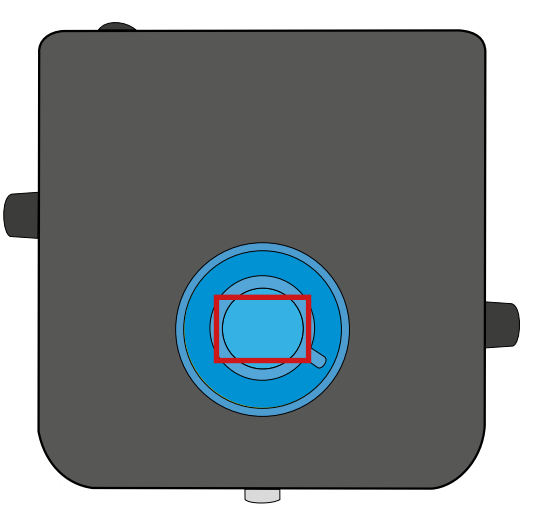

직사각형 관찰 장비
조명 영역 위에 수평 및 수직 중앙이 일치하도록 정렬합니다.
스테이지 플레이트의 형태를 사용하여 정렬 중심을 맞춥니다.
디지털 시스템의 경우 화면에 표시되는 영역에 원의 모서리가 포함되도록 확대/축소합니다. 모서리의 간격이 동일하면 베이스가 중앙에 위치한 것입니다. 필요에 따라 확대하거나 축소합니다.
광학 시스템의 경우 베이스 플레이트가 원형 스테이지 플레이트와 거의 일치하도록 확대/축소합니다. 주변부의 간격이 동일하면 베이스가 중앙에 위치한 것입니다. 필요에 따라 확대하거나 축소합니다.

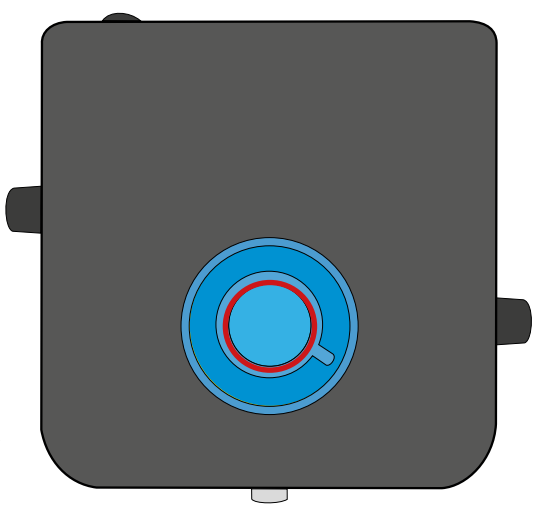

원형 관찰 장비
조명 영역 위에 수평 및 수직 중앙이 일치하도록 정렬합니다.
스테이지 플레이트의 형태를 사용하여 정렬 중심을 맞춥니다.
디지털 시스템의 경우 화면에 표시되는 영역에 원의 모서리가 포함되도록 확대/축소합니다. 모서리의 간격이 동일하면 베이스가 중앙에 위치한 것입니다. 필요에 따라 확대하거나 축소합니다.
광학 시스템의 경우 베이스 플레이트가 원형 스테이지 플레이트와 거의 일치하도록 확대/축소합니다. 주변부의 간격이 동일하면 베이스가 중앙에 위치한 것입니다. 필요에 따라 확대하거나 축소합니다.
