Oświetlacz episcopiczny - ECI306 (LIT5457)
Wprowadzenie:
Oświetlacz episcopiczny LED (EPI), który może być również używany z oświetleniem
podstawy, zapewnia współosiowe oświetlenie powierzchni i służy do oświetlania
elementów powierzchni, otworów nieprzelotowych itp.
Zawartość standardowa
❶ Oświetlacz episcopiczny
❷ 2 pierścienie adaptera: 59 mm ECI308 i 64 mm ECI309.
Zasilacz (niepokazany)
Montaż
Poniższe ilustracje przedstawiają oświetlacz episcopiczny zamontowany na urządzeniu EVOCam II, jednak te same instrukcje montażu dotyczą również innych monokularowych produktów cyfrowych firmy Vision Engineering.

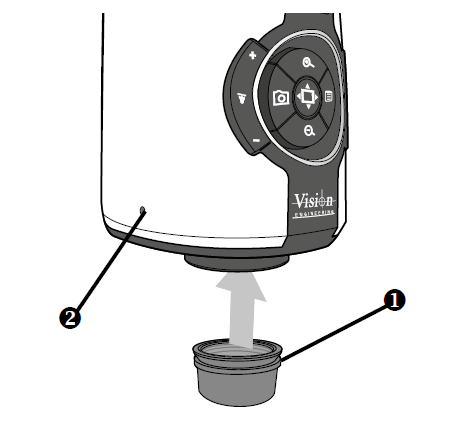

Montaż obiektywu
W przypadku obiektywu z mocowaniem typu jaskółczy ogon: Przytrzymując obiektyw ❶ w odpowiednim położeniu, użyj dostarczonego klucza imbusowego, aby zamocować obiektyw, dokręcając śrubę bez łba ❷.
Nie dokręcaj nadmiernie śruby bez łba mocującej obiektyw.
W przypadku obiektywu z mocowaniem bagnetowym: Zamontuj go w zwykły sposób, korzystając w razie potrzeby z
instrukcji obsługi głowicy EVO Cam.
Montaż pierścienia adaptera
Umieść pierścień adaptera ❶ na obiektywie ❷, kierując przegub kulowy ❸ do tyłu urządzenia EVO Cam II ❹.
Zamocuj pierścień adaptera za pomocą śruby radełkowanej ❺.
Nie dokręcaj nadmiernie śruby radełkowanej mocującej pierścień adaptera.
Montaż oświetlacza episcopicznego
Całkowicie poluzuj śrubę radełkowaną EPI ❶ i umieść oświetlacz ❷ na przegubie kulowym ❸.
Upewniając się, że śruba radełkowana EPI znajduje się z tyłu głowicy, jak pokazano na ilustracji, dokręć śrubę radełkowaną.
Nie dokręcaj nadmiernie śruby radełkowanej mocującej oświetlacz EPI.
Podłączenie zasilania
Aby użyć dostarczonego dedykowanego zasilacza, wykonaj następujące czynności:
Podłącz zasilacz ❶ do odpowiedniego gniazda sieciowego, a wyjście zasilacza ❷ do tylnej części oświetlacza EPI.
Aby uniknąć uszkodzenia urządzenia, NIE używaj zasilacza innego niż dostarczony. Użycie innego zasilacza spowoduje unieważnienie gwarancji i może zagrozić bezpiecznej eksploatacji oraz negatywnie wpłynąć na kompatybilność elektromagnetyczną.
Zasilanie elektryczne
Napięcie wejściowe EPI: 5 V DC, 0,7 A
Napięcie zasilacza (przez zasilacz sieciowy):
100–240 V AC, 50–60 Hz, 0,6 A
Warunki środowiskowe
Temperatura pracy: 0°C – +40°C
Temperatura przechowywania: -40°C – +65°C
Wilgotność względna: 5% – 95%, bez kondensacji
Gwarancja
Gwarantuje się, że niniejszy produkt będzie wolny od wad materiałowych i wykonawczych przez okres jednego roku od daty wystawienia faktury pierwotnemu nabywcy.
Jeżeli w okresie gwarancyjnym produkt okaże się wadliwy, zostanie naprawiony lub wymieniony w zakładach firmy Vision Engineering lub w innym miejscu, według uznania firmy Vision Engineering. Firma Vision Engineering zastrzega sobie jednak prawo do zwrotu ceny zakupu, jeżeli nie jest w stanie zapewnić wymiany, a naprawa jest nieopłacalna lub nie może zostać wykonana w odpowiednim terminie. Części niewyprodukowane przez firmę Vision Engineering są objęte wyłącznie gwarancją
ich producenta.
Elementy zużywalne, takie jak bezpieczniki, nie są objęte gwarancją.
Niniejsza gwarancja nie obejmuje uszkodzeń powstałych podczas transportu, uszkodzeń spowodowanych niewłaściwym użyciem, zaniedbaniem lub niedbałością ani uszkodzeń wynikających z nieprawidłowego serwisowania lub modyfikacji wykonanych przez osoby inne niż personel serwisowy zatwierdzony przez firmę Vision Engineering. Ponadto gwarancja nie obejmuje żadnych rutynowych prac konserwacyjnych dotyczących produktu opisanych w instrukcji obsługi ani żadnych drobnych prac konserwacyjnych, których wykonania można zasadnie oczekiwać od nabywcy.
Firma Vision Engineering nie ponosi odpowiedzialności za niezadowalającą wydajność podczas pracy spowodowaną warunkami środowiskowymi, takimi jak wilgotność, kurz, żrące substancje chemiczne, osadzanie się oleju lub innych ciał obcych, rozlanie cieczy ani inne warunki pozostające poza kontrolą firmy Vision Engineering.
Z wyjątkiem przypadków określonych w niniejszym dokumencie firma Vision Engineering nie udziela żadnych innych gwarancji, wyraźnych ani dorozumianych na mocy prawa, dotyczących odsprzedaży, przydatności do określonego celu ani innych kwestii. Ponadto firma Vision Engineering w żadnych okolicznościach nie ponosi odpowiedzialności za szkody przypadkowe, wtórne ani inne.
Serwisowanie
Naprawy mogą być wykonywane wyłącznie przez przeszkolony personel serwisowy firmy Vision Engineering.
Można używać wyłącznie oryginalnych części zamiennych firmy Vision Engineering.
Wyłączenie odpowiedzialności
Niniejszy dokument jest dostarczany w stanie „takim, w jakim jest”, bez jakiejkolwiek gwarancji, wyraźnej lub dorozumianej, ustawowej lub innej; bez ograniczania powyższego wyraźnie wyklucza się gwarancje zadowalającej jakości, przydatności do określonego celu lub nienaruszania praw, a firma Vision Engineering Ltd. w żadnych okolicznościach nie ponosi odpowiedzialności za bezpośrednie ani pośrednie straty lub szkody jakiegokolwiek rodzaju, w tym utratę zysku, przychodów, wartości firmy lub przewidywanych oszczędności. Wszystkie takie gwarancje zostają niniejszym wykluczone w najszerszym zakresie dozwolonym przez prawo.
Dołożyliśmy wszelkich starań, aby teksty i ilustracje opracować możliwie dokładnie. Firma Vision Engineering Ltd. nie ponosi jednak odpowiedzialności za dokładność informacji zawartych w niniejszym dokumencie, z których użytkownik korzysta na własne ryzyko i na których nie powinien polegać. Informacje zawarte w niniejszej instrukcji mogą ulec zmianie bez wcześniejszego powiadomienia.
Bezpieczeństwo
Przed pierwszym użyciem systemu należy przeczytać instrukcję obsługi.
Należy upewnić się, że:
System i akcesoria są obsługiwane, konserwowane i naprawiane wyłącznie przez upoważniony i przeszkolony personel.
Wszyscy operatorzy przeczytali instrukcje i ostrzeżenia oraz je zrozumieli.
Bezpieczeństwo związane z oświetleniem
Nie należy patrzeć bezpośrednio na świecące diody LED. Może to spowodować uszkodzenie wzroku.
