Podstawa zwiększająca kontrast - TMB001
Informacje ogólne

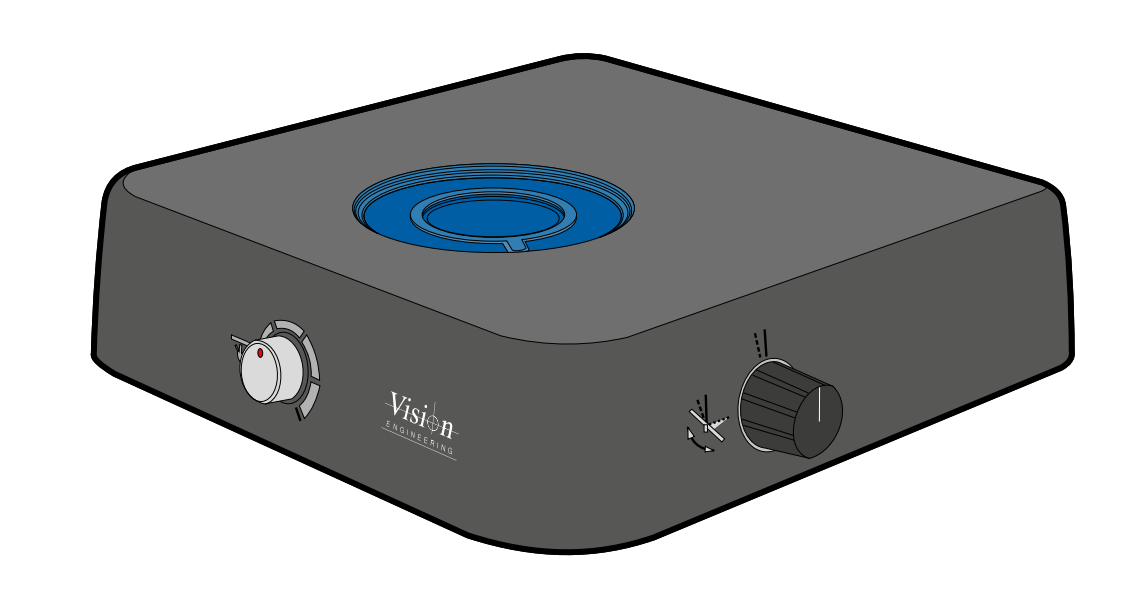

Podstawa zwiększająca kontrast firmy Vision Engineering sprawia, że niewidoczne staje się widoczne. Optycznie dostosowane oświetlenie umożliwia użytkownikom dostrzeżenie szczegółów, które nie są widoczne przy użyciu innych źródeł światła ani gołym okiem. Regulacja intensywności, kąta i przysłony pozwala uwidocznić niewidoczne w innych warunkach krawędzie, a także obserwować i rejestrować tekstury oraz połączenia w dwóch lub trzech wymiarach.
Najważniejsze cechy
- Poprawia widoczność 3D trudno dostrzegalnych obiektów.
- Regulacja światła umożliwia uwydatnienie krawędzi i kluczowych szczegółów obiektu.
- Regulacja migawki, kąta oświetlenia i intensywności pozwala zoptymalizować obraz dla dowolnego typu obiektu.
Kompatybilność z wieloma systemami
Podstawa zwiększająca kontrast jest akcesorium kompatybilnym z wieloma systemami i współpracuje ze wszystkimi systemami inspekcyjnymi Vision Engineering.
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
Inne systemy, w których urządzenie można umieścić pod torem optycznym.
Wymiary
- Masa 1,4 kg
- Wymiary: głębokość 216 mm
szerokość 230 mm
wysokość 51 mm

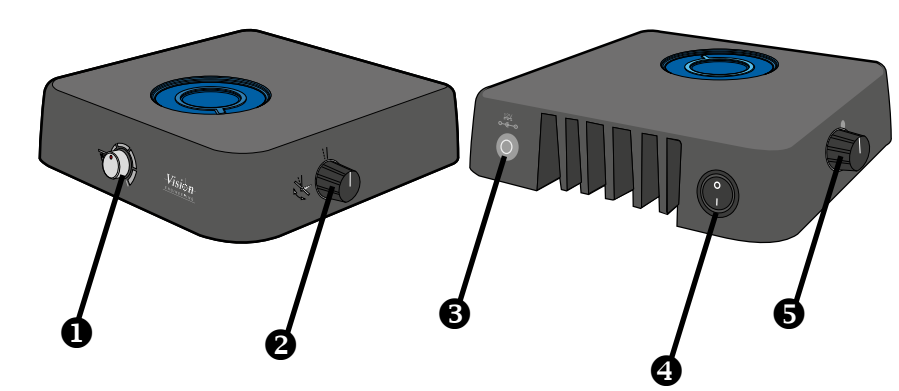

Elementy sterujące i złącza
❶ Regulacja natężenia światła
Reguluje ilość oświetlenia.
❷ Regulacja kierunku oświetlenia
Służy do zmiany kąta oświetlenia, zapewniając efekt pseudooświetlenia ciemnego pola.
❸ Wejście zasilania DC
Do tego urządzenia należy dostarczyć oddzielny zasilacz.
❹ Przełącznik zasilania Wł./Wył.
❺ Regulacja przysłony
Służy do uzyskania większej ilości informacji o głębi w trybie ciemnego pola.
Konfiguracja wyrównania podczas obserwacji

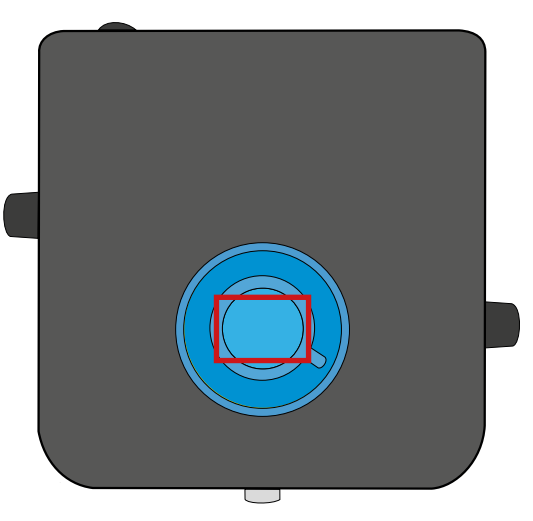

Prostokątne urządzenia obserwacyjne
- Wyrównaj urządzenie równomiernie i centralnie nad obszarem oświetlanym.
- Do wyśrodkowania użyj kształtu płytki stolika.
- W przypadku systemów cyfrowych: powiększ obraz tak, aby widoczny na ekranie obraz obejmował jedynie narożnik okręgu. Jeśli narożniki są równomierne, podstawa jest wyśrodkowana. W razie potrzeby powiększ lub pomniejsz obraz.
- W przypadku systemów optycznych: powiększ obraz tak, aby płytka podstawy dokładnie pokrywała się z okrągłą płytką stolika. Jeśli obramowanie jest równomierne, podstawa jest wyśrodkowana. W razie potrzeby powiększ lub pomniejsz obraz.

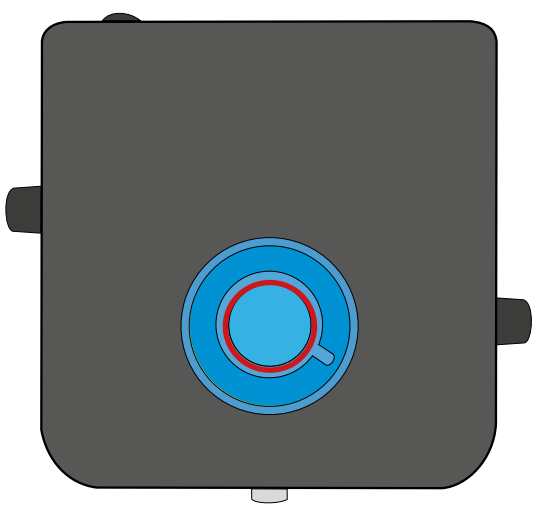

Okrągłe urządzenia obserwacyjne
- Wyrównaj urządzenie równomiernie i centralnie nad obszarem oświetlanym.
- Do wyśrodkowania użyj kształtu płytki stolika.
- W przypadku systemów cyfrowych: powiększ obraz tak, aby widoczny na ekranie obraz obejmował jedynie narożnik okręgu. Jeśli narożniki są równomierne, podstawa jest wyśrodkowana. W razie potrzeby powiększ lub pomniejsz obraz.
- W przypadku systemów optycznych: powiększ obraz tak, aby płytka podstawy dokładnie pokrywała się z okrągłą płytką stolika. Jeśli obramowanie jest równomierne, podstawa jest wyśrodkowana. W razie potrzeby powiększ lub pomniejsz obraz.
