同轴照明器 - ECI306 (LIT5457)
简介：
LED 同轴照明器 (EPI) 也可与载物台下照明配合使用，可提供同轴表面照明，用于照亮表面特征、盲孔等。
标准配置
❶ 同轴照明器
❷ 2 个转接环；59 mm ECI308 和 64 mm ECI309。
电源（未显示）
安装
下图显示的是安装在 EVOCam II 上的同轴照明器，但相同的安装说明也适用于 Vision Engineering 的其他单目数字产品。

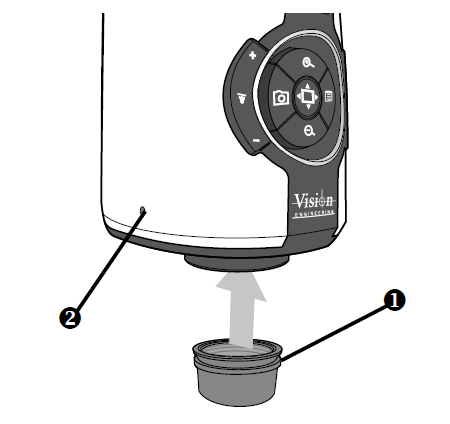

安装物镜
对于带燕尾槽的物镜：将物镜 ❶ 保持在适当位置，使用随附的内六角扳手拧紧紧定螺钉 ❷，以固定物镜。
请勿过度拧紧用于固定物镜的紧定螺钉。
对于带卡口的物镜：按照通常方式安装；如有需要，请参阅 EVO Cam 摄像头的用户指南。
安装转接环
将转接环 ❶ 套在物镜 ❷ 上，使球窝接头部件 ❸ 朝向 EVO Cam II ❹ 的后方。
使用手拧螺钉 ❺ 固定转接环。
请勿过度拧紧用于固定转接环的手拧螺钉。
安装同轴照明器
完全拧松 EPI 手拧螺钉 ❶，并将照明器 ❷ 定位到球窝接头部件 ❸ 上。
如图所示，确保 EPI 手拧螺钉朝向摄像头后方，然后拧紧手拧螺钉。
请勿过度拧紧用于固定 EPI 照明器的手拧螺钉。
电源连接
如需使用随附的专用电源，请按以下步骤操作：
将电源 ❶ 插入合适的市电插座，并将电源输出端 ❷ 插入 EPI 照明器后部。
为避免损坏设备，切勿使用随附电源以外的任何其他电源。使用任何其他电源都将使保修失效，并可能影响操作安全性和 EMC 性能。
电气规格
EPI 输入电压：5VDC 0.7A
电源电压（通过插头式电源）：
100-240VAC 50-60Hz 0.6A
环境条件
工作温度 0°C – +40°C
存储温度 -40°C – +65°C
相对湿度 5% – 95%，无冷凝
保修
本产品自向原始购买者开具发票之日起一年内，保证不存在材料和工艺缺陷。
如果在保修期内发现产品存在缺陷，Vision Engineering 可自行决定在其设施内或其他地点对产品进行维修或更换。但是，如果无法提供替换产品，且维修在商业上不可行或无法及时完成，Vision Engineering 保留退还购买价款的权利。非 Vision Engineering 制造的部件仅享有其制造商提供的保修。
保险丝等易耗部件不在保修范围内。
本保修不涵盖运输途中造成的损坏、因误用、疏忽或粗心造成的损坏，也不涵盖由非 Vision Engineering 认可的维修人员进行不当维修或改装所导致的损坏。此外，本保修不涵盖用户指南中所述产品的任何例行维护工作，或按合理预期应由购买者执行的任何小型维护工作。
对于因湿度、灰尘、腐蚀性化学品、油或其他异物沉积、液体泼洒，或其他超出 Vision Engineering 控制范围的环境条件而导致的运行性能不佳，Vision Engineering 不承担任何责任。
除本文所述内容外，Vision Engineering 不作任何其他明示或法律默示的保证，无论是关于转售、特定用途适用性还是其他方面。此外，在任何情况下，Vision Engineering 均不对附带损害、后果性损害或其他损害承担责任。
维修
维修只能由经过 Vision Engineering 培训的维修人员进行。
只能使用 Vision Engineering 原厂备用零件。
免责声明
本文件按“现状”提供，不作任何形式的明示或默示、法定或其他保证；在不限制前述内容的情况下，特此明确排除关于令人满意的质量、特定用途适用性或不侵权的保证。在任何情况下，Vision Engineering Ltd. 均不对任何形式的直接或间接损失或损害负责，包括利润、收入、商誉或预期节省的损失。在法律允许的最大范围内，所有此类保证均予以排除。
我们已尽可能准确地编写本文中的文字和插图。但是，Vision Engineering Ltd. 不对本文档所含信息的准确性负责；您应自行承担使用风险，不应依赖这些信息。本手册中的信息可能会在不另行通知的情况下更改。
安全
首次使用系统前，请阅读用户指南。
请确保：
系统及其附件仅由经过授权且受过培训的人员操作、维护和维修。
所有操作员均已阅读并理解相关说明和警告。
照明安全
请勿直视点亮的 LED。这可能会损害视力。
