增强对比度底座 - TMB001

增强对比度底座 - TMB001

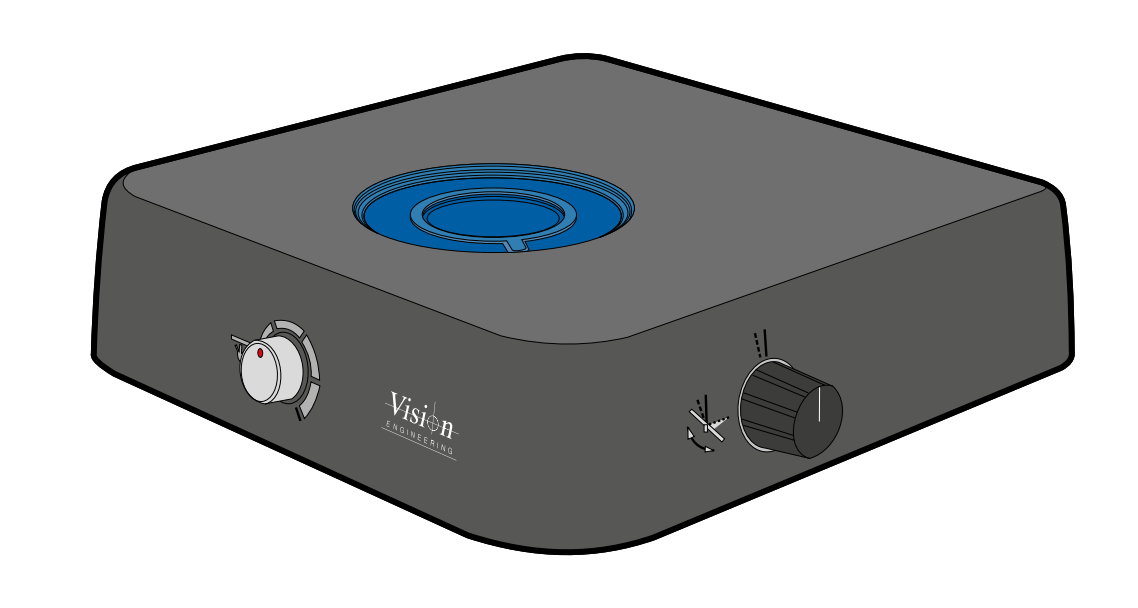

概述

Vision Engineering 的增强对比度底座可将不可见变为可见。经过光学调校的照明使用户能够看到使用其他光源或肉眼无法看到的细节。通过控制光强、角度和光圈，可以突出显示原本不可见的边缘，并以二维或三维方式观察和捕捉纹理及界面。

主要特点

• 增强难以观察对象的三维视图。
• 控制光线以突出对象中的边缘和关键细节。
• 调节快门、照明角度和光强，为任何类型的对象优化图像。

多系统兼容性

增强对比度底座是一款多系统附件，与所有 Vision Engineering 检测系统兼容。

• Lynx EVO
• DRV-Z1
• Mantis
• EVOCam
• SX Elite
• SX CMO

• 其他可将本装置放置在光路下方的系统。



尺寸

• 重量 1.4 千克
• 尺寸：深度 216 毫米
           宽度 230 毫米
           高度 51 毫米

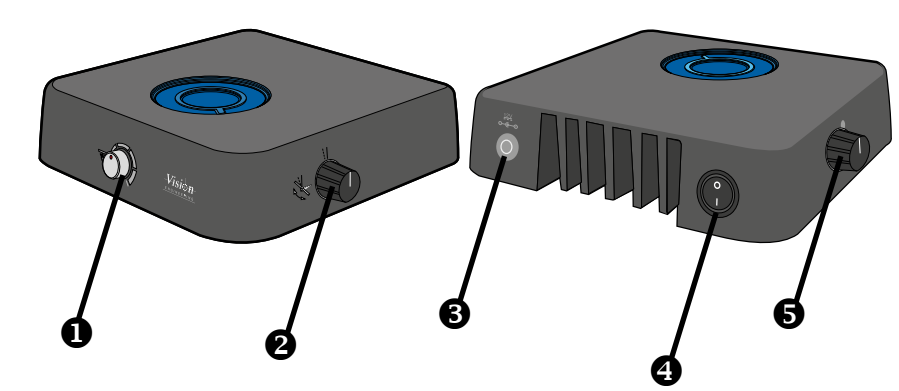

控制部件和连接

❶ 调光控制
      调节照明量。
❷ 照明方向控制
      用于改变照明角度，以产生伪暗场照明效果。
❸ 直流电源输入
      本装置需配备独立电源。
❹ 电源开/关开关
❺ 光圈控制
      用于在暗场中提供更多深度信息。

观察对准设置

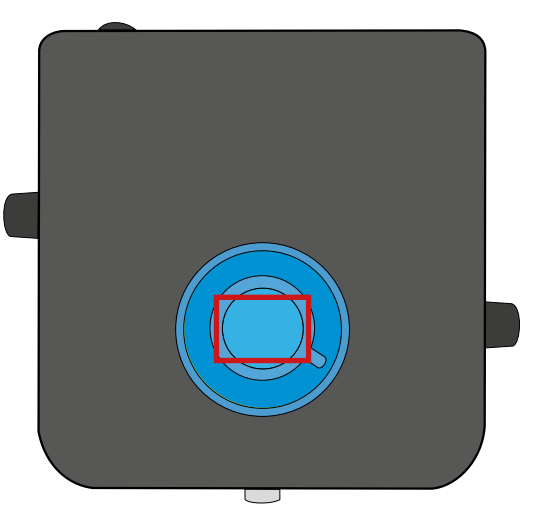

矩形观察设备

• 在照明区域上方均匀居中对齐。
• 利用载物台板的形状使对齐居中。
• 对于数字系统：进行缩放，使屏幕上显示的内容刚好包含圆形的角部。如果各角均匀，则底座已居中。根据需要放大或缩小。
• 对于光学系统：进行缩放，使底板与圆形载物台板紧密匹配。如果周围区域均匀，则底座已居中。根据需要放大或缩小。

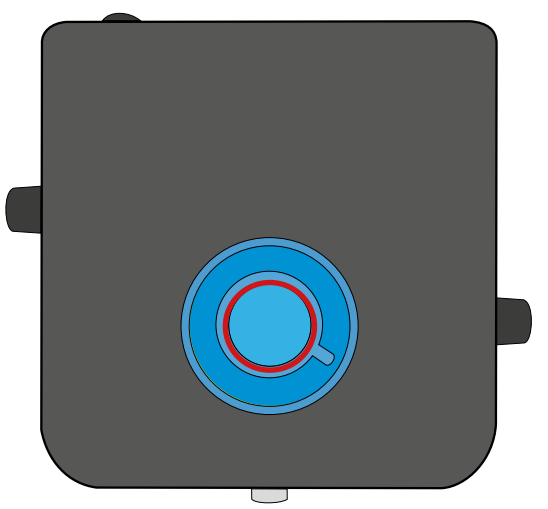

圆形观察设备

• 在照明区域上方均匀居中对齐。
• 利用载物台板的形状使对齐居中。
• 对于数字系统：进行缩放，使屏幕上显示的内容刚好包含圆形的角部。如果各角均匀，则底座已居中。根据需要放大或缩小。
• 对于光学系统：进行缩放，使底板与圆形载物台板紧密匹配。如果周围区域均匀，则底座已居中。根据需要放大或缩小。
