Episkopischer Beleuchter – ECI306 (LIT5457)
Einleitung:
Der LED-Episkopbeleuchter (EPI), der auch mit einer
Untertischbeleuchtung verwendet werden kann, erzeugt eine koaxiale
Oberflächenbeleuchtung und wird zur Beleuchtung von Oberflächenmerkmalen,
Sacklöchern usw. verwendet.
Standardlieferumfang
❶ Episkopischer Beleuchter
❷ 2 Adapterringe; 59 mm ECI308 und 64 mm ECI309.
Netzteil (nicht abgebildet)
Montage
Die folgenden Abbildungen zeigen den an einer EVOCam II montierten episkopischen Beleuchter. Die gleichen Montageanweisungen gelten jedoch auch für die anderen monokularen Digitalprodukte von Vision Engineering.
Montage des Objektivs

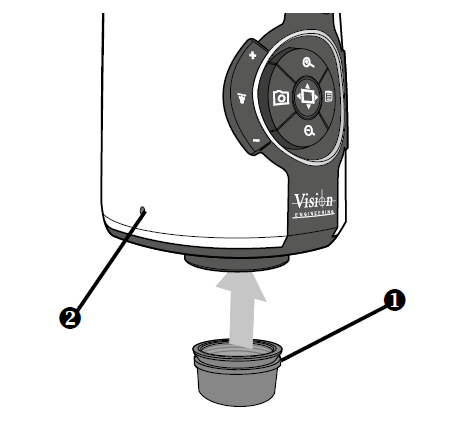

Bei einem Objektiv mit Schwalbenschwanzführung: Halten Sie das Objektiv ❶ in Position und sichern Sie es mit dem mitgelieferten Innensechskantschlüssel, indem Sie die Madenschraube ❷ festziehen.
Ziehen Sie die Madenschraube, mit der das Objektiv befestigt wird, nicht zu fest an.
Bei einem Objektiv mit Bajonettverschluss: Setzen Sie es wie gewohnt ein. Ziehen Sie bei Bedarf die
Bedienungsanleitung für den EVO-Cam-Kopf zu Rate.
Montage des Adapterrings
Positionieren Sie den Adapterring ❶ über dem Objektiv ❷, wobei sich das Kugelgelenk ❸ an der Rückseite der EVO Cam II ❹ befindet.
Sichern Sie den Adapterring mit der Rändelschraube ❺.
Ziehen Sie die Rändelschraube, mit der der Adapterring befestigt wird, nicht zu fest an.
Montage des episkopischen Beleuchters
Lösen Sie die Rändelschraube des EPI ❶ vollständig und setzen Sie den Beleuchter ❷ auf das Kugelgelenk ❸.
Stellen Sie sicher, dass die Rändelschraube des EPI wie abgebildet zur Rückseite des Kopfs zeigt, und ziehen Sie die Rändelschraube fest.
Ziehen Sie die Rändelschraube, mit der der EPI-Beleuchter befestigt wird, nicht zu fest an.
Stromanschluss
Gehen Sie zur Verwendung des mitgelieferten dedizierten Netzteils wie folgt vor:
Schließen Sie das Netzteil ❶ an eine geeignete Netzsteckdose und den Ausgang des Netzteils ❷ an der Rückseite des EPI-Beleuchters an.
Verwenden Sie zur Vermeidung von Schäden am Gerät AUSSCHLIESSLICH das mitgelieferte Netzteil. Die Verwendung eines anderen Netzteils führt zum Erlöschen der Garantie und kann den sicheren Betrieb sowie die EMV-Leistung beeinträchtigen.
Elektrische Versorgung
EPI-Eingangsspannung: 5 VDC 0,7 A
Netzteilspannung (über Steckernetzteil):
100–240 VAC 50–60 Hz 0,6 A
Umgebungsbedingungen
Betriebstemperatur 0 °C – +40 °C
Lagertemperatur -40 °C – +65 °C
Relative Luftfeuchtigkeit 5 % – 95 %, nicht kondensierend
Garantie
Für dieses Produkt wird gewährleistet, dass es ab dem Rechnungsdatum gegenüber dem ursprünglichen Käufer für einen Zeitraum von einem Jahr frei von Material- und Verarbeitungsfehlern ist.
Wird das Produkt innerhalb des Garantiezeitraums als fehlerhaft befunden, wird es in den Einrichtungen von Vision Engineering oder andernorts nach Ermessen von Vision Engineering repariert oder ersetzt. Vision Engineering behält sich jedoch das Recht vor, den Kaufpreis zu erstatten, wenn kein Ersatz bereitgestellt werden kann und eine Reparatur wirtschaftlich nicht praktikabel ist oder nicht rechtzeitig durchgeführt werden kann. Teile, die nicht von Vision Engineering hergestellt wurden, unterliegen ausschließlich der Garantie ihres Herstellers.
Verbrauchskomponenten wie Sicherungen sind von der Garantie ausgeschlossen.
Diese Garantie deckt keine Transportschäden, Schäden durch unsachgemäße Verwendung, Vernachlässigung oder Unachtsamkeit sowie Schäden infolge unsachgemäßer Wartung oder Änderungen durch andere als von Vision Engineering autorisierte Servicekräfte ab. Darüber hinaus deckt diese Garantie keine routinemäßigen Wartungsarbeiten an dem in der Bedienungsanleitung beschriebenen Produkt oder kleinere Wartungsarbeiten ab, deren Durchführung durch den Käufer vernünftigerweise erwartet werden kann.
Für unbefriedigende Betriebsleistungen aufgrund von Umgebungsbedingungen wie Feuchtigkeit, Staub, ätzenden Chemikalien, Ablagerungen von Öl oder anderen Fremdstoffen, Verschütten oder anderen Bedingungen, die außerhalb der Kontrolle von Vision Engineering liegen, wird keine Verantwortung übernommen.
Mit Ausnahme der hierin genannten Garantien übernimmt Vision Engineering keine weiteren ausdrücklichen oder gesetzlich stillschweigend vorausgesetzten Garantien, weder für die Wiederverkäuflichkeit, die Eignung für einen bestimmten Zweck noch für sonstige Zwecke. Darüber hinaus haftet Vision Engineering unter keinen Umständen für Neben-, Folge- oder sonstige Schäden.
Wartung
Reparaturen dürfen ausschließlich von geschultem Servicepersonal von Vision Engineering durchgeführt werden.
Es dürfen ausschließlich Originalersatzteile von Vision Engineering verwendet werden.
Haftungsausschluss
Dieses Dokument wird ohne jegliche ausdrückliche oder stillschweigende, gesetzliche oder sonstige Garantie „wie besehen“ bereitgestellt. Ohne Einschränkung des Vorstehenden werden die Garantien zufriedenstellender Qualität, der Eignung für einen bestimmten Zweck oder der Nichtverletzung von Rechten ausdrücklich ausgeschlossen. Unter keinen Umständen haftet Vision Engineering Ltd. für direkte oder indirekte Verluste oder Schäden jeglicher Art, einschließlich entgangener Gewinne, Einnahmen, Firmenwert oder erwarteter Einsparungen. Alle derartigen Garantien werden hiermit im größtmöglichen gesetzlich zulässigen Umfang ausgeschlossen.
Wir haben die Texte und Abbildungen so genau wie möglich zusammengestellt. Vision Engineering Ltd. übernimmt jedoch keine Verantwortung für die Richtigkeit der in diesem Dokument enthaltenen Informationen. Die Verwendung erfolgt auf eigenes Risiko; auf diese Informationen sollte nicht vertraut werden. Die in dieser Anleitung enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.
Sicherheit
Lesen Sie vor der erstmaligen Verwendung Ihres Systems die Bedienungsanleitung.
Stellen Sie sicher, dass:
Ihr System und dessen Zubehör ausschließlich von autorisiertem und geschultem Personal betrieben, gewartet und repariert werden.
Alle Bediener die Anweisungen und Warnhinweise gelesen und verstanden haben.
Sicherheit der Beleuchtung
Schauen Sie nicht direkt in die beleuchteten LEDs. Dies kann zu Augenschäden führen.
