Kontrastverstärkende Basis – TMB001
Überblick

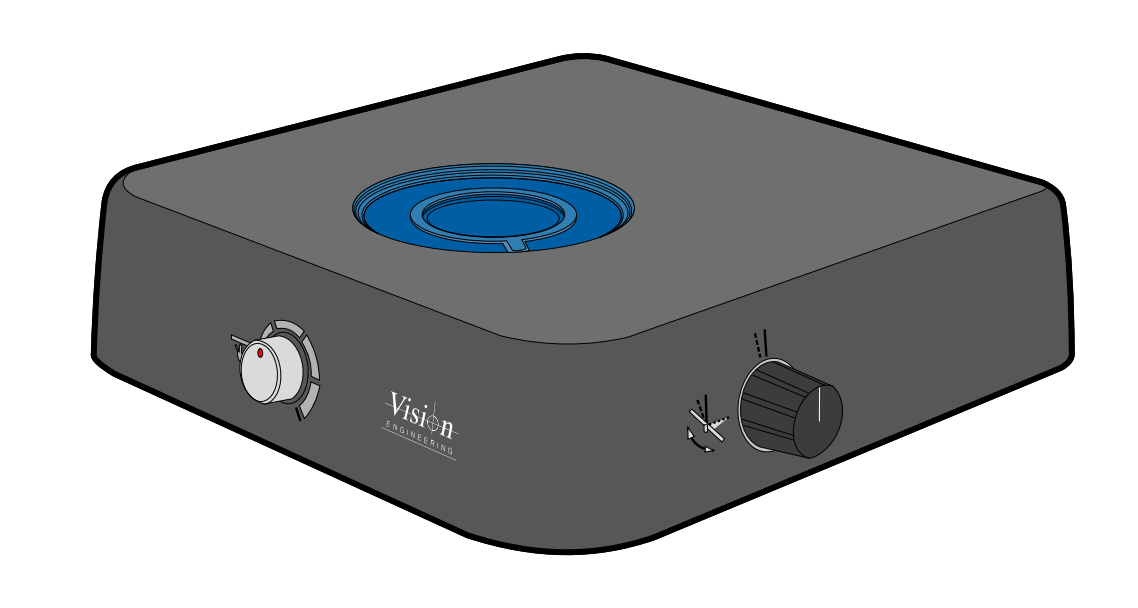

Die kontrastverstärkende Basis von Vision Engineering macht Unsichtbares sichtbar. Die optisch abgestimmte Beleuchtung ermöglicht es Benutzern, Details zu erkennen, die mit anderen Lichtquellen und mit bloßem Auge nicht sichtbar sind. Durch die Regelung von Intensität, Winkel und Iris können ansonsten unsichtbare Kanten hervorgehoben sowie Texturen und Schnittstellen in zwei oder drei Dimensionen betrachtet und erfasst werden.
Wichtige Merkmale
- Verbessert die 3D-Ansicht von schwer erkennbaren Objekten.
- Steuerung der Beleuchtung zur Hervorhebung von Kanten und wichtigen Details innerhalb des Objekts.
- Verschluss, Beleuchtungswinkel und Intensität einstellen, um das Bild für jede Art von Objekt zu optimieren.
Kompatibilität mit mehreren Systemen
Die kontrastverstärkende Basis ist ein systemübergreifendes Zubehör und mit allen Inspektionssystemen von Vision Engineering kompatibel.
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
Weitere Systeme, bei denen die Einheit unterhalb des optischen Strahlengangs platziert werden kann.
Abmessungen
- Gewicht 1,4 kg
- Größe: Tiefe 216 mm
Breite 230 mm
Höhe 51 mm

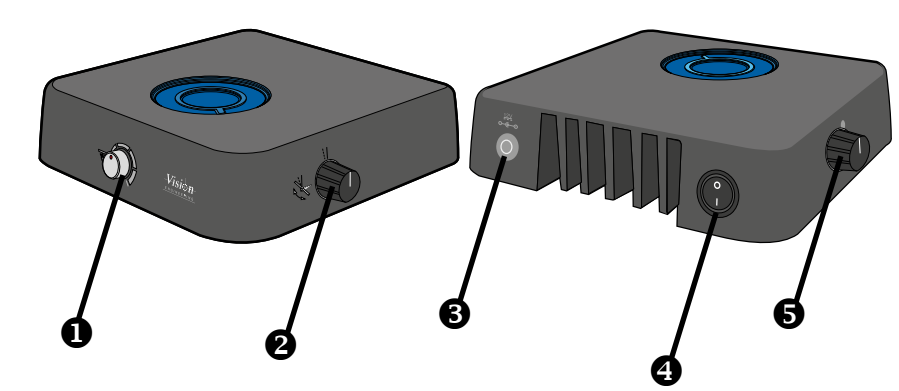

Bedienelemente & Anschlüsse
❶ Dimmersteuerung
Regelt die Beleuchtungsstärke.
❷ Steuerung der Beleuchtungsrichtung
Dient zur Änderung des Beleuchtungswinkels und erzeugt einen Pseudo-Dunkelfeldbeleuchtungseffekt.
❸ Gleichstromeingang
Ein separates Netzteil wird mit dieser Einheit mitgeliefert.
❹ Ein-/Ausschalter
❺ Irissteuerung
Dient zur Bereitstellung zusätzlicher Tiefeninformationen im Dunkelfeld.
Einrichtung der Betrachtungsausrichtung

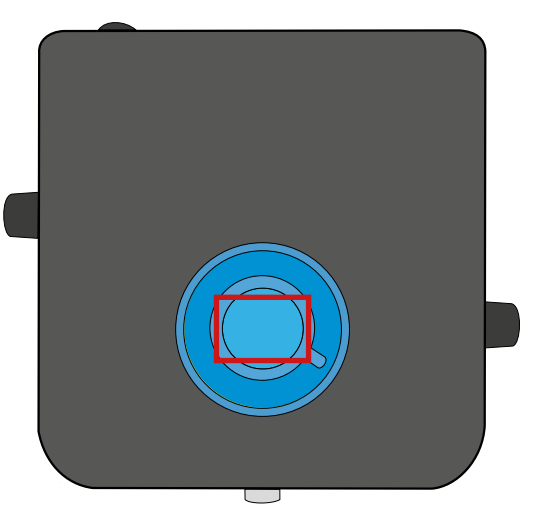

Rechteckige Betrachtungssysteme
- Gleichmäßig und mittig über dem beleuchteten Bereich ausrichten.
- Die Form der Tischplatte verwenden, um die Ausrichtung zu zentrieren.
- Für digitale Systeme: so weit zoomen, dass die Darstellung auf dem Bildschirm gerade die Ecke des Kreises einschließt. Wenn die Ecken gleichmäßig sind, ist die Basis zentriert. Nach Bedarf hinein- oder herauszoomen.
- Für optische Systeme: so weit zoomen, dass die Basisplatte der runden Tischplatte möglichst genau entspricht. Wenn der Rand gleichmäßig ist, ist die Basis zentriert. Nach Bedarf hinein- oder herauszoomen.

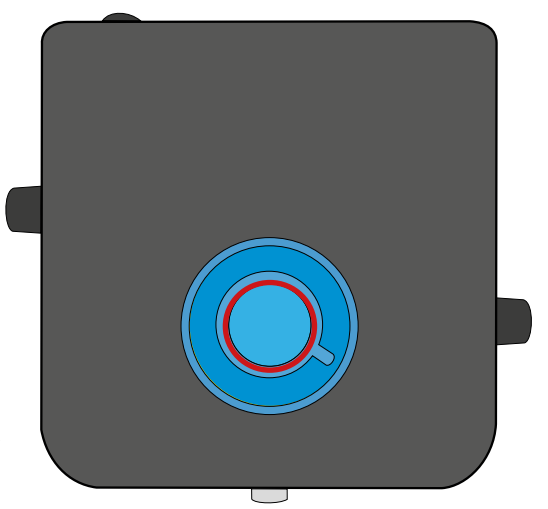

Runde Betrachtungssysteme
- Gleichmäßig und mittig über dem beleuchteten Bereich ausrichten.
- Die Form der Tischplatte verwenden, um die Ausrichtung zu zentrieren.
- Für digitale Systeme: so weit zoomen, dass die Darstellung auf dem Bildschirm gerade die Ecke des Kreises einschließt. Wenn die Ecken gleichmäßig sind, ist die Basis zentriert. Nach Bedarf hinein- oder herauszoomen.
- Für optische Systeme: so weit zoomen, dass die Basisplatte der runden Tischplatte möglichst genau entspricht. Wenn der Rand gleichmäßig ist, ist die Basis zentriert. Nach Bedarf hinein- oder herauszoomen.
