Iluminador episcópico - ECI306 (LIT5457)
Introducción:
El iluminador episcópico LED (EPI), que también puede utilizarse con iluminación
subplatina, proporciona iluminación coaxial de superficies y se utiliza para iluminar
características de superficies, orificios ciegos, etc.
Contenido estándar
❶ Iluminador episcópico
❷ 2 anillos adaptadores: ECI308 de 59 mm y ECI309 de 64 mm.
Fuente de alimentación (no se muestra)
Ensamblaje
Las imágenes a continuación muestran el iluminador episcópico instalado en una EVOCam II, pero las mismas instrucciones de instalación también se aplican a los demás productos digitales monoculares de Vision Engineering.

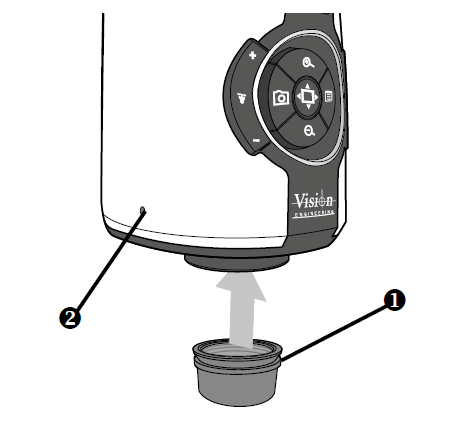

Instalación del lente objetivo
Para un lente objetivo con cola de milano: mientras sostiene el lente objetivo ❶ en su posición, utilice la llave HEX suministrada para fijar el lente apretando el tornillo prisionero ❷.
No apriete demasiado el tornillo prisionero que sujeta el lente en su lugar.
Para un lente objetivo con bayoneta: instálelo de la forma habitual, consultando la
guía del usuario del cabezal EVO Cam según sea necesario.

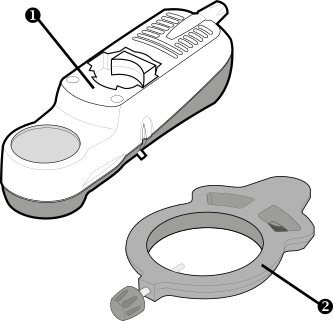

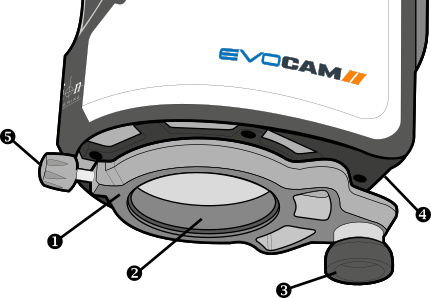

Instalación del anillo adaptador
Coloque el anillo adaptador ❶ sobre el lente objetivo ❷, con la articulación esférica ❸ orientada hacia la parte posterior de la EVO Cam II ❹.
Fije el anillo adaptador utilizando el tornillo de mariposa ❺.
No apriete demasiado el tornillo de mariposa que sujeta el anillo adaptador en su lugar.

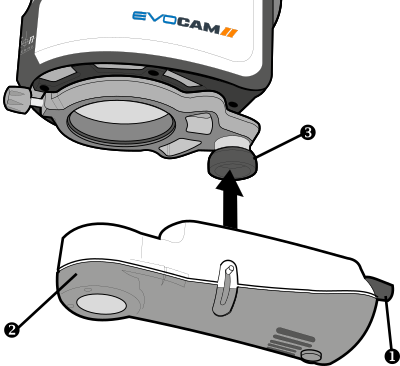

Instalación del iluminador episcópico
Afloje completamente el tornillo de mariposa del EPI ❶ y coloque el iluminador ❷ sobre la articulación esférica ❸.
Asegurándose de que el tornillo de mariposa del EPI quede orientado hacia la parte posterior del cabezal, como se muestra, apriete el tornillo de mariposa.
No apriete demasiado el tornillo de mariposa que sujeta el iluminador EPI en su lugar.

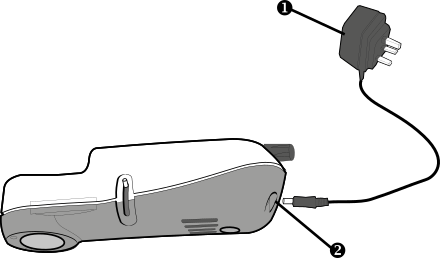

Conexión eléctrica
Para utilizar la fuente de alimentación exclusiva suministrada, proceda de la siguiente manera:
Conecte la fuente de alimentación ❶ a un tomacorriente adecuado y la salida de la fuente de alimentación ❷ a la parte posterior del iluminador EPI.
Para evitar daños a la unidad, NO utilice ninguna otra fuente de alimentación que no sea la suministrada. El uso de cualquier otra fuente de alimentación invalidará la garantía y puede comprometer la operación segura y el desempeño de EMC.
Suministro eléctrico
Voltaje de entrada del EPI: 5 VCC 0.7 A
Voltaje de la fuente de alimentación (mediante fuente de alimentación con enchufe):
100-240 VCA 50-60 Hz 0.6 A
Condiciones ambientales
Temperatura de funcionamiento: 0 °C – +40 °C
Temperatura de almacenamiento: -40 °C – +65 °C
Humedad relativa: 5 % – 95 %, sin condensación
Garantía
Se garantiza que este producto está libre de defectos de materiales y mano de obra durante un período de un año a partir de la fecha de la factura al comprador original.
Si durante el período de garantía se determina que el producto es defectuoso, será reparado o reemplazado en las instalaciones de Vision Engineering o en otro lugar, todo ello a elección de Vision Engineering. Sin embargo, Vision Engineering se reserva el derecho de reembolsar el precio de compra si no puede proporcionar un reemplazo y la reparación no es comercialmente viable o no puede realizarse de manera oportuna. Las piezas que no sean fabricadas por Vision Engineering cuentan únicamente con la garantía de
su fabricante.
Los componentes consumibles, como los fusibles, no tienen garantía.
Esta garantía no cubre los daños durante el transporte, los daños causados por uso indebido, negligencia o descuido, ni los daños derivados de un mantenimiento inadecuado o de modificaciones realizadas por personas que no sean personal de servicio aprobado por Vision Engineering. Asimismo, esta garantía no cubre ningún trabajo de mantenimiento rutinario del producto descrito en la guía del usuario ni ningún trabajo de mantenimiento menor que razonablemente deba realizar el comprador.
No se asume ninguna responsabilidad por un desempeño operativo insatisfactorio debido a condiciones ambientales como humedad, polvo, productos químicos corrosivos, depósitos de aceite u otras materias extrañas, derrames u otras condiciones fuera del control de Vision Engineering.
Salvo lo indicado en el presente documento, Vision Engineering no ofrece ninguna otra garantía, expresa o implícita por ley, ya sea de comerciabilidad, idoneidad para un propósito particular o de otro tipo. Asimismo, Vision Engineering no será responsable bajo ninguna circunstancia por daños incidentales, consecuentes o de otro tipo.
Servicio
Las reparaciones solo pueden ser realizadas por personal de servicio capacitado por Vision Engineering.
Solo se pueden utilizar piezas de repuesto originales de Vision Engineering.
Descargo de responsabilidad
Este documento se proporciona “tal cual”, sin ninguna garantía de ningún tipo, ya sea expresa o implícita, legal o de otro tipo; sin limitar lo anterior, las garantías de calidad satisfactoria, idoneidad para un propósito particular o no infracción quedan expresamente excluidas y, bajo ninguna circunstancia, Vision Engineering Ltd. será responsable por pérdidas o daños directos o indirectos de cualquier tipo, incluidas pérdidas de ganancias, ingresos, fondo de comercio o ahorros previstos. Todas dichas garantías quedan excluidas en la máxima medida permitida por la ley.
Hemos recopilado los textos y las ilustraciones con la mayor precisión posible. Sin embargo, Vision Engineering Ltd. no será responsable de la exactitud de la información contenida en este documento, cuyo uso queda bajo su propio riesgo y en la que no debe basarse. La información incluida en este manual puede cambiar sin previo aviso.
Seguridad
Antes de utilizar su sistema por primera vez, lea la guía del usuario.
Asegúrese de que:
Su sistema y sus accesorios sean operados, mantenidos y reparados únicamente por personal autorizado y capacitado.
Todos los operadores hayan leído y comprendido las instrucciones y advertencias.
Seguridad de la iluminación
No mire directamente los LED iluminados. Esto puede causar daños a la vista.
