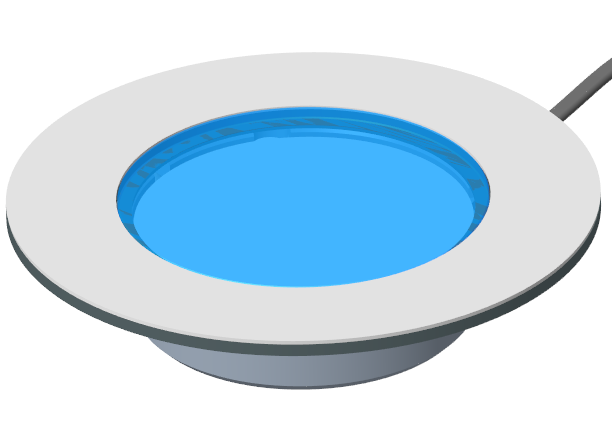

Iluminador debajo de la platina - ECI304

Iluminador debajo de la platina - ECI304

Instalación:

Consulta las instrucciones a continuación o también mira el video aquí.

• Retira la placa de cubierta de la platina ❶ y pasa el cable ❷ a través de la base del soporte.
• Coloca el iluminador ❸ en la base de la platina y fíjalo con los dos tornillos ❹.


• Con cuidado, coloca el soporte Ergo de lado y pasa el cable a través de la base, como se muestra. Introduce el pasacables ❺ en el soporte.

• Coloca el soporte Ergo en posición vertical y vuelve a instalar el difusor del iluminador ❻, el marco ❼ y el vidrio ❽.

Si vas a instalar el filtro opcional para reducir el resplandor, debes colocarlo entre el difusor y el marco.
