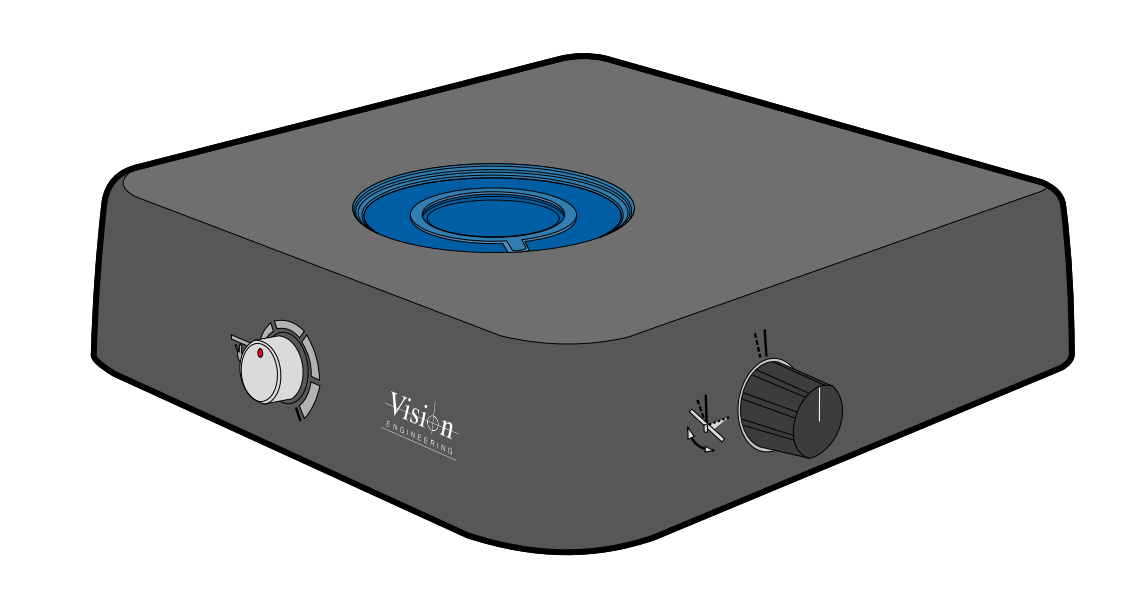

Base de mejora de contraste - TMB001
Descripción general
La base de mejora de contraste de Vision Engineering hace visible lo invisible. La iluminación ajustada ópticamente permite a los usuarios ver detalles que no son visibles con otras fuentes de luz ni a simple vista. El control de la intensidad, el ángulo y el iris permite resaltar bordes que de otro modo serían invisibles, así como ver y capturar texturas e interfaces en dos o tres dimensiones.
Características principales
- Mejora la vista 3D de objetos difíciles de ver.
- Control de la luz para resaltar bordes y detalles clave dentro del objeto.
- Ajuste el obturador, el ángulo de iluminación y la intensidad para optimizar la imagen de cualquier tipo de objeto.
Compatibilidad con múltiples sistemas
La base de mejora de contraste es un accesorio compatible con múltiples sistemas y es compatible con todos los sistemas de inspección de Vision Engineering.
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
Otros sistemas en los que la unidad puede colocarse debajo de la trayectoria óptica.
Dimensiones
- Peso: 1.4 kg
- Tamaño: Profundidad 216 mm
Ancho 230 mm
Altura 51 mm

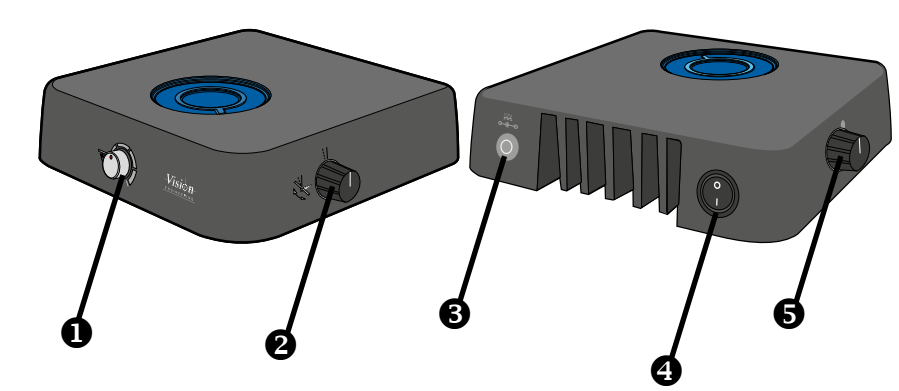

Controles y conexiones
❶ Control del atenuador
Ajusta la cantidad de iluminación.
❷ Control de dirección de la iluminación
Se utiliza para modificar el ángulo de iluminación y generar un efecto de iluminación de campo oscuro simulado.
❸ Entrada de alimentación de CC
Esta unidad se suministra con una fuente de alimentación independiente.
❹ Interruptor de encendido/apagado
❺ Control del iris
Se utiliza para proporcionar más información de profundidad en el campo oscuro.
Configuración de alineación para la visualización

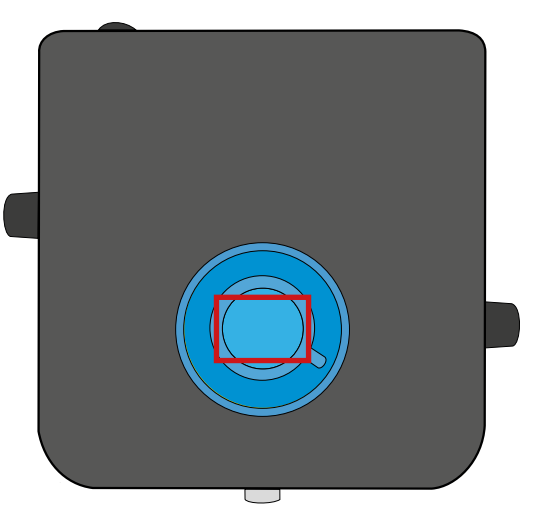

Equipo de visualización rectangular
- Alinee de manera uniforme y centrada sobre el área de iluminación.
- Use la forma de la placa de la platina para centrar la alineación.
- Para sistemas digitales: ajuste el zoom de modo que lo que se muestra en la pantalla incluya apenas la esquina del círculo. Si las esquinas están niveladas, la base está centrada. Ajuste el zoom según sea necesario.
- Para sistemas ópticos: ajuste el zoom de modo que la placa base coincida estrechamente con la placa circular de la platina. Si el borde circundante es uniforme, la base está centrada. Ajuste el zoom según sea necesario.

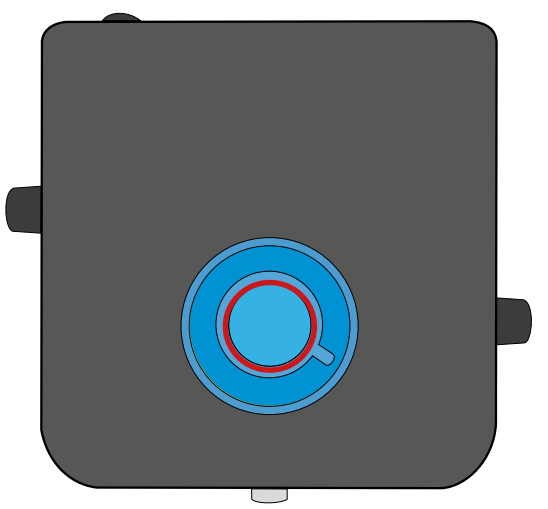

Equipo de visualización circular
- Alinee de manera uniforme y centrada sobre el área de iluminación.
- Use la forma de la placa de la platina para centrar la alineación.
- Para sistemas digitales: ajuste el zoom de modo que lo que se muestra en la pantalla incluya apenas la esquina del círculo. Si las esquinas están niveladas, la base está centrada. Ajuste el zoom según sea necesario.
- Para sistemas ópticos: ajuste el zoom de modo que la placa base coincida estrechamente con la placa circular de la platina. Si el borde circundante es uniforme, la base está centrada. Ajuste el zoom según sea necesario.
