Iluminador episcópico - ECI306 (LIT5457)
Introducción:
El iluminador episcópico LED (EPI), que también puede utilizarse con iluminación
subplatina, proporciona iluminación coaxial de superficies y se utiliza para iluminar
características de superficies, orificios ciegos, etc.
Contenido estándar
❶ Iluminador episcópico
❷ 2 anillos adaptadores: ECI308 de 59 mm y ECI309 de 64 mm.
Fuente de alimentación (no se muestra)
Montaje
Las imágenes siguientes muestran el iluminador episcópico instalado en una EVOCam II, pero las mismas instrucciones de instalación también se aplican a los demás productos digitales monoculares de Vision Engineering.
Instalación del objetivo

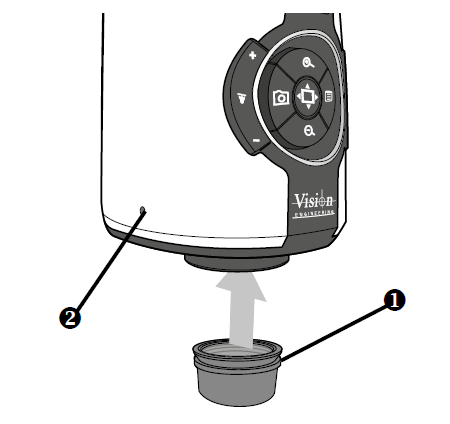

Para un objetivo con cola de milano: Mientras sujeta el objetivo ❶ en su posición, utilice la llave HEX suministrada para fijarlo apretando el tornillo prisionero ❷.
No apriete demasiado el tornillo prisionero que sujeta el objetivo.
Para un objetivo con bayoneta: Instálelo de la forma habitual, consultando la
guía del usuario del cabezal EVO Cam según sea necesario.
Instalación del anillo adaptador

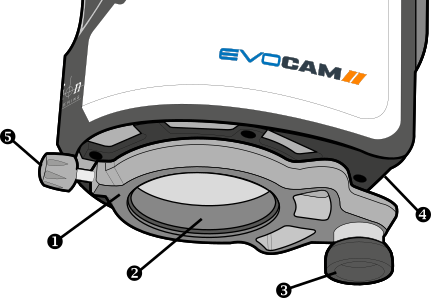

Coloque el anillo adaptador ❶ sobre el objetivo ❷, con la articulación esférica ❸ orientada hacia la parte posterior de la EVO Cam II ❹.
Fije el anillo adaptador utilizando el tornillo de ajuste manual ❺.
No apriete demasiado el tornillo de ajuste manual que sujeta el anillo adaptador.
Instalación del iluminador episcópico
Afloje completamente el tornillo de ajuste manual del EPI ❶ y coloque el iluminador ❷ sobre la articulación esférica ❸.
Asegúrese de que el tornillo de ajuste manual del EPI esté orientado hacia la parte posterior del cabezal, como se muestra, y apriete el tornillo.
No apriete demasiado el tornillo de ajuste manual que sujeta el iluminador EPI.
Conexión eléctrica
Para utilizar la fuente de alimentación específica suministrada, proceda de la siguiente manera:
Conecte la fuente de alimentación ❶ a una toma de corriente adecuada y la salida de la fuente de alimentación ❷ a la parte posterior del iluminador EPI.
Para evitar daños en la unidad, NO utilice ninguna fuente de alimentación distinta de la suministrada. El uso de cualquier otra fuente de alimentación invalidará la garantía y puede comprometer la seguridad de funcionamiento y el rendimiento de EMC.
Suministro eléctrico
Tensión de entrada del EPI: 5 V CC, 0,7 A
Tensión de la fuente de alimentación (mediante fuente de alimentación con enchufe):
100-240 V CA, 50-60 Hz, 0,6 A
Condiciones ambientales
Temperatura de funcionamiento: 0 °C – +40 °C
Temperatura de almacenamiento: -40 °C – +65 °C
Humedad relativa: 5 % – 95 %, sin condensación
Garantía
Se garantiza que este producto está libre de defectos de materiales y mano de obra durante un periodo de un año a partir de la fecha de la factura al comprador original.
Si durante el periodo de garantía se determina que el producto es defectuoso, será reparado o sustituido en las instalaciones de Vision Engineering o en otro lugar, todo ello a discreción de Vision Engineering. No obstante, Vision Engineering se reserva el derecho de reembolsar el precio de compra si no puede proporcionar un sustituto y la reparación no resulta comercialmente viable o no puede realizarse a tiempo. Las piezas que no sean de fabricación de Vision Engineering solo cuentan con la garantía de
su fabricante.
Los componentes consumibles, como los fusibles, no tienen garantía.
Esta garantía no cubre los daños producidos durante el transporte, los daños causados por un uso indebido, negligencia o descuido, ni los daños derivados de un mantenimiento inadecuado o de modificaciones realizadas por personas distintas del personal de servicio autorizado por Vision Engineering. Asimismo, esta garantía no cubre ningún trabajo de mantenimiento rutinario del producto descrito en la guía del usuario ni ningún trabajo de mantenimiento menor que razonablemente deba realizar el comprador.
No se asume ninguna responsabilidad por un rendimiento operativo insatisfactorio debido a condiciones ambientales como humedad, polvo, productos químicos corrosivos, depósitos de aceite u otras materias extrañas, derrames u otras condiciones que escapen al control de Vision Engineering.
Salvo lo indicado en el presente documento, Vision Engineering no ofrece ninguna otra garantía, expresa o implícita por ley, ya sea de comercialización, idoneidad para un fin determinado o de otro tipo. Asimismo, Vision Engineering no será responsable bajo ninguna circunstancia de daños incidentales, consecuentes o de cualquier otro tipo.
Mantenimiento y reparaciones
Las reparaciones solo pueden ser realizadas por personal de servicio capacitado por Vision Engineering.
Solo pueden utilizarse piezas de repuesto originales de Vision Engineering.
Descargo de responsabilidad
Este documento se proporciona «tal cual», sin ninguna garantía de ningún tipo, expresa o implícita, legal o de otro tipo; sin limitar lo anterior, se excluyen expresamente las garantías de calidad satisfactoria, idoneidad para un fin determinado o no infracción, y bajo ninguna circunstancia Vision Engineering Ltd. será responsable de pérdidas o daños directos o indirectos de cualquier tipo, incluidas las pérdidas de beneficios, ingresos, fondo de comercio o ahorros previstos. Todas dichas garantías quedan excluidas en la máxima medida permitida por la ley.
Hemos recopilado los textos e ilustraciones con la mayor precisión posible. Sin embargo, Vision Engineering Ltd. no será responsable de la exactitud de la información contenida en este documento, cuyo uso se realiza bajo su propia responsabilidad y en la que no se debe confiar. La información incluida en este manual puede cambiar sin previo aviso.
Seguridad
Antes de utilizar el sistema por primera vez, lea la guía del usuario.
Asegúrese de que:
El sistema y sus accesorios sean utilizados, mantenidos y reparados únicamente por personal autorizado y capacitado.
Todos los operadores hayan leído y comprendido las instrucciones y advertencias.
Seguridad de la iluminación
No mire directamente a los LED iluminados. Esto puede causar daños a la vista.
