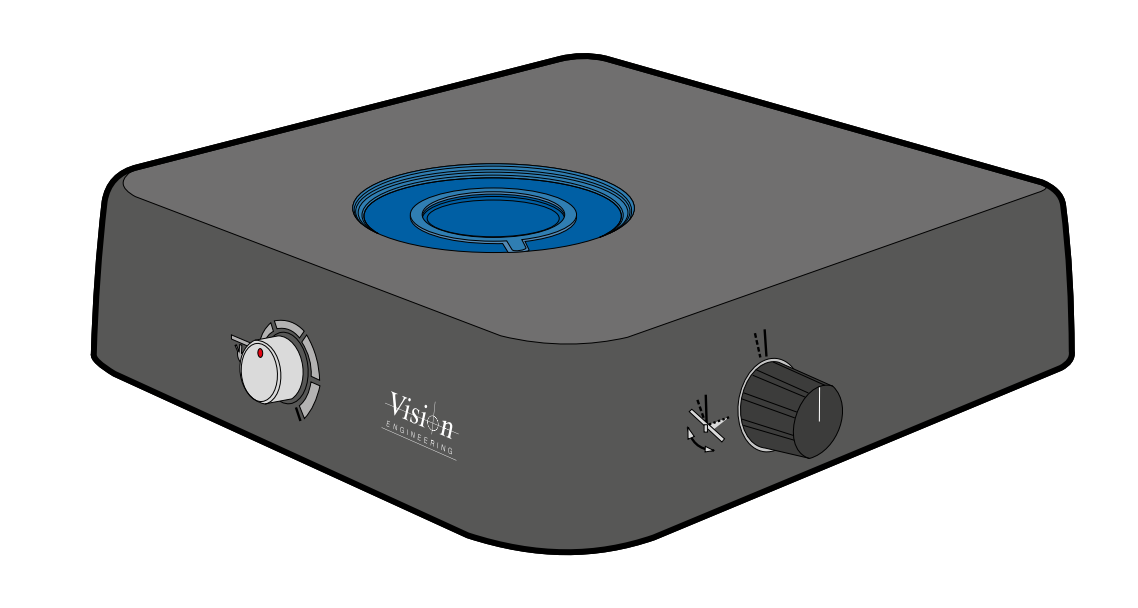

Base de mejora del contraste - TMB001
Descripción general
La base de mejora del contraste de Vision Engineering hace visible lo invisible. La iluminación ajustada ópticamente permite a los usuarios ver detalles que no son visibles con otras fuentes de luz ni a simple vista. El control de la intensidad, el ángulo y el iris permite resaltar bordes que, de otro modo, serían invisibles, así como ver y capturar texturas e interfaces en dos o tres dimensiones.
Características principales
- Mejora la visualización 3D de objetos difíciles de ver.
- Control de la luz para resaltar bordes y detalles clave del objeto.
- Ajuste del obturador, el ángulo de iluminación y la intensidad para optimizar la imagen para cualquier tipo de objeto.
Compatibilidad con varios sistemas
La base de mejora del contraste es un accesorio multisistema y es compatible con todos los sistemas de inspección de Vision Engineering.
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
Otros sistemas en los que la unidad se puede colocar debajo de la trayectoria óptica.
Dimensiones
- Peso: 1,4 kg
- Tamaño: Profundidad 216 mm
Anchura 230 mm
Altura 51 mm

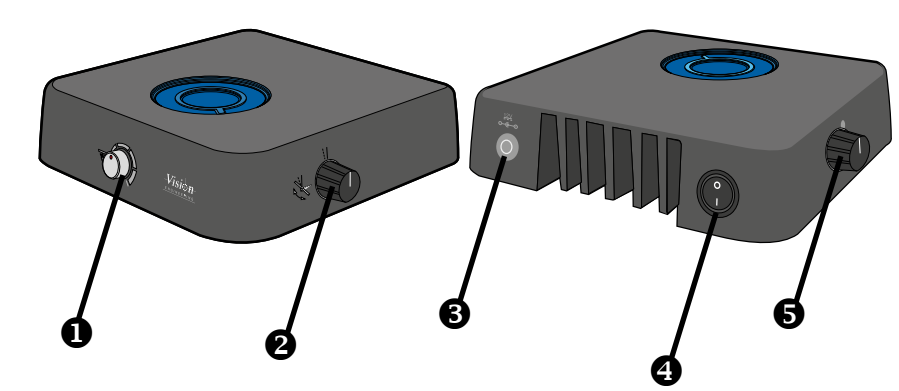

Controles y conexiones
❶ Control del regulador de intensidad
Ajusta la cantidad de iluminación.
❷ Control de la dirección de la iluminación
Se utiliza para modificar el ángulo de iluminación y proporcionar un efecto de iluminación de campo oscuro pseudo.
❸ Entrada de alimentación de CC
Esta unidad se suministra con una fuente de alimentación independiente.
❹ Interruptor de encendido/apagado
❺ Control del iris
Se utiliza para proporcionar más información de profundidad en el campo oscuro.
Configuración de la alineación de visualización

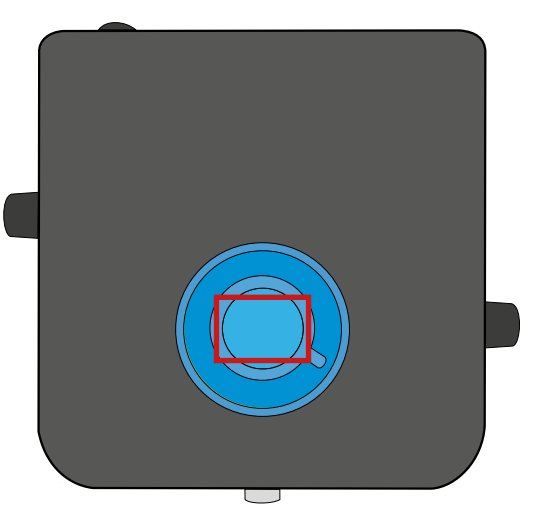

Equipos de visualización rectangulares
- Alinee de manera uniforme y centrada sobre el área de iluminación.
- Utilice la forma de la placa de la platina para centrar la alineación.
- Para sistemas digitales: amplíe la imagen hasta que lo mostrado en la pantalla incluya apenas la esquina del círculo. Si las esquinas están niveladas, la base está centrada. Amplíe o reduzca la imagen según sea necesario.
- Para sistemas ópticos: amplíe la imagen hasta que la placa base coincida aproximadamente con la placa circular de la platina. Si el borde circundante es uniforme, la base está centrada. Amplíe o reduzca la imagen según sea necesario.

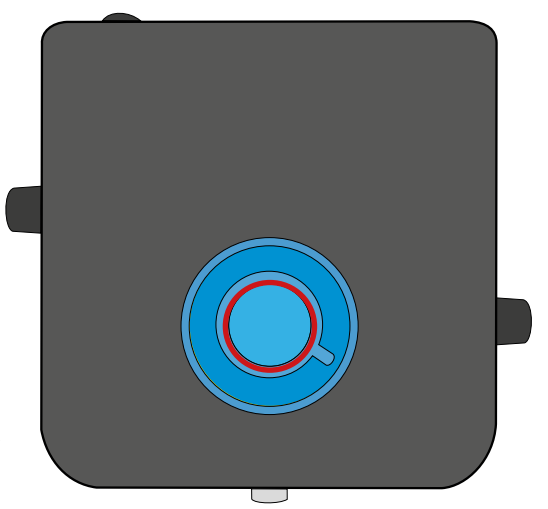

Equipos de visualización circulares
- Alinee de manera uniforme y centrada sobre el área de iluminación.
- Utilice la forma de la placa de la platina para centrar la alineación.
- Para sistemas digitales: amplíe la imagen hasta que lo mostrado en la pantalla incluya apenas la esquina del círculo. Si las esquinas están niveladas, la base está centrada. Amplíe o reduzca la imagen según sea necesario.
- Para sistemas ópticos: amplíe la imagen hasta que la placa base coincida aproximadamente con la placa circular de la platina. Si el borde circundante es uniforme, la base está centrada. Amplíe o reduzca la imagen según sea necesario.
