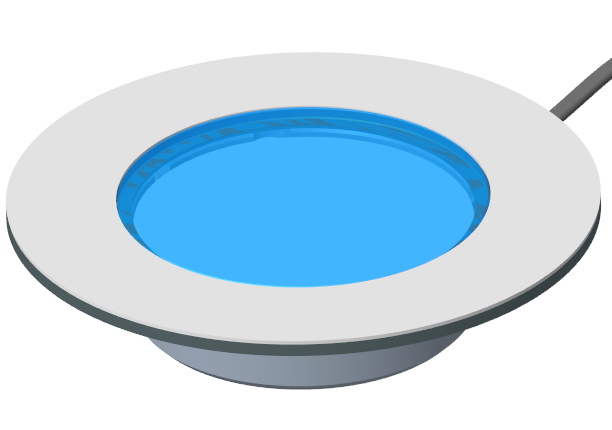

Iluminador subplatina - ECI304

Iluminador subplatina - ECI304

Instalación:

Consulte las instrucciones a continuación o siga también el video aquí.

• Retire la placa de cubierta de la platina ❶ y pase el cable ❷ a través de la base del soporte.
• Coloque el iluminador ❸ en la base de la platina y fíjelo con los dos tornillos ❹.


• Acueste cuidadosamente el soporte Ergo de lado y pase el cable a través de la base como se muestra. Introduzca el pasacables ❺ en el soporte.

• Coloque el soporte Ergo en posición vertical y vuelva a colocar el difusor del iluminador ❻, el marco ❼ y el vidrio ❽.

Si instala el filtro opcional de reducción del deslumbramiento, debe colocarlo entre el difusor y el marco.
