Illuminatore episcopico - ECI306 (LIT5457)
Introduzione:
L’illuminatore episcopico a LED (EPI), che può essere utilizzato anche con
illuminazione dal piano inferiore, fornisce un’illuminazione superficiale coassiale
e viene utilizzato per illuminare caratteristiche superficiali, fori ciechi, ecc.
Contenuto standard
❶ Illuminatore episcopico
❷ 2 anelli adattatori; ECI308 da 59 mm ed ECI309 da 64 mm.
Alimentatore (non mostrato)
Montaggio
Le immagini seguenti mostrano l’illuminatore episcopico montato su un EVOCam II, ma le stesse istruzioni di montaggio si applicano anche agli altri prodotti digitali monoculari di Vision Engineering.
Montaggio dell’obiettivo

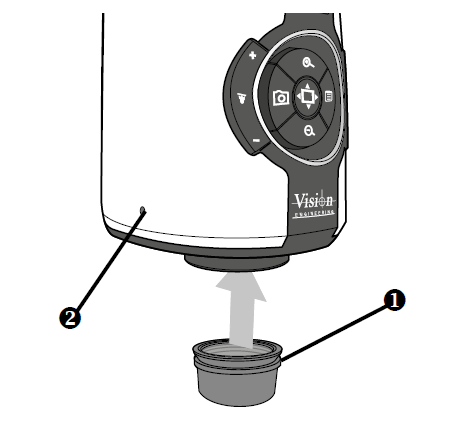

Per un obiettivo con coda di rondine: tenendo l’obiettivo ❶ in posizione, utilizzare la chiave esagonale in dotazione per fissare l’obiettivo serrando la vite senza testa ❷.
Non serrare eccessivamente la vite senza testa che mantiene l’obiettivo in posizione.
Per un obiettivo con attacco a baionetta: montarlo nel modo consueto, facendo riferimento, se necessario, alla
guida per l’utente della testa EVO Cam.
Montaggio dell’anello adattatore
Posizionare l’anello adattatore ❶ sull’obiettivo ❷, con lo snodo sferico ❸ rivolto verso la parte posteriore dell’EVO Cam II ❹.
Fissare l’anello adattatore utilizzando la vite a testa zigrinata ❺.
Non serrare eccessivamente la vite a testa zigrinata che mantiene l’anello adattatore in posizione.
Montaggio dell’illuminatore episcopico
Allentare completamente la vite a testa zigrinata dell’EPI ❶ e posizionare l’illuminatore ❷ sullo snodo sferico ❸.
Assicurandosi che la vite a testa zigrinata dell’EPI sia rivolta verso la parte posteriore della testa, come mostrato, serrare la vite a testa zigrinata.
Non serrare eccessivamente la vite a testa zigrinata che mantiene l’illuminatore EPI in posizione.
Collegamento dell’alimentazione
Per utilizzare l’alimentatore dedicato fornito, procedere come segue:
Collegare l’alimentatore ❶ a una presa di rete idonea e l’uscita dell’alimentatore ❷ alla parte posteriore dell’illuminatore EPI.
Per evitare di danneggiare l’unità, NON utilizzare alimentatori diversi da quello fornito. L’uso di qualsiasi altro alimentatore invaliderà la garanzia e potrebbe compromettere la sicurezza di funzionamento e le prestazioni EMC.
Alimentazione elettrica
Tensione di ingresso EPI: 5 V CC 0,7 A
Tensione dell’alimentatore (tramite alimentatore da rete):
100-240 V CA 50-60 Hz 0,6 A
Condizioni ambientali
Temperatura di esercizio 0 °C – +40 °C
Temperatura di stoccaggio -40 °C – +65 °C
Umidità relativa 5% – 95% senza condensa
Garanzia
Si garantisce che questo prodotto è privo di difetti nei materiali e nella lavorazione per un periodo di un anno dalla data della fattura all’acquirente originale.
Se durante il periodo di garanzia il prodotto risulta difettoso, verrà riparato o sostituito presso le strutture di Vision Engineering o altrove, a esclusiva discrezione di Vision Engineering. Tuttavia, Vision Engineering si riserva il diritto di rimborsare il prezzo di acquisto qualora non sia in grado di fornire un prodotto sostitutivo e la riparazione non sia commercialmente praticabile o non possa essere effettuata tempestivamente. Le parti non prodotte da Vision Engineering sono coperte esclusivamente dalla garanzia del
rispettivo produttore.
I componenti consumabili, come i fusibili, non sono coperti da garanzia.
La presente garanzia non copre i danni verificatisi durante il trasporto, i danni causati da uso improprio, negligenza o incuria, né i danni derivanti da interventi di manutenzione o modifiche eseguiti da personale diverso dal personale di assistenza autorizzato da Vision Engineering. Inoltre, la presente garanzia non copre gli interventi di manutenzione ordinaria sul prodotto descritti nella guida per l’utente né gli interventi di manutenzione minori che si prevede ragionevolmente siano eseguiti dall’acquirente.
Non si assume alcuna responsabilità per prestazioni operative insoddisfacenti dovute a condizioni ambientali quali umidità, polvere, sostanze chimiche corrosive, deposito di olio o altro materiale estraneo, versamenti o altre condizioni al di fuori del controllo di Vision Engineering.
Salvo quanto qui indicato, Vision Engineering non fornisce altre garanzie, espresse o implicite per legge, relative alla rivendita, all’idoneità per uno scopo particolare o di altro tipo. Inoltre, Vision Engineering non sarà in alcun caso responsabile di danni incidentali, consequenziali o di altro tipo.
Assistenza
Le riparazioni possono essere eseguite esclusivamente dal personale di assistenza formato da Vision Engineering.
È consentito utilizzare esclusivamente ricambi originali Vision Engineering.
Esclusione di responsabilità
Il presente documento viene fornito “così com’è”, senza alcuna garanzia di qualsiasi tipo, espressa o implicita, legale o di altro tipo; fatto salvo quanto sopra, le garanzie di qualità soddisfacente, idoneità per uno scopo particolare o non violazione sono espressamente escluse e in nessun caso Vision Engineering Ltd. sarà responsabile per perdite o danni diretti o indiretti di qualsiasi tipo, incluse perdite di profitti, ricavi, avviamento o risparmi previsti. Tutte tali garanzie sono pertanto escluse nella misura massima consentita dalla legge.
Abbiamo compilato i testi e le illustrazioni con la massima accuratezza possibile. Tuttavia, Vision Engineering Ltd. non sarà responsabile dell’accuratezza delle informazioni contenute nel presente documento, che vengono utilizzate a proprio rischio e non devono essere considerate attendibili. Le informazioni incluse nel presente manuale possono essere modificate senza preavviso.
Sicurezza
Prima di utilizzare il sistema per la prima volta, leggere la guida per l’utente.
Assicurarsi che:
Il sistema e gli accessori siano utilizzati, sottoposti a manutenzione e riparati esclusivamente da personale autorizzato e formato.
Tutti gli operatori abbiano letto e compreso le istruzioni e le avvertenze.
Sicurezza dell’illuminazione
Non guardare direttamente i LED illuminati. Ciò può causare danni alla vista.
