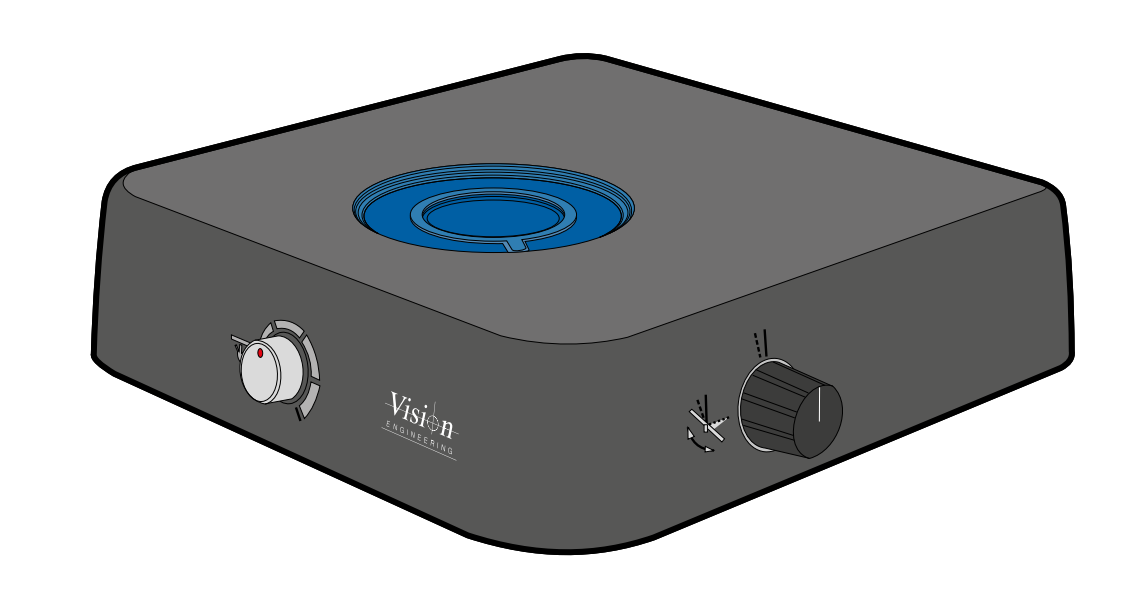

Base per il miglioramento del contrasto - TMB001
Panoramica
La base per il miglioramento del contrasto di Vision Engineering rende visibile l’invisibile. L’illuminazione otticamente ottimizzata consente agli utenti di vedere dettagli non visibili con altre fonti luminose né a occhio nudo. Il controllo dell’intensità, dell’angolazione e dell’iride consente di evidenziare bordi altrimenti invisibili e di visualizzare e acquisire texture e interfacce in due o tre dimensioni.
Caratteristiche principali
- Migliora la visualizzazione 3D di soggetti difficili da vedere.
- Controllo della luce per evidenziare bordi e dettagli importanti all’interno del soggetto.
- Regolazione dell’otturatore, dell’angolazione dell’illuminazione e dell’intensità per ottimizzare l’immagine per qualsiasi tipo di soggetto.
Compatibilità multisistema
La base per il miglioramento del contrasto è un accessorio multisistema ed è compatibile con tutti i sistemi di ispezione Vision Engineering.
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
Altri sistemi in cui l’unità può essere collocata sotto il percorso ottico.
Dimensioni
- Peso 1,4 kg
- Dimensioni: Profondità 216 mm
Larghezza 230 mm
Altezza 51 mm

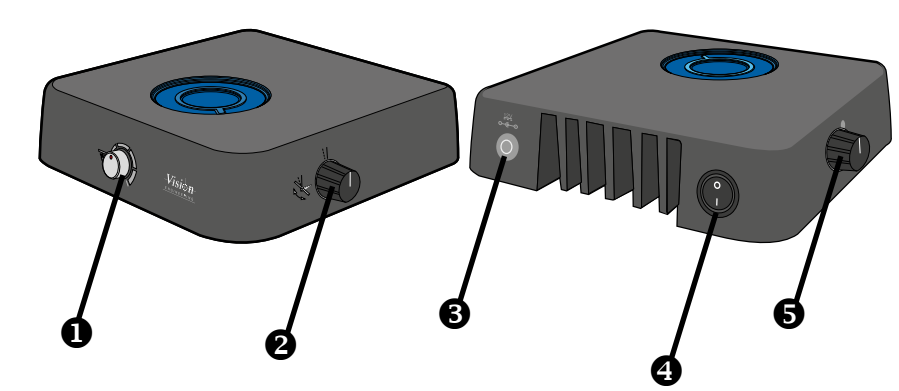

Comandi e collegamenti
❶ Controllo del dimmer
Regola la quantità di illuminazione.
❷ Controllo della direzione dell’illuminazione
Utilizzato per modificare l’angolazione dell’illuminazione, ottenendo un effetto di illuminazione pseudo a campo scuro.
❸ Ingresso alimentazione CC
Con questa unità viene fornito un alimentatore separato.
❹ Interruttore di accensione/spegnimento
❺ Controllo dell’iride
Utilizzato per fornire maggiori informazioni sulla profondità in campo scuro.
Configurazione dell’allineamento per la visualizzazione

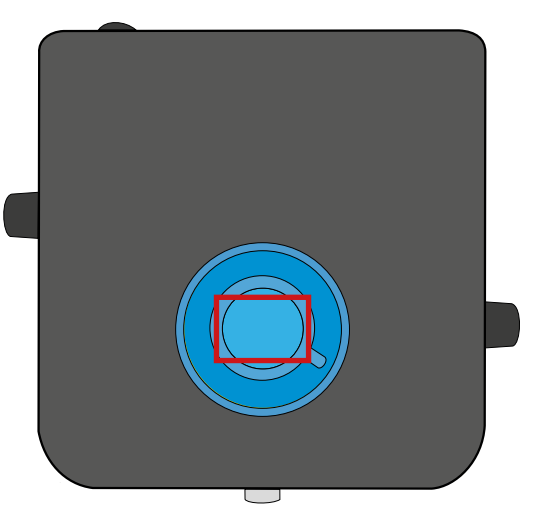

Apparecchiature di visualizzazione rettangolari
- Allineare in modo uniforme e centrato sull’area di illuminazione.
- Utilizzare la forma della piastra del piano per centrare l’allineamento.
- Per i sistemi digitali: eseguire lo zoom in modo che ciò che viene visualizzato sullo schermo includa appena l’angolo del cerchio. Se gli angoli sono uniformi, la base è centrata. Eseguire lo zoom avanti o indietro secondo necessità.
- Per i sistemi ottici: eseguire lo zoom in modo che la piastra di base corrisponda il più possibile alla piastra circolare del piano. Se il bordo circostante è uniforme, la base è centrata. Eseguire lo zoom avanti o indietro secondo necessità.

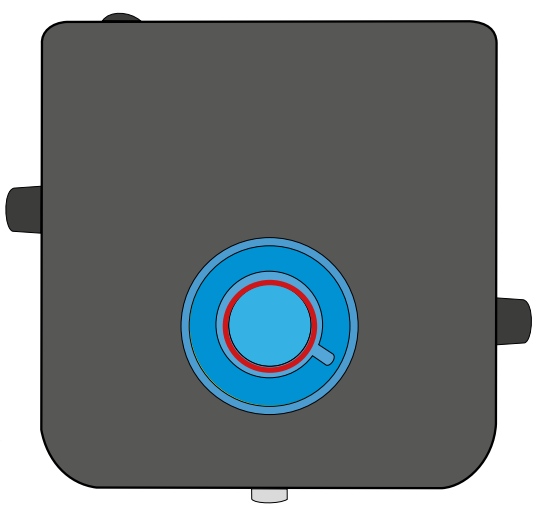

Apparecchiature di visualizzazione circolari
- Allineare in modo uniforme e centrato sull’area di illuminazione.
- Utilizzare la forma della piastra del piano per centrare l’allineamento.
- Per i sistemi digitali: eseguire lo zoom in modo che ciò che viene visualizzato sullo schermo includa appena l’angolo del cerchio. Se gli angoli sono uniformi, la base è centrata. Eseguire lo zoom avanti o indietro secondo necessità.
- Per i sistemi ottici: eseguire lo zoom in modo che la piastra di base corrisponda il più possibile alla piastra circolare del piano. Se il bordo circostante è uniforme, la base è centrata. Eseguire lo zoom avanti o indietro secondo necessità.
