Iluminador episcópico - ECI306 (LIT5457)
Introdução:
O iluminador episcópico LED (EPI), que também pode ser usado com
iluminação sob a platina, fornece iluminação coaxial de superfície e é usado para iluminar
características da superfície, orifícios cegos etc.
Conteúdo padrão
❶ Iluminador episcópico
❷ 2 anéis adaptadores; ECI308 de 59 mm e ECI309 de 64 mm.
Fonte de alimentação (não mostrada)
Montagem
As imagens abaixo mostram o iluminador episcópico instalado em uma EVOCam II, mas as mesmas instruções de instalação também se aplicam aos demais produtos digitais monoculares da Vision Engineering.
Instalação da lente objetiva

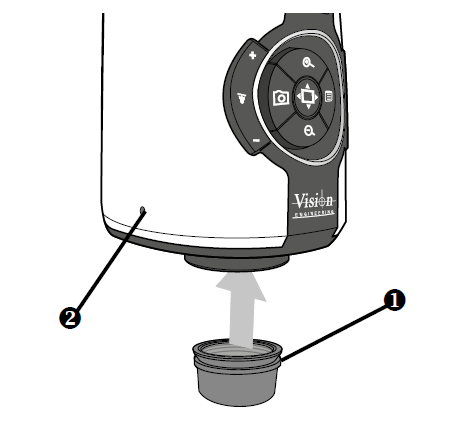

Para uma lente objetiva com encaixe tipo cauda de andorinha: mantendo a lente objetiva ❶ na posição, use a chave HEX fornecida para fixar a lente apertando o parafuso sem cabeça ❷.
Não aperte excessivamente o parafuso sem cabeça que mantém a lente no lugar.
Para uma lente objetiva com encaixe tipo baioneta: instale-a da maneira usual, consultando o
guia do usuário do cabeçote EVO Cam conforme necessário.
Instalação do anel adaptador
Posicione o anel adaptador ❶ sobre a lente objetiva ❷, com o recurso de junta esférica ❸ voltado para a parte traseira da EVO Cam II ❹.
Fixe o anel adaptador usando o parafuso de aperto manual ❺.
Não aperte excessivamente o parafuso de aperto manual que mantém o anel adaptador no lugar.
Instalação do iluminador episcópico
Afrouxe completamente o parafuso de aperto manual do EPI ❶ e posicione o iluminador ❷ sobre o recurso de junta esférica ❸.
Certificando-se de que o parafuso de aperto manual do EPI esteja voltado para a parte traseira do cabeçote, conforme mostrado, aperte o parafuso de aperto manual.
Não aperte excessivamente o parafuso de aperto manual que mantém o iluminador EPI no lugar.
Conexão elétrica
Para usar a fonte de alimentação dedicada fornecida, proceda da seguinte forma:
Conecte a fonte de alimentação ❶ a uma tomada elétrica adequada e a saída da fonte de alimentação ❷ à parte traseira do iluminador EPI.
Para evitar danos à unidade, NÃO use nenhuma outra fonte de alimentação além da fornecida. O uso de qualquer outra fonte de alimentação invalidará a garantia e poderá comprometer a operação segura e o desempenho de EMC.
Alimentação elétrica
Tensão de entrada do EPI: 5 VCC 0,7 A
Tensão da fonte de alimentação (por meio da fonte de alimentação com plugue):
100-240 VCA 50-60 Hz 0,6 A
Condições ambientais
Temperatura de operação: 0 °C – +40 °C
Temperatura de armazenamento: -40 °C – +65 °C
Umidade relativa: 5% – 95%, sem condensação
Garantia
Este produto é garantido contra defeitos de material e fabricação por um período de um ano a partir da data da fatura ao comprador original.
Se, durante o período de garantia, o produto apresentar defeito, ele será reparado ou substituído nas instalações da Vision Engineering ou em outro local, tudo a critério da Vision Engineering. No entanto, a Vision Engineering reserva-se o direito de reembolsar o preço de compra se não puder fornecer uma substituição e se o reparo não for comercialmente viável ou não puder ser realizado em tempo hábil. As peças que não são fabricadas pela Vision Engineering têm apenas a garantia de
seu fabricante.
Componentes consumíveis, como fusíveis, não têm garantia.
Esta garantia não cobre danos ocorridos durante o transporte, danos causados por uso indevido, negligência ou descuido, nem danos resultantes de manutenção inadequada ou modificação realizada por pessoas que não sejam profissionais de assistência técnica aprovados pela Vision Engineering. Além disso, esta garantia não cobre qualquer trabalho de manutenção de rotina no produto descrito no guia do usuário nem qualquer trabalho de manutenção simples que se espere razoavelmente que seja realizado pelo comprador.
Não assumimos nenhuma responsabilidade por desempenho operacional insatisfatório devido a condições ambientais como umidade, poeira, produtos químicos corrosivos, deposição de óleo ou outros materiais estranhos, derramamento ou outras condições fora do controle da Vision Engineering.
Exceto conforme declarado neste documento, a Vision Engineering não oferece outras garantias, expressas ou implícitas por lei, seja para revenda, adequação a uma finalidade específica ou de outra natureza. Além disso, a Vision Engineering não será responsável, em nenhuma circunstância, por danos incidentais, consequenciais ou outros danos.
Manutenção
Os reparos só podem ser realizados por profissionais de assistência técnica treinados pela Vision Engineering.
Somente peças sobressalentes originais da Vision Engineering podem ser usadas.
Isenção de responsabilidade
Este documento é fornecido “no estado em que se encontra”, sem qualquer garantia de qualquer tipo, expressa ou implícita, estatutária ou de outra natureza; sem limitar o disposto acima, as garantias de qualidade satisfatória, adequação a uma finalidade específica ou não violação são expressamente excluídas e, em nenhuma circunstância, a Vision Engineering Ltd. será responsável por perdas ou danos diretos ou indiretos de qualquer tipo, incluindo perda de lucro, receita, fundo de comércio ou economias previstas. Todas essas garantias são excluídas neste ato na máxima extensão permitida por lei.
Compilamos os textos e as ilustrações com a maior precisão possível. No entanto, a Vision Engineering Ltd. não será responsável pela precisão das informações contidas neste documento, que são usadas por sua conta e risco e não devem ser consideradas confiáveis. As informações incluídas neste manual podem ser alteradas sem aviso prévio.
Segurança
Antes de usar o sistema pela primeira vez, leia o guia do usuário.
Certifique-se de que:
Seu sistema e os acessórios sejam operados, mantidos e reparados somente por pessoal autorizado e treinado.
Todos os operadores tenham lido e compreendido as instruções e advertências.
Segurança da iluminação
Não olhe diretamente para os LEDs acesos. Isso pode causar danos à visão.
