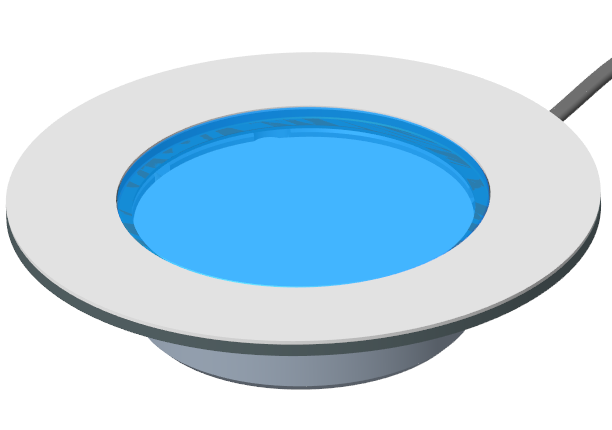

Iluminador sob a platina - ECI304
Iluminador sob a platina - ECI304
Instalação:
Veja abaixo ou também assista ao vídeo aqui.
- Remova a placa de cobertura da platina ❶ e passe o cabo ❷ pela base do suporte.
-
Posicione o iluminador ❸ na base da platina e fixe-o com os dois parafusos ❹.
- Com cuidado, deite o suporte Ergo de lado e passe o cabo pela base, conforme mostrado. Empurre o passa-cabo ❺ para dentro do suporte.
- Coloque o suporte Ergo na posição vertical e recoloque o difusor do iluminador ❻, o aro ❼ e o vidro ❽.
Se estiver instalando o filtro opcional de redução de reflexos, ele deverá ser colocado entre o difusor e o aro.
