Base de aprimoramento de contraste - TMB001
Visão geral

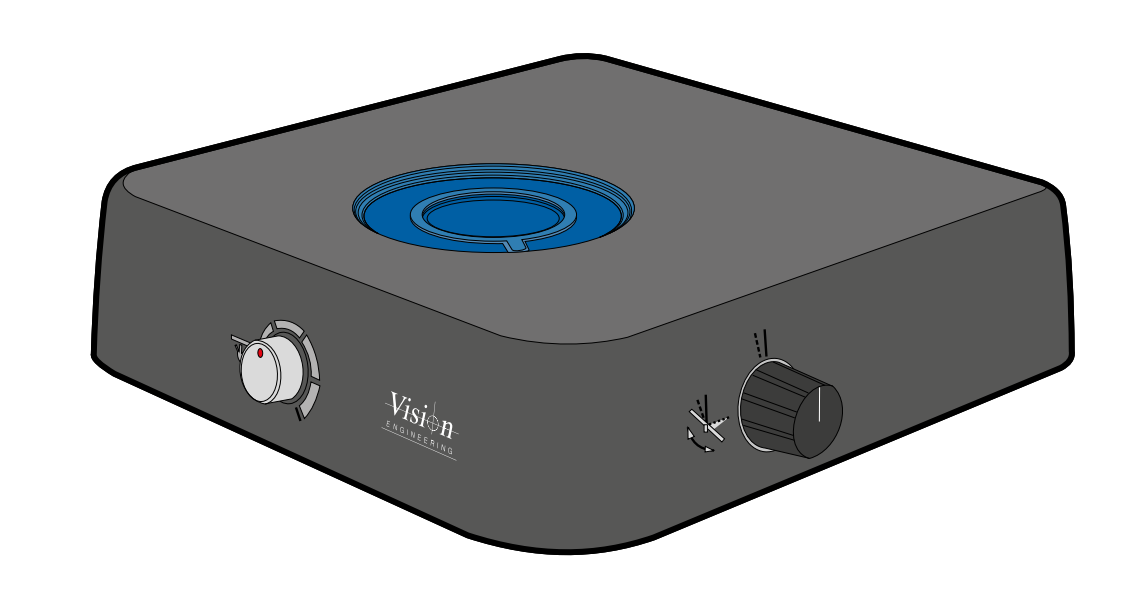

A Base de aprimoramento de contraste da Vision Engineering torna o invisível visível. A iluminação ajustada opticamente permite que os usuários vejam detalhes que não são visíveis com outras fontes de luz nem a olho nu. O controle da intensidade, do ângulo e da íris permite destacar bordas que, de outra forma, seriam invisíveis, além de visualizar e capturar texturas e interfaces em duas ou três dimensões.
Principais recursos
- Aprimora a visualização 3D de objetos difíceis de visualizar.
- Controle da luz para destacar bordas e detalhes importantes do objeto.
- Ajuste o obturador, o ângulo de iluminação e a intensidade para otimizar a imagem para qualquer tipo de objeto.
Compatibilidade com vários sistemas
A Base de aprimoramento de contraste é um acessório compatível com vários sistemas e pode ser usada com todos os sistemas de inspeção da Vision Engineering.
- Lynx EVO
- DRV-Z1
- Mantis
- EVOCam
- SX Elite
- SX CMO
-
Outros sistemas nos quais a unidade pode ser posicionada abaixo do caminho óptico.
Dimensões
- Peso: 1,4 kg
- Tamanho: Profundidade: 216 mm
Largura: 230 mm
Altura: 51 mm

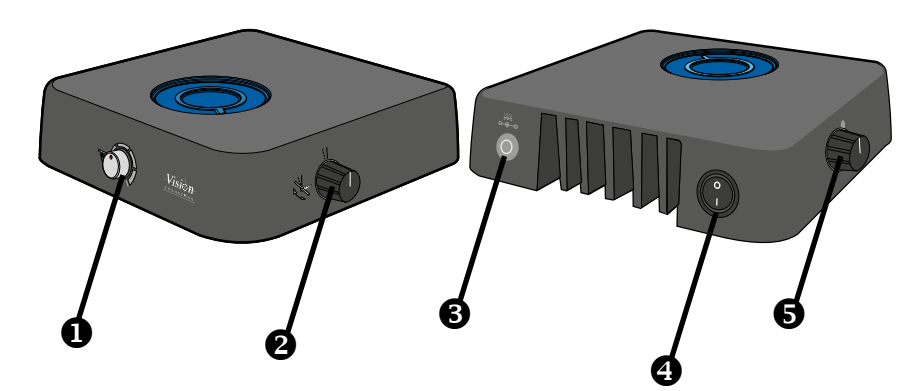

Controles e conexões
❶ Controle do dimmer
Ajusta a quantidade de iluminação.
❷ Controle da direção da iluminação
Usado para alterar o ângulo de iluminação, proporcionando um efeito de iluminação de campo escuro pseudo.
❸ Entrada de alimentação CC
Uma fonte de alimentação separada deve ser fornecida com esta unidade.
❹ Interruptor liga/desliga
❺ Controle da íris
Usado para fornecer mais informações de profundidade no campo escuro.
Configuração do alinhamento para visualização

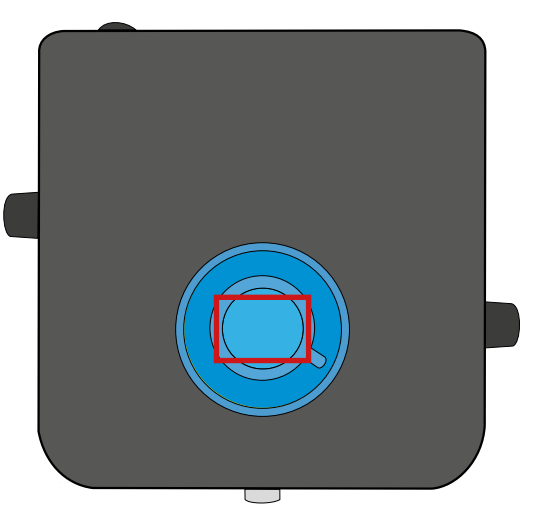

Equipamento de visualização retangular
- Alinhe de maneira uniforme e centralizada sobre a área de iluminação.
- Use o formato da placa do estágio para centralizar o alinhamento.
- Para sistemas digitais: aplique zoom até que o que é mostrado na tela inclua apenas o canto do círculo. Se os cantos estiverem uniformes, a base estará centralizada. Aumente ou reduza o zoom conforme necessário.
- Para sistemas ópticos: aplique zoom até que a placa da base corresponda aproximadamente à placa circular do estágio. Se a área ao redor estiver uniforme, a base estará centralizada. Aumente ou reduza o zoom conforme necessário.

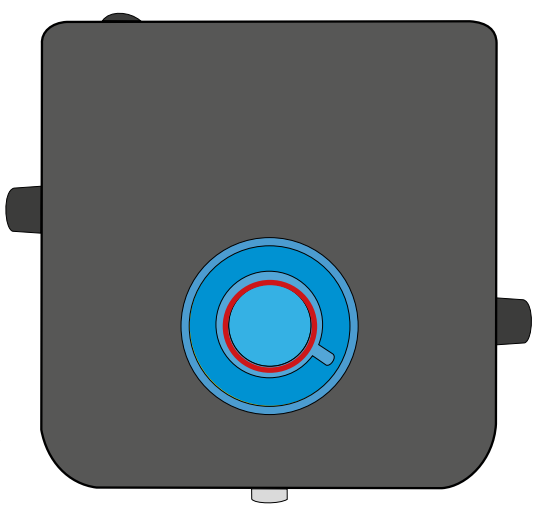

Equipamento de visualização circular
- Alinhe de maneira uniforme e centralizada sobre a área de iluminação.
- Use o formato da placa do estágio para centralizar o alinhamento.
- Para sistemas digitais: aplique zoom até que o que é mostrado na tela inclua apenas o canto do círculo. Se os cantos estiverem uniformes, a base estará centralizada. Aumente ou reduza o zoom conforme necessário.
- Para sistemas ópticos: aplique zoom até que a placa da base corresponda aproximadamente à placa circular do estágio. Se a área ao redor estiver uniforme, a base estará centralizada. Aumente ou reduza o zoom conforme necessário.
